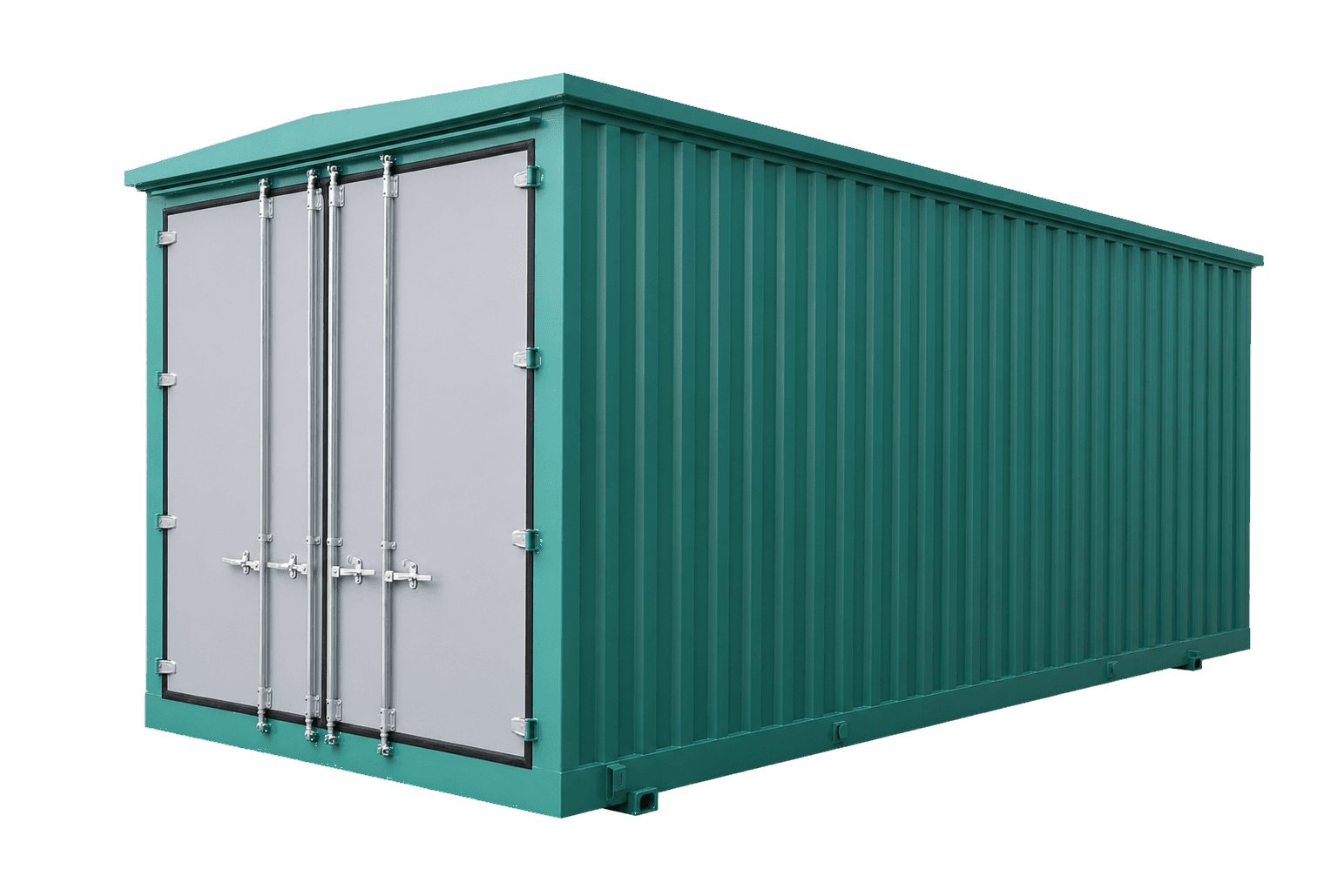

صورة مفهومية لتكامل نظام تليين المياه داخل حاوية، تعرض وحدات التليين والتجديد بالمحلول الملحي والأنابيب والصمامات والأجهزة والتحكم الكهربائي داخل حاوية مسبقة التصنيع

نظام تليين مياه داخل حاوية

وحدات سكيد للعمليات الصناعية#ETZ-WTS-SOFTENING-CNTR

نظرة عامة على المنتج

يدمج نظام تليين المياه داخل حاوية من ETENZ التبادل الأيوني، والتجديد بالمحلول الملحي، والأنابيب، والصمامات، وتوزيع الطاقة، والتحكم، والتكييف أو التهوية، وحماية الحاوية في وحدة مسبقة التصنيع. السعة النموذجية القابلة للتهيئة 5-100 m3/h.

المقاييس الرئيسية

5-100m3 / h
تدفق
<=5mg / L
عسر
2.5-6bar
ضغط
20 / 40ft
حاوية

سيناريوهات التطبيق

وحدة عملية بيئيةمحطة معالجة مياه بالتناضح العكسيحاوية وحدة عملياتحاوية معدات صناعية

ميزات المنتج

Feature icon

تكامل

يمكن دمج أوعية التليين، وخزان المحلول الملحي، وأنابيب التجديد، والصمامات، والأجهزة، وتوزيع الطاقة، والتكييف أو التهوية داخل وحدة 20ft أو 40ft.

Feature icon

خفض العسر

يمكن تكوين عسر الخروج النموذجي إلى <=5 mg/L كـ CaCO3 للحد من الترسبات في الأنابيب والمبادلات والغلايات ومعدات العمليات.

Feature icon

تجديد ملحي

يستخدم محلول NaCl بتركيز 8-10% لتجديد راتنج التبادل الأيوني، مع تشغيل حسب الوقت أو التدفق أو إشارة جودة المياه.

Feature icon

كهرباء ومناخ

يمكن دمج 400V 50Hz أو 480V 60Hz، ودوائر مساعدة، وإضاءة، وطوارئ، وتهوية أو تكييف.

Feature icon

نشر سريع

تساعد الأنابيب ومسارات الكابلات وقواعد المعدات وواجهات DN50-DN200 المجهزة مصنعياً على الربط السريع في الموقع.

تفاصيل المنتج

حزمة معالجة مياه مسبقة التصنيع للتطبيقات الصناعية، تدمج التليين، والتجديد بالمحلول الملحي، والأنابيب، والصمامات، والأجهزة، وتوزيع الطاقة، والتحكم، والحاوية. السعة النموذجية القابلة للتهيئة 5-100 m3/h، مع وحدات 20ft أو 40ft أو أبعاد مخصصة حسب التدفق وجودة المياه والواجهات.

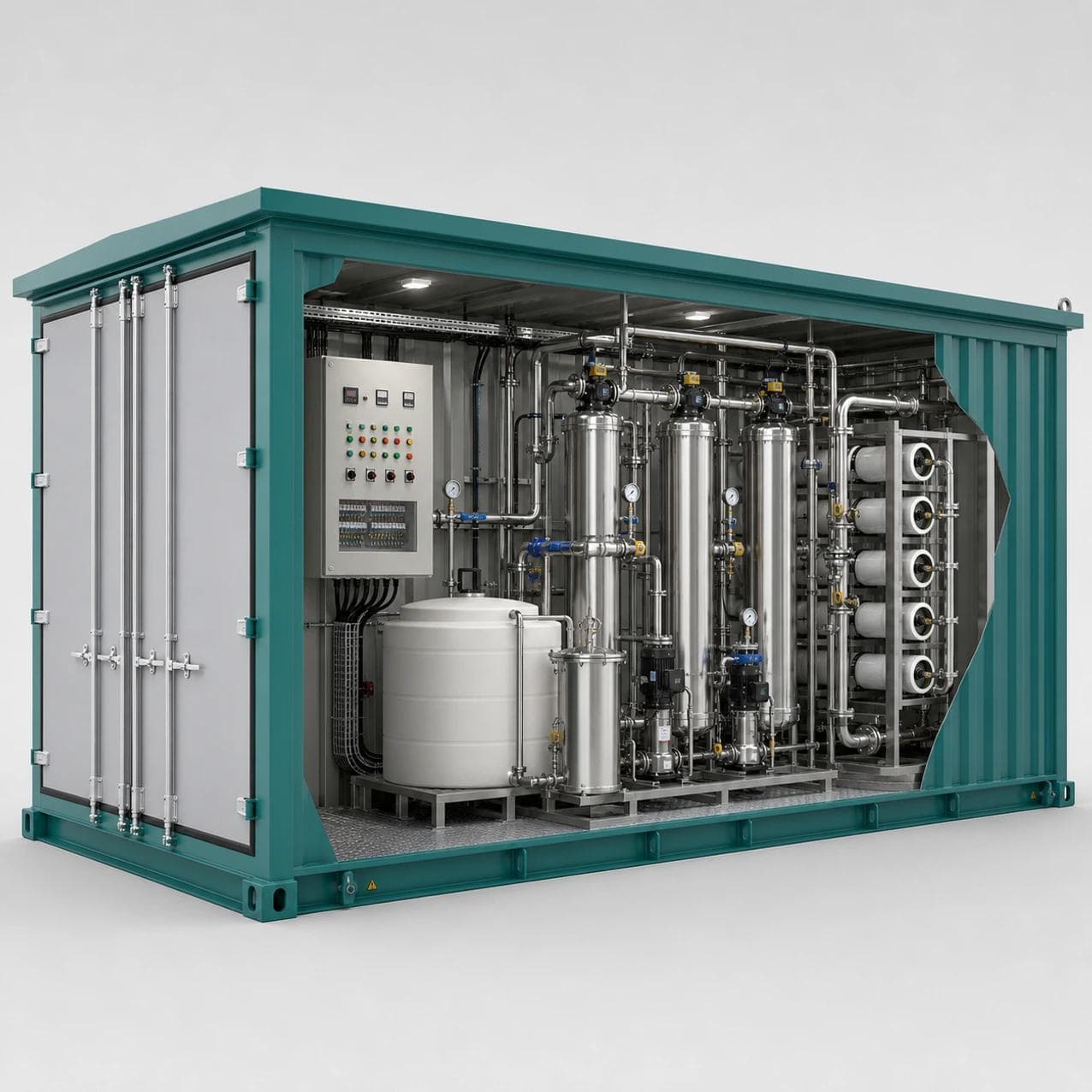

مفهوم تكامل حاوية نظام تليين المياه

مفهوم تكامل حاوية نظام تليين المياه

يقلل التبادل الأيوني أيونات الكالسيوم والمغنيسيوم. عسر الدخول النموذجي للتصميم 100-800 mg/L كـ CaCO3، وعسر الخروج غالباً <=5 mg/L كـ CaCO3. يستخدم المحلول الملحي لتجديد الراتنج وليس كتيار مياه مالحة مطلوب معالجته.

يمكن أن تدمج الوحدة قواعد المعدات، وممر الصيانة، وواجهات DN50-DN200، ومسارات الكابلات، ولوحة التوزيع، والإضاءة، والطوارئ، والتهوية أو التكييف. الحماية الشائعة IP54 / IP55، والضغط النموذجي 2.5-6 bar.

يناسب مياه التعويض الصناعية، ومياه الغلايات، والمبادلات، والمعالجة الأولية لمياه العمليات. يركز نطاق ETENZ على تصنيع الحاوية، وترتيب المعدات، وتكامل الأنابيب والكهرباء، والتكييف أو التهوية، والواجهات، وفحوصات المصنع؛ ولا تشمل الأعمال المدنية أو EPC أو ضمان تصريف المياه افتراضياً.

خيارات نطاق التسليم

الخيار 1

واجهات الحاوية والهيكل

حاوية بنمط كونتينر، أبواب، أرضية، قواعد معدات، ممر صيانة، وفتحات محجوزة للأنابيب والكابلات.

يشمل النطاق:
تصنيع الحاوية بنمط كونتينر
قواعد تركيب المعدات
أبواب وممر صيانة
فتحات محجوزة للأنابيب والكابلات
الخيار 2

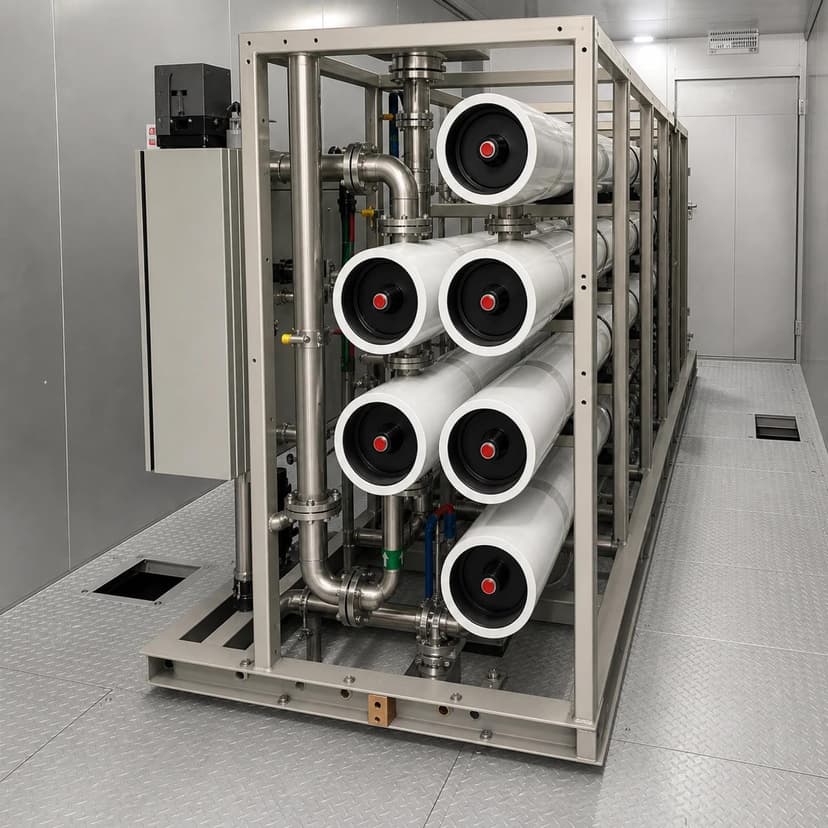

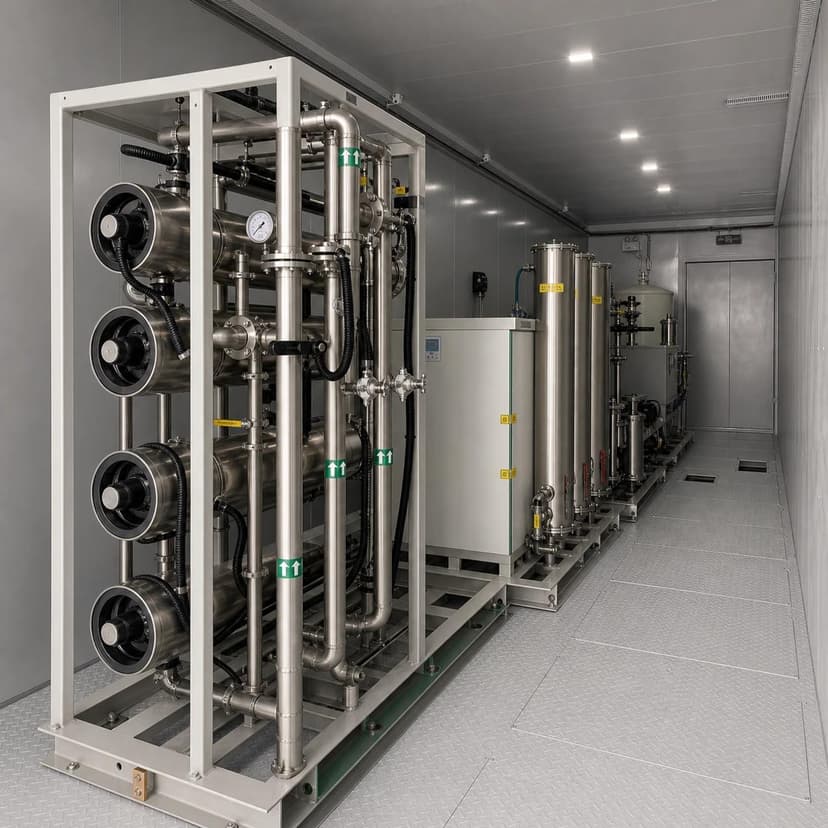

تكامل معدات معالجة المياه

وحدة التليين، معدات التجديد بالمحلول الملحي، الأنابيب، الصمامات، الأجهزة والتركيب على سكيد.

يشمل النطاق:
ترتيب معدات التليين
واجهات وحدة التجديد بالمحلول الملحي
أنابيب وصمامات ستانلس ستيل
مقاييس ضغط وأجهزة ميدانية
الخيار 3

الأنظمة المساعدة داخل الحاوية

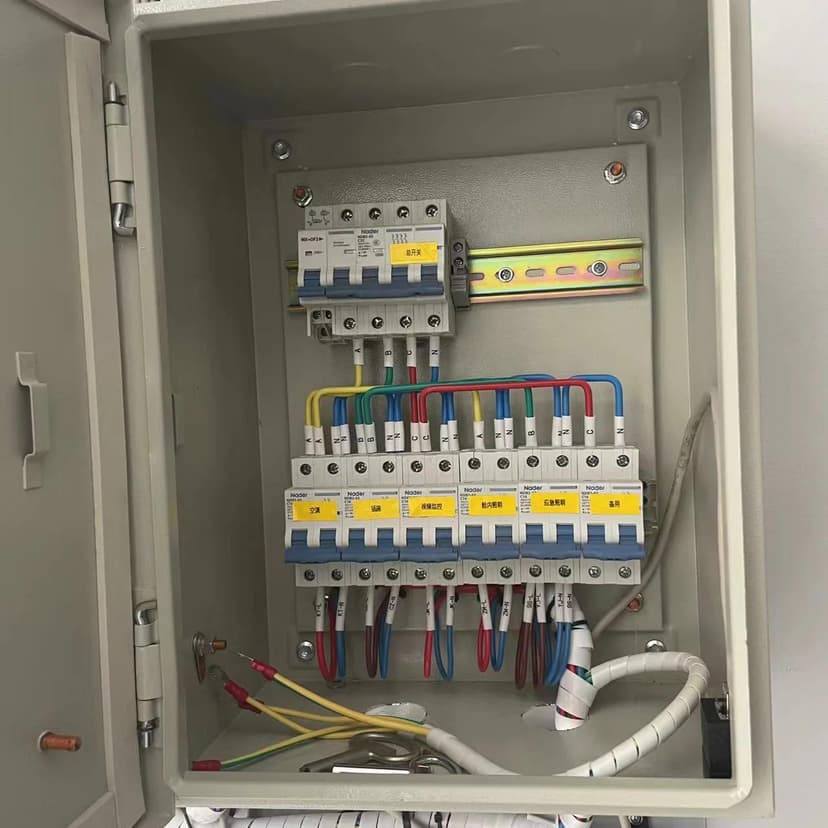

لوحة توزيع، إضاءة، إضاءة طوارئ، تكييف أو تهوية، مسارات كابلات وواجهات تحكم مساعدة حسب المشروع.

يشمل النطاق:
تكوين لوحة التوزيع والدوائر
إضاءة وإضاءة طوارئ
تكييف أو تهوية
مسارات كابلات وواجهات تحكم

المواصفات التقنية

شكل الحاوية
وحدة 20ft / 40ft، وأبعاد مخصصة اختيارية
نموذجي
قدرة المعالجة
5-100 m3/h، قابلة للتوسعة بخطوط متوازية
نموذجي
مبدأ التليين
تليين بالتبادل الأيوني
عسر الدخول
100-800 mg/L كـ CaCO3 نطاق تصميم شائع
نموذجي
عسر الخروج
<=5 mg/L كـ CaCO3، قابل للضبط حسب الاستخدام
نموذجي
ضغط التشغيل
2.5-6 bar
نموذجي
درجة حرارة المياه
5-40 degC
نموذجي
طريقة التجديد
محلول NaCl بتركيز 8-10%، حسب الوقت/التدفق
نموذجي
طريقة التحكم
يدوي / آلي، PLC أو صمام تليين اختياري
قابل للتهيئة
متطلبات الطاقة
400V 50Hz أو 480V 60Hz أو حسب المشروع
قابل للتهيئة
الأنابيب والصمامات
SS304 / UPVC / فولاذ مبطن حسب جودة المياه
قابل للتهيئة
شكل الواجهات
DN50-DN200 فلنجات أو وصلات سريعة
نموذجي
مناخ الحاوية
تهوية / تكييف لبيئة -10 إلى 45 degC
قابل للتهيئة
حماية الحاوية
IP54 / IP55 تكوين شائع
قابل للتهيئة

الأسئلة الشائعة حول المنتج

لا. المحلول الملحي يستخدم أساساً لتجديد الراتنج. الوظيفة الأساسية هي تليين المياه الخام، وليس معالجة مياه مالحة عالية التركيز.

يقلل الكالسيوم والمغنيسيوم، ما يساعد على الحد من الترسبات في الأنابيب والمبادلات والغلايات ومعدات العمليات.

لا. 5-100 m3/h و <=5 mg/L و 2.5-6 bar هي نطاقات نموذجية قابلة للتهيئة، والقيم النهائية تعتمد على تحليل المياه والأهداف وواجهات الموقع.

يسهل ترتيب المعدات، والنقل، والرفع، والربط السريع، والحماية الخارجية عند وجود قيود في المساحة أو الجدول.

تقدم ETENZ تصنيع الحاوية، وترتيب المعدات، وتكامل الأنابيب والكهرباء، والتكييف أو التهوية، وحجز الواجهات وفحوصات المصنع حسب المشروع.
