مفاتيح جهد منخفض قابلة للسحب

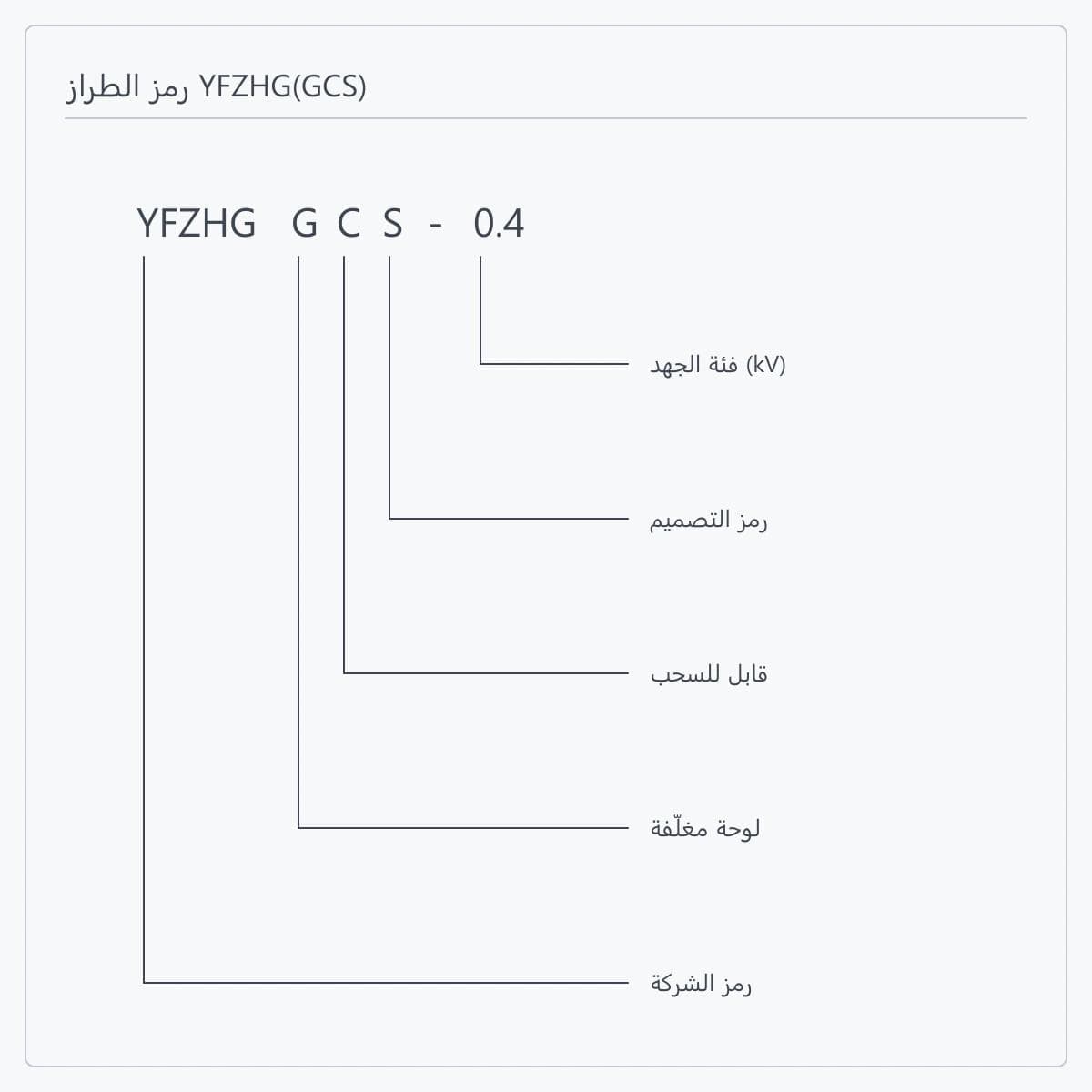

تتشارك الثلاثة جهد التشغيل المقنن وتيار القضيب الأفقي ودرجة الحماية وأبعاد الخلية؛ وتتركّز الفروق في ثلاث نقاط. الهيكل والآلية: MNS تجميع بمقاطع C، وGCS تصميم معياري قياسي بدفع لولبي، وGCK تجميع بفولاذ مقطعي 8MF بدفع برافعة. مستوى القصر: تبلغ MNS وGCS تحمّلًا قصير الأمد 80 كيلوأمبير لثانية واحدة وذروة 176 كيلوأمبير، وتبلغ GCK 50 و105 كيلوأمبير. كثافة الدارات: يستوعب قسم الخروج في GCS حتى 22 دارة. المشاريع ذات مستوى القصر العالي أو الدارات الكثيفة تذهب إلى MNS أو GCS، أما توزيع 380 فولت والتحكم بالمحركات المعتادان فتغطيهما GCK جيدًا.

الفيصل هو كلفة التوقف. تُستبدل الوحدة القابلة للسحب كاملة، وتتبادل التقنينات المتماثلة، ولا يفرض العطل فصل التوتر عن مقطع القضيب. أما المجموعة الثابتة فأبسط وأقل كلفة في التصنيع، لكن الصيانة تقتضي فصل الدارة وربما المقطع كله. المنشآت ذات الدارات الكثيرة والإنتاج المستمر وقطع الغيار الموحّدة تختار النمط القابل للسحب، ومَن لديه دارات قليلة وتوقفات مخطّطة يكفيه الثابت. ويمكن الجمع بين النمطين في لوحة واحدة.

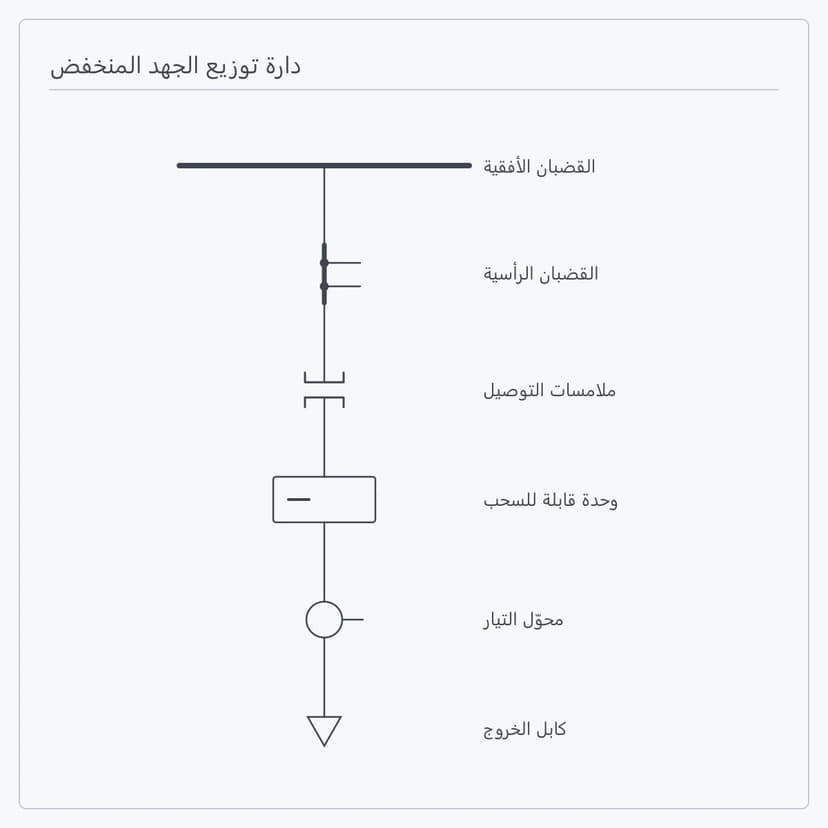

ثلاثة عناصر تكفي لمخطط أولي: مخطط توزيع الجهد المنخفض، وجهد التشغيل والتيار الكلي للوحة، وقدرة القصر. وللوصول إلى عرض قابل للتعاقد، تُضاف قائمة الدارات بتقنين كل خرج، وطريقة بدء دارات المحركات، وقدرة التعويض غير الفعّال، وترتيب دخول الكابلات ومقاطعها، وتغذية التحكم وواجهات الاتصال، وبيئة التركيب، ومعايير السوق المستهدف وقائمة وثائقه.

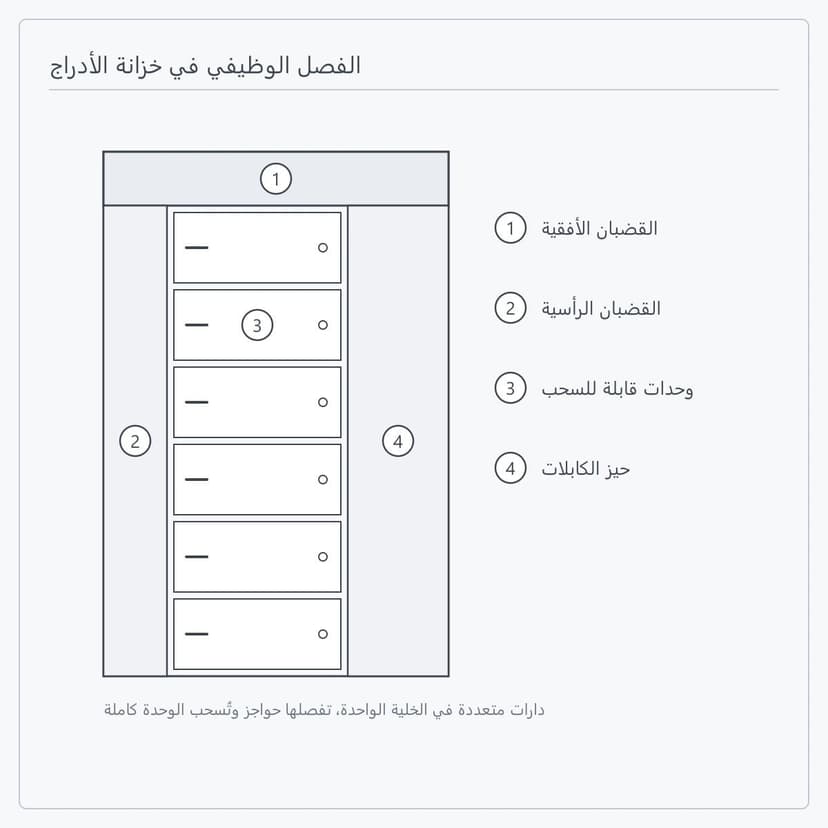

يتبع ذلك مقاس الوحدة وأبعاد الخلية. تُرتَّب الأدراج على طبقات بخطوة معيارية، فكلما صغرت الوحدة زادت الطبقات في الخلية نفسها، ويستوعب قسم الخروج في GCS حتى 22 دارة. كما يجب أن يترك الترتيب مكانًا لحيزي القضبان الرأسية والكابلات، وأن يُراجَع تيار القضيب الرأسي مقابل حمل كل خرج. أرسل قائمة الدارات لنضع الترتيب خليةً خلية.

تتبادل الوحدات المتماثلة التقنين فيما بينها، وهذا هو الغرض من التصميم القابل للسحب. تُسحب الوحدة كاملة وتُستبدل، فيبقى العمل محصورًا فيها بينما تظل بقية دارات المقطع نفسه تحت التوتر. ويشترط التبادل تطابق المقاس ونوع القابس الثانوي وتوزيع الأطراف، لذلك تُحدَّد قائمة وحدات الاحتياط مع الاتفاق الفني.

نعم. تُتفق منصة المكوّنات في مرحلة اعتماد المشروع وفق الاتفاق الفني، وتتبع الطرز والقيم ومدة التوريد ونطاق الوثائق النهائية قائمةَ المكوّنات المعتمدة. والذي يجدر التحقق منه بالتوازي هو واجهة التركيب: فتغيير علامة القاطع ضمن النوع نفسه لا يضمن الخطوة المعيارية نفسها للدرج ولا القابس الثانوي نفسه.

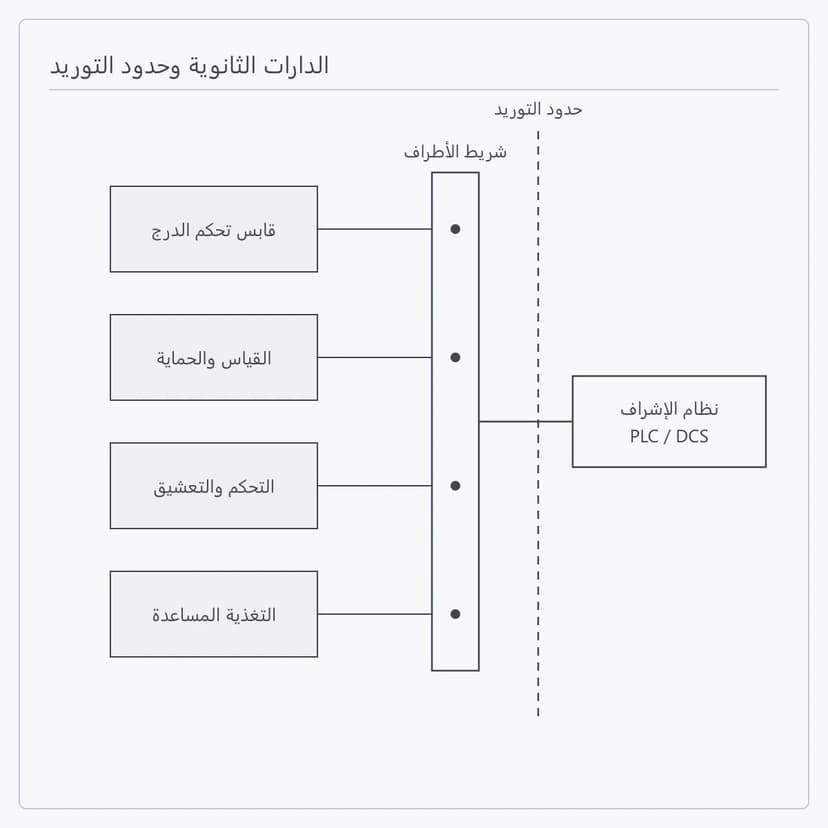

نعم. تُورَّد المفاتيح بوصفها معدات، بينما تُورَّد الوحدة الكهربائية أو E-House للجهد المتوسط بوصفها غلافًا: الأول هو الخلية ذاتها، والثاني يشمل الغلاف وترتيب المعدات والأنظمة المساعدة وتكامل الواجهات. وحين تدخل اللوحة في وحدة بوصفها معدات الجهد المنخفض الرئيسية، تفصّل ETENZ ترتيب اللوحة ووصلات القضبان والواجهات الداخلية، وتُحسم حدود التوريد مرة واحدة في مرحلة العقد.

تشمل الوثائق القياسية المرافقة للخلايا مخططات المشروع المعتمدة وقائمة المكوّنات ووثائق الأسلاك وقائمة التعبئة. وتُصدَر سجلات الفحص ضمن النطاق المتفق عليه في الاتفاق الفني للطلب؛ وعند الحاجة إلى اختبارات بحضور الشهود أو صيغة تقرير محدّدة، يُطرح ذلك في مرحلة عرض السعر والتوضيح الفني لترتيب مواعيد الاختبار والحضور.
