NR Electric Deutschland: Drei containerisierte 40-Fuß-Module für Mittelspannungsschaltanlage und Steuerung
Scroll down to learn more
Project Overview

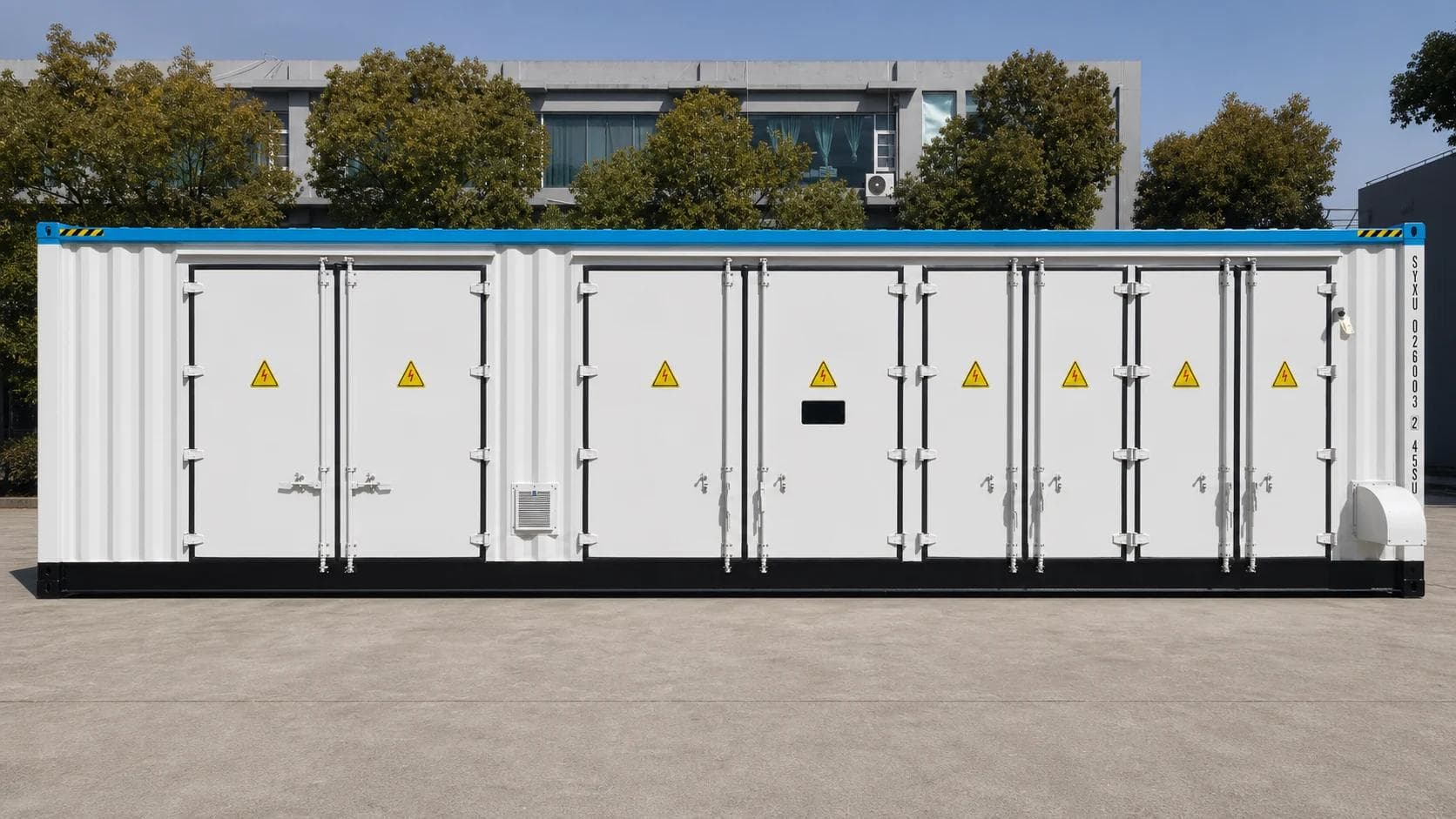

NR Electric beauftragte ETENZ mit Fertigung und Integration von drei containerisierten 40-Fuß-Elektromodulen für ein Erneuerbare-Energien-Projekt in Deutschland. Jedes Modul nimmt eine Mittelspannungsanlage samt der zugehörigen Schutz- und Steuerungsschränke auf und musste als fertige, geprüfte Einheit auf der Baustelle eintreffen — nicht als vor Ort auszubauendes Gehäuse. Die Module basieren auf High-Cube-ISO-Containern; Eckbeschläge und CSC-Schild bleiben erhalten, sodass der Transport als gewöhnlicher Container statt als Projektladung möglich ist. Jedes fertige Modul wiegt brutto 24 t bei 9,7 t Leergewicht.
Leistungsumfang
Gehäusefertigung und vollständige elektrische Integration
ETENZ fertigte die containerbasierten Gehäuse und führte die vollständige elektrische Integration aus: Gerätemontage und Verdrahtung, AC- und DC-Hilfsverteilung, Beleuchtung und Notbeleuchtung, Klimatisierung und Zwangslüftung, Erdung, Kabelkeller und Kabeleinführung von unten sowie Werksprüfung vor der Exportverpackung.
Verwandte Produkte
Engineering- und Integrationspunkte
Fertige Module statt leerer Gehäuse
Schaltanlage, Schutz- und Steuerungsschränke sowie die Hilfssysteme wurden im ETENZ-Werk eingebaut, verdrahtet und funktionsgeprüft. Jedes Modul verließ das Werk als vollständige, anschlussfertige Einheit.
Primär- und Sekundärtechnik in einer Hülle

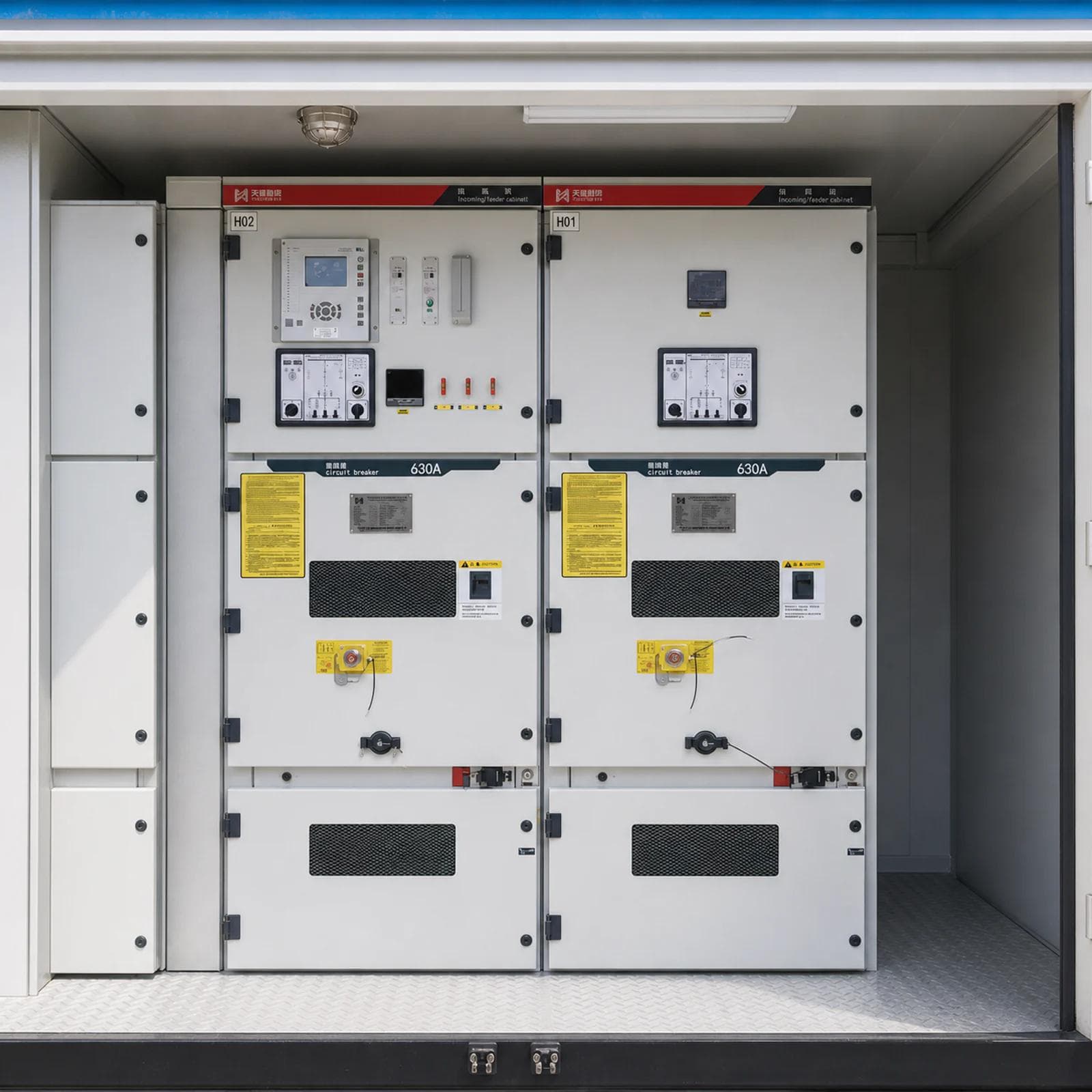

Jedes Modul enthält die Mittelspannungsanlage — Einspeise- und Abgangsfelder mit 630-A-Leistungsschaltern, Sammelschienen- und Filterabgangsfeld, Drossel- und Kondensatorfeld — sowie die Transformatorschutz- und Steuerungsschränke und die DC- und AC-Hilfsverteilung.
Doppelboden über dem Kabelkeller

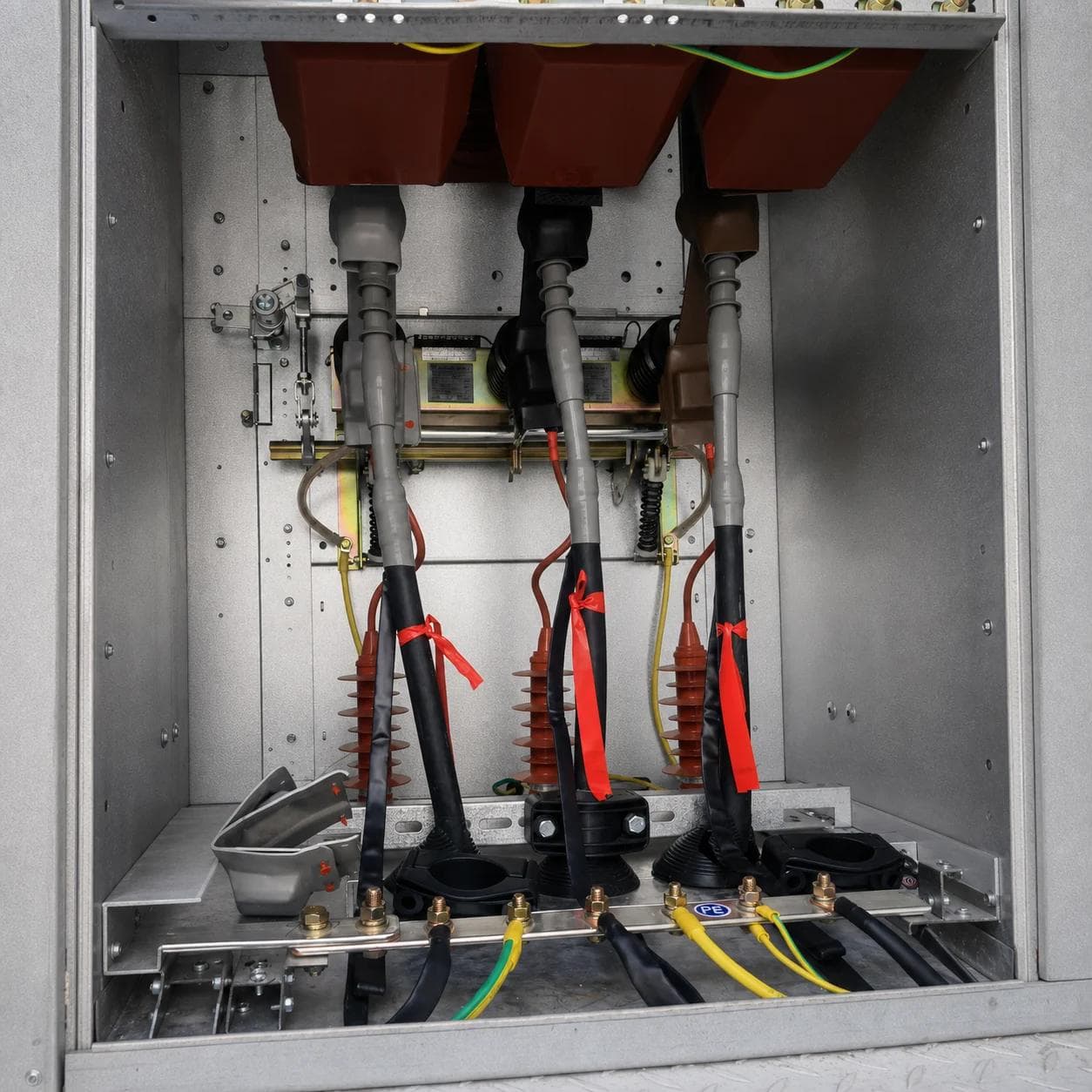

Der Boden ist als tragender Kabelkeller ausgeführt und mit abnehmbaren rutschhemmenden Abdeckungen geschlossen. Jedes Feld wird von unten eingeführt; die Kabeltrasse bleibt zugänglich, ohne die darüberstehende Ausrüstung zu berühren.
Begehbar und wartungsgerecht gebaut

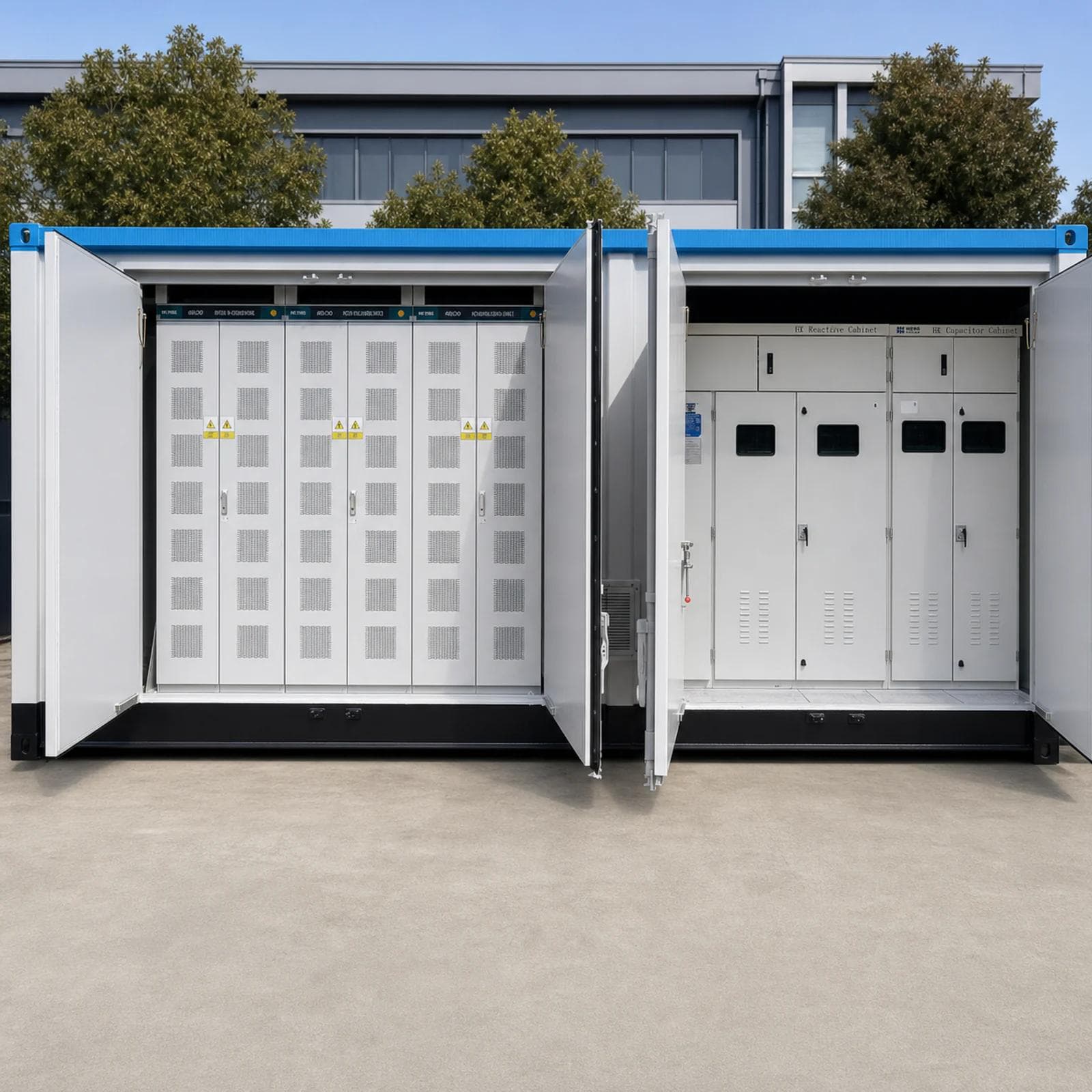

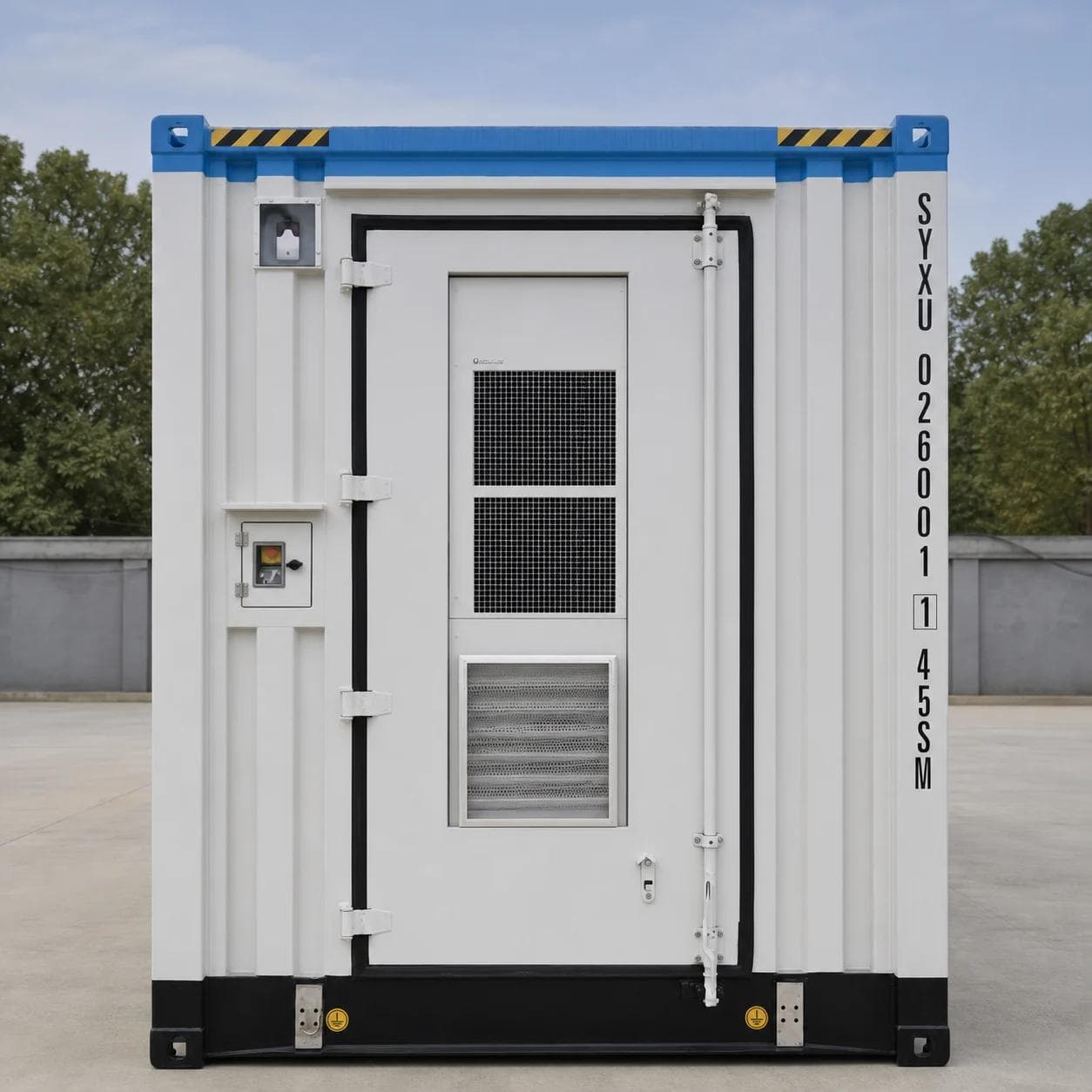

Beide Längsseiten haben durchgehende Gerätetüren, dazu eine Personentür, Trennwände mit Sichtfenster, Zwangslüftung zwischen den Abteilen, wandmontierte Klimageräte, Notausgangskennzeichnung und Notbeleuchtung.
Delivery Value
Drei fertige, werkgeprüfte Elektromodule erreichten als Container einen deutschen Erneuerbare-Energien-Standort — Schaltanlage, Schutz- und Steuerungsschränke sowie Hilfssysteme bereits eingebaut und verdrahtet.
Project Value
Das Projekt lieferte NR Electric ein containerbasiertes Modul, das im Standard-Containerhandling transportiert wird und zugleich einen vollständigen Mittelspannungs- und Steuerungsumfang trägt — und ETENZ einen wiederholbaren Baustandard für Lieferungen nach Europa.
