Aparamenta de baja tensión extraíble

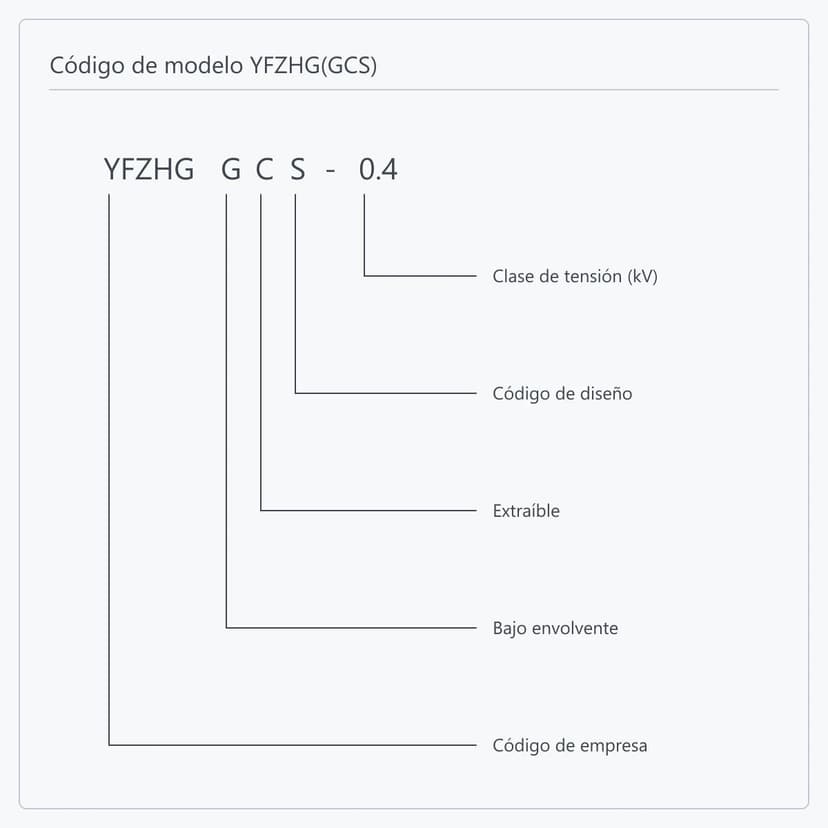

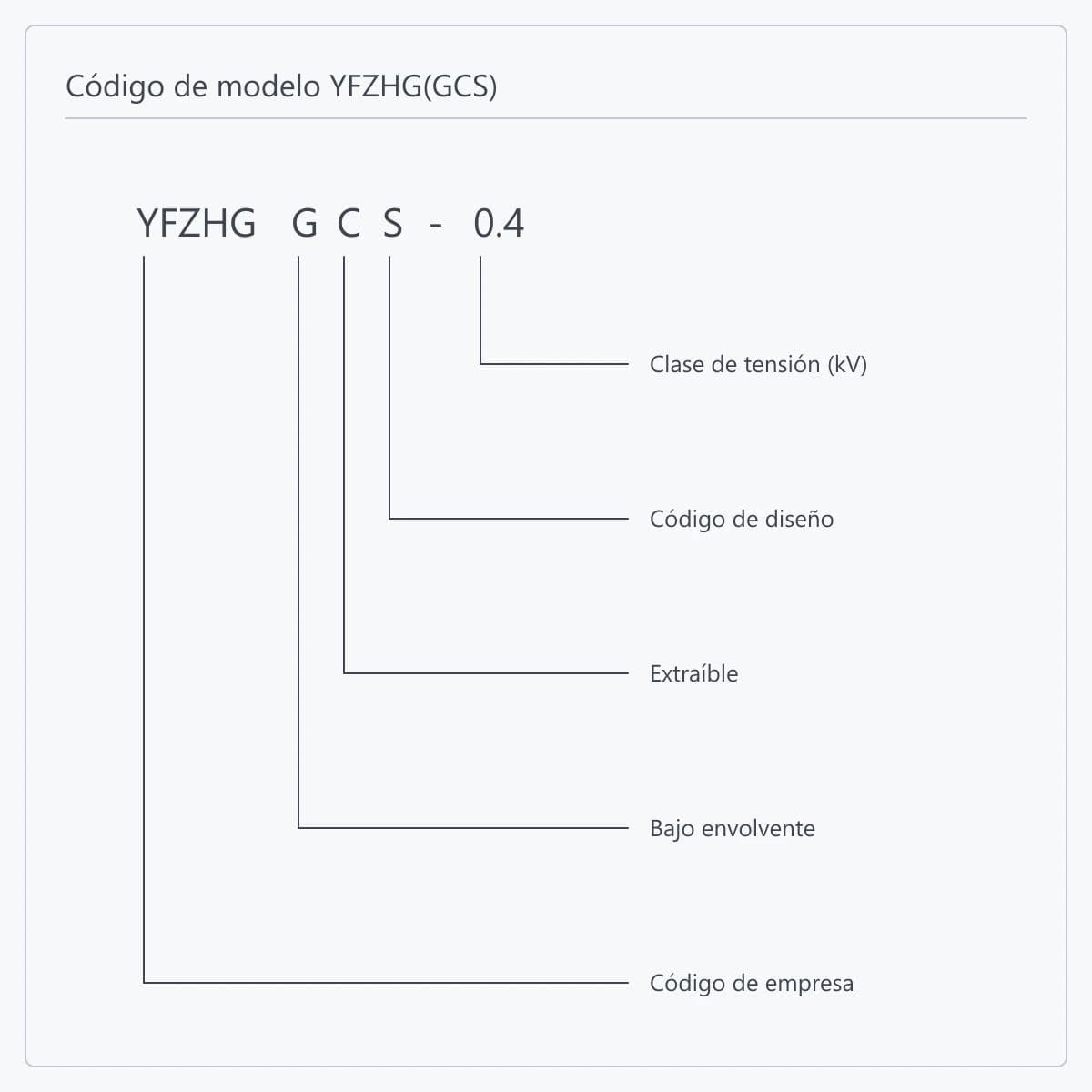

Los tres comparten tensión asignada de empleo, corriente de embarrado horizontal, grado de protección y dimensiones de celda; las diferencias se concentran en tres puntos. Bastidor y mecanismo: MNS es montaje en perfil C, GCS un diseño modular estándar con accionamiento por husillo, GCK un montaje en perfil de acero 8MF con accionamiento por palanca. Nivel de cortocircuito: MNS y GCS llegan a 80 kA de corta duración durante 1 s y 176 kA de cresta, GCK a 50 kA y 105 kA. Densidad de circuitos: la sección de salida del GCS admite hasta 22. Los proyectos con alto nivel de cortocircuito o muchos circuitos van a MNS o GCS; la distribución de 380 V y el control de motores habituales quedan bien cubiertos con GCK.

Depende de lo que cueste una parada. La unidad extraíble se sustituye entera, los calibres iguales son intercambiables y una avería no obliga a dejar sin tensión el tramo de embarrado. El conjunto fijo es más sencillo y más barato de construir, pero el mantenimiento exige parar el circuito y a veces el tramo completo. Las instalaciones con muchos circuitos, producción continua y repuestos estandarizados van a extraíble; las de pocos circuitos y paradas programadas se resuelven con fijo. En una misma fila pueden convivir los dos.

Tres cosas dan un esquema preliminar: el diagrama de distribución de baja tensión, la tensión de empleo y la corriente total de la fila, y la potencia de cortocircuito. Para una oferta contractual, añada la lista de circuitos con el calibre de cada salida, el modo de arranque de los circuitos de motor, la potencia de compensación reactiva, la disposición de entrada de cables y sus secciones, la alimentación de mando y las interfaces de comunicación, el entorno de instalación, y las normas y la lista de documentos del mercado de destino.

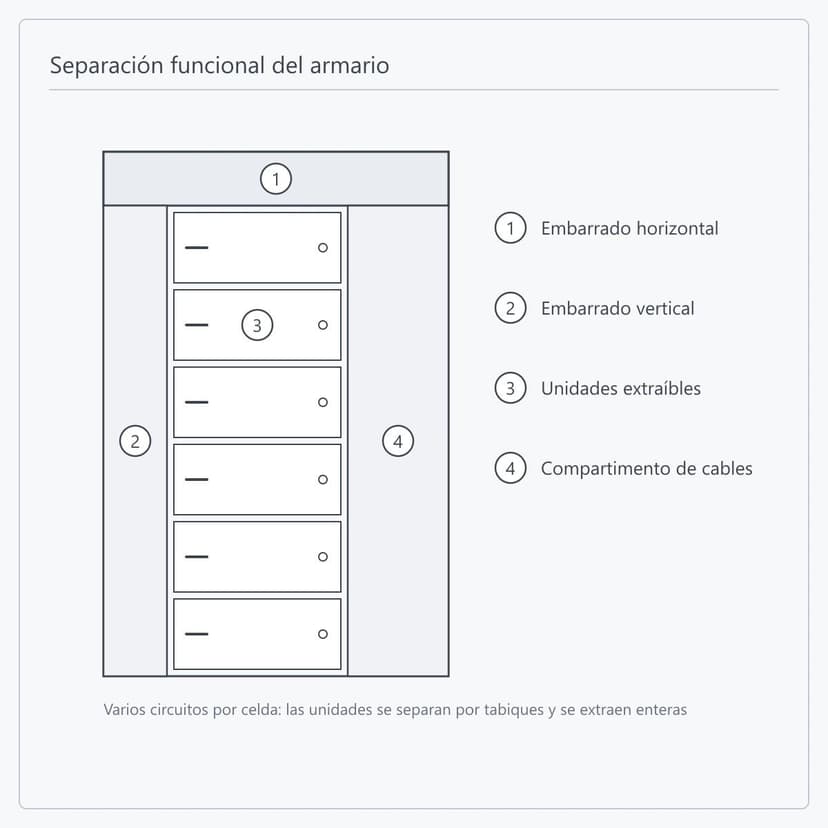

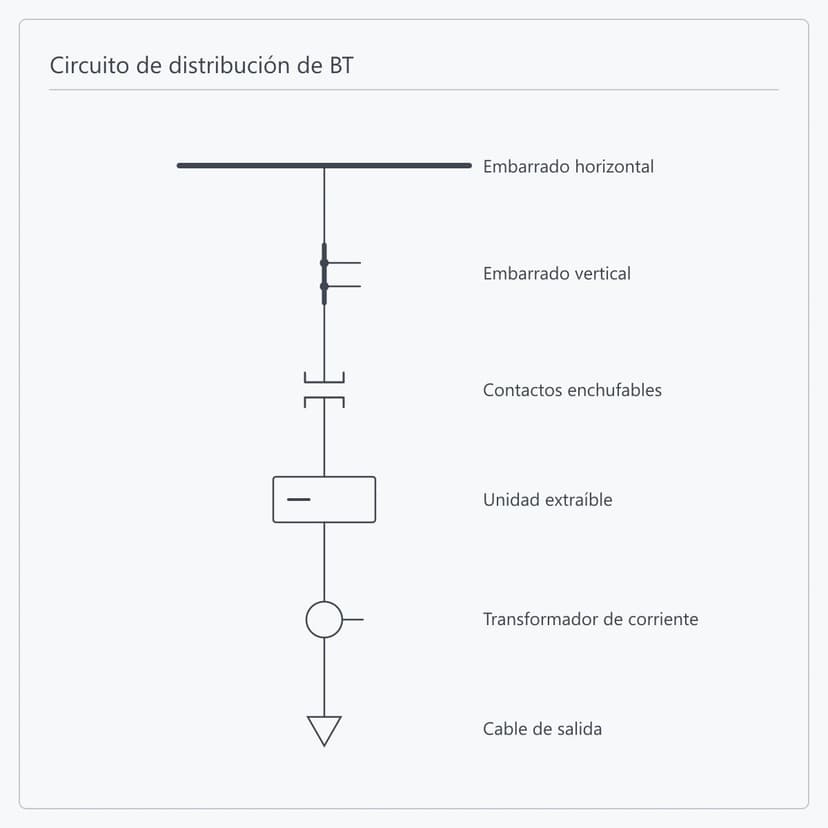

Depende del calibre de la unidad y de las dimensiones de la celda. Los cajones se disponen por niveles según un paso modular, así que a menor unidad más niveles en la misma celda, y la sección de salida del GCS admite hasta 22 circuitos. La disposición también debe dejar sitio a los compartimentos de embarrado vertical y de cables, y hay que comprobar la corriente del embarrado vertical contra la carga de cada salida. Envíe la lista de circuitos y preparamos la disposición celda a celda.

Las unidades del mismo calibre son intercambiables entre sí, que es el objetivo del diseño extraíble. La unidad se extrae entera y se sustituye, con el trabajo confinado a esa unidad mientras los demás circuitos del mismo tramo siguen en servicio. La intercambiabilidad exige coincidencia de calibre, tipo de conector secundario y asignación de bornes, por lo que la lista de unidades de reserva se cierra junto con el acuerdo técnico.

Sí. La plataforma de componentes se acuerda en la fase de confirmación de proyecto según el acuerdo técnico, y los tipos, valores, plazo y alcance documental finales siguen la lista de componentes confirmada. Lo que conviene comprobar en paralelo es la interfaz de montaje: cambiar de marca de interruptor dentro del mismo tipo de celda no garantiza el mismo paso modular del cajón ni el mismo conector secundario.

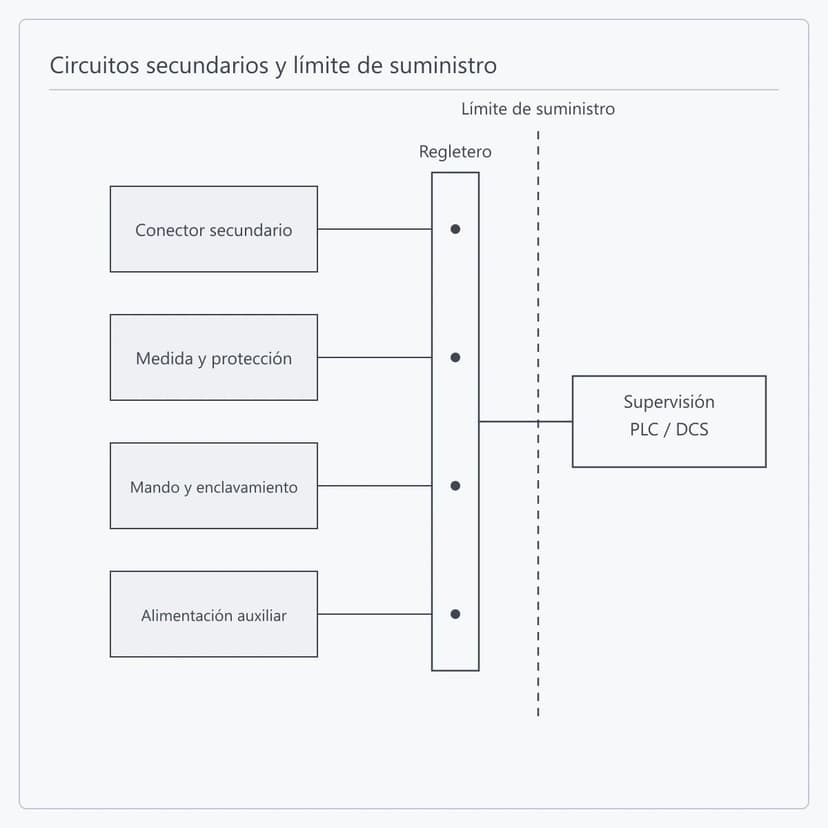

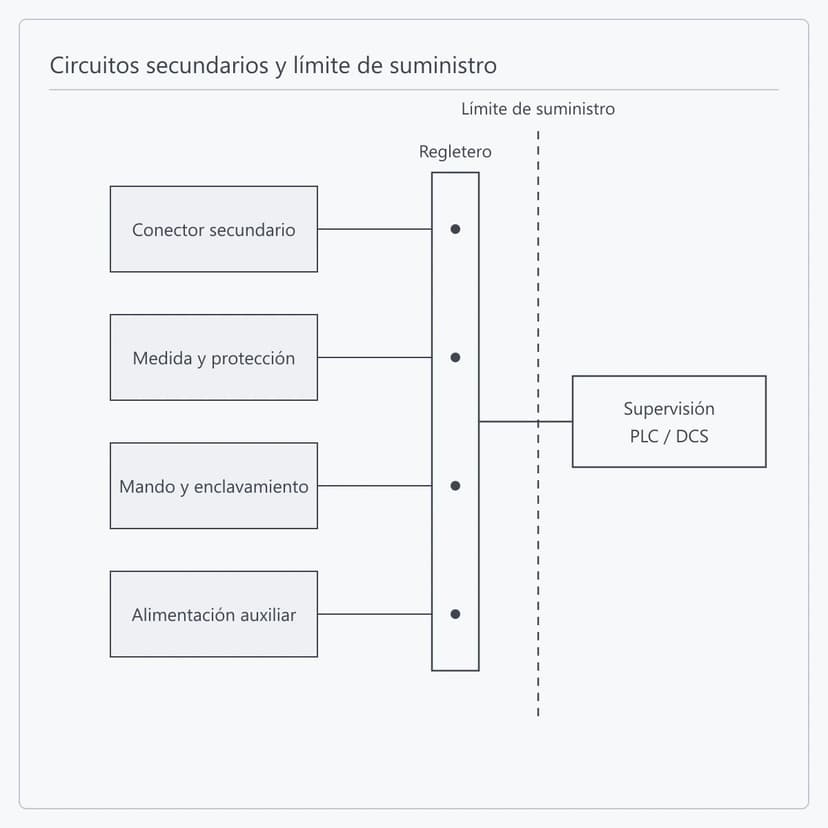

Sí. La aparamenta se suministra como equipo mientras que un módulo eléctrico o un E-House de media tensión se suministra como envolvente: lo primero es la celda en sí, lo segundo cubre envolvente, disposición de equipos, sistemas auxiliares e integración de interfaces. Cuando la fila va dentro de un módulo como equipo principal de baja tensión, ETENZ detalla la disposición, las conexiones de embarrado y las interfaces internas, y el límite de suministro se cierra de una vez en la fase contractual.

La documentación estándar que viaja con las celdas son los planos aprobados de proyecto, la lista de componentes, la documentación de cableado y el albarán de embalaje. Los registros de inspección se emiten con el alcance acordado en el acuerdo técnico del pedido; cuando se necesitan ensayos presenciados o un formato de informe concreto, conviene plantearlo en oferta y aclaración técnica para reservar fechas de ensayo y presencia.
