Appareillage basse tension débrochable

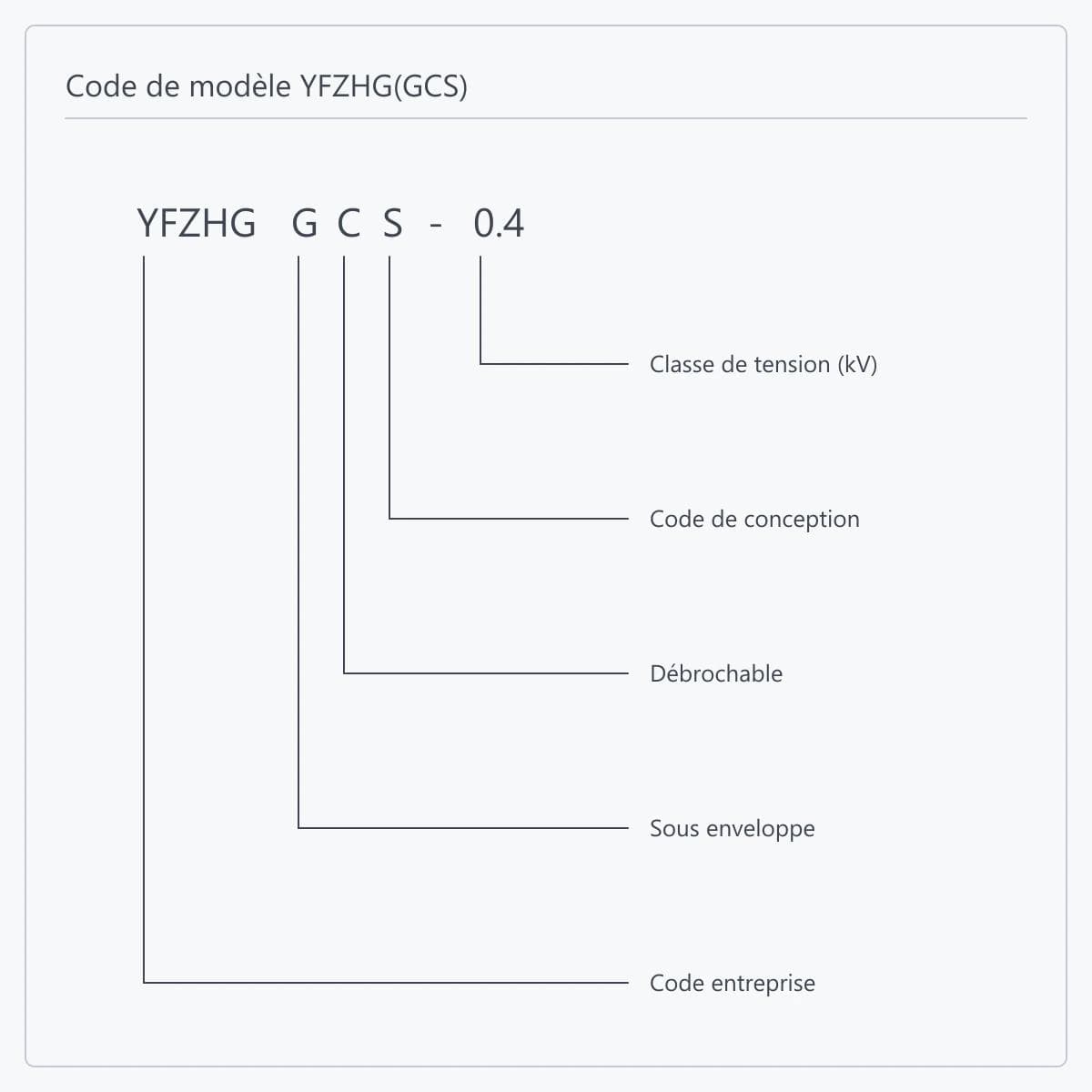

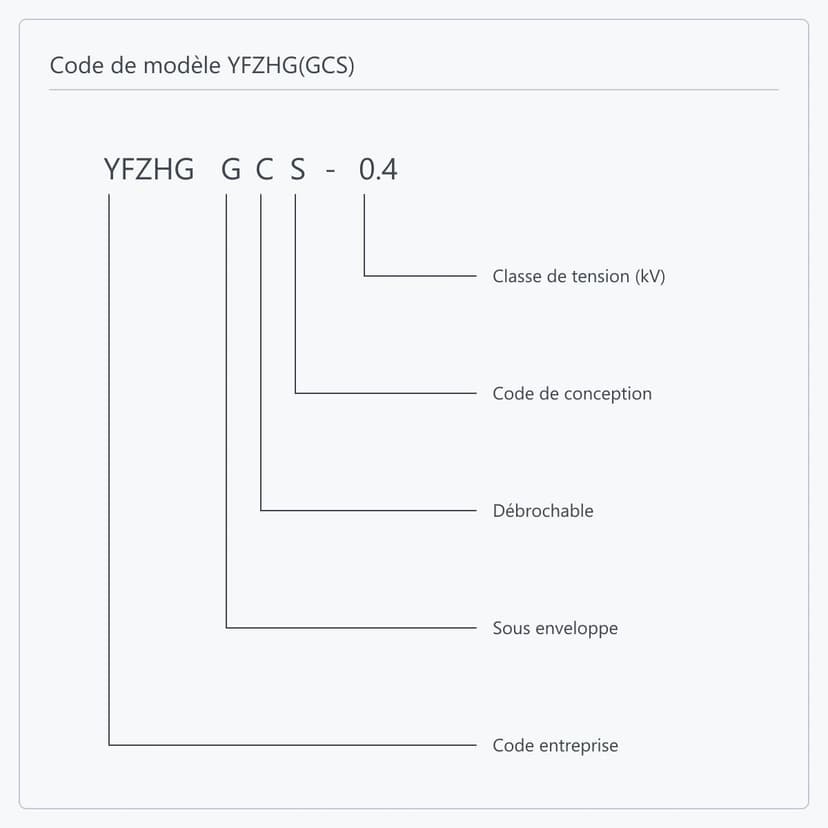

Les trois partagent tension assignée d'emploi, courant de jeu de barres horizontal, degré de protection et dimensions ; les écarts tiennent à trois points. Ossature et mécanisme : MNS est un assemblage en profilé C, GCS une conception modulaire standard à entraînement à vis, GCK un assemblage en profilé acier 8MF à entraînement à levier. Niveau de court-circuit : MNS et GCS atteignent 80 kA de courte durée pendant 1 s et 176 kA de crête, GCK 50 kA et 105 kA. Densité de départs : la section de départ du GCS accepte jusqu'à 22 circuits. Les projets à fort niveau de court-circuit ou à départs denses vont vers MNS ou GCS ; la distribution 380 V et la commande de moteurs courantes sont bien couvertes par GCK.

Tout dépend du coût d'un arrêt. L'unité débrochable se remplace entière, les calibres identiques se permutent, et un défaut n'oblige pas à mettre hors tension le tronçon de barres. L'ensemble fixe est plus simple et moins coûteux à construire, mais la maintenance impose de couper le départ, parfois le tronçon entier. Les sites à départs nombreux, en production continue et à stock de rechange standardisé retiennent le débrochable ; ceux à départs peu nombreux et arrêts programmés se satisfont du fixe. Les deux peuvent cohabiter dans un même tableau.

Trois éléments donnent un schéma préliminaire : le schéma de distribution basse tension, la tension d'emploi et le courant total du tableau, et la puissance de court-circuit. Pour une offre contractuelle, ajoutez la liste des départs avec le calibre de chacun, le mode de démarrage des départs moteur, la puissance de compensation réactive, le mode d'arrivée des câbles et leurs sections, l'alimentation de commande et les interfaces de communication, l'environnement d'installation, ainsi que les normes et la liste documentaire du marché de destination.

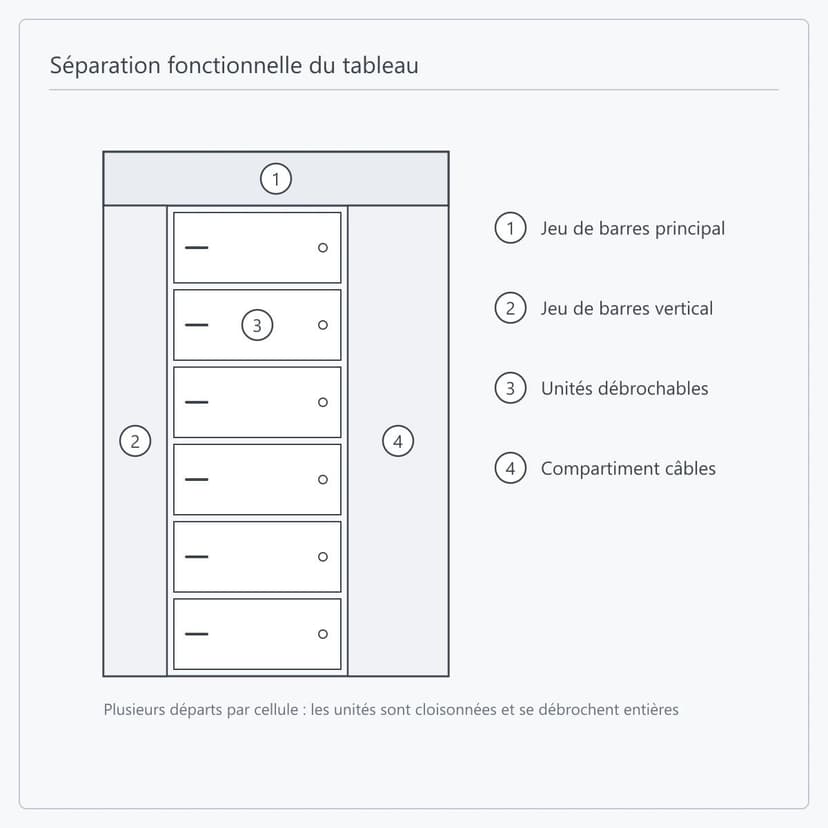

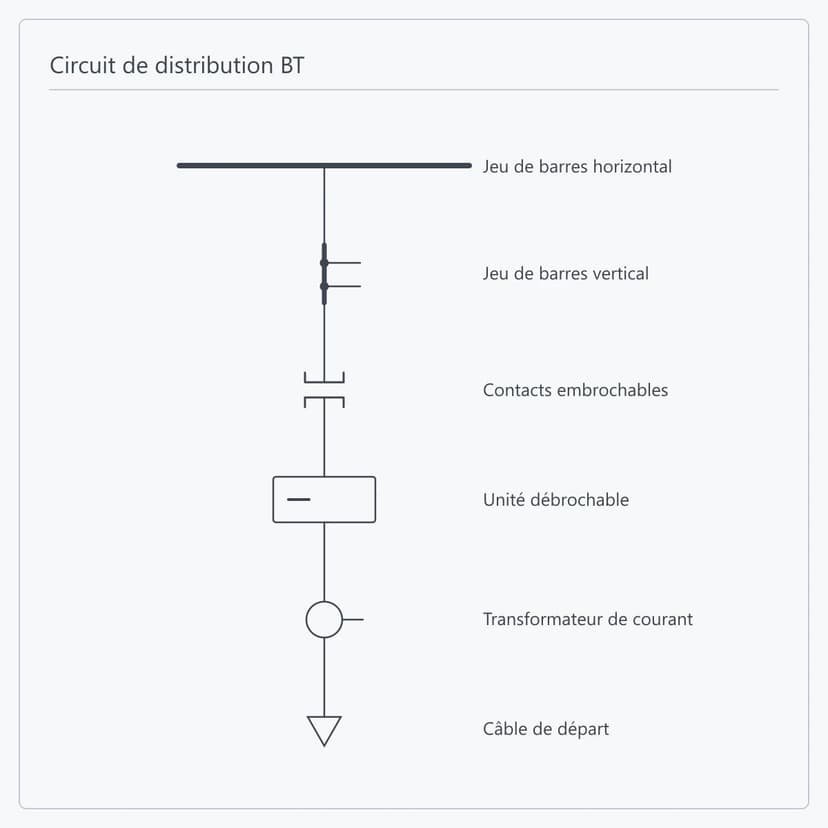

Cela dépend du calibre de l'unité et des dimensions de la cellule. Les tiroirs s'étagent selon un pas modulaire : plus l'unité est petite, plus la cellule compte d'étages, et la section de départ du GCS accepte jusqu'à 22 circuits. L'implantation doit aussi réserver la place des compartiments de barres verticales et de câbles, et le courant du jeu de barres vertical doit être vérifié par rapport à la charge de chaque départ. Transmettez la liste des départs et nous établissons l'implantation cellule par cellule.

Les unités de même calibre se permutent entre elles, ce qui est la finalité de la conception débrochable. L'unité se débroche entière et se remplace, l'intervention restant confinée à cette unité tandis que les autres départs du même tronçon restent sous tension. La permutabilité suppose un calibre, un type de prise secondaire et une affectation de bornes identiques ; la liste des unités de réserve se fige donc avec l'accord technique.

Oui. La plateforme de composants se convient au stade de la confirmation du projet, selon l'accord technique, et les types, calibres, délais et étendue documentaire définitifs suivent la liste de composants confirmée. Ce qu'il faut vérifier en parallèle, c'est l'interface de montage : changer de marque de disjoncteur dans un même type de cellule ne garantit ni le même pas modulaire de tiroir ni la même prise secondaire.

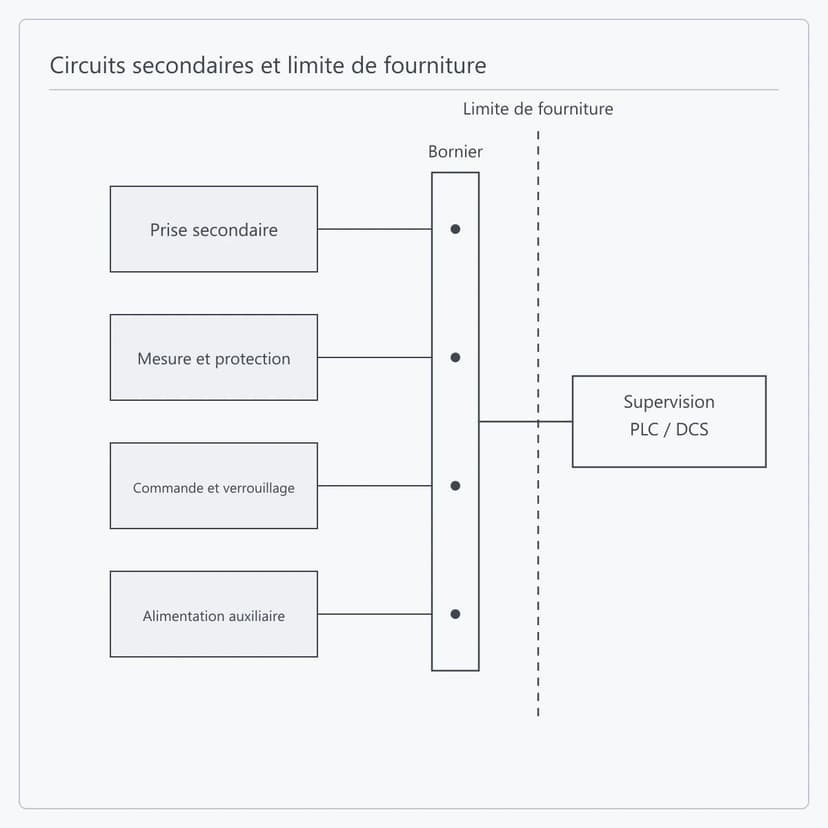

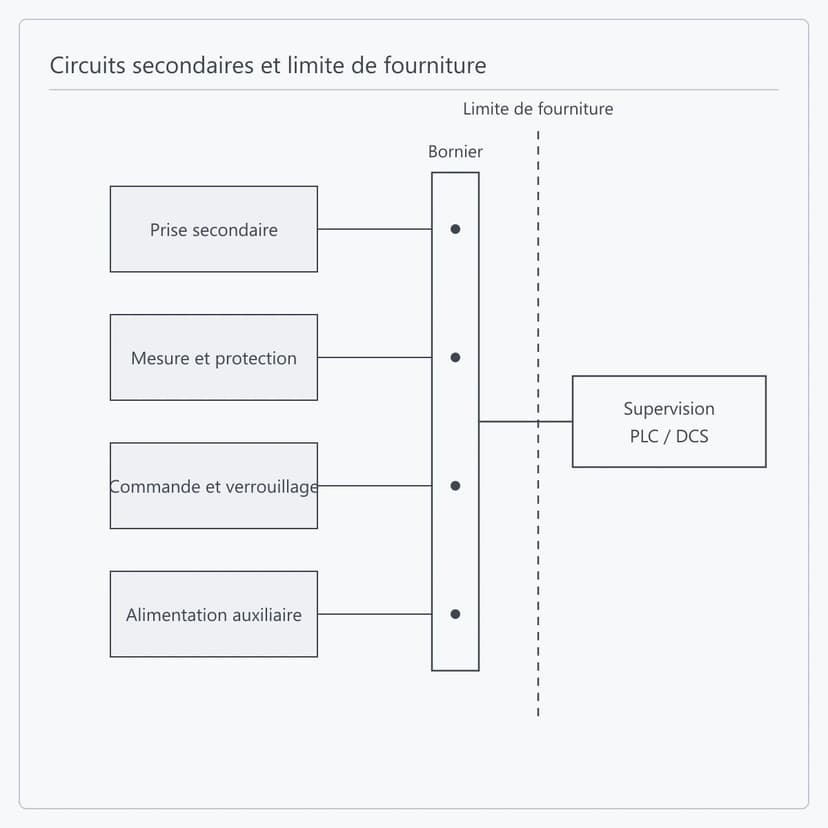

Oui. L'appareillage est fourni en équipement tandis qu'un module électrique ou un E-House moyenne tension est fourni en enveloppe : le premier est la cellule elle-même, le second couvre l'enveloppe, l'implantation des équipements, les systèmes auxiliaires et l'intégration des interfaces. Lorsque le tableau prend place dans un module en équipement principal basse tension, ETENZ détaille l'implantation, les raccordements de barres et les interfaces internes, et la limite de fourniture est arrêtée une fois pour toutes au contrat.

La documentation standard livrée avec les cellules comprend les plans de projet approuvés, la nomenclature des composants, les documents de câblage et la liste de colisage. Les enregistrements de contrôle sont établis dans l'étendue convenue à l'accord technique de commande ; lorsque des essais en présence ou un format de rapport particulier sont nécessaires, il faut le signaler dès l'offre et la clarification technique afin de réserver les créneaux d'essai.
