خلايا جهد متوسط مدرعة قابلة للسحب - سلسلة KYN

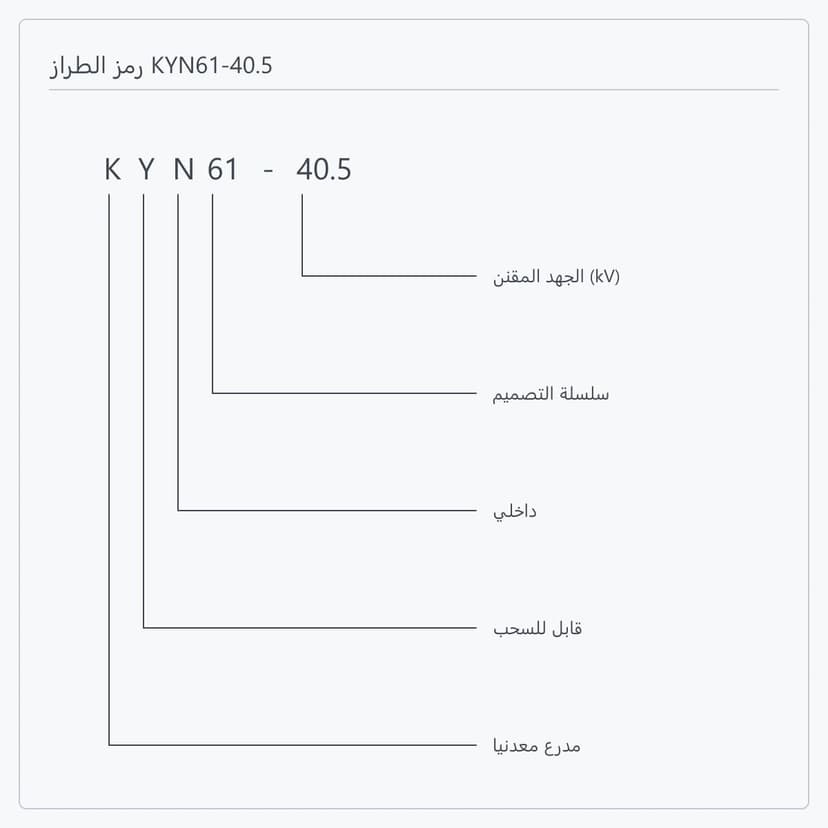

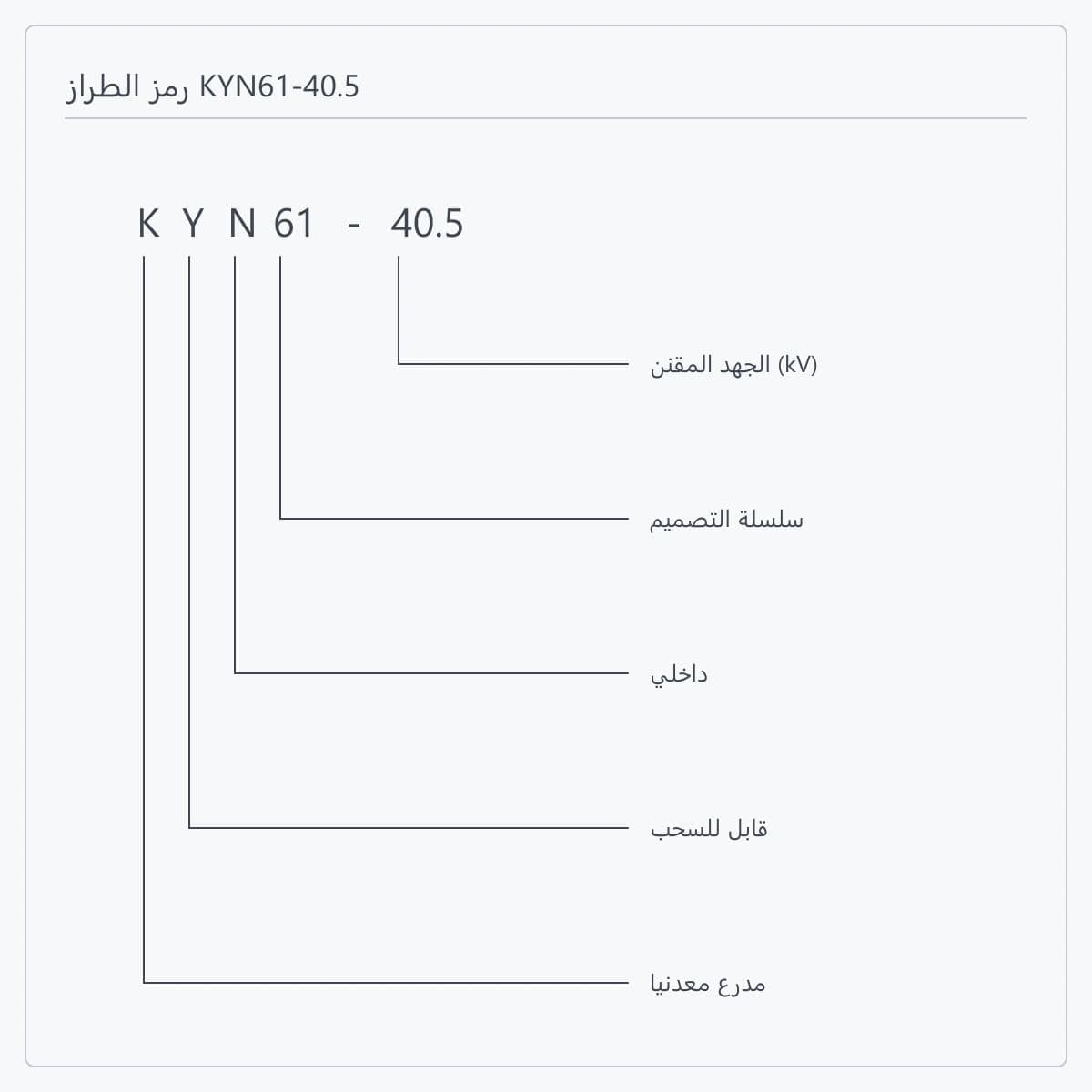

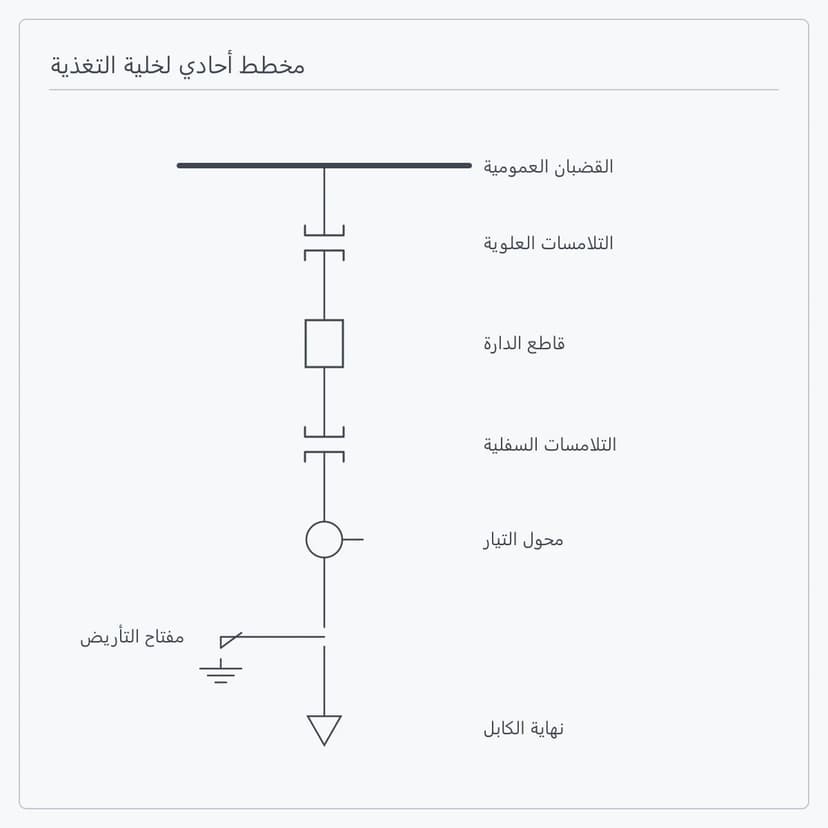

ابدأ بجهد الشبكة: 40.5 كيلوفولت تعني KYN61-40.5، و24 كيلوفولت تعني KYN□-24، وما دون 12 كيلوفولت يترك KYN28A-12 وKYN550-12 وYF-KYN450-12. ثم يضيق التيار المقنن ومستوى القصر الخيارات: قضبان رئيسية بسعة 4000 أمبير تشير إلى KYN550-12، وتحمل قصر 50 كيلوأمبير يشير إلى KYN28A-12. وحيث تضيق مساحة الغرفة يبدأ KYN550-12 من عرض 550 مم. أرسل المخطط الأحادي ليتم تثبيت اللوحة على أنواع خلايا محددة.

ثلاثة عناصر تكفي لإخراج تصور أولي: المخطط الأحادي، وجهد الشبكة مع التيار المقنن، وقدرة القصر. ولعرض قابل للتعاقد أضف قائمة الدارات وطريقة التوصيل الرئيسية، وتفضيلات ماركات المكونات، ومتطلبات الحماية والقياس، وتغذية التحكم وواجهات الاتصال، وبيئة التركيب، إضافة إلى مواصفات السوق المستهدف وقائمة وثائقه.

نعم. تحدد منصة المكونات في الاتفاق الفني أثناء اعتماد المشروع، وتتبع الطرازات والقيم النهائية ومدة التوريد ونطاق الوثائق قائمة المكونات المعتمدة. والنقطة التي تستحق المراجعة بالتوازي هي واجهة التركيب: تغيير ماركة القاطع ضمن نوع الخلية نفسه لا يضمن أبعاد العربة نفسها ولا القابس الثانوي نفسه.

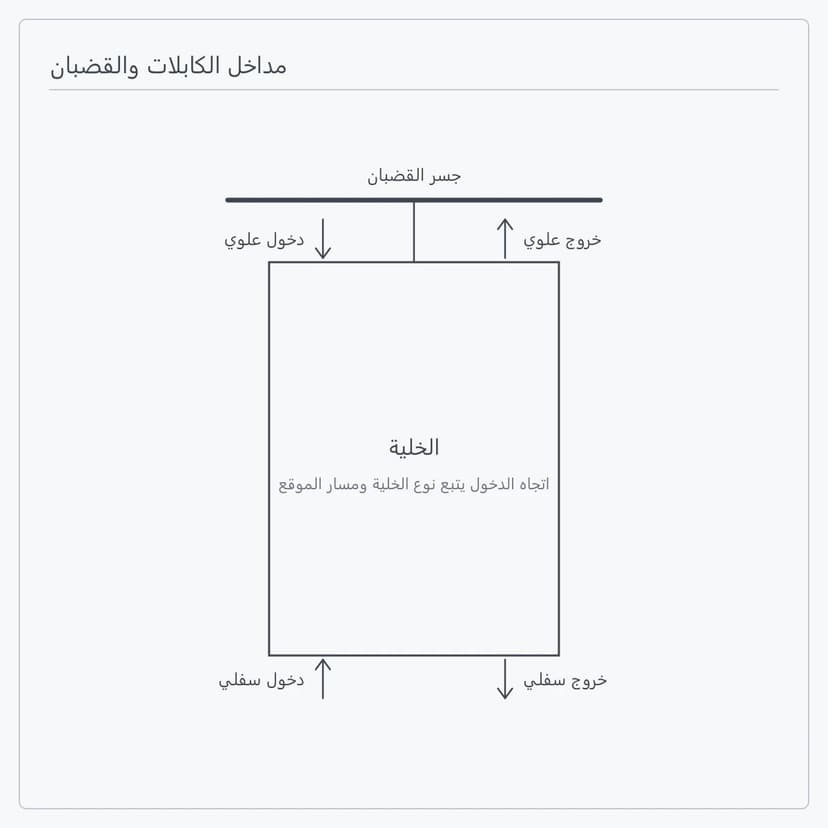

الدخول والخروج من الأعلى، والدخول والخروج من الأسفل، والترتيبات المختلطة كلها قابلة للتنفيذ. ويتبع الاتجاه نوع الخلية وشكل نهاية الكابل ومسار الكابلات في الموقع، بينما يمر الربط بين الخلايا عبر جسر القضبان أعلاها. وتوضح مواضع الواجهات والمسافات المحجوزة على مخططات المشروع.

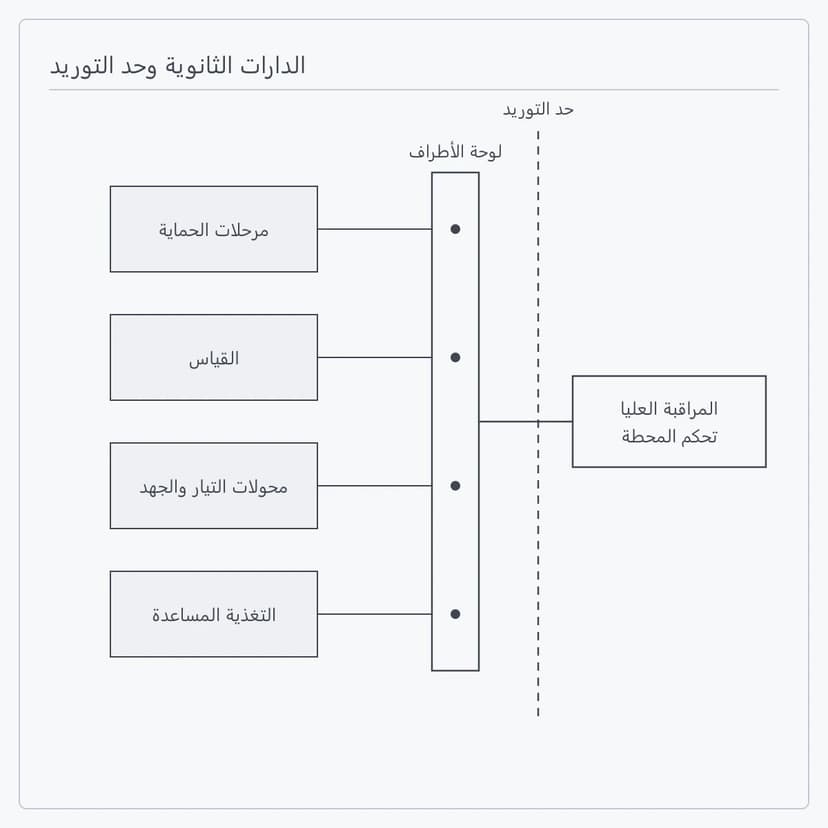

نعم، وهنا يقع الجزء الأكبر من عمل ETENZ في مجال المفاتيح. تورد الخلية كمعدة؛ ويورد E-House الجهد المتوسط كوحدة كاملة تشمل الهيكل وتوزيع المعدات والأنظمة المساعدة وتكامل الواجهات. وعندما يجتمع الاثنان في مشروع واحد يرسم حد التوريد بينهما مرة واحدة في مرحلة التعاقد.

تشمل الوثائق القياسية المرافقة للخلايا مخططات المشروع المعتمدة وقوائم المكونات ووثائق التوصيل وقوائم التعبئة. وتصدر سجلات الفحص بالنطاق المتفق عليه في الاتفاق الفني؛ وعند الحاجة إلى اختبار بحضور المشتري أو صيغة تقرير محددة فإن طرح ذلك أثناء التسعير والتوضيح الفني يتيح جدولة الاختبار والحضور.

يغطي التقرير التكوين الذي جرى اختباره فعليا فقط. فالطراز والقيم المقننة وإصدار المواصفة والجهة المصنعة وموقع التصنيع والسوق المستهدف يجب أن تتطابق جميعا؛ ويكفي اختلاف واحد منها ليصبح التقرير غير منطبق على خليتك. أرسل متطلبات المشروع ليصار إلى اختيار الوثائق المنطبقة؛ وشهادة نظام الإدارة لا تغني عن دليل الأداء الكهربائي للمنتج.

كلاهما نوعان مدرعان قابلان للسحب بجهد 12 كيلوفولت. KYN28A-12 هو العائلة الأوسع والأكثر رسوخا ويتحمل تيار قصر قصير الأمد من 16 إلى 50 كيلوأمبير، وهو ما يناسب لوحات الدخول والتغذية والربط الاعتيادية. أما KYN550-12 فيبلغ 4000 أمبير على القضبان الرئيسية بعرض خلية من 550 إلى 1000 مم، وهو ما يناسب الغرف الضيقة ذات تيار القضبان العالي. ويحسم الاختيار مستوى القصر والأبعاد وطريقة التوصيل الرئيسية.
