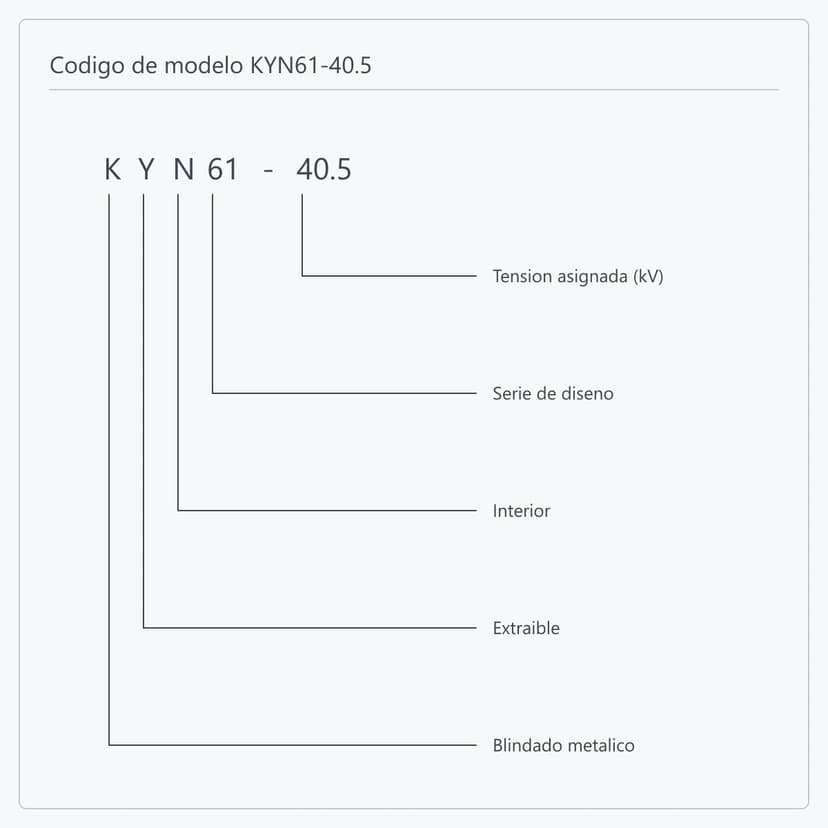

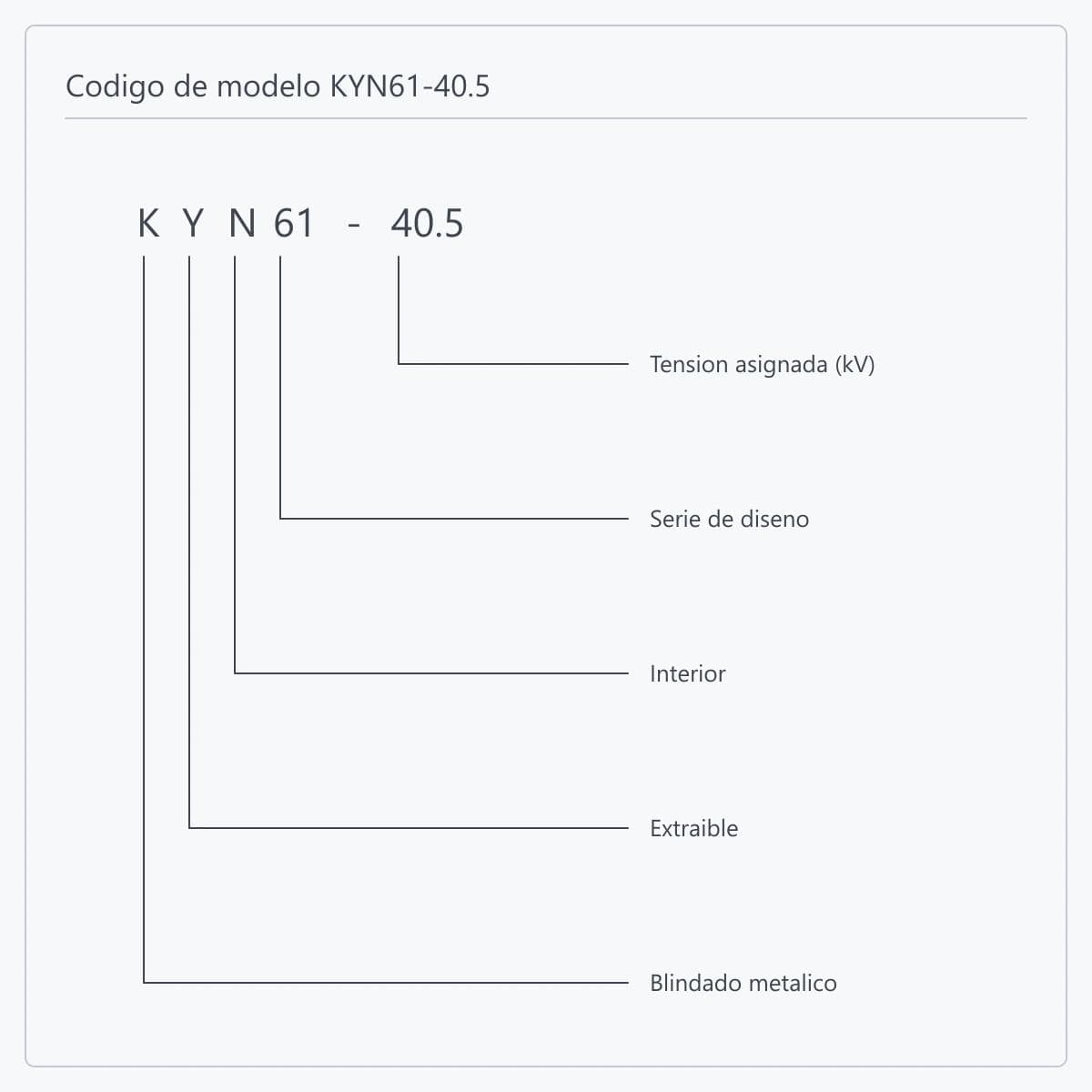

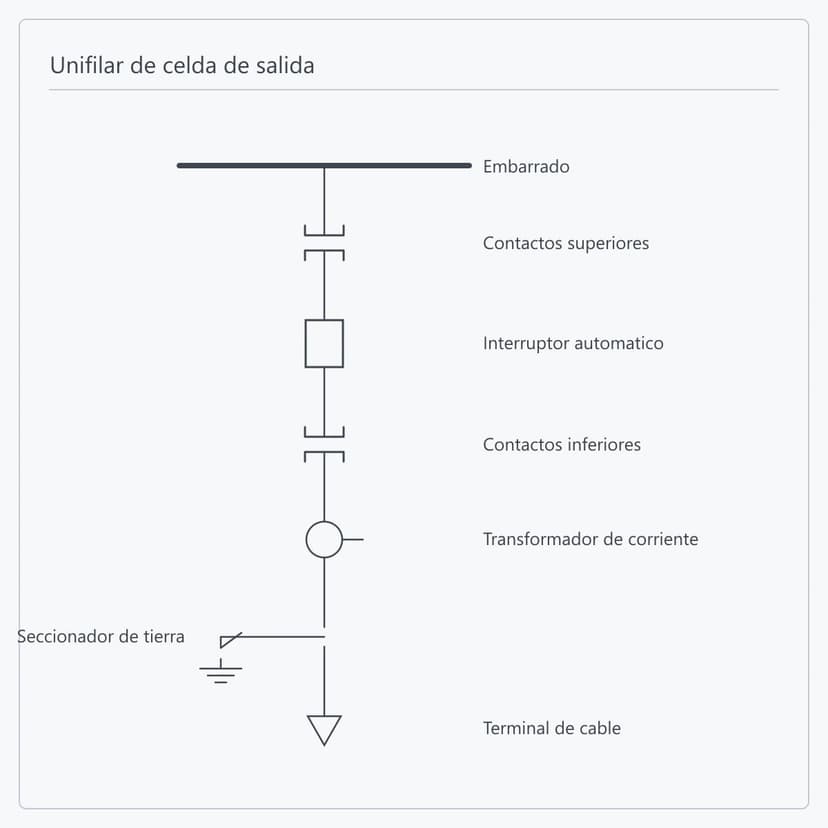

Empiece por la tensión del sistema: 40,5 kV significa KYN61-⁠40.5, 24 kV significa KYN□-24, y 12 kV o menos deja KYN28A-⁠12, KYN550-⁠12 y YF-KYN450-⁠12. La corriente asignada y el nivel de cortocircuito acotan desde ahí: un embarrado principal de 4000 A apunta a KYN550-⁠12, y un cortocircuito de 50 kA apunta a KYN28A-⁠12. Donde el espacio de sala es ajustado, KYN550-⁠12 parte de 550 mm de ancho. Envíe el unifilar y el cuadro se confirma a tipos de celda concretos.

Con tres datos sale un esquema preliminar: el unifilar, la tensión del sistema con la corriente asignada, y la potencia de cortocircuito. Para una oferta firme añada la lista de circuitos y el tipo de conexión principal, preferencias de marca de componentes, requisitos de protección y medida, alimentación de control e interfaces de comunicación, entorno de instalación, y las normas y la lista de documentos del mercado de destino.

Sí. La plataforma de componentes se acuerda en el acuerdo técnico durante la confirmación del proyecto, y tipos finales, valores, plazo y alcance documental siguen la lista de componentes confirmada. Conviene revisar a la vez la interfaz de montaje: cambiar de marca de interruptor dentro del mismo tipo de celda no garantiza las mismas dimensiones de carro ni el mismo conector secundario.

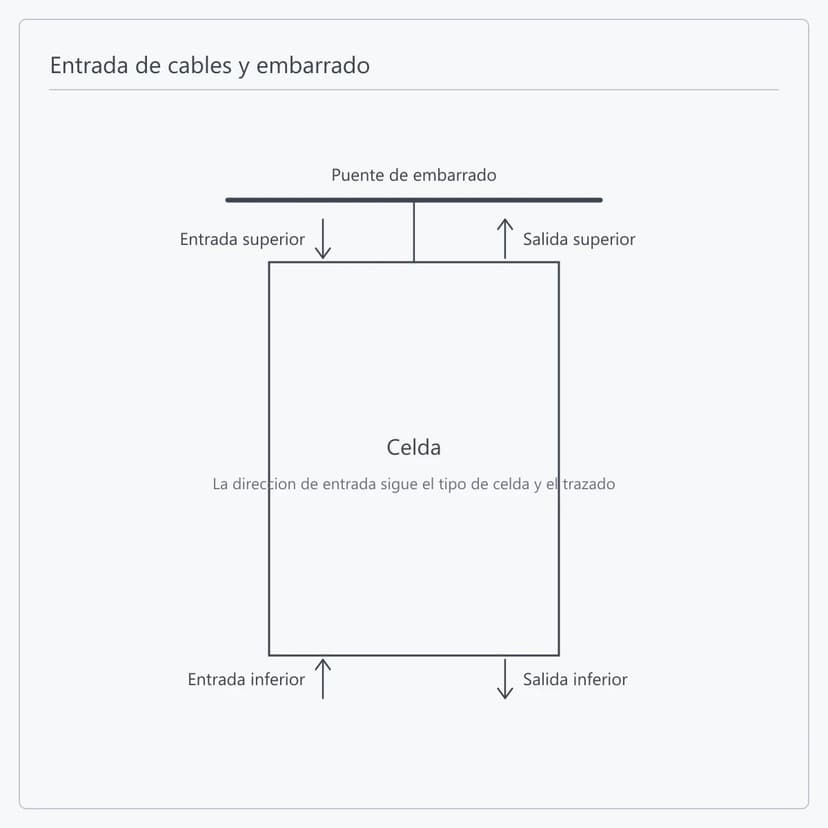

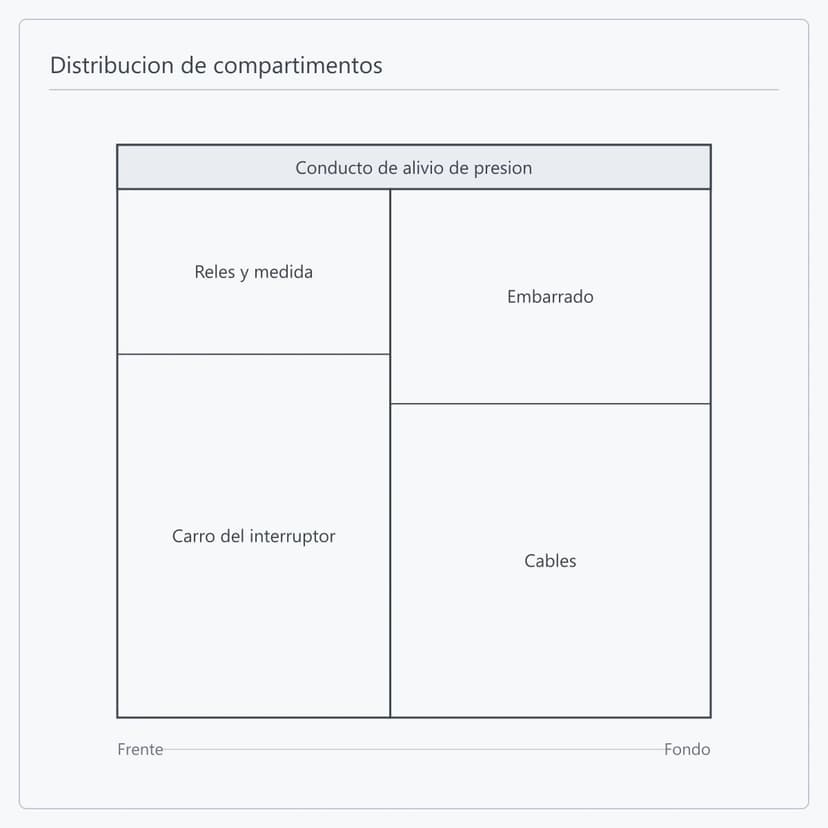

Entrada y salida superiores, entrada y salida inferiores y las combinaciones mixtas son todas construibles. La dirección sigue el tipo de celda, la forma de la terminal y el trazado de cables del emplazamiento, mientras que la conexión entre celdas va por el puente de embarrado sobre ellas. Las posiciones de interfaz y las reservas se marcan en los planos del proyecto.

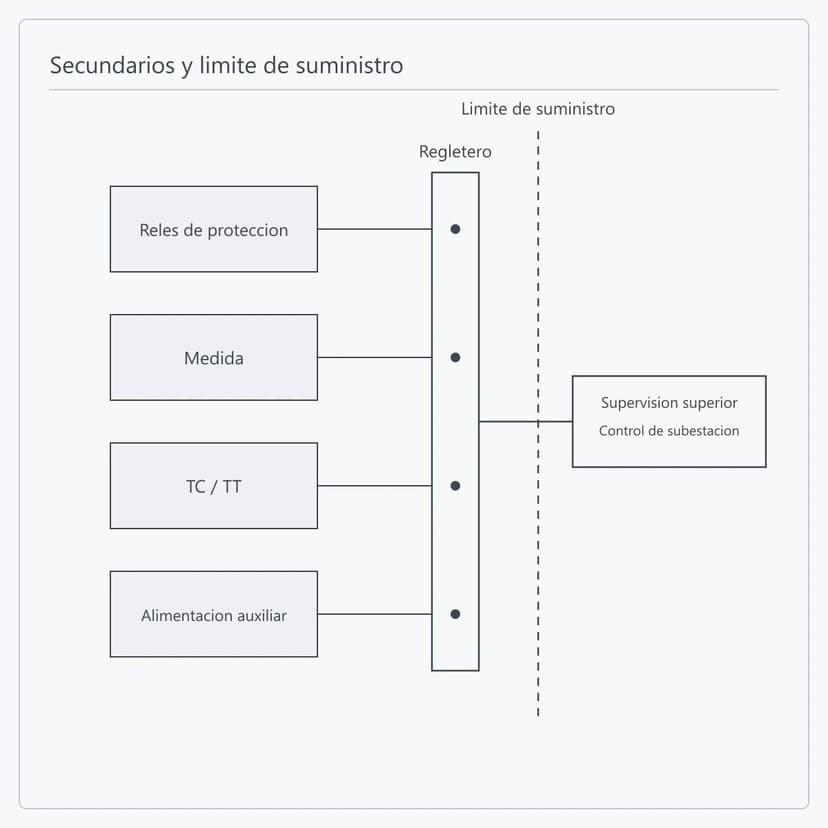

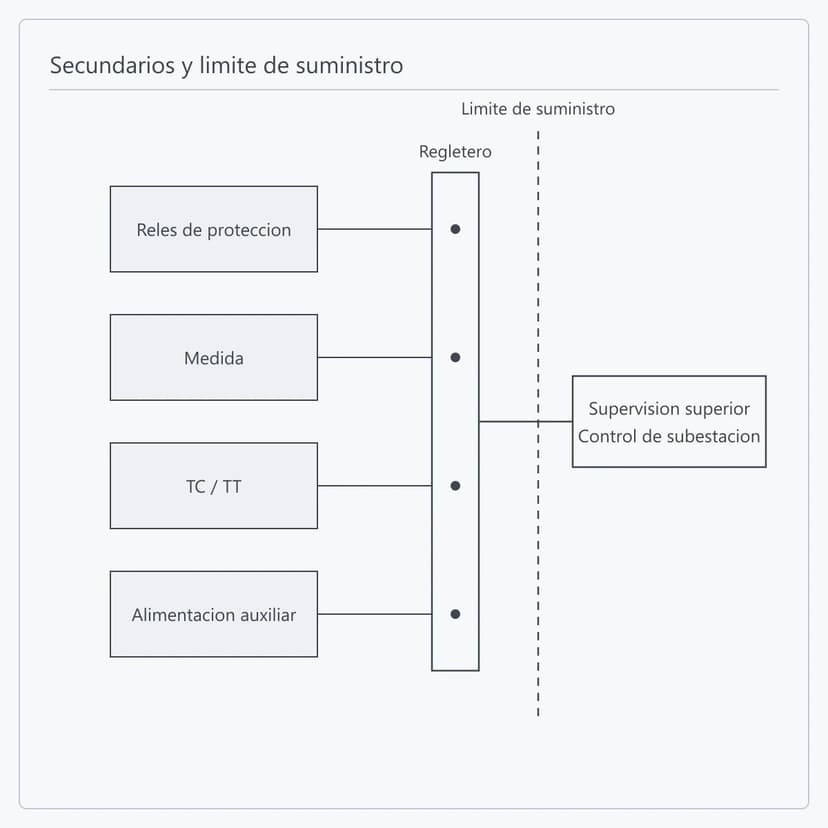

Sí, y ahí es donde se sitúa la mayor parte del trabajo de ETENZ en aparamenta. La celda se suministra como equipo; el E-House de media tensión se suministra como unidad completa que cubre la envolvente, la disposición de equipos, los sistemas auxiliares y la integración de interfaces. Cuando ambos coinciden en un proyecto, el límite de suministro entre ellos se traza una sola vez en fase de contrato.

La documentación estándar que acompaña a las celdas cubre planos aprobados de proyecto, listas de componentes, documentos de cableado y listas de embalaje. Los registros de inspección se emiten con el alcance acordado en el acuerdo técnico; cuando se necesita ensayo presenciado o un formato de informe concreto, plantearlo durante la oferta y la aclaración técnica permite programar ensayo y presencia.

Un informe solo cubre la configuración realmente ensayada. Modelo, valores asignados, edición de la norma, entidad fabricante, lugar de fabricación y mercado de destino tienen que coincidir: basta con que uno no encaje para que el informe no aplique a su celda. Envíe los requisitos del proyecto y se seleccionan los documentos aplicables; un certificado de sistema de gestión no sustituye a la evidencia de comportamiento eléctrico del producto.

Ambos son tipos blindados extraíbles de 12 kV. KYN28A-⁠12 es la familia establecida más amplia y admite 16-⁠50 kA de corriente de corta duración, lo que encaja con cuadros habituales de entrada, salida y acoplamiento. KYN550-⁠12 alcanza 4000 A en embarrado principal con 550-⁠1000 mm de ancho de celda, lo que encaja en salas con poco espacio pero alta corriente de embarrado. Nivel de cortocircuito, dimensiones y tipo de conexión principal deciden.
