Cellules MT blindées débrochables - Série KYN

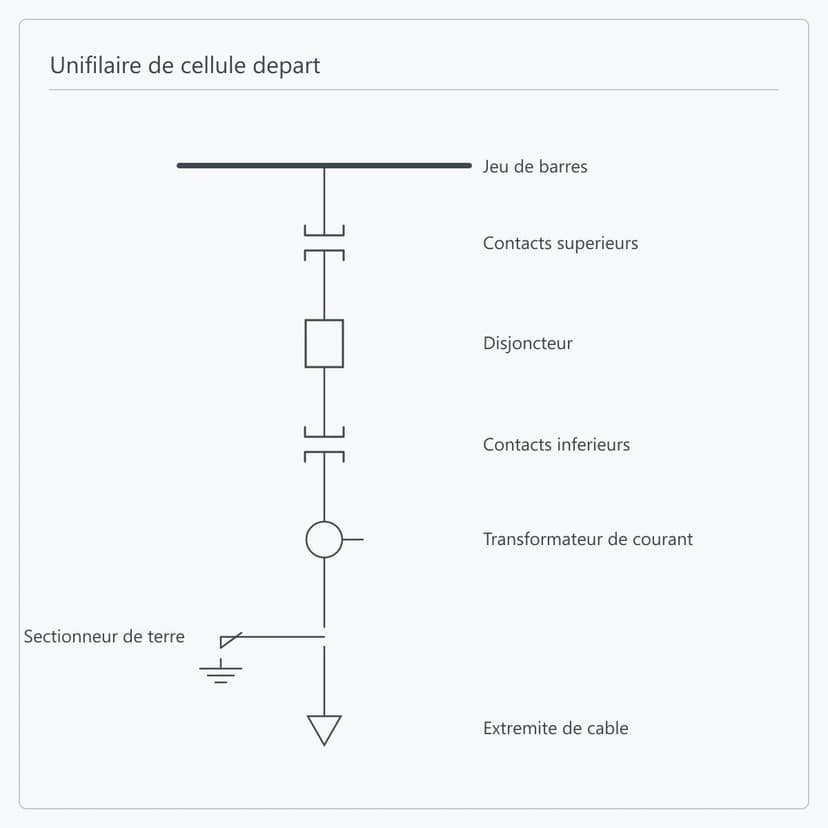

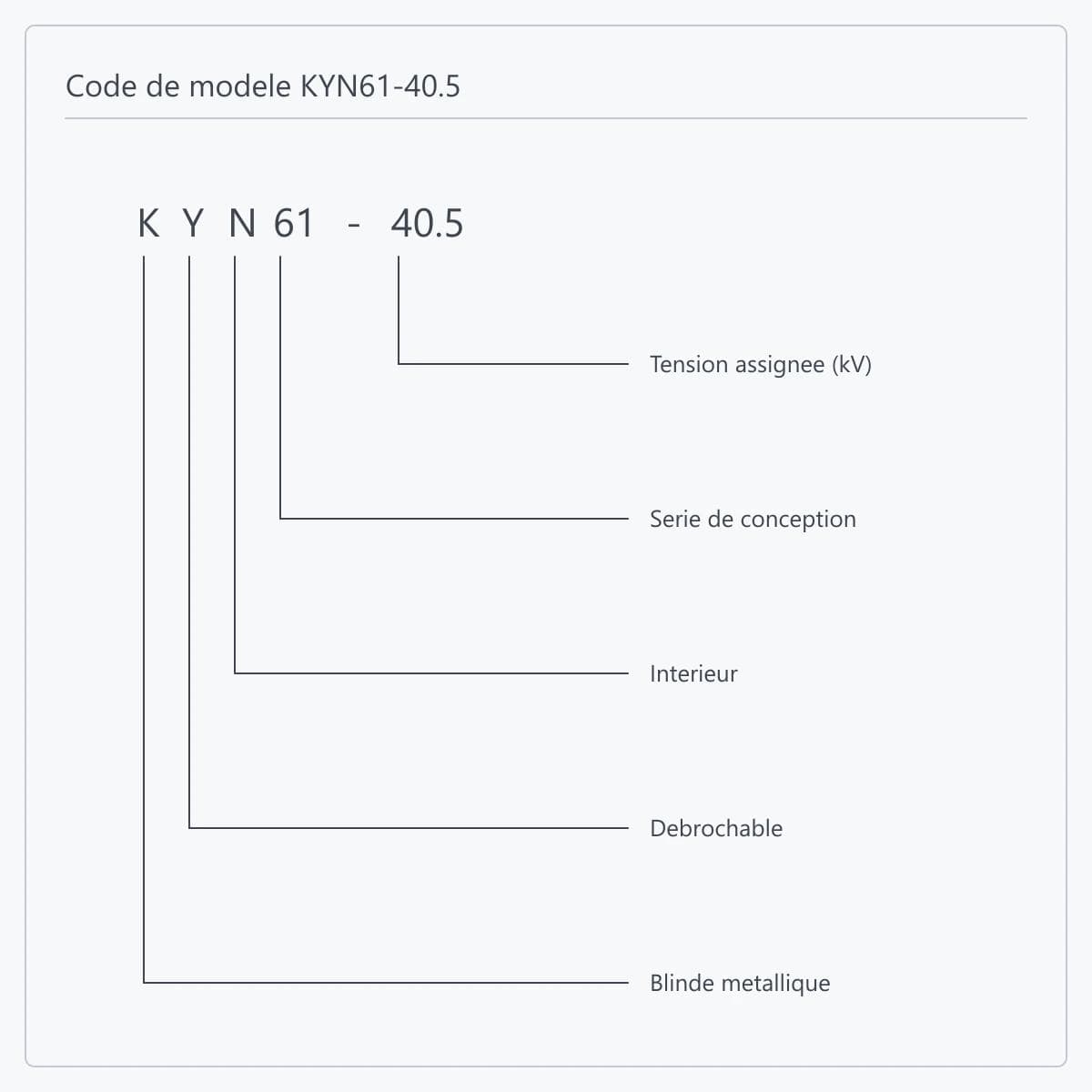

Commencez par la tension du réseau : 40,5 kV impose KYN61-⁠40.5, 24 kV impose KYN□-24, et 12 kV ou moins laisse KYN28A-⁠12, KYN550-⁠12 et YF-KYN450-⁠12. Le courant assigné et le niveau de court-circuit affinent ensuite : un jeu de barres principal à 4000 A oriente vers KYN550-⁠12, un court-circuit de 50 kA vers KYN28A-⁠12. Quand la place manque en local, KYN550-⁠12 démarre à 550 mm de large. Envoyez l'unifilaire et le tableau se confirme à des types de cellule précis.

Trois éléments suffisent pour un schéma préliminaire : l'unifilaire, la tension du réseau avec le courant assigné, et la puissance de court-circuit. Pour une offre contractualisable, ajoutez la liste des départs et le type de raccordement principal, les préférences de marque, les exigences de protection et comptage, l'alimentation de commande et les interfaces de communication, l'environnement d'installation, ainsi que les normes et la liste documentaire du marché visé.

Oui. La plateforme de composants est arrêtée dans le cahier technique lors de la confirmation du projet, et les types, calibres, délais et étendue documentaire suivent la nomenclature confirmée. Le point à vérifier en parallèle est l'interface de montage : changer de marque de disjoncteur dans un même type de cellule ne garantit ni les mêmes dimensions de chariot ni le même connecteur secondaire.

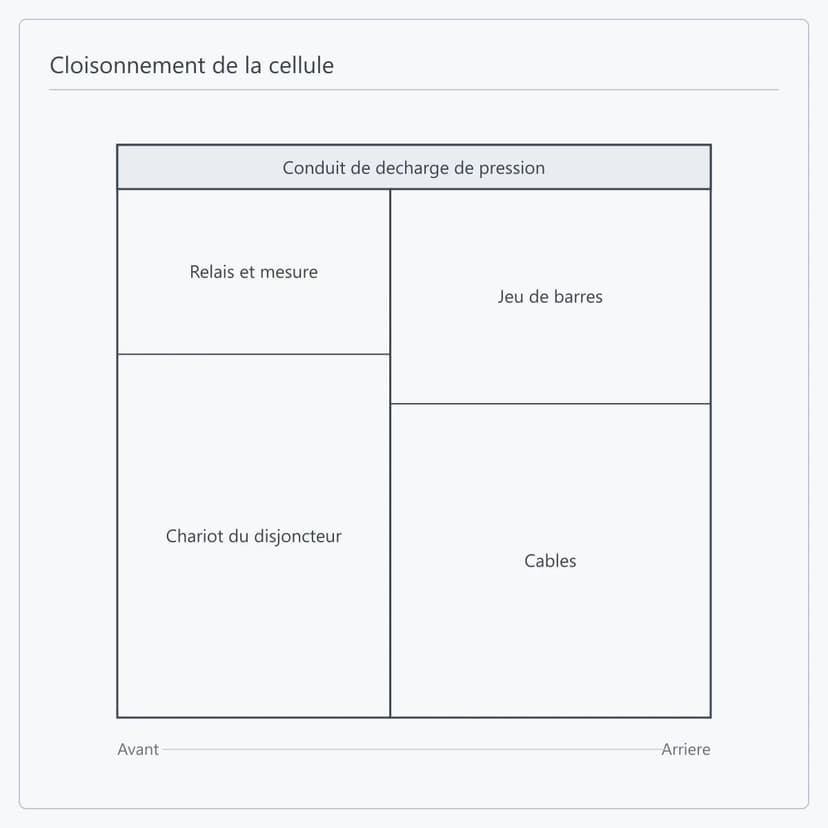

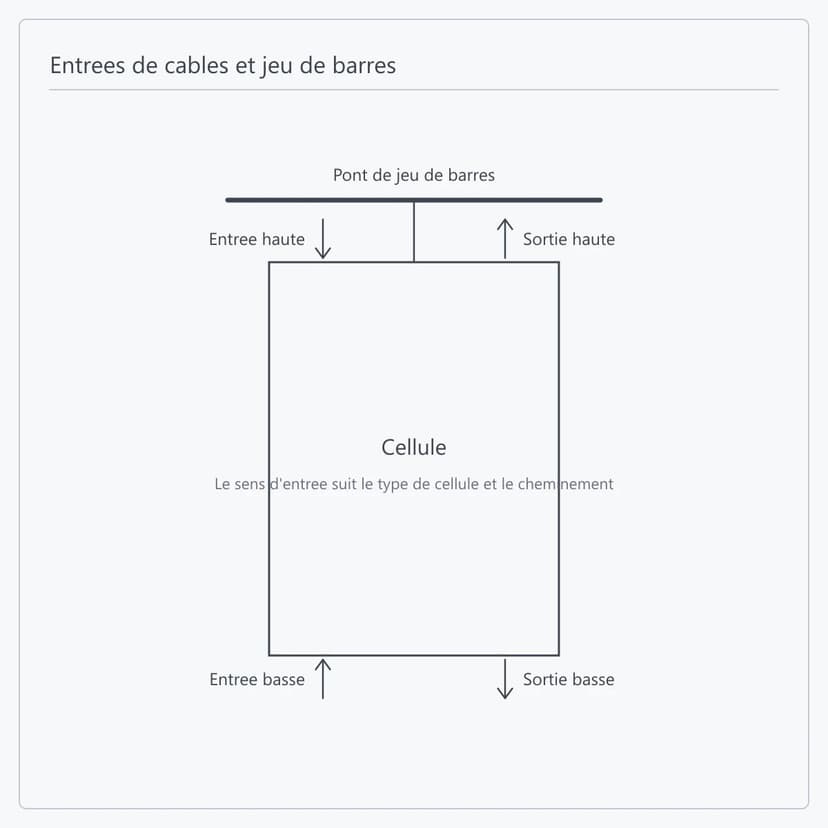

Entrée et sortie hautes, entrée et sortie basses, ainsi que les combinaisons mixtes sont toutes réalisables. Le sens suit le type de cellule, la forme d'extrémité et le cheminement des câbles sur site, la liaison entre cellules passant par le pont de jeu de barres. Les positions d'interface et les réserves sont reportées sur les plans du projet.

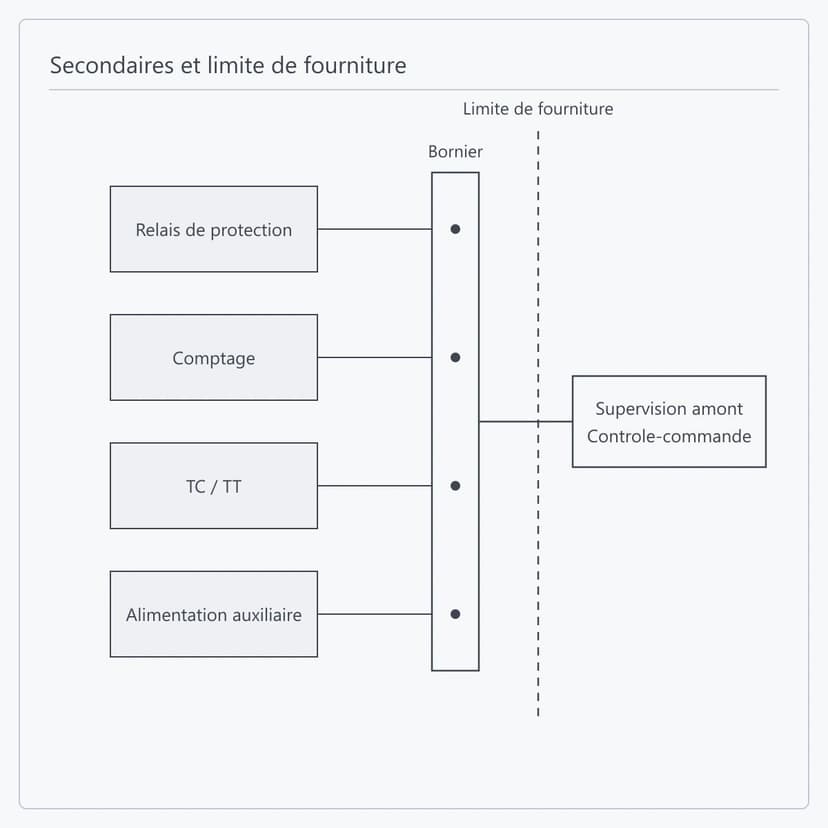

Oui, et c'est là que se situe l'essentiel du travail d'ETENZ sur l'appareillage. La cellule est fournie comme équipement ; l'E-House moyenne tension est fourni comme unité complète couvrant l'enveloppe, l'implantation des équipements, les systèmes auxiliaires et l'intégration des interfaces. Lorsque les deux se rencontrent sur un projet, la limite de fourniture entre eux est tracée une fois pour toutes au stade contractuel.

La documentation standard qui accompagne les cellules couvre les plans approuvés, les nomenclatures, les documents de câblage et les listes de colisage. Les procès-verbaux d'inspection sont établis dans l'étendue convenue au cahier technique ; lorsqu'un essai en présence ou un format de rapport particulier est requis, le signaler pendant l'offre et la levée des réserves techniques permet de planifier essai et présence.

Un rapport ne couvre que la configuration réellement essayée. Modèle, valeurs assignées, édition de la norme, entité fabricante, lieu de fabrication et marché visé doivent tous concorder : il suffit qu'un seul diffère pour que le rapport ne s'applique pas à votre cellule. Transmettez les exigences du projet et les documents applicables seront sélectionnés ; un certificat de système de management ne remplace pas la preuve de performance électrique du produit.

Les deux sont des types blindés débrochables 12 kV. KYN28A-⁠12 est la famille établie la plus large et accepte 16-⁠50 kA de courant de courte durée, ce qui convient aux tableaux courants d'arrivée, de départ et de couplage. KYN550-⁠12 atteint 4000 A sur le jeu de barres principal pour 550-⁠1000 mm de largeur, ce qui convient aux locaux exigus à fort courant de barres. Niveau de court-circuit, encombrement et type de raccordement principal tranchent.
