خلية حلقية 12 kV

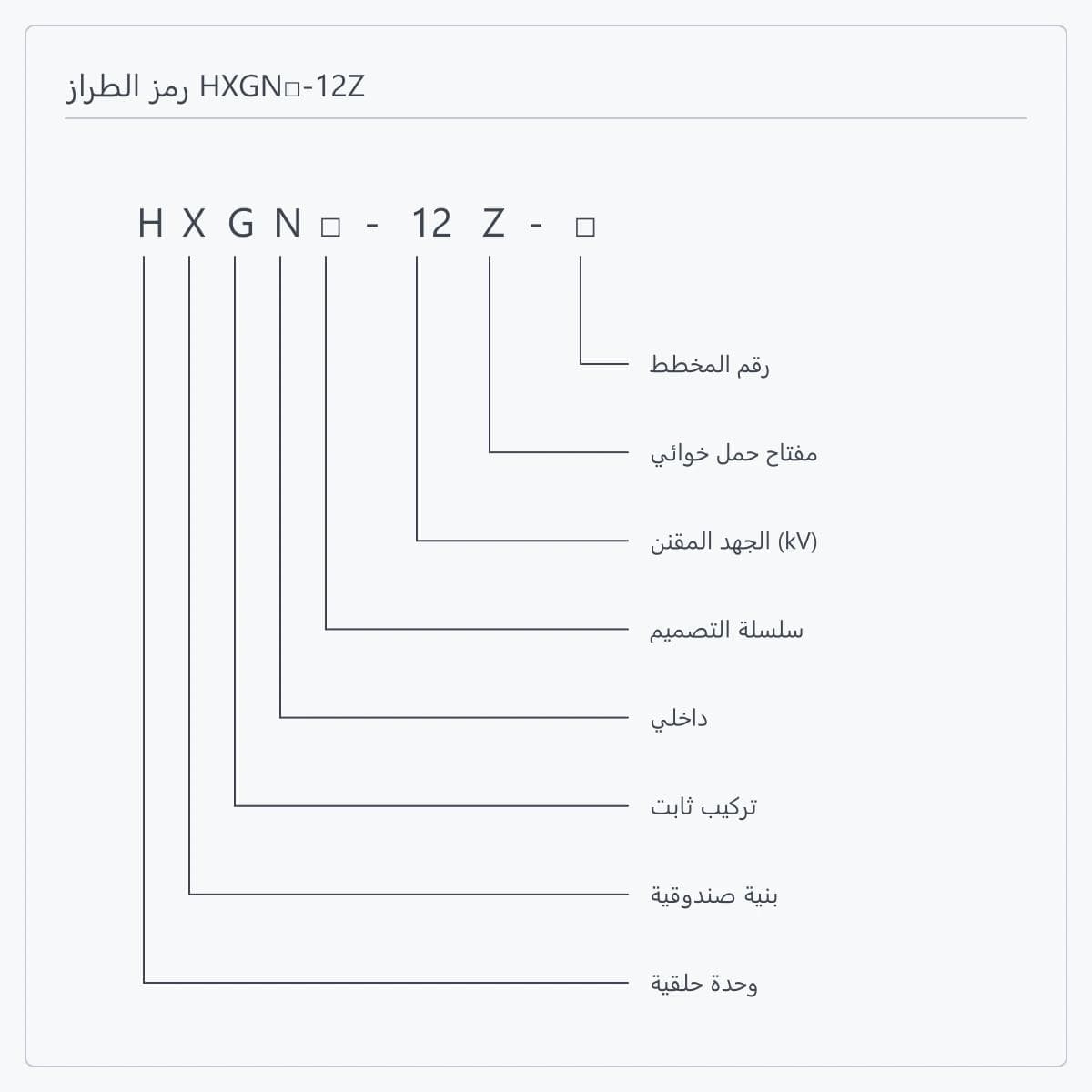

القيم المقننة واحدة — 12 kV و630 A وتحمل قصير الأمد 20 kA لمدة 4 s وذروة 50 kA — فالاختيار لا يُحسم بالمعايير. مفتاح الحمل بغاز SF6 في XGN15-12(L) محكم داخل خزانه، ما يمنح إخمادا مستقرا وعمر مناورة طويلا، مقابل إدراج حالة الضغط في جولة التفتيش ومعدل تسرب سنوي 1% والتعرض لتنظيمات الغازات المفلورة في بعض الأسواق مع قواعد للتخلص عند نهاية العمر. أما الحجيرة الخوائية في HXGN□-12Z فلا تحتاج إعادة تعبئة ولا تثير مسألة التخلص، بدرجة حماية IP2X مقابل IP3X، ومدة قصر لمفتاح التأريض 2 s مقابل 4 s. المشاريع محدودة موارد الصيانة أو الواقعة في أسواق تقيّد الغازات المفلورة تذهب إلى الخوائي؛ والمشاريع التي تريد حلا بخزان محكم وعمر مناورة عاليا تذهب إلى SF6.

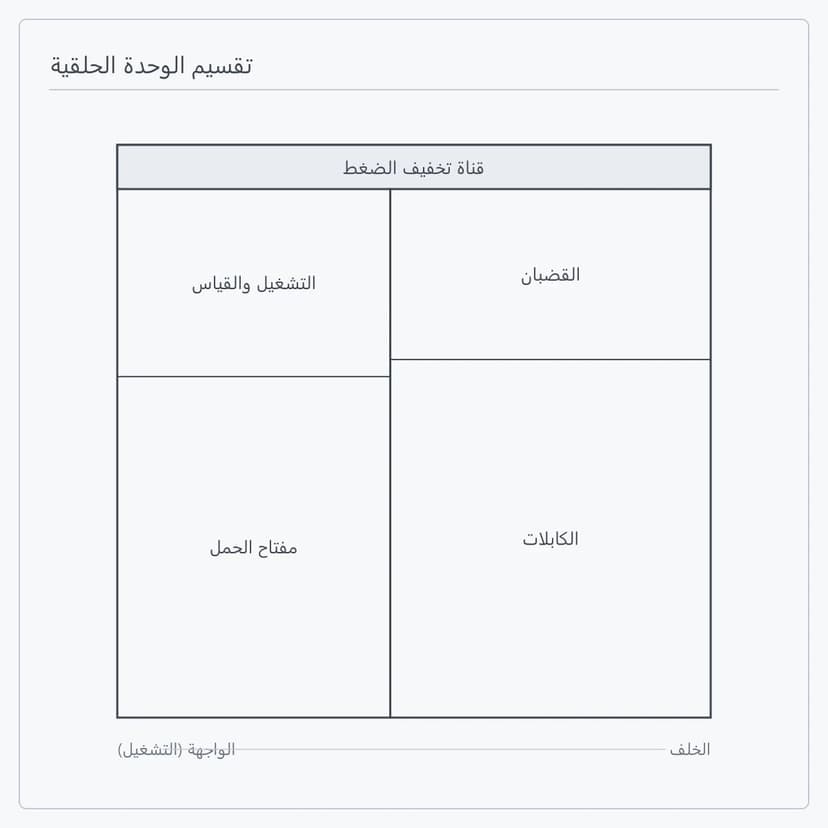

تقعان في نقطتين مختلفتين من الشبكة. مفاتيح الجهد المتوسط تقف في محطة، بدارة واحدة لكل خلية، وجهازها الرئيسي قاطع دارة يزيل القصر تلقائيا عبر مرحّلات الحماية، وهو ما يناسب المداخل والمخارج كبيرة السعة. والوحدة الحلقية تقف على حلقة توزيع، بعدة خلايا جنبا إلى جنب على مقطع قضبان واحد، وجهازها الرئيسي مفتاح حمل — يصل ويفصل تيار الحمل لكنه لا يقطع تيار القصر — ويعتمد مغذي المحول على منصهر يزيل القصر مرة واحدة. لذا فالوحدة الحلقية أصغر وأرخص وأبسط، وقدرتها على الحماية محدودة، وتُستخدم في طبقة محول التوزيع والتوزيع الطرفي. والترتيب الشائع في غرفة التوزيع: وحدة حلقية تستقبل الدخل وتغذي المحول، وصف جهد منخفض على الجانب الثانوي.

لأن دارة محول التوزيع تحمل تيار حمل متواضعا مقابل تيار قصر متوقع كبير، والمنصهر يزيل ذلك القصر أسرع وأرخص من القاطع. يتولى مفتاح الحمل الوصل والفصل الاعتياديين لتيار الحمل وتيار اللاحمل للمحول، ويعمل المنصهر مرة واحدة عند القصر ثم تُستبدل الخرطوشة. وحدود هذه التوليفة أن عمل المنصهر يستلزم حضور فني في الموقع لتبديل الخرطوشة بدل إعادة الوصل عن بعد، وأن للمنصهر سقفا لقدرة القطع المقننة، فتجاوز سعة الدارة أو قدرة قصر الشبكة حدا معينا ينقل التصميم إلى قاطع. وسعة المحول وقدرة قصر الشبكة واشتراط المناورة عن بعد هي المدخلات الثلاثة التي تحسم الأمر.

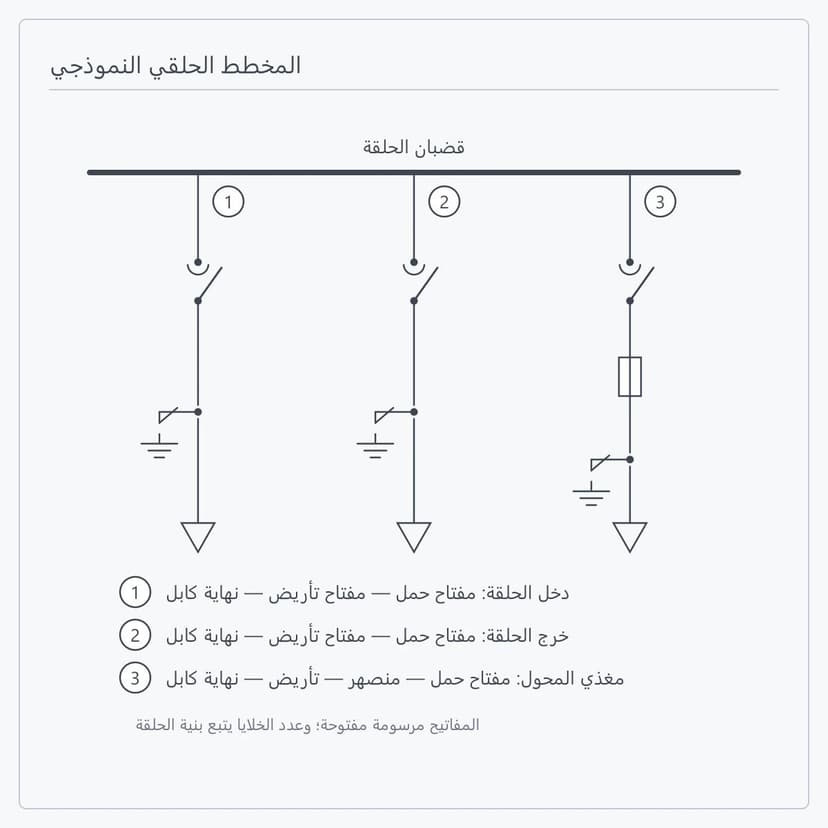

يتبع ذلك وصلة الحلقة لا الحمل. التركيبة الأساسية ثلاث خلايا: خلية مفتاح حمل لدخل الحلقة وأخرى لخرجها، ومغذي محول. ووجود محول ثان في الموقع يضيف خلية محول؛ والقياس أو التقطيع يضيف الخلية المقابلة؛ والموقع الطرفي بلا خرج حلقة يبقي على خلية دخل واحدة. أرسل مخطط وصلة الحلقة وسعة المحولات وعددها في الموقع وما إذا كان القياس وأتمتة التوزيع مطلوبين، عندها تُحسم التركيبة ورقم المخطط. وتُوسَّع الحلقة خلية تلو أخرى دون استبدال الصف بأكمله.

معدل التسرب السنوي هو نسبة الغاز المسموح للخزان المحكم بفقدها سنويا في ظروف التشغيل العادية. وهو مؤشر إحكام لا تعليمات بإعادة تعبئة 1% كل عام: فبهذا المعدل لا يحتاج الخزان عادة إعادة تعبئة خلال عمره التصميمي. والصيانة الاعتيادية هي إدراج حالة الضغط في جولة التفتيش: الضغط المقنن 0.04 MPa (20 C، ضغط مقياسي)، وأي مؤشر يهبط إلى نطاق الإنذار يُحال للمعالجة بدل فتحه في الموقع. وعند نهاية العمر يُستعاد غاز SF6 ويُعالَج وفق التنظيمات المحلية للغازات المفلورة ولا يجوز إطلاقه. وتُدرج هذه البنود في الاتفاق الفني وفق قواعد سوق الوجهة.

ثلاثة أمور تكفي لمخطط أولي: وصلة الحلقة وموقع المحطة عليها، والجهد والتيار المقننان، وقدرة قصر الشبكة. ولعرض بمستوى التعاقد أضف سعة المحولات وعددها في الموقع، وتركيبة الخلايا ورقم المخطط المقترحين، ووسط الإخماد المفضل، ومقاطع الكابلات واتجاه الدخول، وجهد تغذية التحكم، وما إذا كانت الوحدة ستُربط بنظام أتمتة توزيع وبأي بروتوكول، وبيئة التركيب، ومعايير وقائمة وثائق سوق الوجهة.

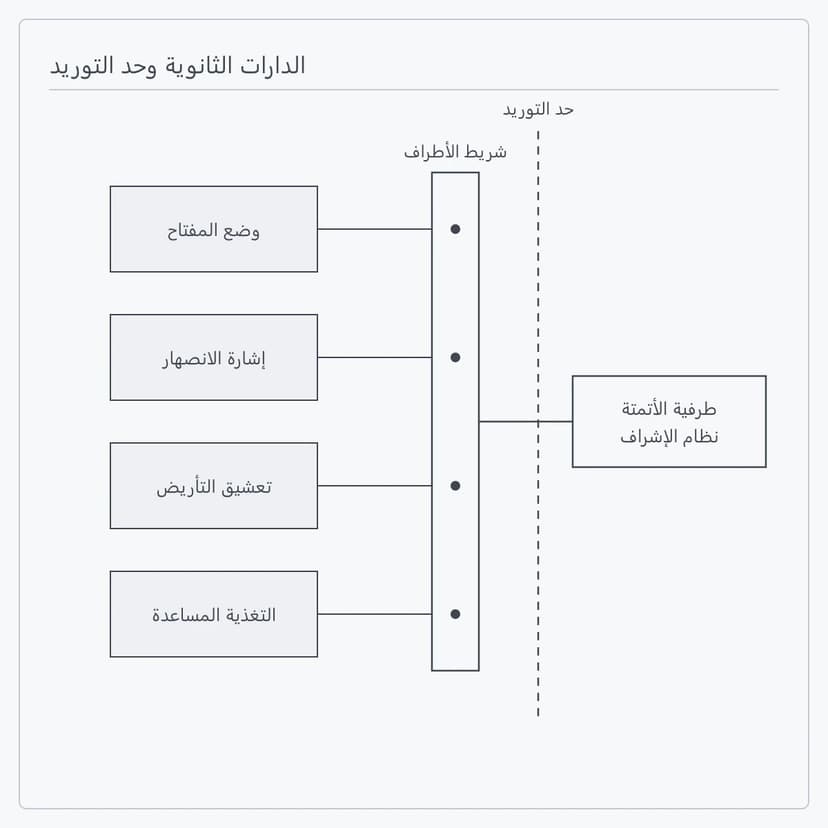

نعم، وهي إحدى أشيع صور التسليم المتكامل لهذه العائلة. تُورَّد المفاتيح كتجهيزات بينما تُورَّد المحطة مسبقة الصنع أو الوحدة الكهربائية كغلاف: الأول هو الخلية ذاتها، والثاني يغطي الغلاف وترتيب المعدات والأنظمة المساعدة وتكامل الواجهات. وحين يوضع الصف داخل وحدة كتجهيزات أولية للجهد المتوسط، تفصّل ETENZ ترتيب الخلايا ووصلات القضبان ودخول الكابلات والواجهات الداخلية، وتُحسم حدود التوريد مرة واحدة في مرحلة العقد.

تشمل الوثائق القياسية المرافقة رسومات المشروع المعتمدة والمخطط الحلقي وقائمة المكوّنات ووثائق التوصيل وقائمة التعبئة. وتصدر سجلات الفحص بالنطاق المتفق عليه في الاتفاق الفني للطلب؛ وعند الحاجة إلى اختبارات بحضور أو صيغة تقرير محددة يُطرح ذلك في مرحلة العرض والتوضيح الفني لترتيب مواعيد الاختبار والحضور.
