مفاتيح جهد متوسط ثابتة - سلسلة XGN

الفرق في العزل والصيانة لا في الأداء الكهربائي. الخلية القابلة للسحب تحمل القاطع على عربة وتخرجه بالكامل للصيانة وتنشئ فجوة العزل بالحركة نفسها وتعيد التغذية سريعا بتركيب عربة احتياطية. أما الخلية الثابتة فتثبّت القاطع مكانه وتنشئ الفجوة بفاصل العزل وتشترط فصل الدارة وتأريضها قبل العمل بداخلها. الخلايا القابلة للسحب أكبر وأعلى كلفة وتناسب مغذيات المحولات والمغذيات الحرجة حيث تهم سرعة الإعادة؛ والثابتة أبسط وأصغر وأقل كلفة وتناسب المنشآت ذات الدارات الكثيرة والأهمية الاعتيادية والمحطات المدمجة وغرف المفاتيح الضيقة. ومزج النمطين في محطة واحدة أمر شائع.

ابدأ بالتيار المقنن. يغطي XGN2-12 مدى 630-3150 A بقدرة قطع 20/31.5/40 kA وعنده يقع الحد الأعلى للتيار ومستوى القصر بين الثلاثة، فتذهب إليه المغذيات الرئيسية والمغذيات الكبيرة. ويغطي XGN66-12 تيارات 630/1250/1600 A بتحمل قصير الأمد 20/31.5 kA ضمن 900 × 950 × 2300 مم، أي نحو نصف حجم الخلية التقليدية، وهو مبني للمحطات المدمجة والمحطات تحت الأرض وغرف المفاتيح الصغيرة. أما YF-XGN450-12 فمشتق مصغَّر معزول بالهواء وأشد إحكاما، يناسب وحدات التغذية الحلقية وأتمتة التوزيع، وتُعتمد قيمه المقننة حسب المشروع. والثلاثة خلايا 12 kV داخلية صندوقية ثابتة ويمكن مزجها في صف واحد.

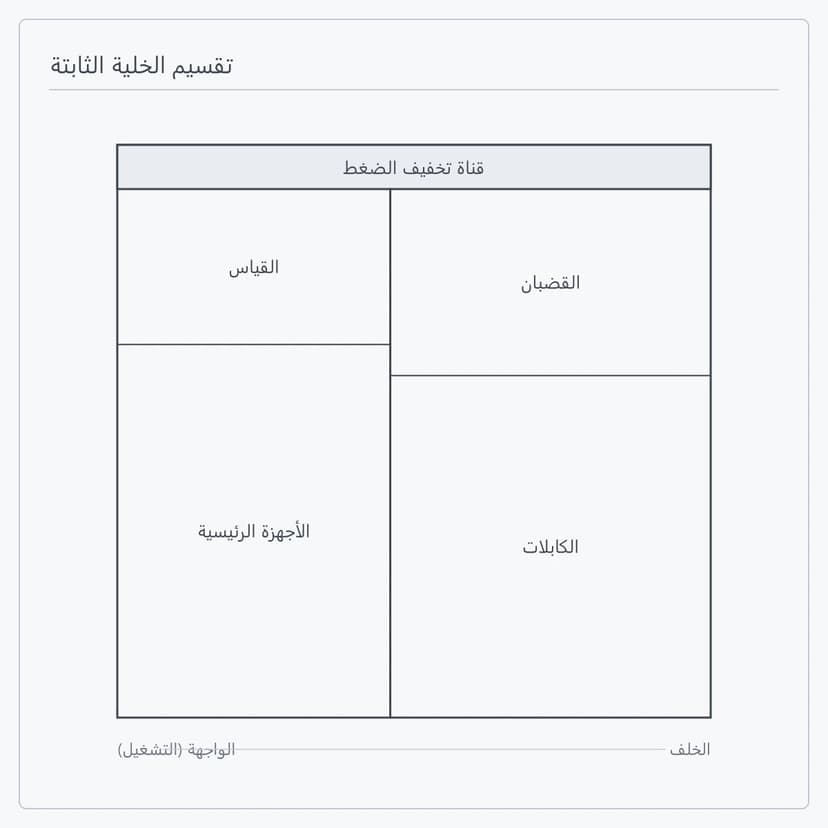

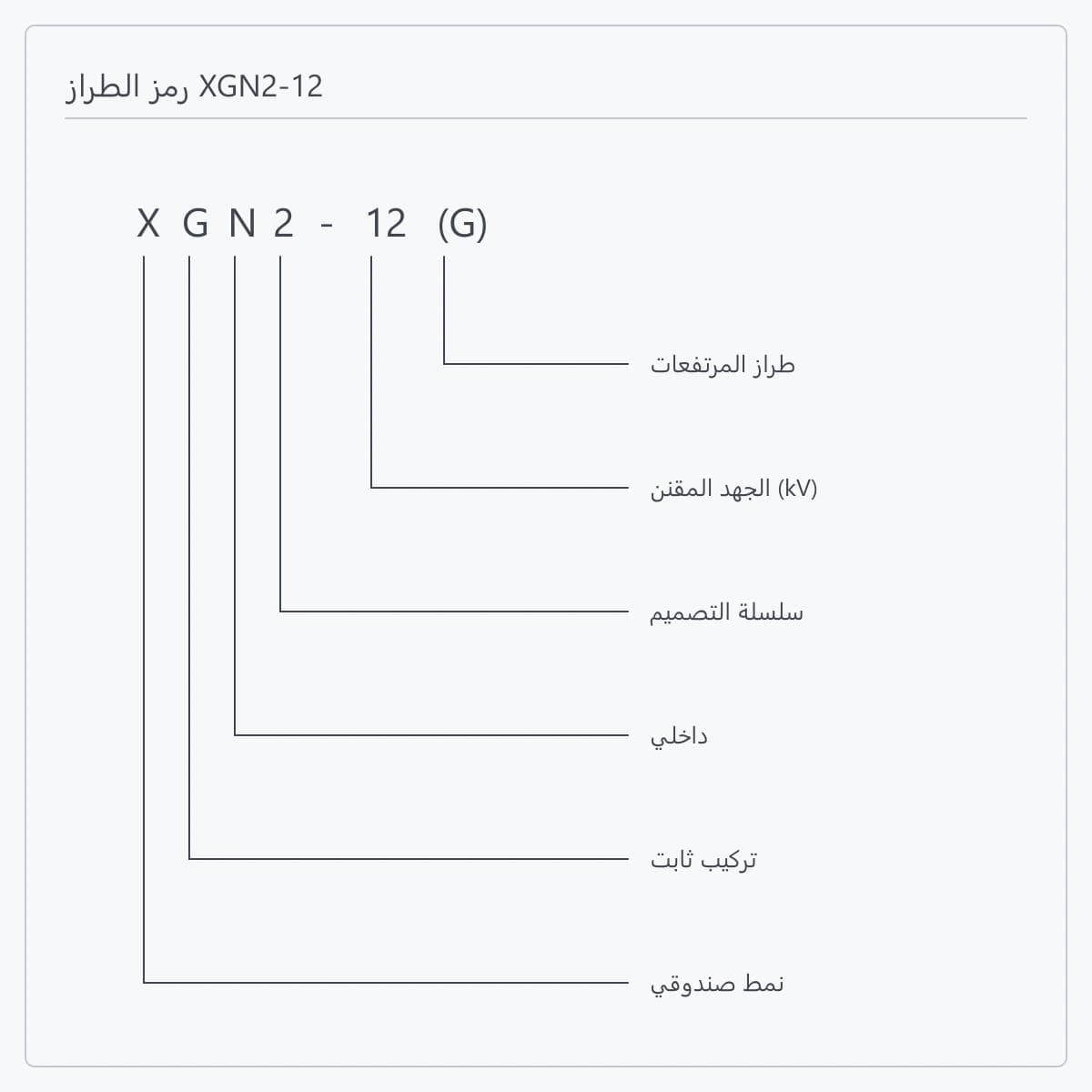

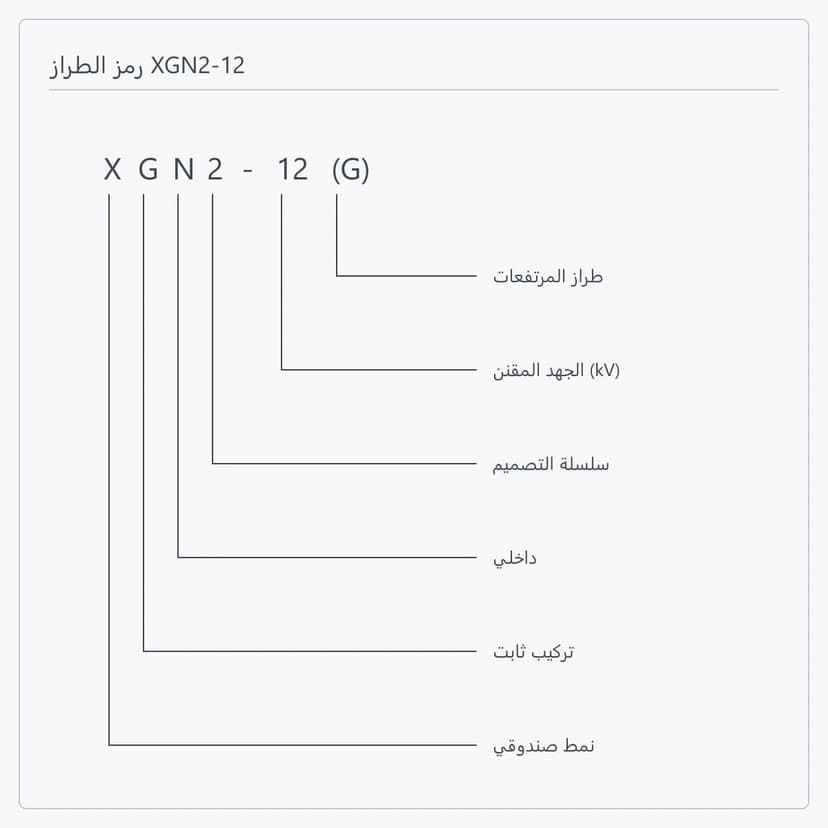

لـXGN2-12 مشتق للمرتفعات يُكتب XGN2-12(G). انخفاض كثافة الهواء يضعف العزل الخارجي، لذا يُبنى المشتق بمسافات زحف وعزل أكبر ويكبر الهيكل إلى 1200 × 1350 × 2900 مم، بينما يضيق مدى التيار إلى 630/1000/1250 A. أرسل ارتفاع التركيب وأدنى حرارة سنوية ودرجة التلوث معا؛ وتُحسب المواقع فوق 2000 م لتنسيق العزل على أساس المشروع.

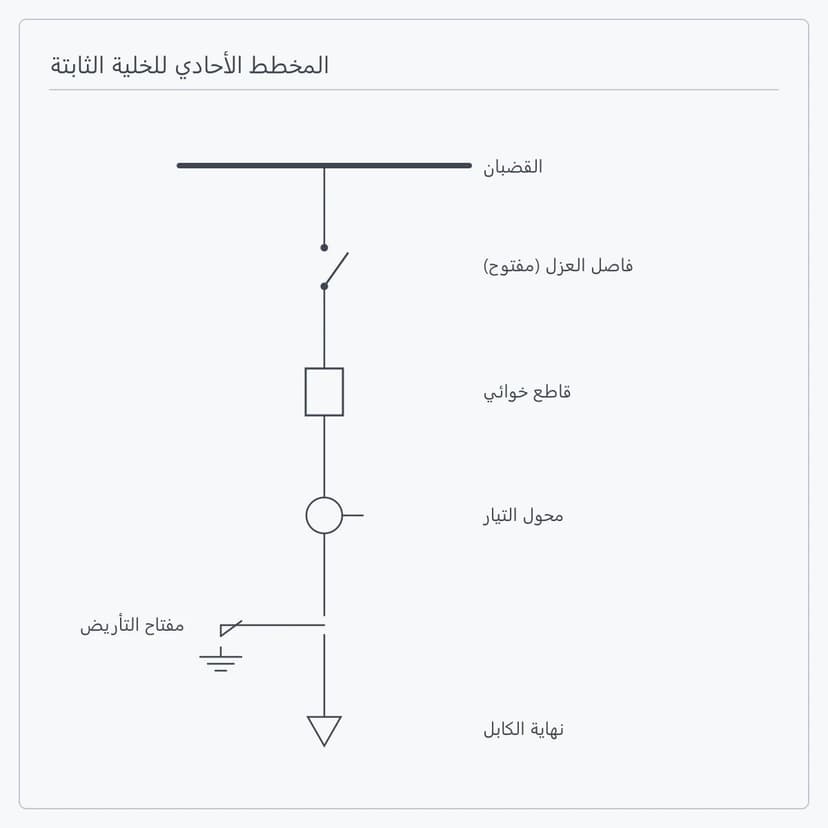

ثلاثة أمور تكفي لمخطط أولي: المخطط الأحادي للجهد المتوسط، والجهد المقنن مع تيار كل دارة، وقدرة القصر ومدتها. ولعرض بمستوى التعاقد أضف قائمة الخلايا مع وظيفة كل خلية (دخل، ربط، مغذي، قياس، محول جهد)، ومخطط الحماية وبروتوكول الاتصال، ومقاطع الكابلات واتجاه الدخول، وجهد تغذية التحكم، وارتفاع وظروف التركيب، ومعايير وقائمة وثائق سوق الوجهة.

تمنع الفصل أو الوصل الخاطئ للقاطع، ومناورة فاصل العزل تحت الحمل، والتأريض مع وجود جهد، والتكهيب على تأريض مركَّب، والدخول إلى خلية مكهربة. وتحقق سلسلة XGN ذلك بتعشيق ميكانيكي قسري: فاصل العزل والقاطع الخوائي ومفتاح التأريض ثلاث وحدات مستقلة تعشّقها الآلية نفسها، فتُمنع المناورة خارج الترتيب منعا ماديا لا بإذن عمل أو دارة كهربائية فحسب. وعند الحاجة إلى تعشيق كهربائي إضافي أو أقفال ملفية للعمل مع نظام أتمتة المحطة يُحسم ذلك مع الاتفاق الفني.

نعم. جهاز القطع الرئيسي قاطع خوائي، وتُعتمد منصة المكوّنات في مرحلة تأكيد المشروع وفق الاتفاق الفني، وتتبع الأنواع والقيم ومدة التوريد ونطاق الوثائق النهائية قائمة المكوّنات المعتمدة. وما يجب التحقق منه بالتوازي هو واجهة التركيب: تغيير علامة القاطع ضمن نمط الخلية نفسه لا يضمن الأبعاد نفسها ولا شوط الآلية ولا توزيع الأطراف الثانوية، وهذا أثقل وزنا في الخلية الثابتة منه في القابلة للسحب لغياب العربة كوسيط قياسي.

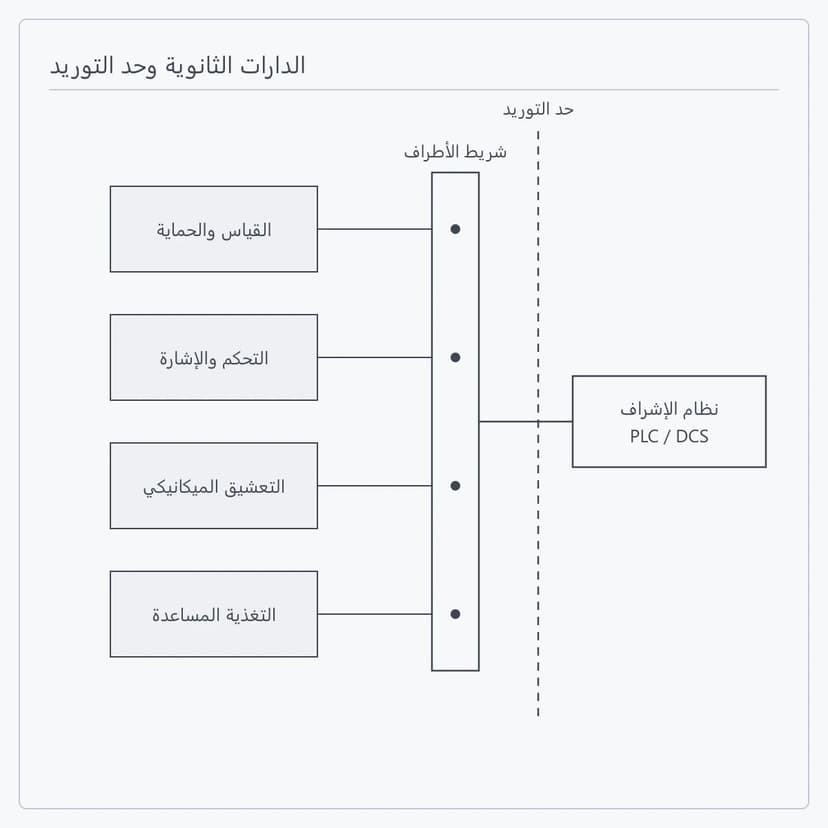

نعم، وغالبا ما تناسب الخلايا الثابتة الوحدة أكثر من القابلة للسحب: فهي أقل عمقا ولا تحتاج ممر سحب، فتتسع وحدة بالطول نفسه لعدد أكبر من الخلايا. تُورَّد المفاتيح كتجهيزات بينما يُورَّد E-House للجهد المتوسط أو الوحدة الكهربائية كغلاف: الأول هو الخلية ذاتها، والثاني يغطي الغلاف وترتيب المعدات والأنظمة المساعدة وتكامل الواجهات. وحين يوضع الصف داخل وحدة كتجهيزات أولية للجهد المتوسط، تفصّل ETENZ الترتيب ووصلات القضبان والواجهات الداخلية، وتُحسم حدود التوريد مرة واحدة في مرحلة العقد.

تشمل الوثائق القياسية المرافقة رسومات المشروع المعتمدة والمخطط الأحادي وقائمة المكوّنات ووثائق التوصيل وقائمة التعبئة. وتصدر سجلات الفحص بالنطاق المتفق عليه في الاتفاق الفني للطلب؛ وعند الحاجة إلى اختبارات بحضور أو صيغة تقرير محددة يُطرح ذلك في مرحلة العرض والتوضيح الفني لترتيب مواعيد الاختبار والحضور.
