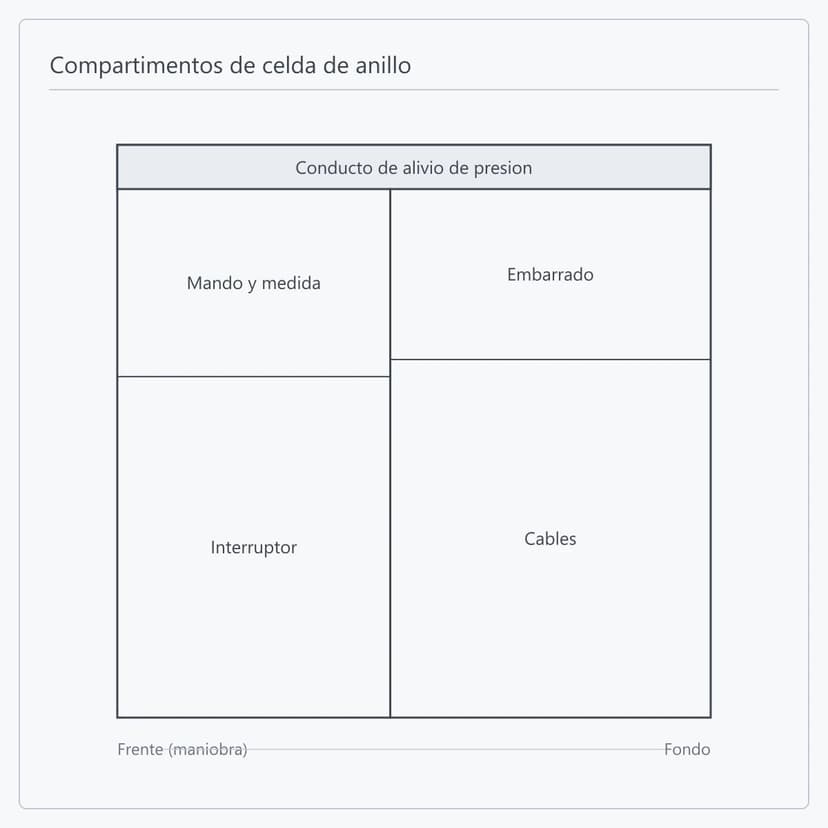

Celda de anillo 12 kV

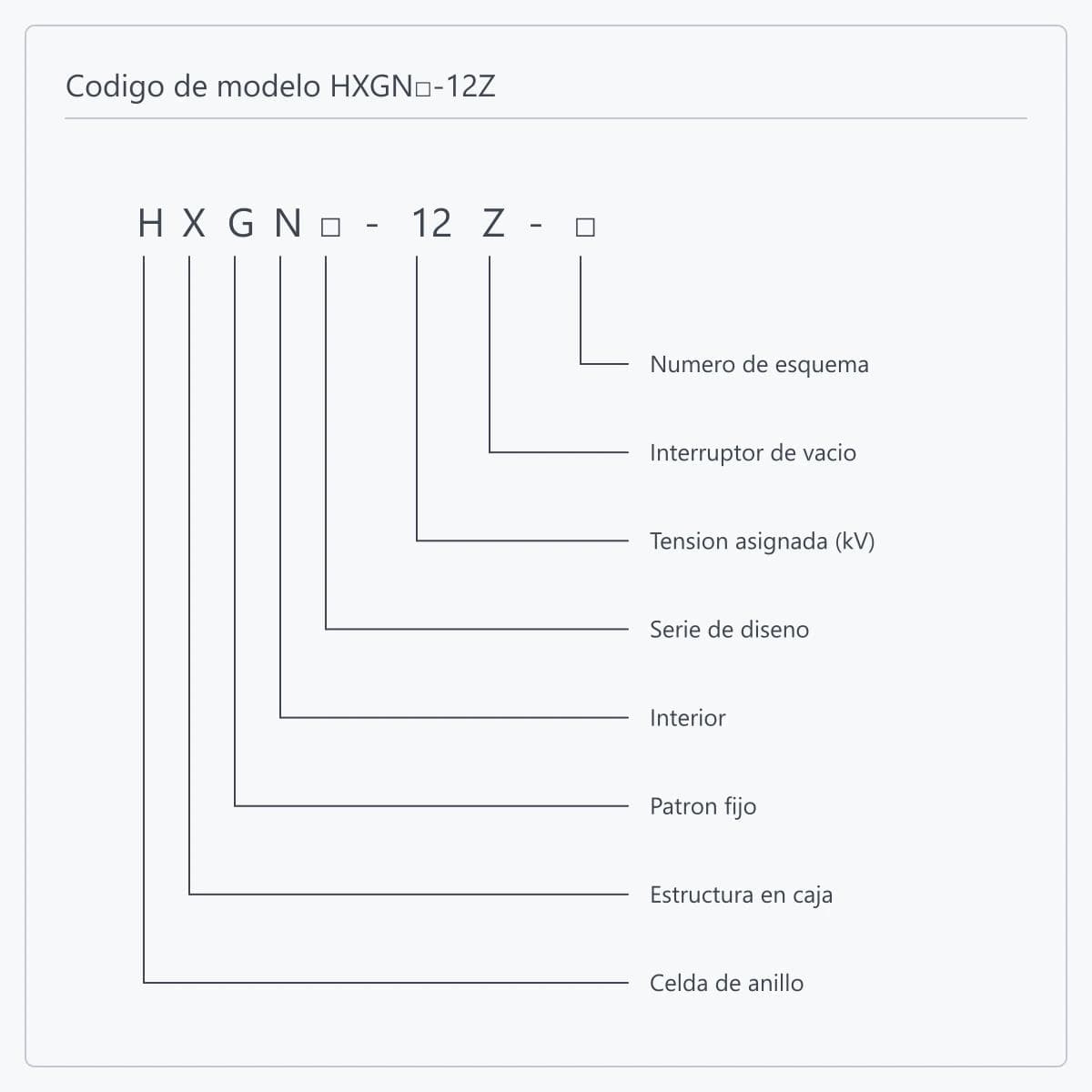

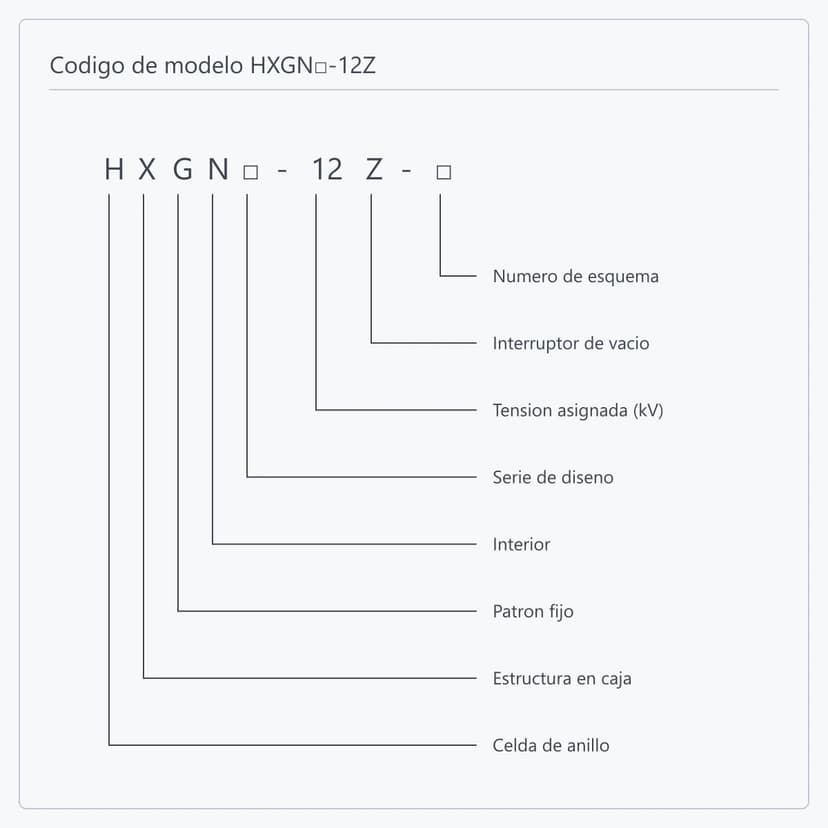

Los valores asignados son los mismos —12 kV, 630 A, 20 kA de corta duración durante 4 s, 50 kA de cresta— así que la elección no se decide por parámetros. El interruptor de SF6 en carga de una XGN15-12(L) va sellado en su depósito, lo que da una extinción estable y larga vida de maniobra, a cambio de llevar el estado de presión al recorrido de inspección, un índice de fuga anual del 1% y la exposición a la normativa de gases fluorados en algunos mercados, con reglas para el fin de vida. La ampolla de vacío de una HXGN□-12Z no necesita reposición de gas ni plantea la cuestión del desecho, con IP2X frente a IP3X y una duración de cortocircuito del seccionador de tierra de 2 s frente a 4 s. Los proyectos con recursos de mantenimiento limitados o en mercados que restringen los gases fluorados van a vacío; los que buscan una solución de depósito sellado con alta resistencia de maniobra van a SF6.

Ocupan puntos distintos de la red. La aparamenta de media tensión está en una subestación, un circuito por celda, con un interruptor automático como aparato principal que despeja cortocircuitos automáticamente mediante relés de protección, lo que encaja con entradas y salidas de gran calibre. Una celda de anillo está sobre un anillo de distribución, varias posiciones en paralelo sobre un mismo tramo de embarrado, con un interruptor en carga como aparato principal —maniobra corriente de servicio pero no corta corriente de cortocircuito— y la salida a transformador confía en un fusible para despejar el cortocircuito una vez. Por eso la celda de anillo es más pequeña, barata y sencilla, con capacidad de protección limitada, y se usa en la capa del transformador de distribución y la distribución terminal. Una disposición habitual en un centro de distribución es la celda de anillo tomando la entrada y alimentando el transformador, con una fila de baja tensión en el secundario.

Porque el circuito de un transformador de distribución lleva una corriente de servicio moderada frente a una corriente de cortocircuito prevista elevada, y un fusible despeja ese cortocircuito más rápido y más barato que un interruptor. El interruptor en carga se ocupa de la maniobra habitual de la corriente en carga y en vacío del transformador, y el fusible actúa una sola vez ante un cortocircuito, tras lo cual se sustituye el cartucho. Los límites del combinado son que una fusión exige a alguien en obra para sustituir el cartucho en vez de un reenganche remoto, y que el fusible tiene un techo de poder de corte asignado, así que un calibre de circuito o una potencia de cortocircuito por encima de cierto nivel llevan el diseño a un interruptor. La potencia del transformador, la potencia de cortocircuito del sistema y la exigencia de maniobra remota son las tres entradas que deciden el camino.

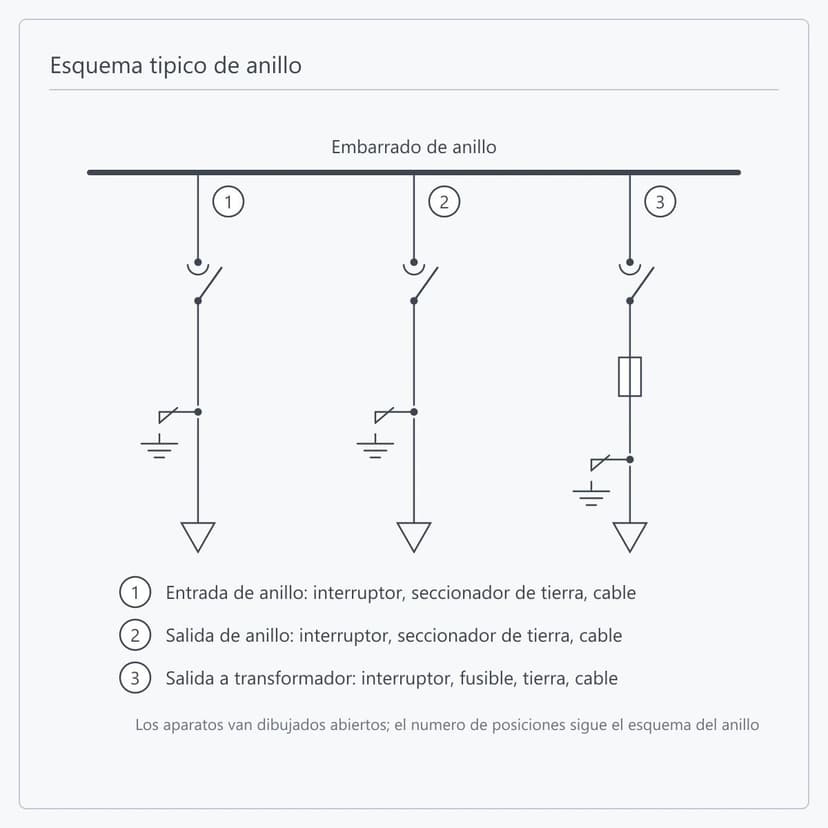

Depende de la conexión del anillo, no de la carga. La composición básica son tres posiciones: una de interruptor en carga para entrada y otra para salida de anillo, más una salida a transformador. Un segundo transformador en el emplazamiento añade una posición de transformador; medida o seccionamiento añaden la posición correspondiente; un emplazamiento terminal sin salida de anillo conserva una única posición de entrada. Envíe el esquema de conexión del anillo, la potencia y el número de transformadores del emplazamiento, y si hacen falta medida y automatización de red, y se cierran la composición y el número de esquema. El anillo se amplía posición a posición, sin sustituir la fila completa.

El índice de fuga anual es la proporción de gas que el depósito sellado puede perder al año en condiciones normales de servicio. Es una cifra de estanqueidad, no una instrucción de reponer un 1% cada año: a ese ritmo el depósito normalmente no necesita reposición durante su vida de diseño. El mantenimiento habitual consiste en llevar el estado de presión al recorrido de inspección: la presión asignada es 0,04 MPa (20 C, manométrica), y una indicación que cae en la banda de alarma se remite para su tratamiento en lugar de abrirse en obra. Al final de la vida, el SF6 se recupera y se gestiona conforme a la normativa local de gases fluorados y no debe liberarse. Estas cláusulas se escriben en el acuerdo técnico según las reglas del mercado de destino.

Tres cosas dan un esquema preliminar: la conexión del anillo y la posición del emplazamiento en él, la tensión y la corriente asignadas, y la potencia de cortocircuito del sistema. Para una oferta contractual, añada la potencia y el número de transformadores del emplazamiento, la composición de posiciones y el número de esquema previstos, el medio de extinción preferido, secciones de cable y dirección de entrada, tensión de alimentación de mando, si la celda se integra en un sistema de automatización de red y bajo qué protocolo, el entorno de instalación, y las normas y la lista de documentos del mercado de destino.

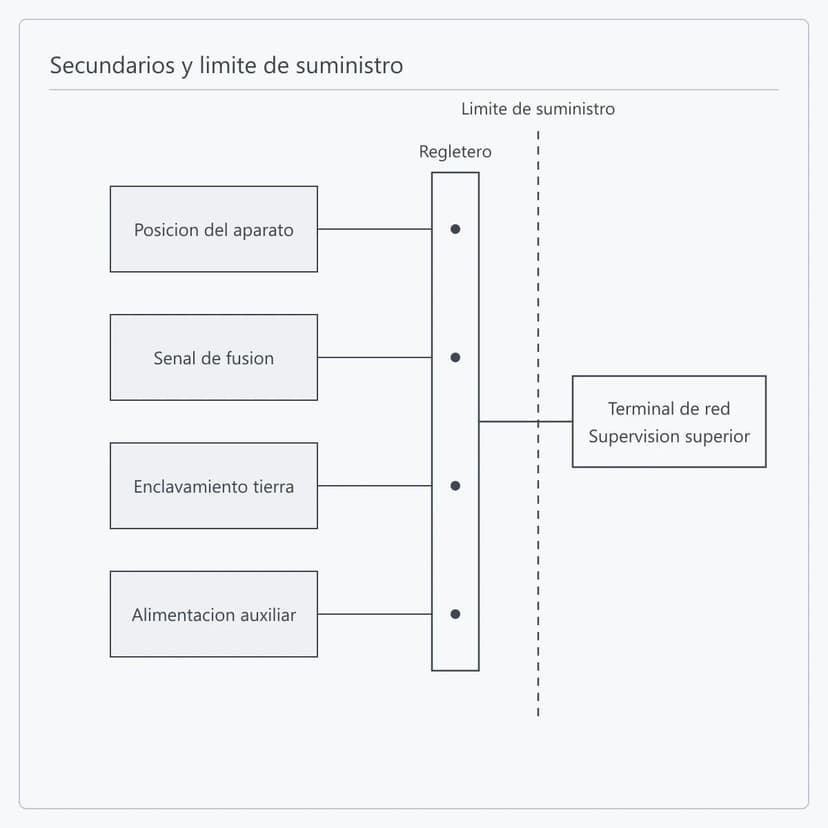

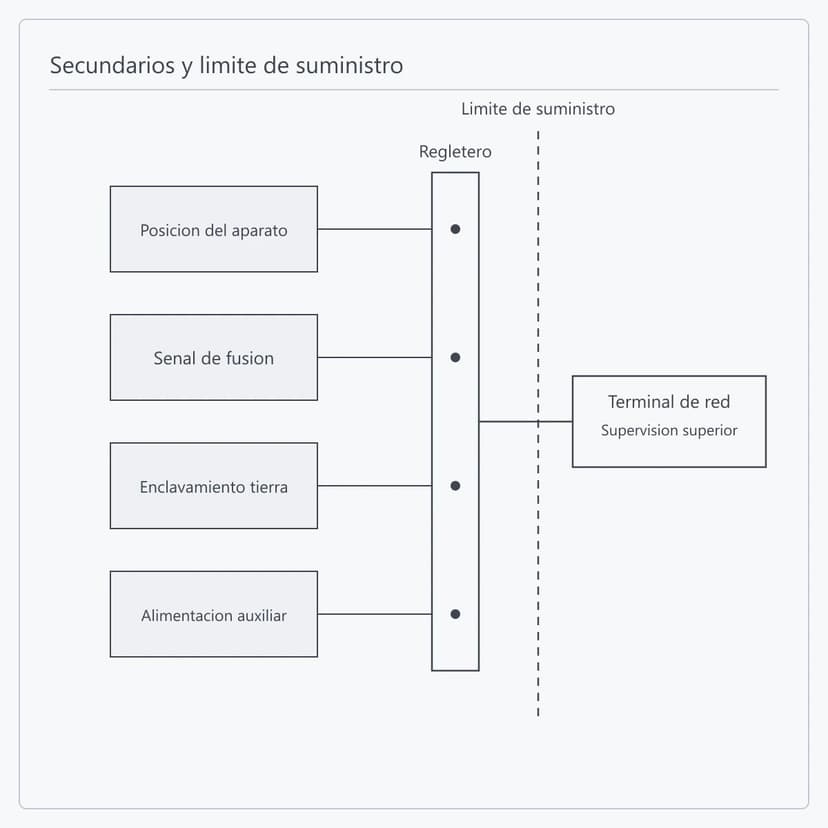

Sí, y es una de las formas más habituales en que esta familia se entrega completa. La aparamenta se suministra como equipo mientras que un centro de transformación prefabricado o un módulo eléctrico se suministra como envolvente: lo primero es la celda en sí, lo segundo cubre envolvente, disposición de equipos, sistemas auxiliares e integración de interfaces. Cuando la fila va dentro de un módulo como equipo principal de media tensión, ETENZ detalla la disposición de posiciones, las conexiones de embarrado, la entrada de cables y las interfaces internas, y el límite de suministro se cierra de una vez en la fase contractual.

La documentación estándar que viaja con las celdas son los planos aprobados de proyecto, el esquema de anillo, la lista de componentes, la documentación de cableado y el albarán de embalaje. Los registros de inspección se emiten con el alcance acordado en el acuerdo técnico del pedido; cuando se necesitan ensayos presenciados o un formato de informe concreto, conviene plantearlo en oferta y aclaración técnica para reservar fechas de ensayo y presencia.
