Celdas de media tensión fijas - Serie XGN

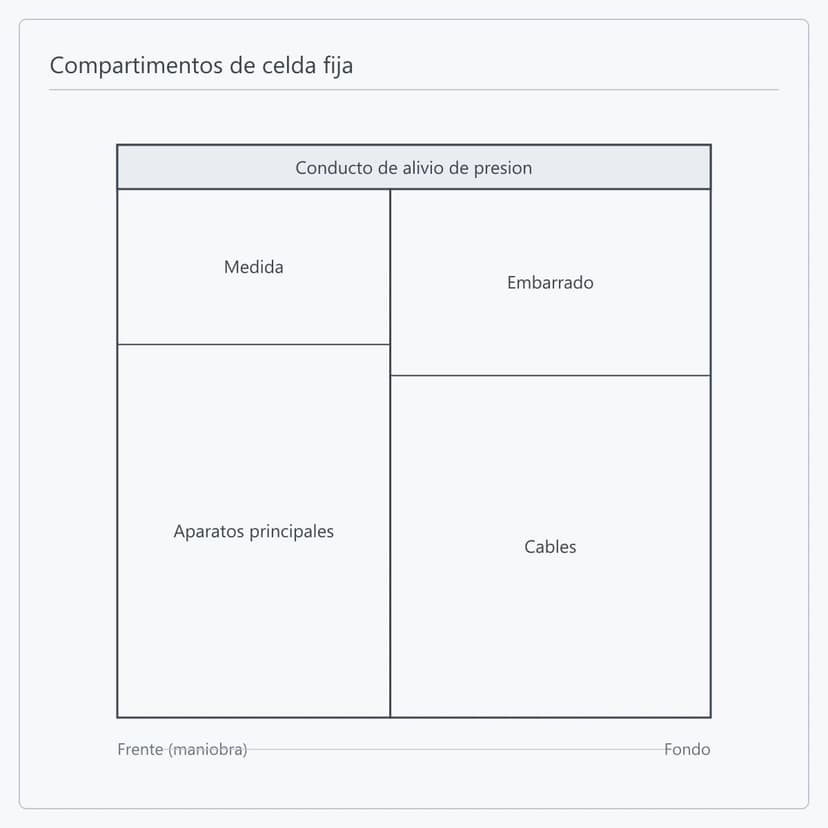

La diferencia está en el seccionamiento y el mantenimiento, no en las prestaciones eléctricas. La celda extraíble monta el interruptor sobre un carro, lo saca entero para el mantenimiento, practica el corte con ese mismo movimiento y restablece el servicio rápido cambiando por un carro de reserva. La celda fija atornilla el interruptor en su sitio, practica el corte con el seccionador y exige dejar el circuito sin tensión y puesto a tierra antes de trabajar dentro. Las extraíbles son mayores y más caras, y encajan en entradas de transformador y salidas críticas donde importa restablecer rápido; las fijas son más sencillas, pequeñas y económicas, y encajan en instalaciones con muchos circuitos de criticidad normal, centros de transformación compactos y salas reducidas. Mezclar ambas en una misma subestación es habitual.

Empiece por la corriente asignada. XGN2-12 cubre 630-3150 A con poder de corte de 20/31,5/40 kA y reúne el extremo superior de corriente y de cortocircuito entre los tres, así que las entradas principales y las salidas de gran calibre van ahí. XGN66-12 cubre 630/1250/1600 A con 20/31,5 kA de corta duración en 900 x 950 x 2300 mm, la mitad del volumen de una celda convencional, y está pensado para centros de transformación compactos, subestaciones enterradas y salas pequeñas. YF-XGN450-12 es una derivación miniaturizada, aislada en aire y más comprimida, apta para unidades de anillo y automatización de red, con sus valores asignados confirmados por proyecto. Los tres son celdas de 12 kV de interior tipo caja fijas y pueden mezclarse en una misma fila.

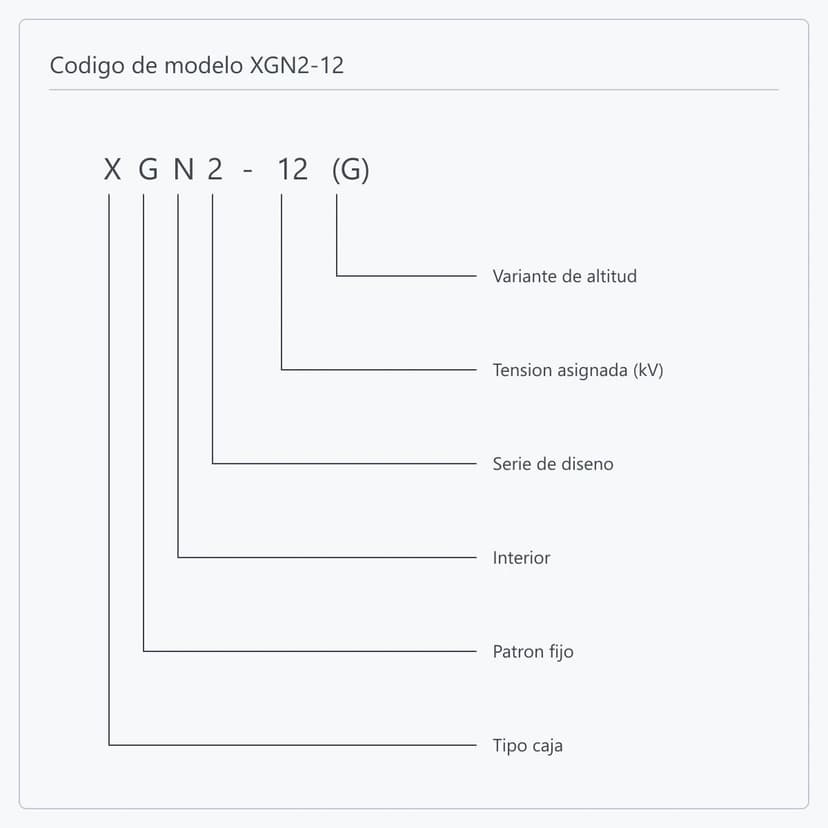

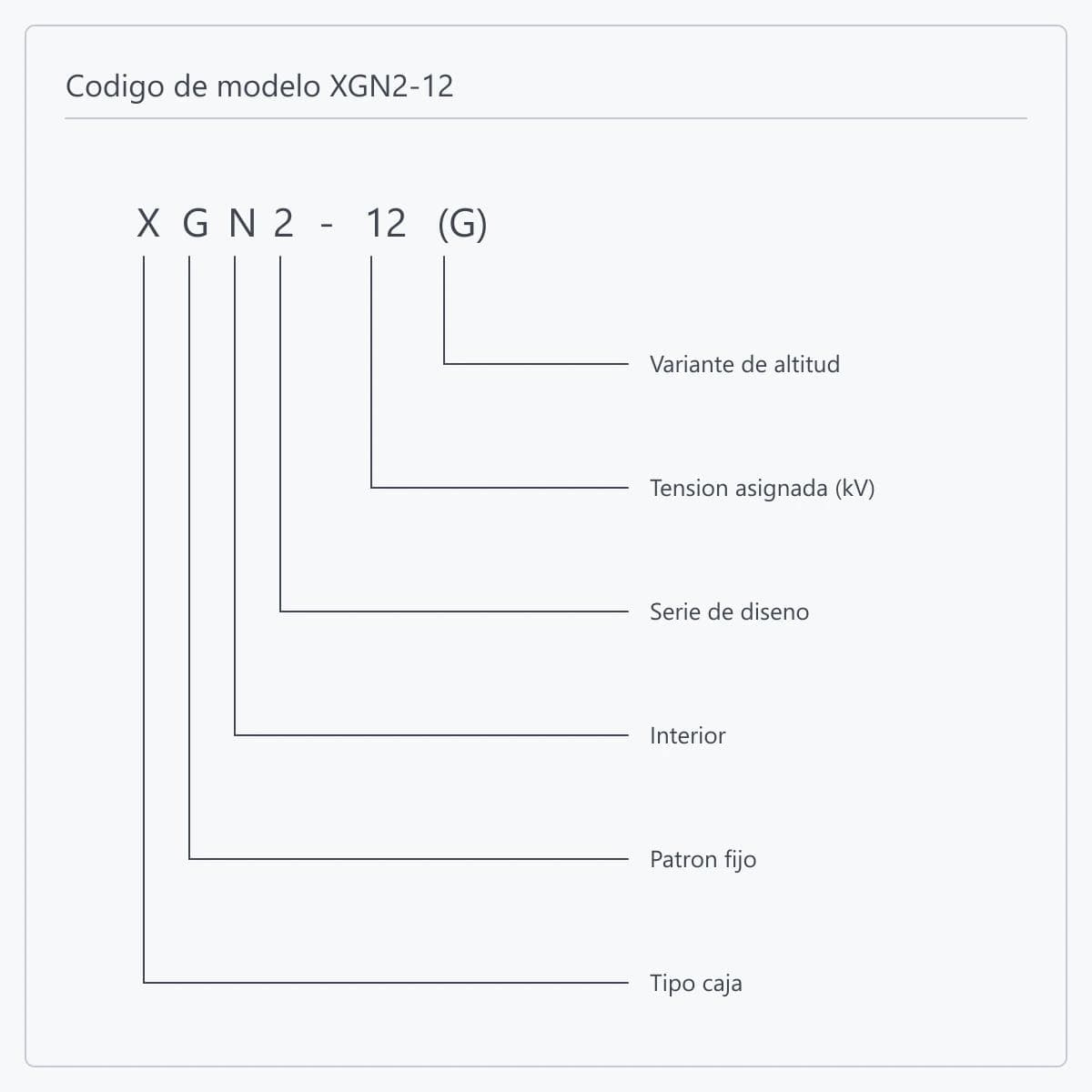

XGN2-12 tiene derivación de altitud, escrita XGN2-12(G). La menor densidad del aire debilita el aislamiento externo, así que la derivación se construye con líneas de fuga y distancias de aislamiento aumentadas y la envolvente crece a 1200 x 1350 x 2900 mm, mientras la gama de corriente se estrecha a 630/1000/1250 A. Indique la altitud de instalación, la temperatura mínima anual y el nivel de contaminación; los emplazamientos por encima de 2000 m se calculan por proyecto para la coordinación de aislamiento.

Tres cosas dan un esquema preliminar: el unifilar de media tensión, la tensión asignada con la corriente de cada circuito, y la potencia de cortocircuito con su duración. Para una oferta contractual, añada la lista de celdas con la función de cada una (entrada, acoplamiento, salida, medida, TT), el esquema de protección y el protocolo de comunicación, secciones de cable y dirección de entrada, tensión de alimentación de mando, altitud y condiciones de instalación, y las normas y la lista de documentos del mercado de destino.

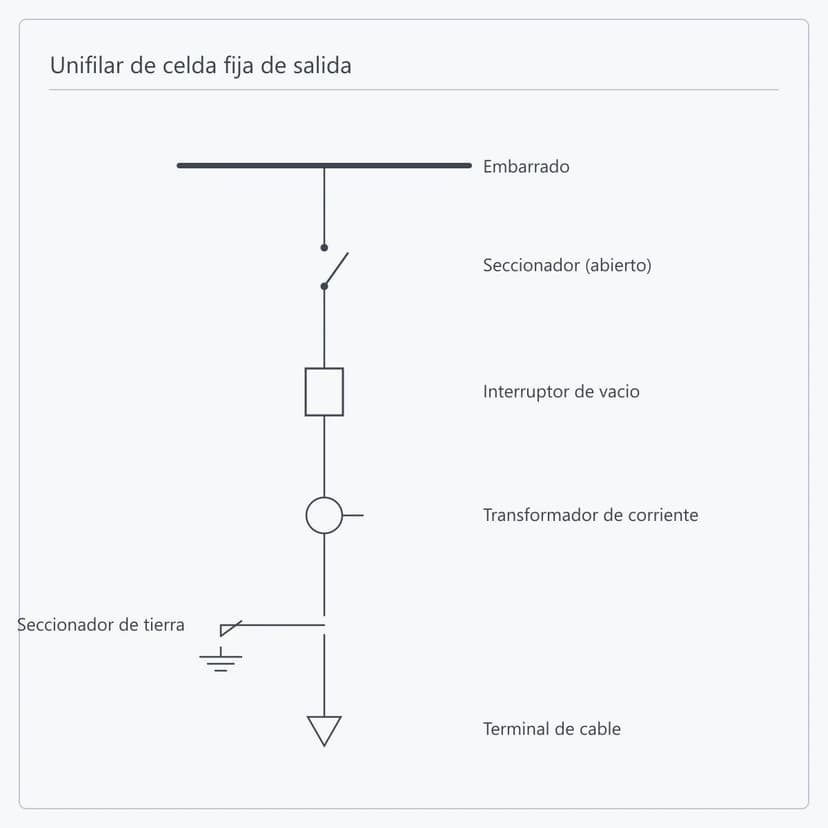

Previenen maniobrar el interruptor por error, maniobrar el seccionador en carga, poner a tierra con tensión presente, dar tensión sobre una puesta a tierra aplicada, y entrar en un compartimento en tensión. La serie XGN lo consigue con enclavamiento mecánico forzado: el seccionador, el interruptor de vacío y el seccionador de tierra son tres unidades independientes enclavadas por el propio mecanismo, de modo que una maniobra fuera de orden queda físicamente bloqueada y no simplemente prohibida por un permiso o un circuito eléctrico. Cuando hace falta enclavamiento eléctrico adicional o cerraduras de solenoide para trabajar con el sistema de automatización, se cierra junto con el acuerdo técnico.

Sí. El aparato principal de maniobra es un interruptor automático de vacío, y la plataforma de componentes se acuerda en la fase de confirmación de proyecto según el acuerdo técnico, con los tipos, valores, plazo y alcance documental finales siguiendo la lista de componentes confirmada. Lo que conviene comprobar en paralelo es la interfaz de montaje: cambiar de marca de interruptor dentro del mismo tipo de celda no garantiza las mismas cotas de montaje, recorrido del mecanismo ni asignación de bornes secundarios, y eso pesa más en una celda fija que en una extraíble, porque no hay carro que actúe de intermediario normalizado.

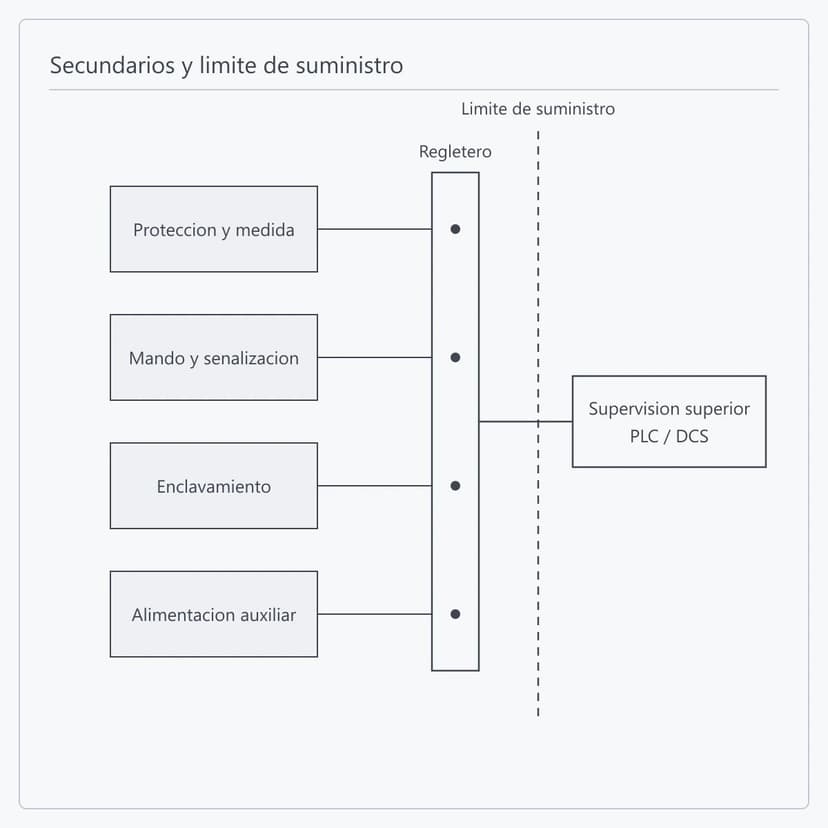

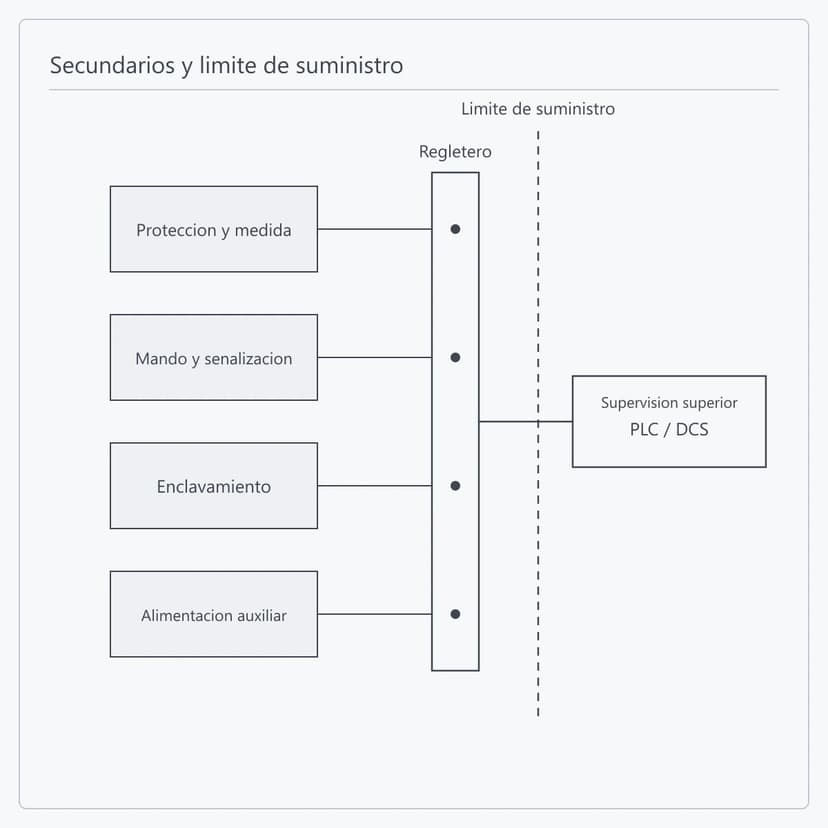

Sí, y las celdas fijas suelen encajar mejor en un módulo que las extraíbles: son menos profundas y no necesitan pasillo de extracción, así que un módulo de la misma longitud aloja más celdas. La aparamenta se suministra como equipo mientras que un E-House de media tensión o un módulo eléctrico se suministra como envolvente: lo primero es la celda en sí, lo segundo cubre envolvente, disposición de equipos, sistemas auxiliares e integración de interfaces. Cuando la fila va dentro de un módulo como equipo principal de media tensión, ETENZ detalla la disposición, las conexiones de embarrado y las interfaces internas, y el límite de suministro se cierra de una vez en la fase contractual.

La documentación estándar que viaja con las celdas son los planos aprobados de proyecto, el unifilar, la lista de componentes, la documentación de cableado y el albarán de embalaje. Los registros de inspección se emiten con el alcance acordado en el acuerdo técnico del pedido; cuando se necesitan ensayos presenciados o un formato de informe concreto, conviene plantearlo en oferta y aclaración técnica para reservar fechas de ensayo y presencia.
