Adecuado para subestaciones, conexión a red de energías renovables, estaciones de almacenamiento de energía, distribución de energía para centros de datos, instalaciones industriales, salas de distribución de campus, sitios de comunicaciones edge y subestaciones móviles.
ABS
ISO 14001
ISO 45001
ISO 9001
E-House de Control
E-House OEM/ODM de equipos secundarios para integradores de sistemas eléctricos, fabricantes de armarios y equipos de proyecto: disposición de armarios, prefabricación de sistemas auxiliares y entrega integral.
E-House para Equipos SecundariosDistribución Eléctrica para Conexión de RenovablesEstacion de Almacenamiento de Energía en BateríasUnidad de Distribución Eléctrica para Sitios de CómputoSala de Control PLC/MCC
Parámetros Clave
20 / 40ft
Tamaño
IP54 / 55
Protección
C3-C5
Corrosión
25 años
Vida útil
Características del Producto
Layout del Recinto
Distribución desarrollada a partir de la lista de paneles y el diagrama de control — anchos de pasillo, apertura de puertas, posiciones de reserva y rutas de bandejas confirmadas, con acceso frontal y mantenimiento trasero coordinados antes de fabricación.
Layout del Recinto
Distribución desarrollada a partir de la lista de paneles y el diagrama de control — anchos de pasillo, apertura de puertas, posiciones de reserva y rutas de bandejas confirmadas, con acceso frontal y mantenimiento trasero coordinados antes de fabricación.
Layout del Recinto
Distribución desarrollada a partir de la lista de paneles y el diagrama de control — anchos de pasillo, apertura de puertas, posiciones de reserva y rutas de bandejas confirmadas, con acceso frontal y mantenimiento trasero coordinados antes de fabricación.
Alimentación Auxiliar
Iluminación, auxiliares, barras de tierra, pararrayos, cajas de bornes y rutas de cables prefabricadas en fábrica. El equipo de obra conecta por lista de interfaces — sin aperturas ni recableado adicional.
HVAC y Deshumidificación
Climatización, ventilación, deshumidificación y monitoreo ambiental configurados según carga térmica, clima del sitio, altitud y operación desatendida.
Seguridad e Incendios
Control de acceso, vídeo, detección de humo/temperatura, contra incendios e iluminación de emergencia prefabricados con el recinto — condiciones de seguridad completas para operación desatendida.
Monitoreo y Comunicaciones
Posiciones de armario, rutas de cables e interfaces reservadas para SCADA, EMS, BMS y control de estación — pre-adaptadas a plataformas de monitoreo y protocolos, listas para conectar a la llegada.
Entrega en Serie
Tipos de recinto estándar, bibliotecas de interfaces y documentos de proceso para programas en serie — imagen de marca, embalaje con placa e inspección de fábrica coordinados según requisitos del cliente.
Detalles del Producto
El E-House de Control se basa en una estructura de acero transportable, elevable y mantenible que proporciona espacio de instalación centralizado para equipos de protección, control, comunicaciones, alimentación CC, SAI y control de estación. El diseño del recinto se adapta a la zonificación, configuración de puertas, entradas de cables, acceso de mantenimiento y requisitos de interfaces — confirmados a partir de la lista de equipos del cliente antes de la fabricación.
La distribución interna debe coordinar dimensiones de paneles, operación frontal, mantenimiento trasero, cableado de bornes, rutas de fibra, cableado entre paneles, posiciones de reserva y espacio de ampliación. ETENZ desarrolla bases de instalación, anchos de pasillos, apertura de puertas, topes y rutas de bandejas a partir de la lista de paneles y el diagrama de control de estación — el layout confirmado se convierte en la base de fabricación.
Entradas de cables, bandejas, rutas de fibra, cajas de bornes, barras de tierra, pararrayos, cableado entre paneles e interfaces de comunicaciones de campo pueden prefabricarse en condición lista para instalación. El diseño de interfaces se coordina con el cableado de sitio y la arquitectura de comunicaciones — reduciendo el trabajo de modificación en campo.
Los equipos secundarios son sensibles a temperatura, humedad, condensación, polvo y continuidad de alimentación. La configuración de HVAC sigue la carga térmica de los equipos, el clima del sitio, la altitud, el nivel anticorrosión y los requisitos de operación desatendida. Aire acondicionado, ventilación, deshumidificación, filtración e interfaces de monitoreo ambiental se coordinan con el diseño del recinto y se confirman antes de la fabricación.
Para fabricantes de relés de protección, suministradores de equipos de automatización, integradores de sistemas, equipos de entrega de proyecto y programas de entrega internacional, ETENZ apoya el diseño detallado estructural, verificación de prototipos, replicación en serie, imagen de marca, embalaje con placa, inspección previa al envío y documentación de entrega. Los programas en serie pueden estandarizar tipos de recintos, bibliotecas de interfaces y procedimientos de inspección.
Opciones de alcance de entrega
Alcance 1
Suministro de envolvente (interfaces reservadas)
Alcance 1Suministro de envolvente (interfaces reservadas)
Para proyectos con capacidad propia de integración de equipos secundarios y puesta en marcha del control de subestación. Se suministran estructura, cerramiento, protección, pasos e interfaces de montaje de armarios, con entradas y salidas de cable, recorridos de fibra, bandejas, puesta a tierra, protección contra rayos, alumbrado y tomas de mantenimiento prefabricados, reduciendo perforaciones, cableado y coordinación en obra.
Alcance incluido:
Estructura de caseta diseñada y fabricada
Puertas, ventanas, pasos, compartimentos y pasillos de mantenimiento a medida
Bancadas de armarios e interfaces de montaje reservadas
Recorridos de cable, fibra, puesta a tierra y protección contra rayos prefabricados
Interfaces de alumbrado, alimentación de mantenimiento y puesta a tierra
Recubrimiento anticorrosión y configuración de protección a la intemperie
Interfaces de izado, transporte y embalaje diseñadas
Alcance 1
Suministro de envolvente (interfaces reservadas)
Alcance 1Suministro de envolvente (interfaces reservadas)
Para proyectos con capacidad propia de integración de equipos secundarios y puesta en marcha del control de subestación. Se suministran estructura, cerramiento, protección, pasos e interfaces de montaje de armarios, con entradas y salidas de cable, recorridos de fibra, bandejas, puesta a tierra, protección contra rayos, alumbrado y tomas de mantenimiento prefabricados, reduciendo perforaciones, cableado y coordinación en obra.
Alcance incluido:
Estructura de caseta diseñada y fabricada
Puertas, ventanas, pasos, compartimentos y pasillos de mantenimiento a medida
Bancadas de armarios e interfaces de montaje reservadas
Recorridos de cable, fibra, puesta a tierra y protección contra rayos prefabricados
Interfaces de alumbrado, alimentación de mantenimiento y puesta a tierra
Recubrimiento anticorrosión y configuración de protección a la intemperie
Interfaces de izado, transporte y embalaje diseñadas
Especificaciones Técnicas
Tipo de sistema
Paneles de protección, control, comunicaciones, control de estación y automatización
Alimentación de control
AC 220 / 230 V; DC 48 / 110 / 220 V
Interfaz de comunicaciones
Fibra, Ethernet, RS-485 e interfaces IEC 61850-ready
Interfaz de monitoreo
SCADA / EMS / BMS / control de estación
Tamaño del módulo
20ft / 40ft o módulo transportable a medida
Grado de protección
IP54 / IP55
IEC 60529
Clase anticorrosión
C3-C5 configurable (ISO 12944)
Ambiente HVAC
-20 a +55, ventilación / A/A / deshumidificación
°C
Tierra y pararrayos
Barra equipotencial, terminales externos e interfaz de pararrayos
Adaptación normativa
Documentación de interfaces IEC / IEEE / UL según proyecto
Vida útil de diseño estructural
25 años
Paneles pared / techo
Techo 2,0 / pared 1,6–2,0 (acero galvanizado)
mm
Aislamiento
50 (lana de roca)
mm
Estructura
Acero en U / tubo cuadrado
Garantía
12 meses (ampliable a 24, según proyecto)
| Parámetro | Especificación |
|---|---|
| Tipo de sistema | Paneles de protección, control, comunicaciones, control de estación y automatización |
| Alimentación de control | AC 220 / 230 V; DC 48 / 110 / 220 V |
| Interfaz de comunicaciones | Fibra, Ethernet, RS-485 e interfaces IEC 61850-ready |
| Interfaz de monitoreo | SCADA / EMS / BMS / control de estación |
| Tamaño del módulo | 20ft / 40ft o módulo transportable a medida |
| Grado de protección | IP54 / IP55 IEC 60529 |
| Clase anticorrosión | C3-C5 configurable (ISO 12944) |
| Ambiente HVAC | -20 a +55, ventilación / A/A / deshumidificación °C |
| Tierra y pararrayos | Barra equipotencial, terminales externos e interfaz de pararrayos |
| Adaptación normativa | Documentación de interfaces IEC / IEEE / UL según proyecto |
| Vida útil de diseño estructural | 25 años |
| Paneles pared / techo | Techo 2,0 / pared 1,6–2,0 (acero galvanizado) mm |
| Aislamiento | 50 (lana de roca) mm |
| Estructura | Acero en U / tubo cuadrado |
| Garantía | 12 meses (ampliable a 24, según proyecto) |
Preguntas frecuentes del producto
Relés de protección, paneles de control, armarios de comunicaciones, controladores de automatización, paneles CC, SAI, sistemas de control de estación, interfaces SCADA/EMS/BMS, distribución de fibra, monitoreo ambiental, contra incendios y control de acceso.
Sí. ETENZ fabrica según marca, lista de paneles, estándares de interfaces, dimensiones del recinto y calendario de entrega en serie del cliente.
Tipo de aplicación y ubicación del sitio, lista de paneles y dimensiones, diagrama de control de estación, dirección y cantidad de entradas de cables, requisitos de comunicaciones y fibra, necesidades de HVAC, grado de protección, nivel anticorrosión, restricciones de transporte y cantidad estimada.
Sí. El Suministro de envolvente, la Integración de subsistemas, la Entrega de caseta terminada y OEM/ODM marca del cliente están disponibles según el alcance de equipos del cliente.
La estructura, grado de protección, anticorrosión, interfaces eléctricas, comunicaciones, HVAC, seguridad y documentación pueden adaptarse a IEC, ANSI/IEEE, BS EN y otras normas especificadas en el proyecto.
Soluciones relacionadas
Infraestructura prefabricada

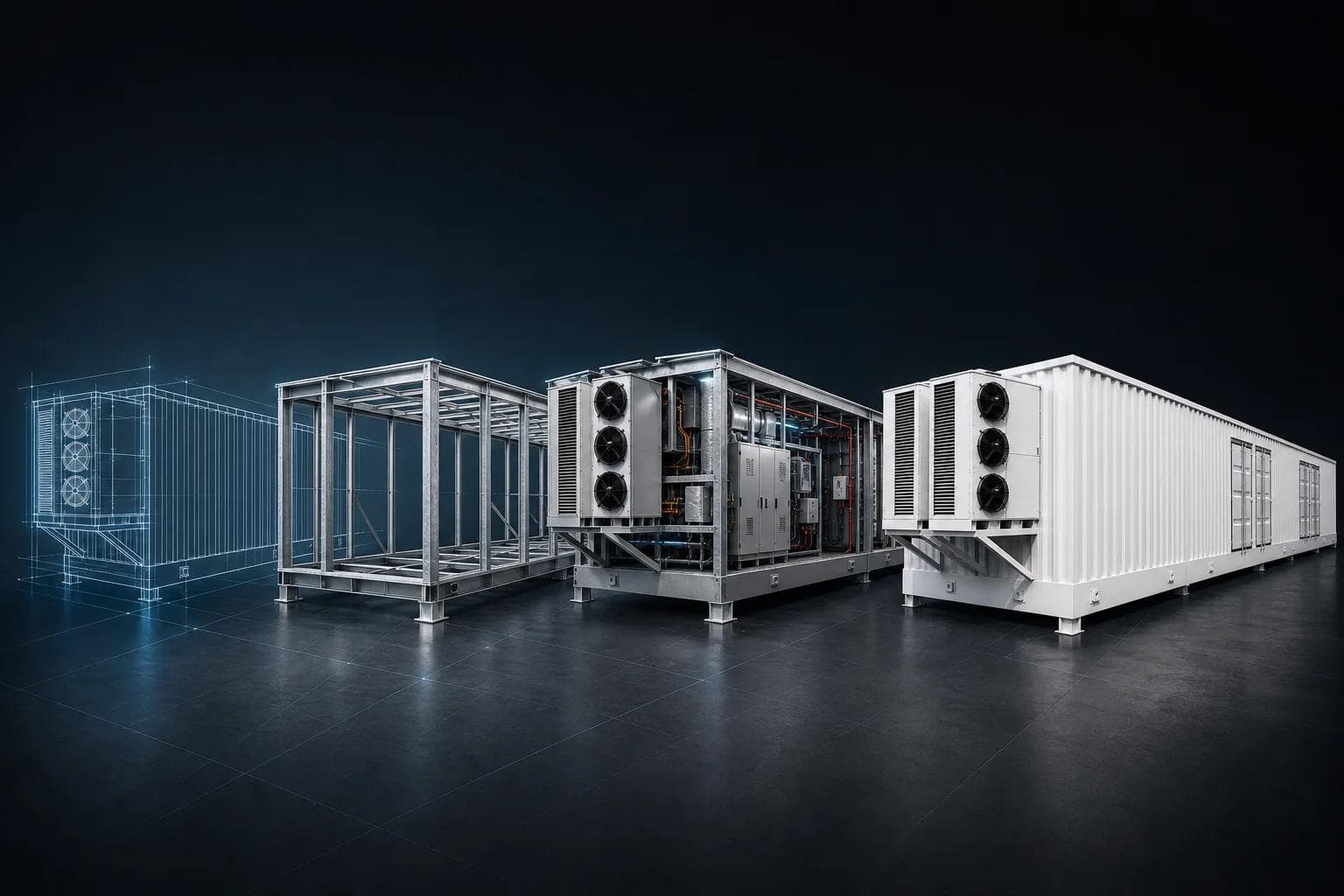

Solución de fabricación de envolventes prefabricadas a medida
