Cellules MT fixes - Série XGN

La différence tient au sectionnement et à la maintenance, pas aux performances électriques. La cellule débrochable monte le disjoncteur sur un chariot, le sort entièrement pour la maintenance, réalise la coupure par ce mouvement même, et rétablit vite l'alimentation en montant un chariot de rechange. La cellule fixe boulonne le disjoncteur à demeure, réalise la coupure avec le sectionneur, et impose de mettre le circuit hors tension et à la terre avant toute intervention. Les débrochables sont plus grandes et plus coûteuses, et conviennent aux arrivées transformateur et départs critiques où le rétablissement rapide compte ; les fixes sont plus simples, plus compactes et moins chères, et conviennent aux installations à départs nombreux de criticité ordinaire, aux postes préfabriqués et aux locaux exigus. Les mélanger dans un même poste est courant.

Commencez par le courant assigné. XGN2-12 couvre 630-3150 A avec un pouvoir de coupure de 20/31,5/40 kA et porte le haut de gamme en courant comme en court-circuit parmi les trois : les arrivées principales et les gros départs y vont. XGN66-12 couvre 630/1250/1600 A avec 20/31,5 kA de courte durée dans une enveloppe de 900 x 950 x 2300 mm, environ la moitié du volume d'une cellule classique, conçue pour les postes préfabriqués, les postes enterrés et les petits locaux. YF-XGN450-12 est une variante miniaturisée, isolée dans l'air et davantage comprimée, adaptée aux unités en boucle et à l'automatisation de réseau, ses valeurs assignées étant confirmées par projet. Les trois sont des cellules 12 kV d'intérieur type coffret fixes et peuvent cohabiter dans un même tableau.

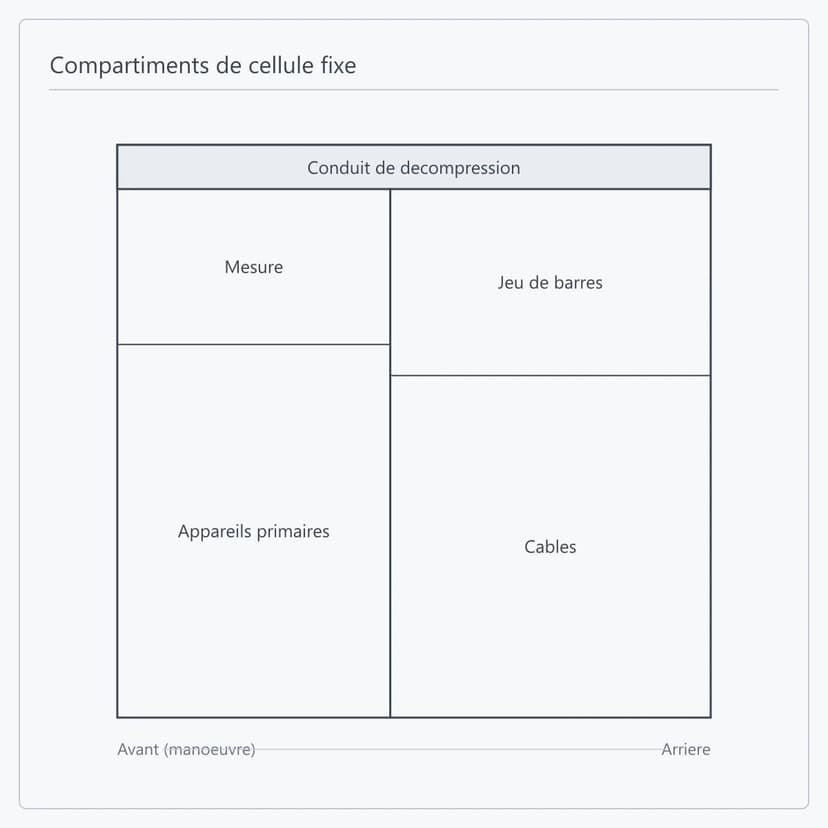

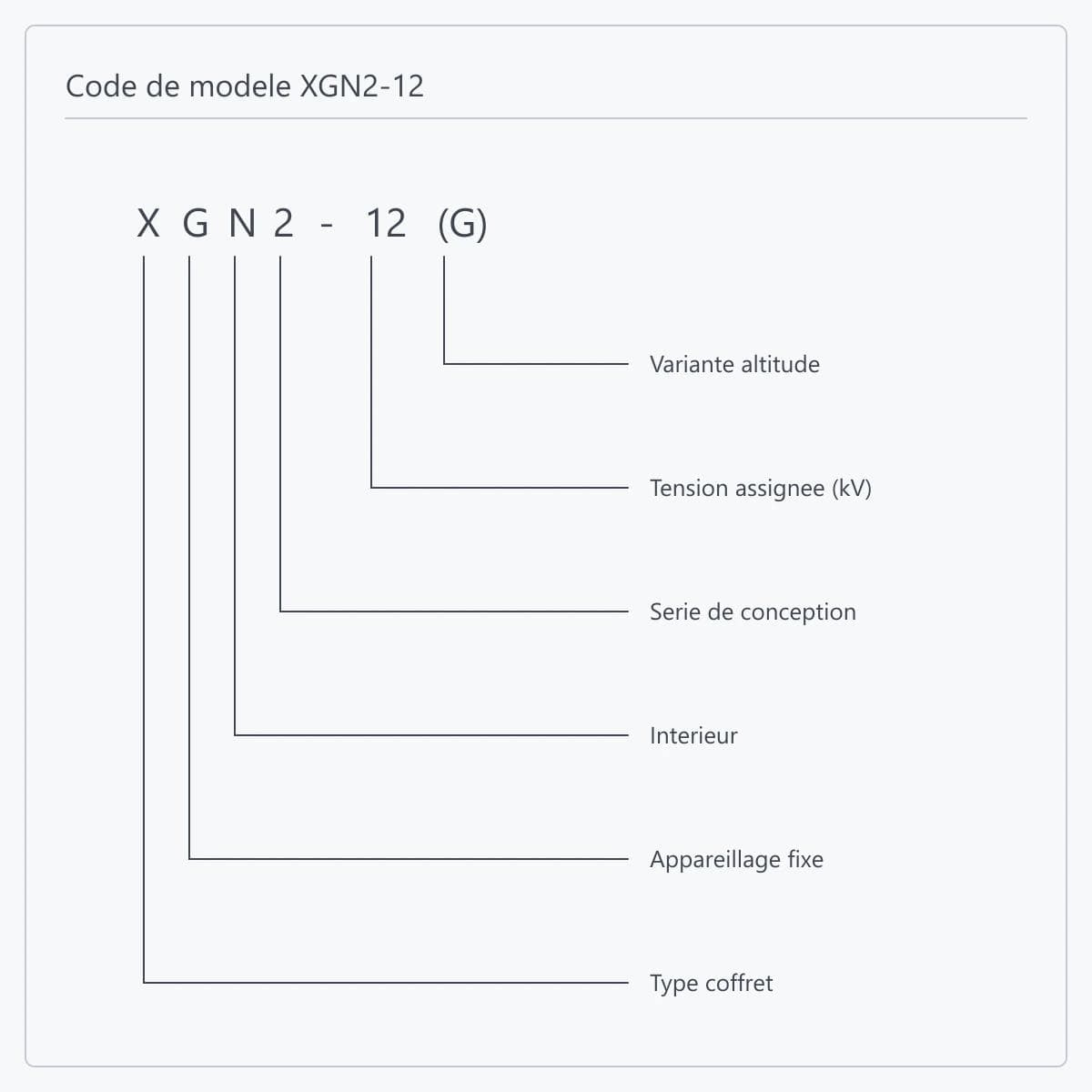

XGN2-12 dispose d'une variante altitude, notée XGN2-12(G). La densité de l'air plus faible affaiblit l'isolement externe : la variante est donc construite avec des lignes de fuite et des distances d'isolement augmentées, l'enveloppe passe à 1200 x 1350 x 2900 mm et la plage de courant se resserre à 630/1000/1250 A. Transmettez l'altitude d'installation, la température minimale annuelle et le niveau de pollution ; au-delà de 2000 m, la coordination de l'isolement est calculée au cas par cas.

Trois éléments donnent un schéma préliminaire : l'unifilaire moyenne tension, la tension assignée avec le courant de chaque départ, et la puissance de court-circuit avec sa durée. Pour une offre contractuelle, ajoutez la liste des cellules avec la fonction de chacune (arrivée, couplage, départ, comptage, TT), le schéma de protection et le protocole de communication, les sections de câble et le sens d'entrée, la tension d'alimentation de commande, l'altitude et les conditions d'installation, ainsi que les normes et la liste documentaire du marché de destination.

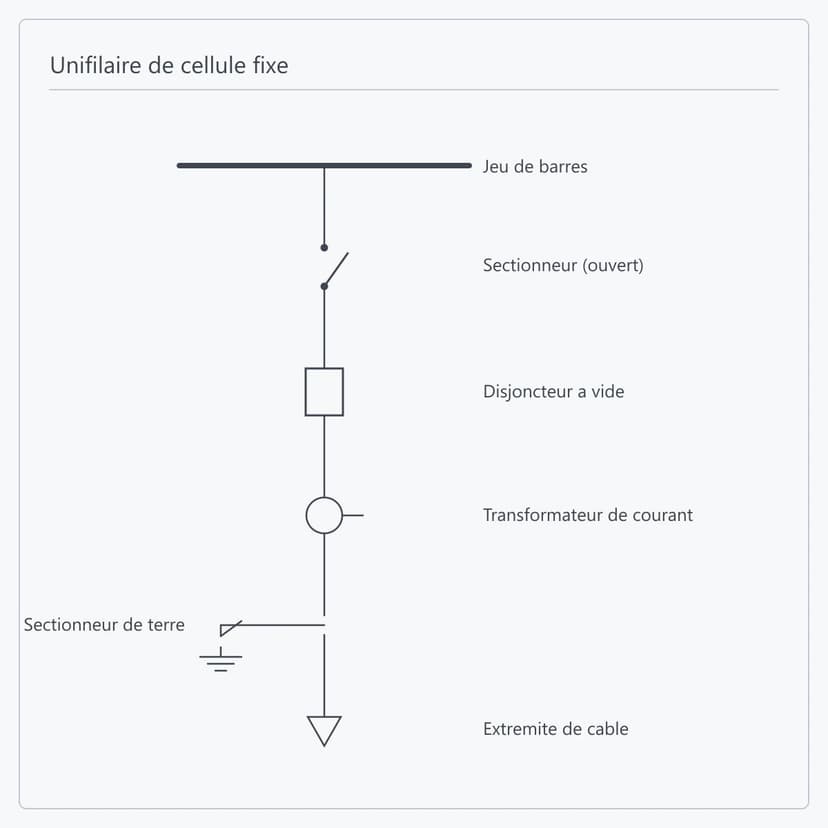

Elles préviennent la manoeuvre intempestive du disjoncteur, la manoeuvre du sectionneur en charge, la mise à la terre sous tension, la remise sous tension sur une terre appliquée, et l'accès à un compartiment sous tension. La série XGN y parvient par verrouillage mécanique forcé : sectionneur, disjoncteur à vide et sectionneur de terre forment trois unités indépendantes verrouillées par le mécanisme lui-même, si bien qu'une manoeuvre hors séquence est physiquement bloquée et pas seulement interdite par une autorisation ou un circuit électrique. Lorsqu'un verrouillage électrique complémentaire ou des serrures à solénoïde sont nécessaires avec le système d'automatisation, cela se règle avec l'accord technique.

Oui. L'appareil principal de coupure est un disjoncteur à vide, et la plateforme de composants se convient au stade de la confirmation du projet, selon l'accord technique, les types, calibres, délais et étendue documentaire définitifs suivant la liste de composants confirmée. Ce qu'il faut vérifier en parallèle, c'est l'interface de montage : changer de marque de disjoncteur dans un même type de cellule ne garantit ni les mêmes cotes de fixation, ni la même course de mécanisme, ni la même affectation de bornes secondaires — et cela pèse davantage sur une cellule fixe que sur une débrochable, faute de chariot faisant office d'intermédiaire normalisé.

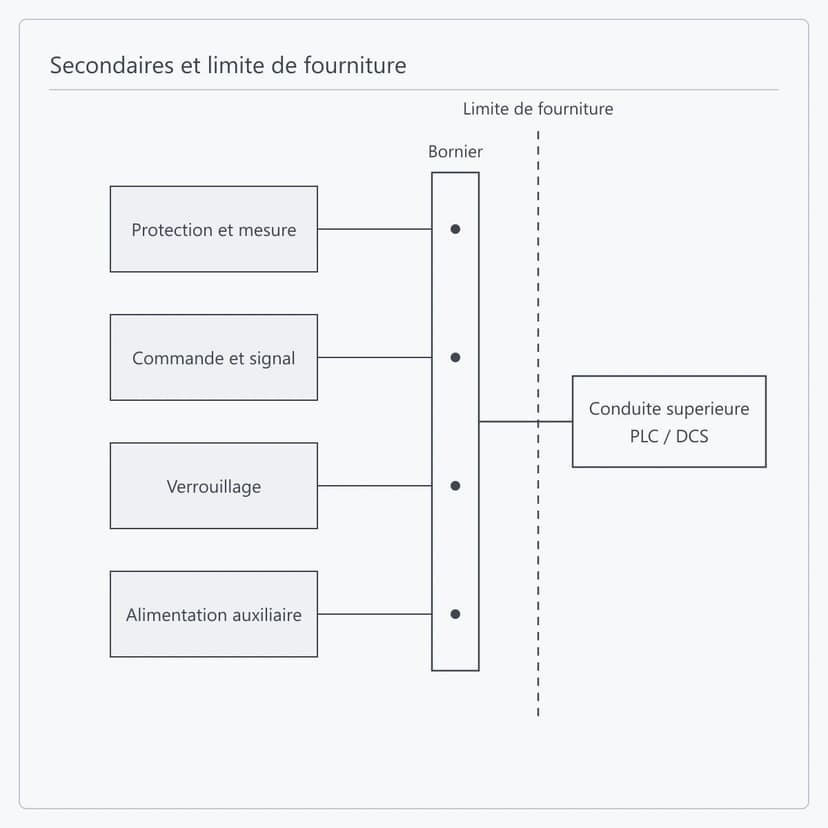

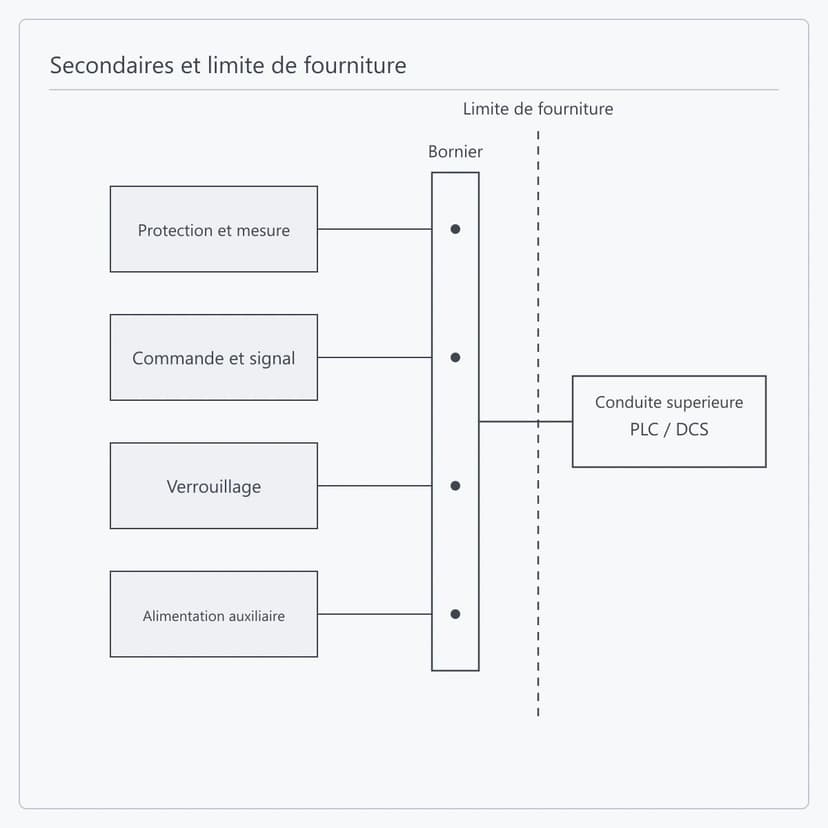

Oui, et les cellules fixes conviennent souvent mieux à un module que les débrochables : moins profondes et sans couloir de débrochage, un module de même longueur accueille davantage de cellules. L'appareillage est fourni en équipement tandis qu'un E-House moyenne tension ou un module électrique est fourni en enveloppe : le premier est la cellule elle-même, le second couvre l'enveloppe, l'implantation des équipements, les systèmes auxiliaires et l'intégration des interfaces. Lorsque le tableau prend place dans un module en équipement principal moyenne tension, ETENZ détaille l'implantation, les raccordements de barres et les interfaces internes, et la limite de fourniture est arrêtée une fois pour toutes au contrat.

La documentation standard livrée avec les cellules comprend les plans de projet approuvés, l'unifilaire, la nomenclature des composants, les documents de câblage et la liste de colisage. Les enregistrements de contrôle sont établis dans l'étendue convenue à l'accord technique de commande ; lorsque des essais en présence ou un format de rapport particulier sont nécessaires, il faut le signaler dès l'offre et la clarification technique afin de réserver les créneaux d'essai.
