Ensembles d'appareillage sous plateforme autorisée

Tout dépend du texte de la spécification. Lorsque la spécification technique nomme une plateforme ABB ou Schneider, ou que la politique de pièces de rechange du maître d'ouvrage est déjà liée à une marque de composants, la plateforme autorisée s'impose ; lorsque la spécification ne fixe que la tension, le courant et le niveau de court-circuit, les types génériques offrent en général plus de latitude de choix et des délais plus courts. ETENZ réalise les deux : transmettez le schéma unifilaire et le texte de la spécification, nous mettons les deux options en regard.

Sur une plateforme autorisée, non : le jeu de composants est figé par l'autorisation. UniSafe-12, MDmax ST et MDrail-E sont construits avec des composants ABB et BlokSeT avec des composants Schneider, ce qui est précisément le sens du choix d'une plateforme autorisée. Lorsqu'un projet doit choisir librement la marque des disjoncteurs et relais, la voie est un type générique comme la série KYN, dont la plateforme de composants se convient au stade de l'accord technique.

Quatre éléments au minimum : le schéma unifilaire, la tension du réseau et le courant assigné, la puissance de court-circuit, et la clause de la spécification qui nomme la plateforme ou la marque de composants, laquelle détermine la ligne de produit. Pour une offre contractuelle, ajoutez la liste des départs et l'arrangement des jeux de barres, les exigences de protection et de comptage, l'alimentation de commande et les interfaces de communication, l'environnement d'installation, ainsi que les normes et la liste documentaire du marché de destination.

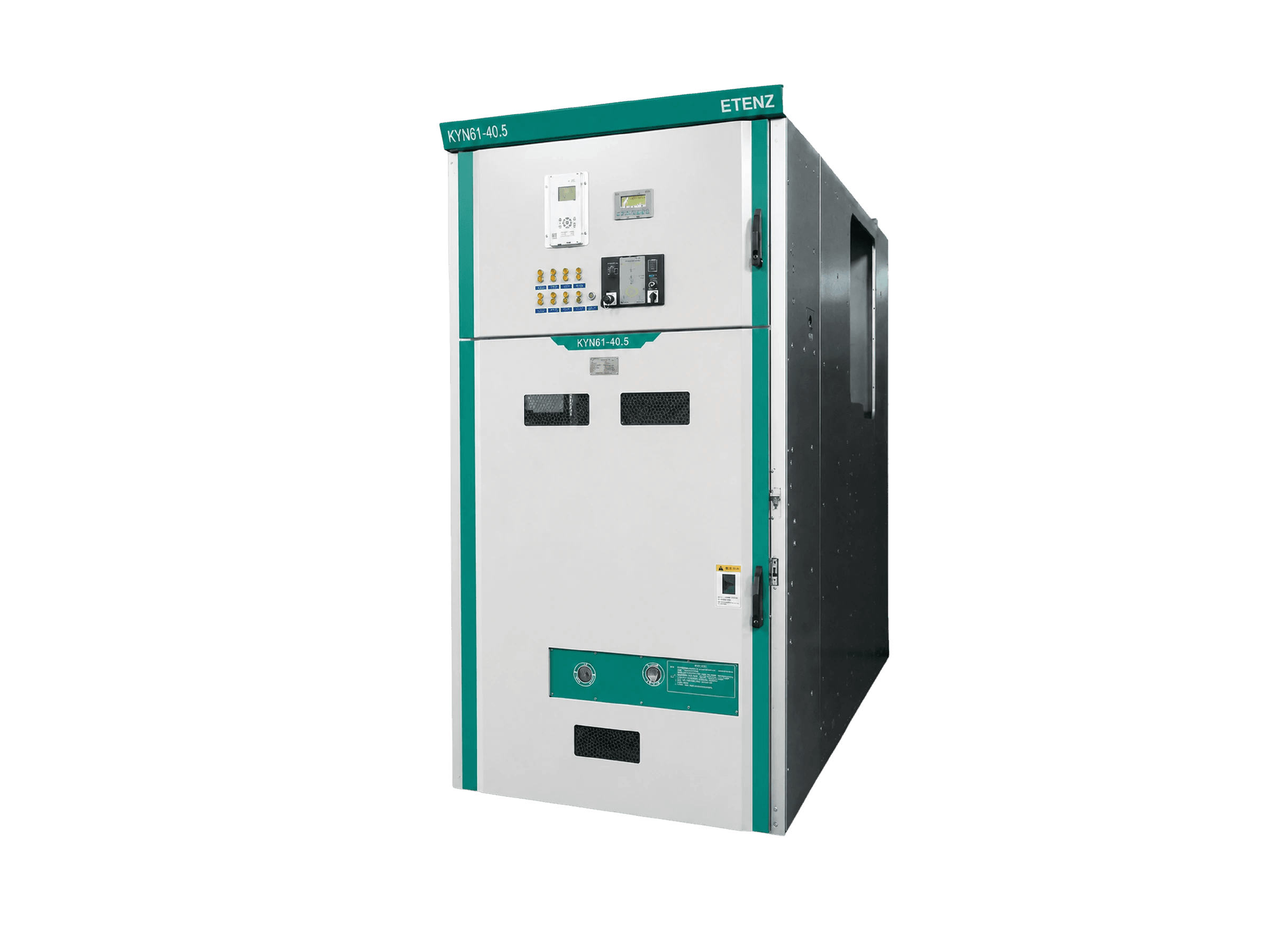

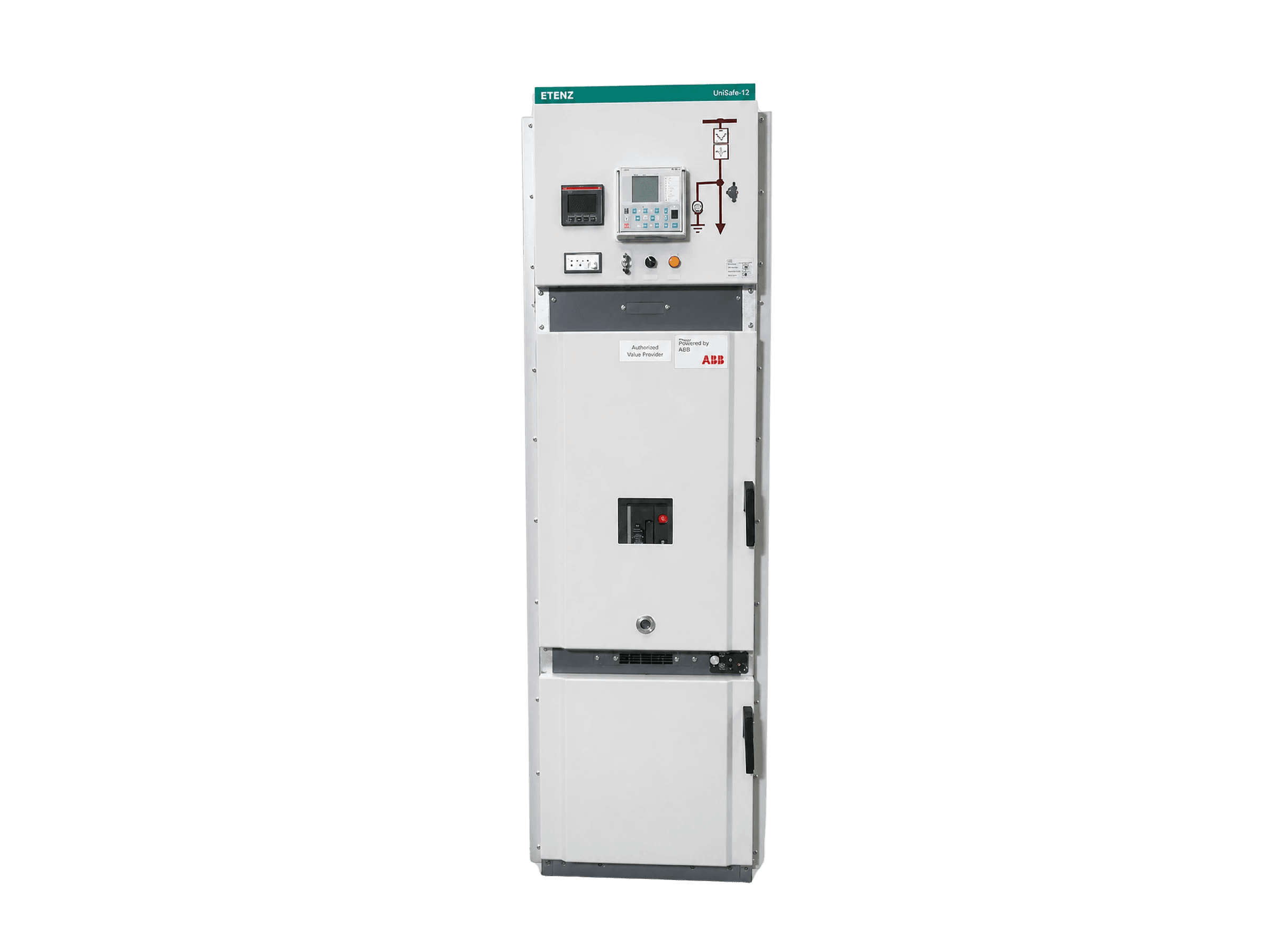

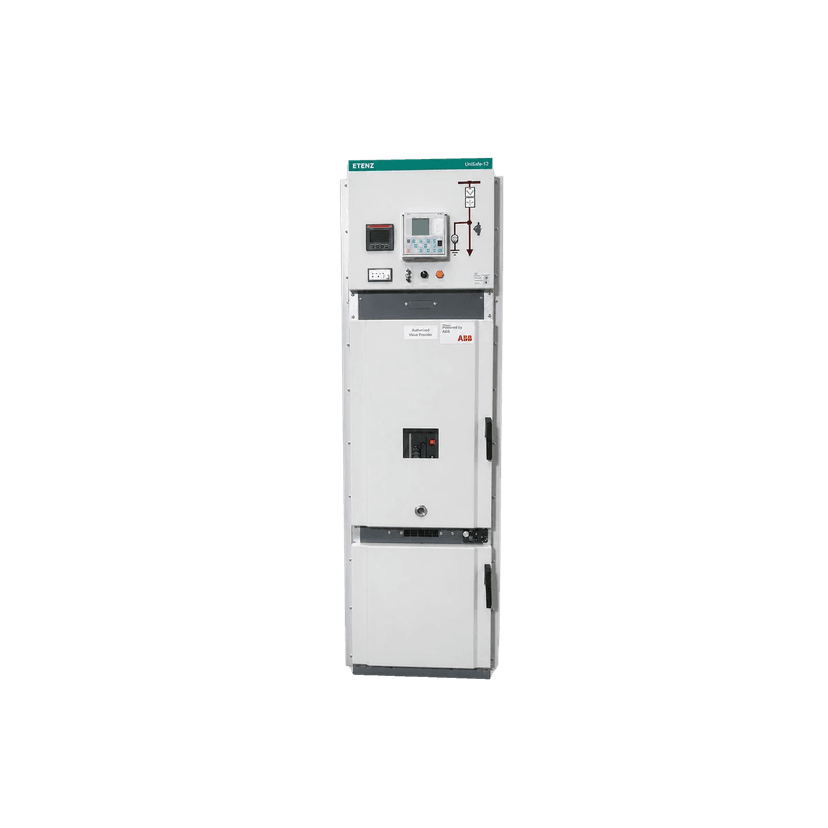

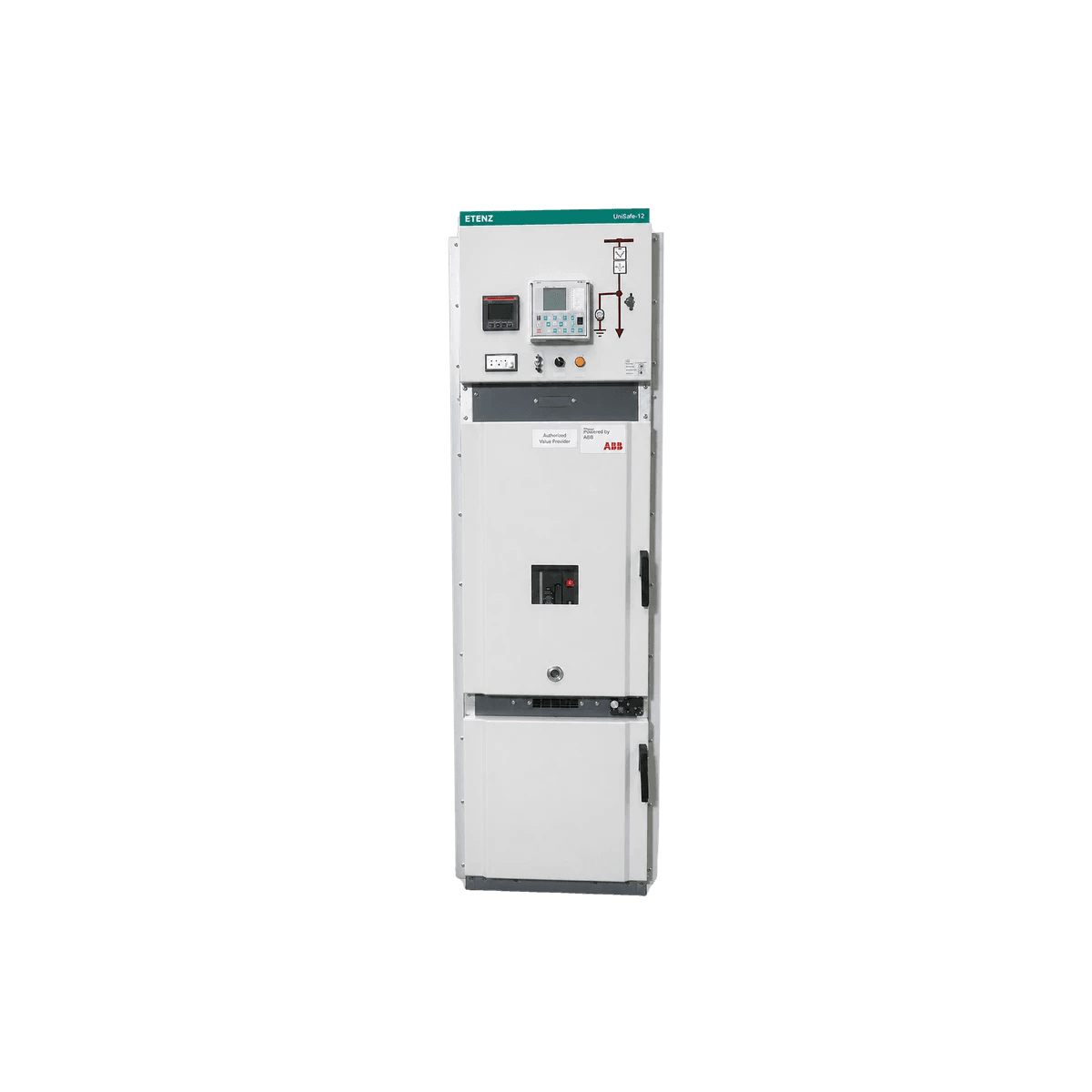

Les deux sont des appareillages 12 kV sous enveloppe métallique. UniSafe-12 relève de la plateforme autorisée ABB, avec structure de cellule et gamme de composants fixées par la plateforme, 630-2500 A de courant assigné et 31,5 kA de courte durée pendant 4 s. La série KYN est un type blindé débrochable générique allant jusqu'à 40,5 kV, configurable jusqu'à 50 kA de courte durée, à partir de 550 mm de largeur de cellule, la plateforme de composants étant convenue par projet. Les spécifications qui nomment la plateforme ABB vont vers la première ; le reste converge vers la seconde selon les valeurs assignées et les dimensions de cellule.

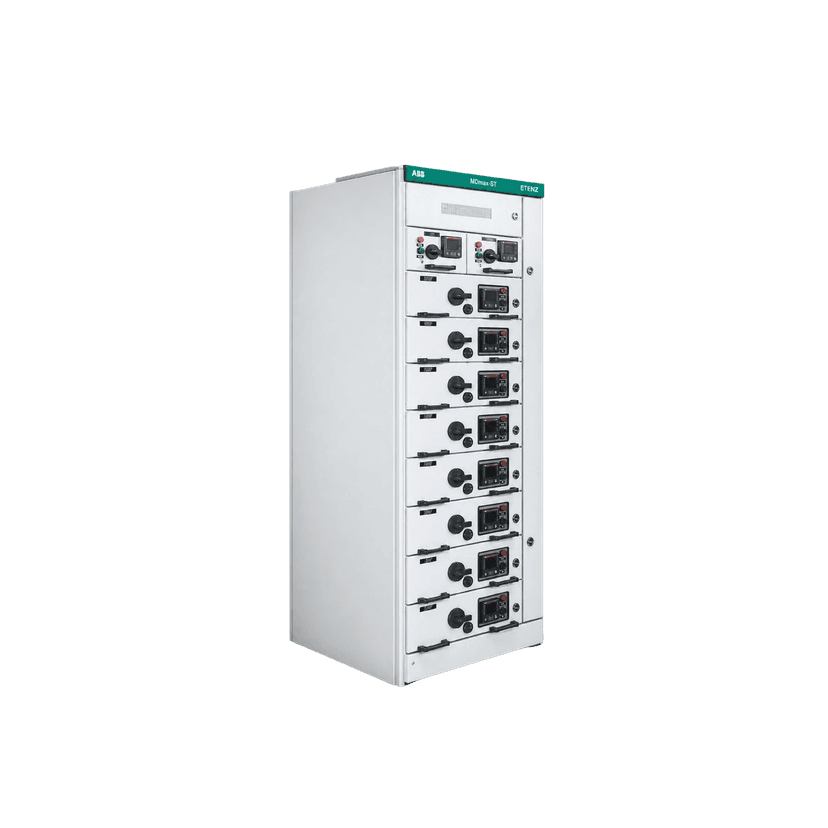

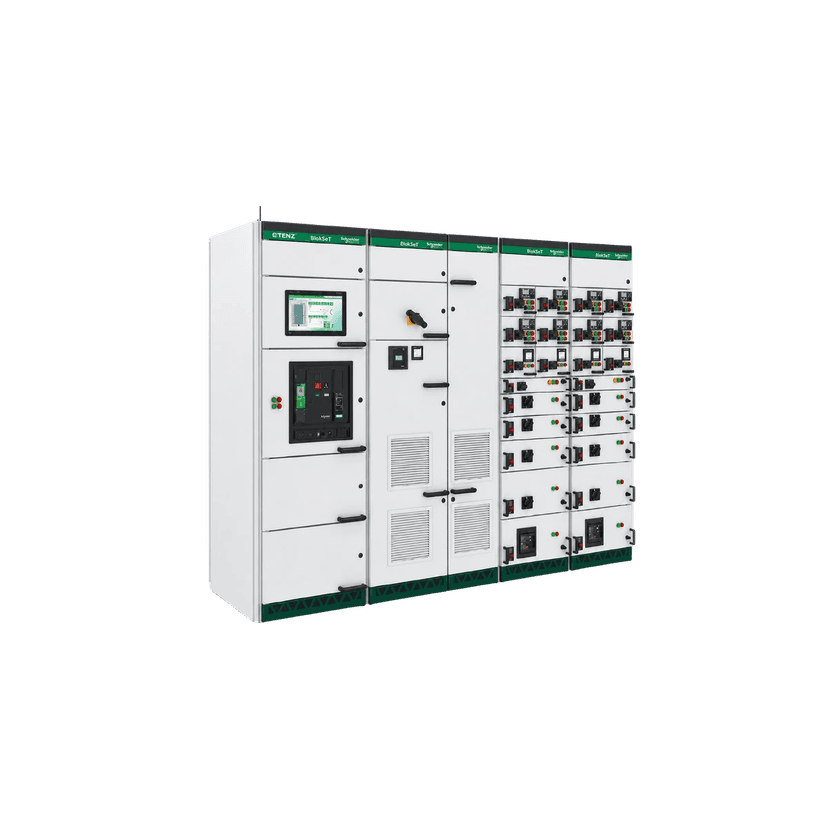

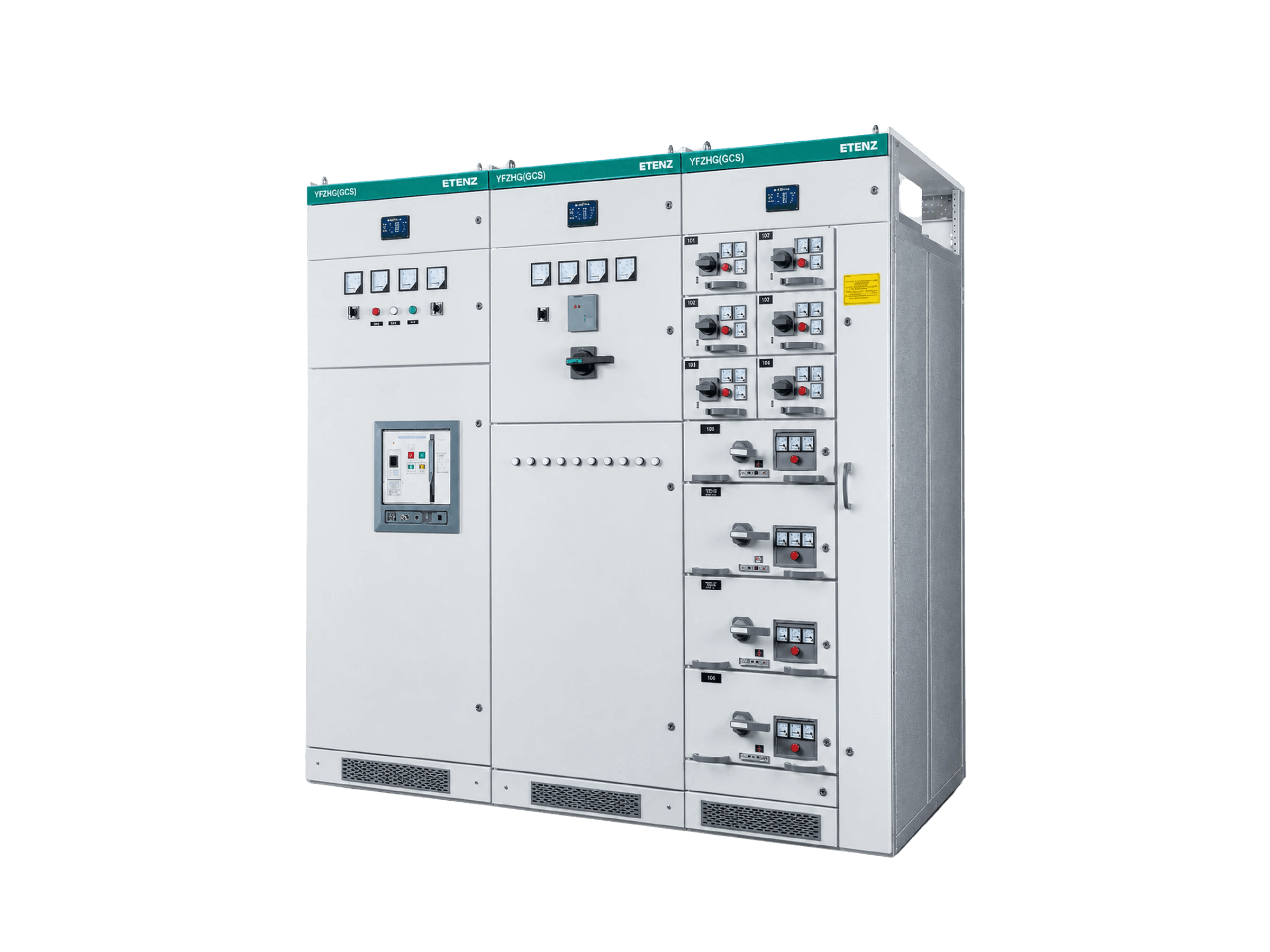

Les deux atteignent 6300 A sur le jeu de barres principal avec 100 kA de courte durée pendant 1 s et 220 kA de crête ; la différence tient au concédant et aux unités fonctionnelles. MDmax ST est la plateforme ABB, avec unités débrochables, déconnectables et embrochables et jusqu'à 36 départs par cellule à tiroirs, en IP54. BlokSeT est la plateforme Schneider, avec une protection d'enveloppe IP30-IP54 et des tableaux combinant centre de distribution, centre de commande de moteurs et compensation réactive. On retient celle que nomme la spécification.

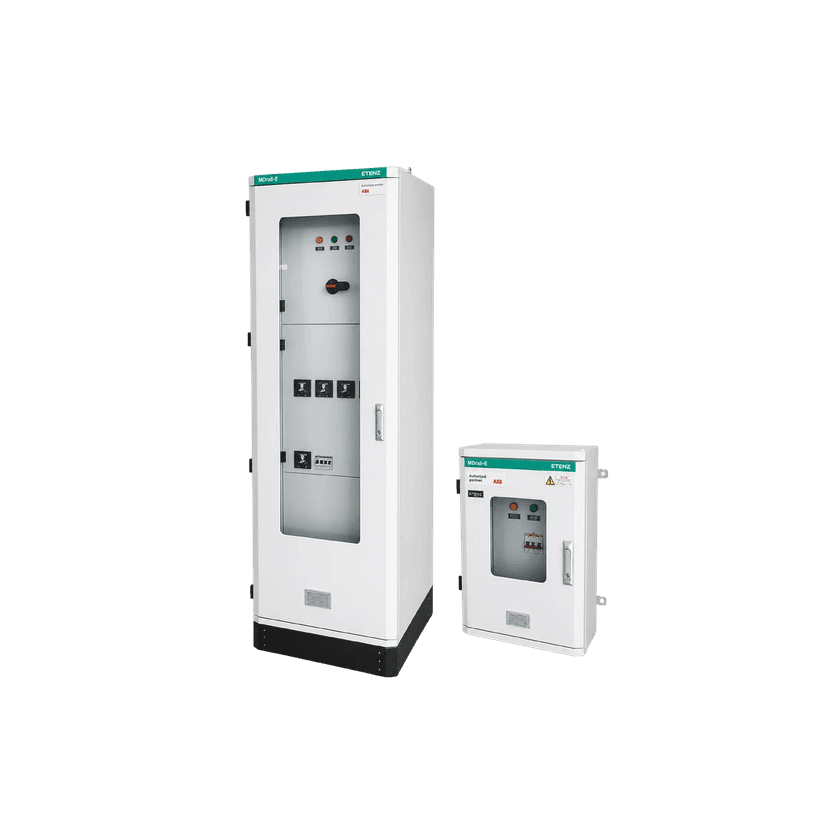

Le courant assigné et la position d'installation la tracent. MDrail-E couvre la distribution terminale et les coffrets de commande : coffrets muraux 250/400 A et armoires 630 A installés à l'étage, en atelier ou à côté de l'équipement. MDmax ST et BlokSeT sont des tableaux de distribution principale avec des jeux de barres jusqu'à 6300 A installés en local BT. La plupart des projets comportent les deux niveaux, et le partage entre départs du tableau général et coffrets d'étage se fige à l'approbation des plans.

Oui. L'appareillage est fourni en équipement tandis qu'un E-House moyenne tension ou un autre module électrique est fourni en enveloppe : le premier est la cellule elle-même, le second couvre l'enveloppe, l'implantation des équipements, les systèmes auxiliaires et l'intégration des interfaces. Les tableaux sous plateforme autorisée s'installent tout aussi bien dans un module, avec implantation, pont de barres et interfaces internes détaillés par ETENZ, la limite de fourniture étant arrêtée une fois pour toutes au contrat.

La documentation standard livrée avec les cellules comprend les plans de projet approuvés, la nomenclature des composants, les documents de câblage et la liste de colisage. Les enregistrements de contrôle sont établis dans l'étendue convenue à l'accord technique de commande ; lorsque des essais en présence ou un format de rapport particulier sont nécessaires, il faut le signaler dès l'offre et la clarification technique afin de réserver les créneaux d'essai. Les documents d'autorisation de plateforme sont fournis au stade de la clarification technique selon les besoins du projet.
