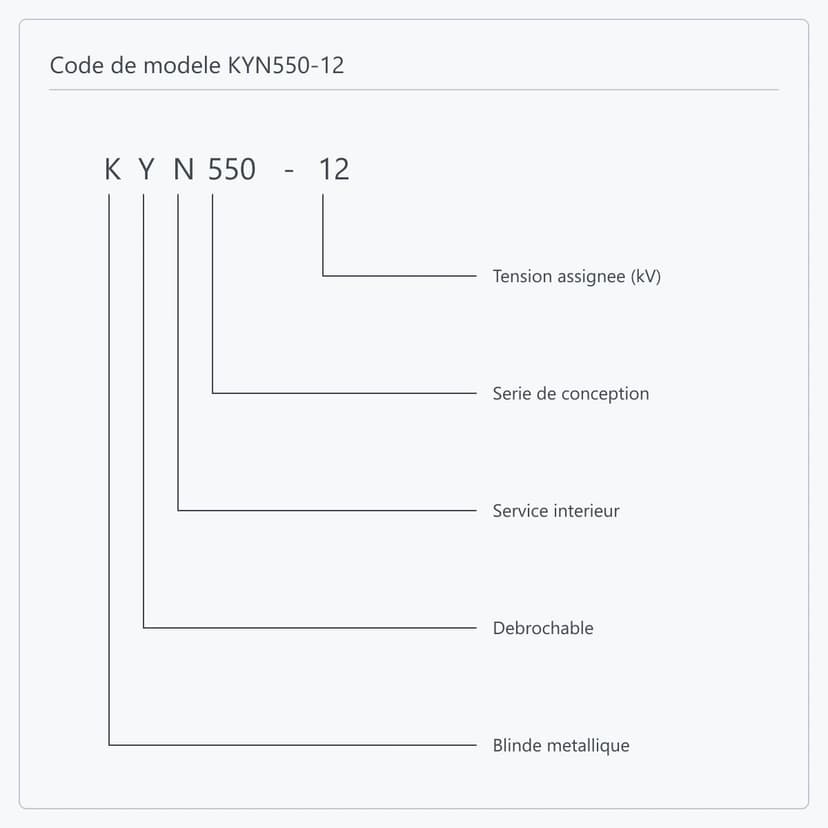

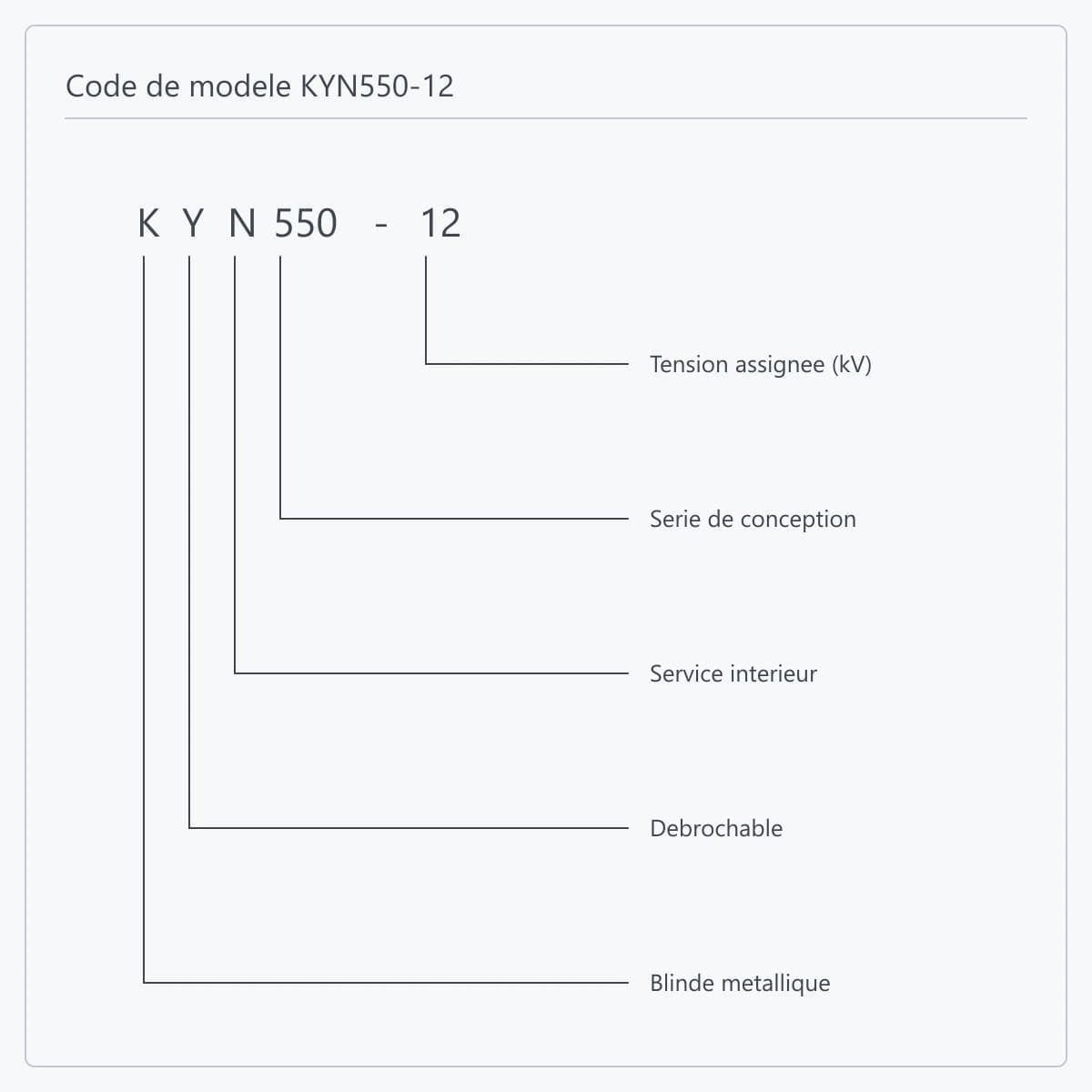

Appareillage blindé KYN550-12

Ce n'est pas nécessaire. Cinq largeurs existent — 550, 600, 650, 800 et 1000 mm — choisies cellule par cellule d'après le courant assigné et l'appareillage : les petits départs prennent 550 ou 600 tandis que les grosses arrivées et le couplage s'élargissent au besoin. Mélanger les largeurs dans un même tableau est la pratique courante et raccourcit la longueur totale face à une largeur unique. Le point de vigilance est la continuité du jeu de barres entre cellules de largeurs différentes, transition qu'ETENZ règle au stade des plans.

C'est le calibre du jeu de barres principal de ce modèle, les barres de distribution montant elles aussi à 4000 A. Les cas qui l'exigent sont les arrivées principales de poste, les services auxiliaires de forte puissance en centrale, et tout tableau portant de nombreux départs sur un seul jeu de barres qu'il vaut mieux ne pas tronçonner. Quand le courant de barres est insuffisant, les solutions de repli sont le tronçonnement ou l'ajout d'un couplage, qui ajoutent tous deux cellules et surface. Transmettez la charge totale du tableau et l'acceptabilité d'un tronçonnement : on saura si 4000 A est une nécessité ou une marge.

Par les conditions de génie civil du local d'abord, l'implantation électrique se réglant ensuite. Les profondeurs vont de 1100 à 1650 mm en six pas, les hauteurs de 2000 à 2300 mm en quatre. La profondeur du local doit accueillir la profondeur de cellule plus l'espace de manoeuvre et de maintenance en face avant et la course de débrochage ; la hauteur libre doit accueillir la cellule plus le pont de barres et la gaine haute. Une fois cela figé, calibres de barres et implantation se rangent dans ce qui reste. Transmettez le plan du local avec la hauteur libre : la vérification se fait dès l'offre.

Par la puissance et la largeur. Un jeu de barres principal de 4000 A appelle le KYN550-12, le plus élevé de la série. Une large plage de court-circuit avec un courant assigné jusqu'à 3150 A appelle le KYN28A-12. Un local très contraint en surface, où 630 à 1600 A suffisent, appelle le YF-KYN450-12, large de 475 à 550 mm et profond de 1100 mm. La page de série porte le tableau comparatif des cinq.

Quatre éléments donnent un schéma préliminaire : le schéma unifilaire, la tension assignée et le courant total du tableau, la puissance de court-circuit, et les dimensions du local avec la hauteur libre. Pour une offre contractuelle, ajoutez le schéma principal et le courant assigné de chaque cellule, le type et la tension d'alimentation de commande, les exigences de mesure et protection, le mode d'arrivée des câbles et leurs sections, les interfaces de communication, ainsi que les normes et la liste documentaire du marché de destination.

Oui. L'appareillage est fourni en équipement tandis qu'un E-House moyenne tension ou un module électrique est fourni en enveloppe : le premier est la cellule elle-même, le second couvre l'enveloppe, l'implantation des équipements, les systèmes auxiliaires et l'intégration des interfaces. Les largeurs au choix aident ici, le tableau pouvant être resserré sur une longueur de module donnée. Lorsqu'il y prend place en équipement principal, ETENZ détaille l'implantation, les raccordements de barres et les interfaces internes, et la limite de fourniture est arrêtée une fois pour toutes au contrat.
