Appareillage blindé débrochable KYN61-40.5

Cela suit la tension du réseau, pas la puissance. Un réseau 35 kV nominal exige du matériel 40,5 kV, et KYN61-40.5 est le membre de la série qui couvre cette classe ; les autres atteignent 24 kV au plus. Les cas courants sont les arrivées, départs et couplages d'un poste 35 kV, l'arrivée principale d'une grande zone industrielle et le côté élévateur d'un parc éolien ou solaire. Si le réseau est en 10 kV et que seule la puissance est élevée, c'est une question de courant assigné et KYN28A-12 ou KYN550-12 convient mieux.

Parce que dans une cellule débrochable cette coupure doit tenir seule. Une fois le chariot amené en position d'essai ou de sectionnement, un côté est sous tension et l'autre non, et l'isolement repose sur cette coupure. Si sa tenue était égale à la tenue à la terre, une surtension de manoeuvre percerait d'abord la coupure et le sectionnement serait perdu. La norme la place donc un cran plus haut : 118 kV contre 95 kV à fréquence industrielle et 215 kV contre 185 kV au choc. C'est une exigence structurelle et non une marge disponible, les deux jeux de valeurs se lisent donc ensemble.

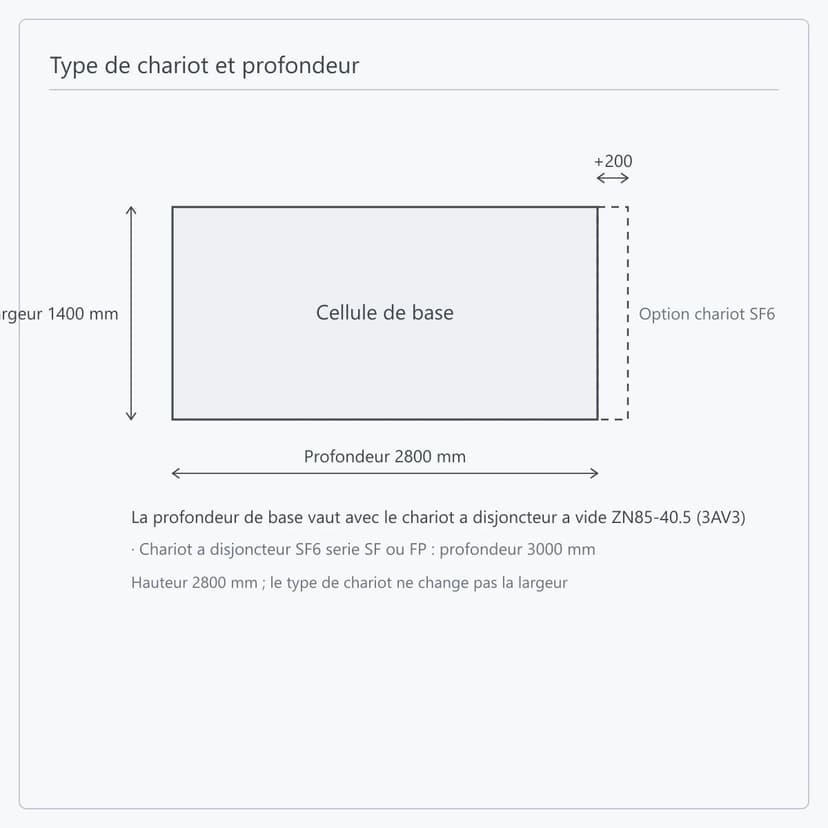

L'option 3000 mm va avec un chariot SF6 et 2800 mm est la configuration standard : la profondeur découle donc du type de disjoncteur et ne se spécifie pas librement. L'essentiel est de vérifier d'abord le génie civil — à 1400 de large et 2800 de haut, la profondeur du local doit accueillir la cellule, l'espace de manoeuvre et de maintenance en face avant et la course de débrochage du chariot, et c'est ce qui contraint en premier sur les projets 35 kV. Transmettez le plan du local avec hauteur libre, cheminement de levage et gabarit de transport : la profondeur s'arrête dès l'offre.

C'est la plage de ce modèle : 1250 à 2500 A. À 40,5 kV le courant pour une même puissance est plus faible qu'en 10 kV, si bien que 2500 A correspond déjà à une puissance considérable et que la plage couvre les projets courants. Si un départ demande réellement davantage, cela devient un recalcul de jeu de barres et de cellule : transmettez la puissance du départ et les données réseau avec la consultation.

Les compartiments fonctionnels sont fermés les uns par rapport aux autres par des cloisons métalliques, et chacun dispose de son propre conduit de décharge de pression — l'indépendance est le point clé : si une pression de défaut apparaît dans un compartiment, elle s'évacue par le conduit de ce compartiment sans traverser les voisins. L'enveloppe elle-même est en tôle d'acier aluzinc formée sur machine CNC puis assemblée par boulons et écrous haute résistance et écrous à sertir, les composants étant revêtus par poudrage ou galvanisés selon le projet. Ceci décrit la construction de la cellule ; la page ne formule aucune déclaration d'essai ou de classification.

Trois éléments donnent un schéma préliminaire : le schéma unifilaire, la tension nominale du réseau et le courant assigné, et la puissance de court-circuit. Pour une offre contractuelle, ajoutez le nombre de cellules avec leur schéma principal, le type et la tension d'alimentation de commande, les exigences de mesure et protection, le mode d'arrivée des câbles et leurs sections, les interfaces de communication, les dimensions du local et sa limite de profondeur, ainsi que les normes et la liste documentaire du marché de destination.

Oui. L'appareillage est fourni en équipement tandis qu'un E-House moyenne tension ou un module électrique est fourni en enveloppe : le premier est la cellule elle-même, le second couvre l'enveloppe, l'implantation des équipements, les systèmes auxiliaires et l'intégration des interfaces. Un tableau 40,5 kV est encombrant, si bien que l'implantation dans le module, l'espace de maintenance et la course du chariot se calculent dès la conception du module. Lorsque le KYN61-40.5 y prend place en équipement principal, ETENZ traite l'ensemble et la limite de fourniture est arrêtée une fois pour toutes au contrat.
