KYN28A-12 Cellule Blindée à Chariot Central

Ils se fixent ensemble. La classe de tension suit la tension nominale du réseau et le niveau d'isolement en découle : 3,6 kV va avec 24 kV à fréquence industrielle et 40 kV au choc ; 7,2 kV avec 32 kV et 60 kV ; 12 kV avec 42 kV et 75 kV. Les trois jeux vont par paires, si bien que l'isolement d'une classe inférieure ne peut servir à une tension supérieure. Indiquez la tension nominale et la tension de service la plus élevée dans la consultation et le niveau d'isolement en découle.

Le niveau de court-circuit suit la puissance de court-circuit du réseau au point d'installation et le courant assigné suit la charge du départ ; les deux se fixent indépendamment. Transmettez la puissance de court-circuit ou le calcul correspondant : le niveau est pris parmi les six échelons 16, 20, 25, 31,5, 40 et 50 kA à une valeur non inférieure au calcul, le courant de crête suivant à 40, 50, 63, 80, 100 ou 125 kA. Le courant assigné est ensuite choisi entre 630 et 3150 A selon la charge.

On part de la classe de tension. 40,5 kV conduit au KYN61-40.5, 24 kV au KYN□-24, et ce n'est qu'à 12 kV et en dessous que le choix s'ouvre entre KYN28A-12, KYN550-12 et YF-KYN450-12. Parmi ces trois, le KYN28A-12 offre la plage de court-circuit la plus large (16-50 kA) et un courant assigné jusqu'à 3150 A, d'où l'usage le plus général ; le KYN550-12 porte le jeu de barres principal à 4000 A avec des largeurs de 550 à 1000 mm, pour les fortes intensités là où la largeur est aussi contrainte ; le YF-KYN450-12 est le type compact, 475-550 mm de large et 1100 mm de profondeur, pour les locaux exigus. La page de série présente la comparaison complète des cinq modèles.

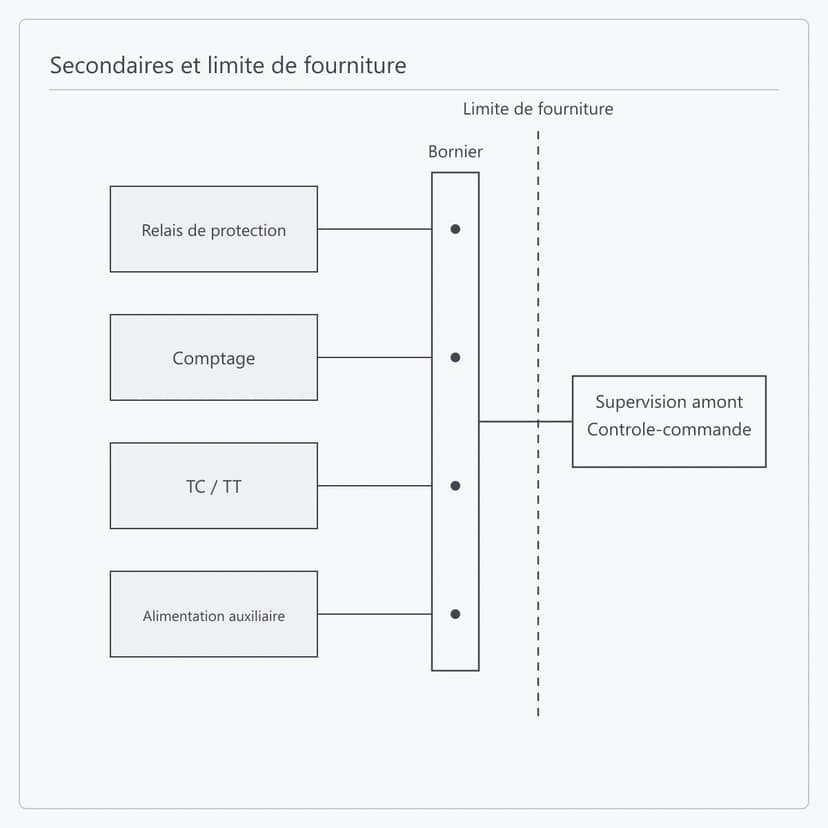

Oui. L'appareillage est fourni en tant qu'équipement ; un E-House moyenne tension ou un module de puissance est fourni en tant qu'enveloppe — le premier est la cellule elle-même, le second couvre l'enveloppe, l'implantation des équipements, les systèmes auxiliaires et l'intégration des interfaces. Lorsqu'une rangée de KYN28A-12 est livrée comme équipement principal dans un E-House, ETENZ développe l'implantation, les liaisons de jeu de barres et les interfaces internes, et la limite de fourniture est fixée une fois au stade contractuel.

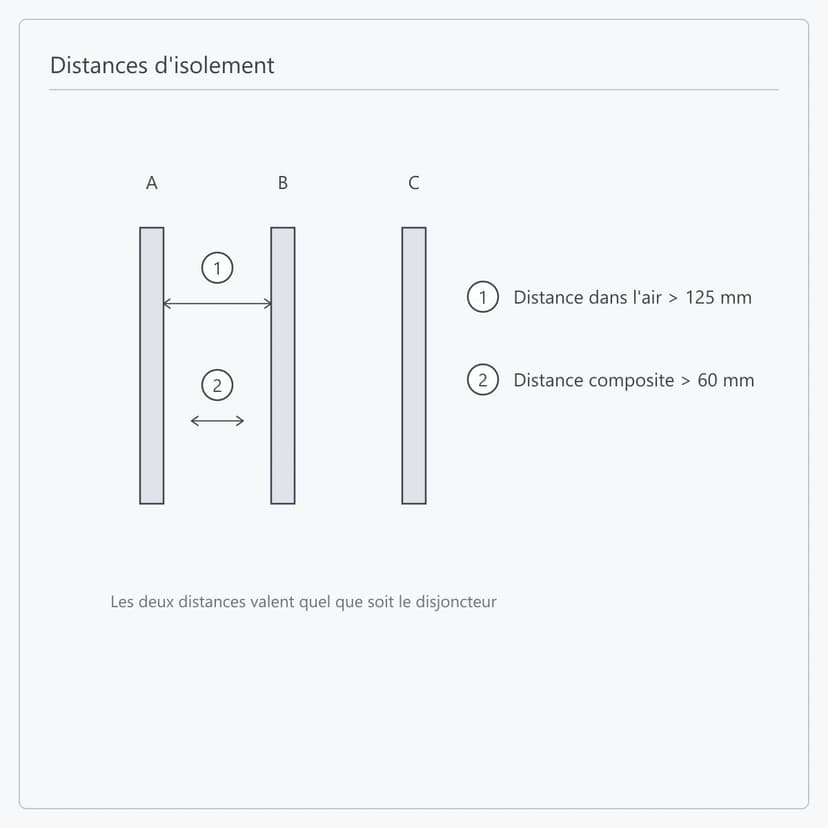

Les deux valeurs correspondent à deux trajets d'isolement. Lorsque le trajet est entièrement dans l'air, la distance dans l'air pour conducteur nu dépasse 125 mm ; lorsqu'une partie traverse un isolant solide, la distance composite dépasse 60 mm. Aucune ne dépend de l'appareil principal — toutes deux valent avec un disjoncteur à vide ZN63A(VS1) comme avec un interrupteur-sectionneur fixe de la série C3 — et toutes deux se vérifient cellule par cellule au stade des plans d'après le schéma primaire réel.

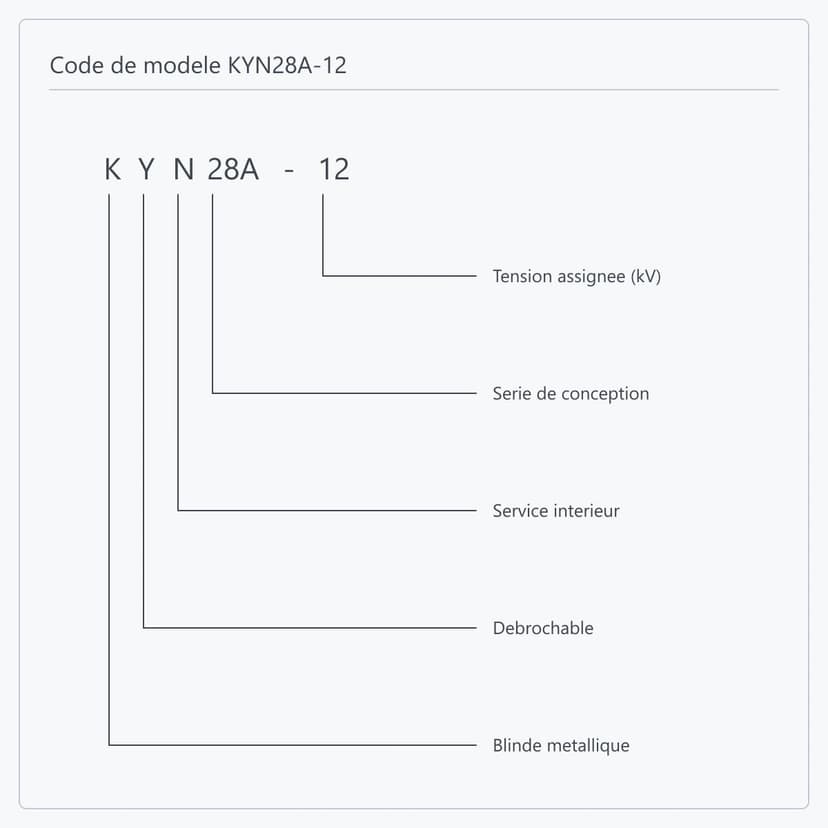

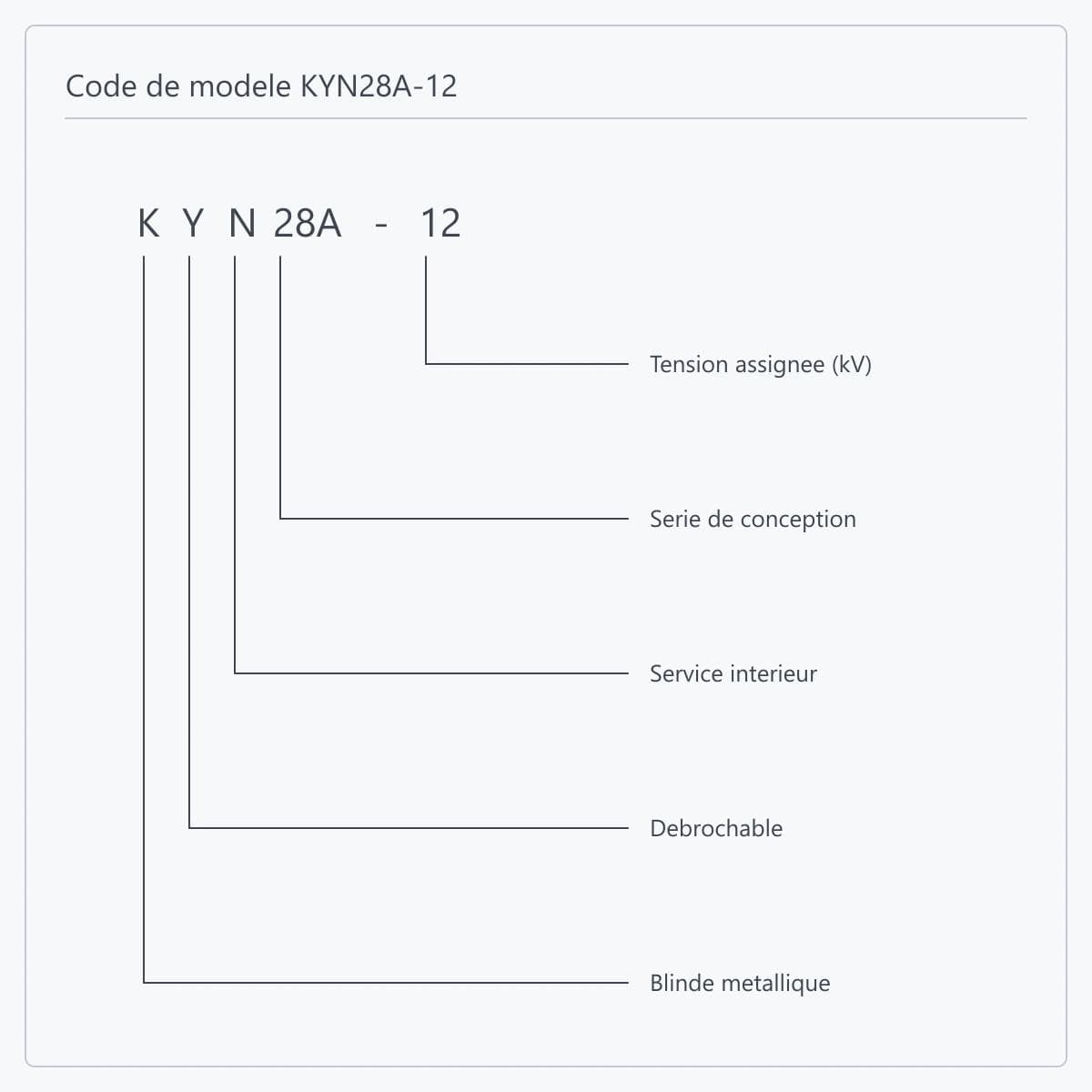

La désignation complète de commande est KYN28A-12 suivi de quatre positions : le numéro de schéma primaire, qui indique si la cellule est une arrivée, un départ, un couplage ou un comptage ; le code de commande, D électromagnétique et T ressort ; le courant assigné ; et le pouvoir de coupure assigné. Les deux premières découlent de la place de la cellule dans le réseau et des conditions d'alimentation de commande, les deux dernières sont les réponses aux deux questions ci-dessus. Avec le schéma unifilaire et la liste des départs, les quatre se fixent cellule par cellule.

Trois éléments suffisent pour une proposition préliminaire : le schéma unifilaire, la classe de tension avec le courant assigné, et la puissance de court-circuit du réseau. Pour une offre contractuelle, ajoutez le nombre de cellules avec le schéma primaire de chacune, le type et la tension de l'alimentation de commande, les exigences de comptage et de protection, le mode d'arrivée des câbles et leurs sections, l'interface de communication, les dimensions du local avec sa limite de profondeur, ainsi que les normes et la liste de documents du marché de destination.

Le choix suit la fonction du départ. Les cellules arrivée, départ et couplage devant couper un courant de défaut reçoivent un disjoncteur à vide ZN63A(VS1) ; les circuits qui ne manœuvrent qu'un courant de charge, avec une protection amont coordonnée, peuvent recevoir un interrupteur-sectionneur fixe de la série C3. Lorsqu'une supervision à distance est requise, une interface de communication est ajoutée pour la téléconduite et la télémesure, protocole et liste de points convenus au stade de la spécification technique. Le type d'appareil influe aussi sur les dimensions du chariot et du boîtier de contacts fixes : indiquez-le avec le schéma unifilaire.
