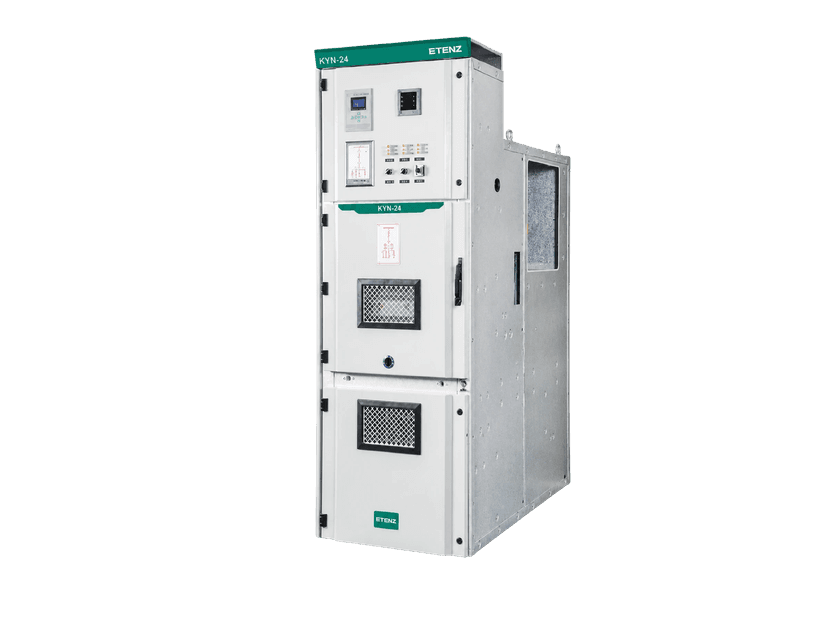

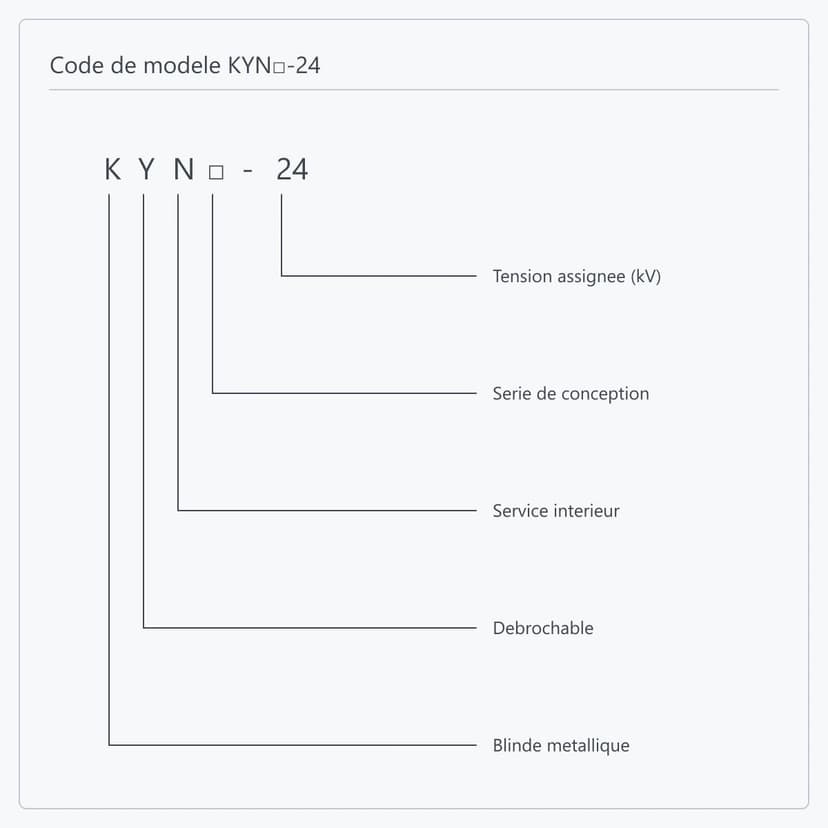

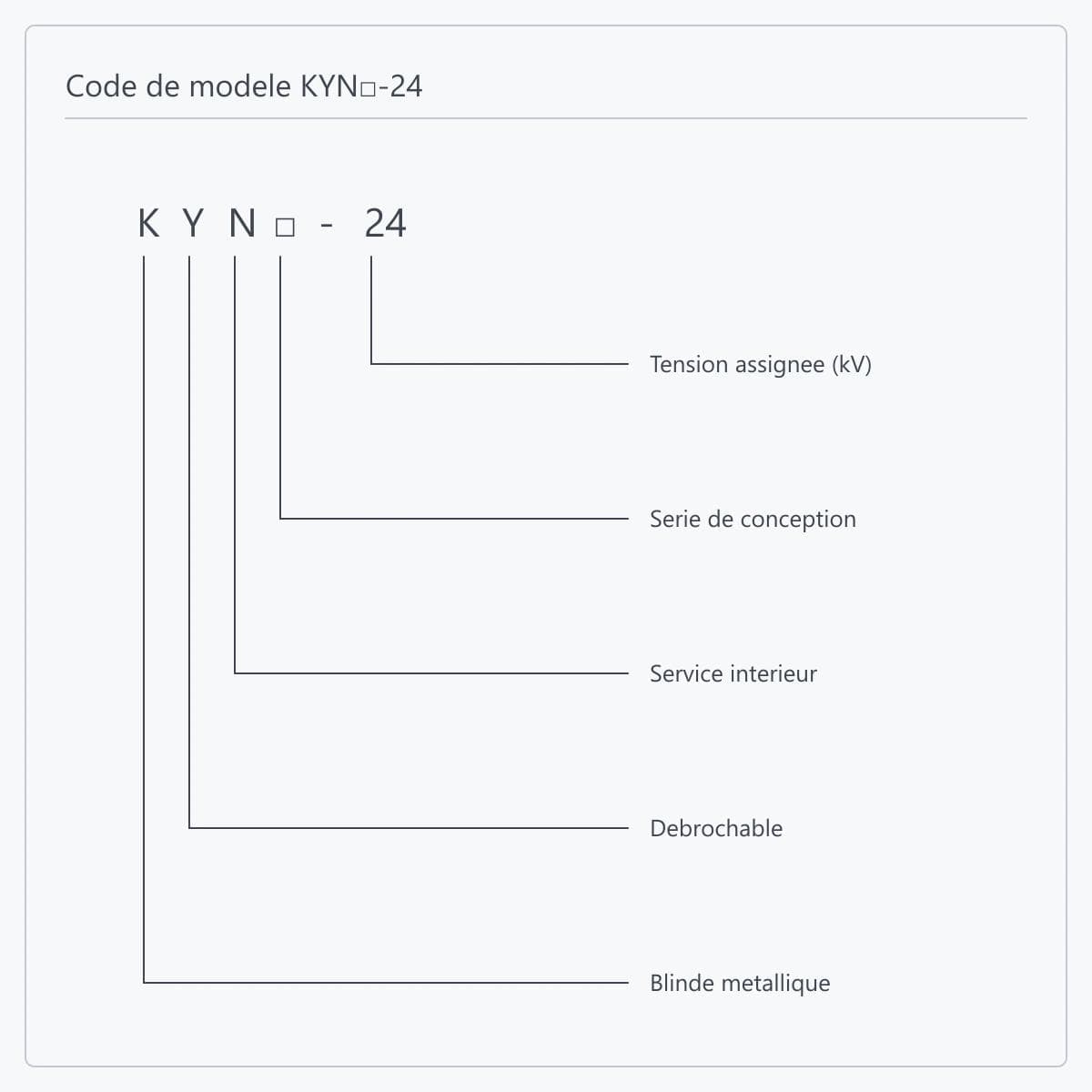

Appareillage blindé débrochable KYN□-24

Oui. La fréquence assignée couvre 50 et 60 Hz sur ce modèle, celui de la série KYN qui donne le 60 Hz ; les autres ne donnent que 50 Hz. La fréquence conditionne l'accord des transformateurs de mesure, des relais de protection et des mécanismes de commande : elle se fige à la commande et ne se règle pas sur site. Indiquez la fréquence et la tension assignée du réseau dès la consultation et la configuration s'accorde du premier coup.

Cela suit la tension du réseau. Un réseau 20 kV nominal exige du matériel 24 kV ; un réseau 10 kV se traite en 12 kV sans monter d'un cran. Le réseau de distribution 20 kV est plus courant sur certains marchés export qu'en interne, et c'est là que va surtout ce modèle. Un réseau 35 kV appelle le KYN61-40.5 ; la page de série porte le tableau comparatif des cinq.

L'enveloppe fait 1000 de large, 1910 de profondeur et 2400 de haut ; la masse va de 840 à 1500 kg, l'écart venant du schéma principal et de l'appareillage, la valeur finale suivant la configuration confirmée. Trois points se vérifient ensemble : la profondeur du local doit accueillir la cellule plus l'espace de manoeuvre et de maintenance en face avant et la course de débrochage ; le plancher ou la fondation se vérifie sur la valeur haute par cellule ; le transport et le levage se vérifient sur l'enveloppe complète. Transmettez le plan du local et les conditions de charge : la vérification se fait dès l'offre.

Les circuits auxiliaires et de commande sont en 110 / 220 V continu ou alternatif, avec une tenue à fréquence industrielle de 2000 V sur les secondaires. Ce qu'il faut préciser à la commande, c'est le type d'alimentation — continu ou alternatif —, le niveau de tension, et la nécessité éventuelle d'une double alimentation avec basculement. Ces trois points conditionnent le choix du mécanisme, de la protection et de la signalisation, et se figent à l'accord technique.

Quatre éléments donnent un schéma préliminaire : le schéma unifilaire, la tension nominale du réseau, la fréquence et la puissance de court-circuit. Pour une offre contractuelle, ajoutez le nombre de cellules avec leur schéma principal, le type et la tension d'alimentation de commande, les exigences de mesure et protection, le mode d'arrivée des câbles et leurs sections, les interfaces de communication, les dimensions du local et les conditions de charge du plancher, ainsi que les normes et la liste documentaire du marché de destination.

Oui. L'appareillage est fourni en équipement tandis qu'un E-House moyenne tension ou un module électrique est fourni en enveloppe : le premier est la cellule elle-même, le second couvre l'enveloppe, l'implantation des équipements, les systèmes auxiliaires et l'intégration des interfaces. Ce modèle étant compact, une même longueur de module accepte davantage de tranches qu'avec un type de cellule plus grand, ce qui sert souvent à l'implantation. Lorsqu'il y prend place en équipement principal, ETENZ détaille l'implantation, les raccordements de barres et les interfaces internes, et la limite de fourniture est arrêtée une fois pour toutes au contrat.
