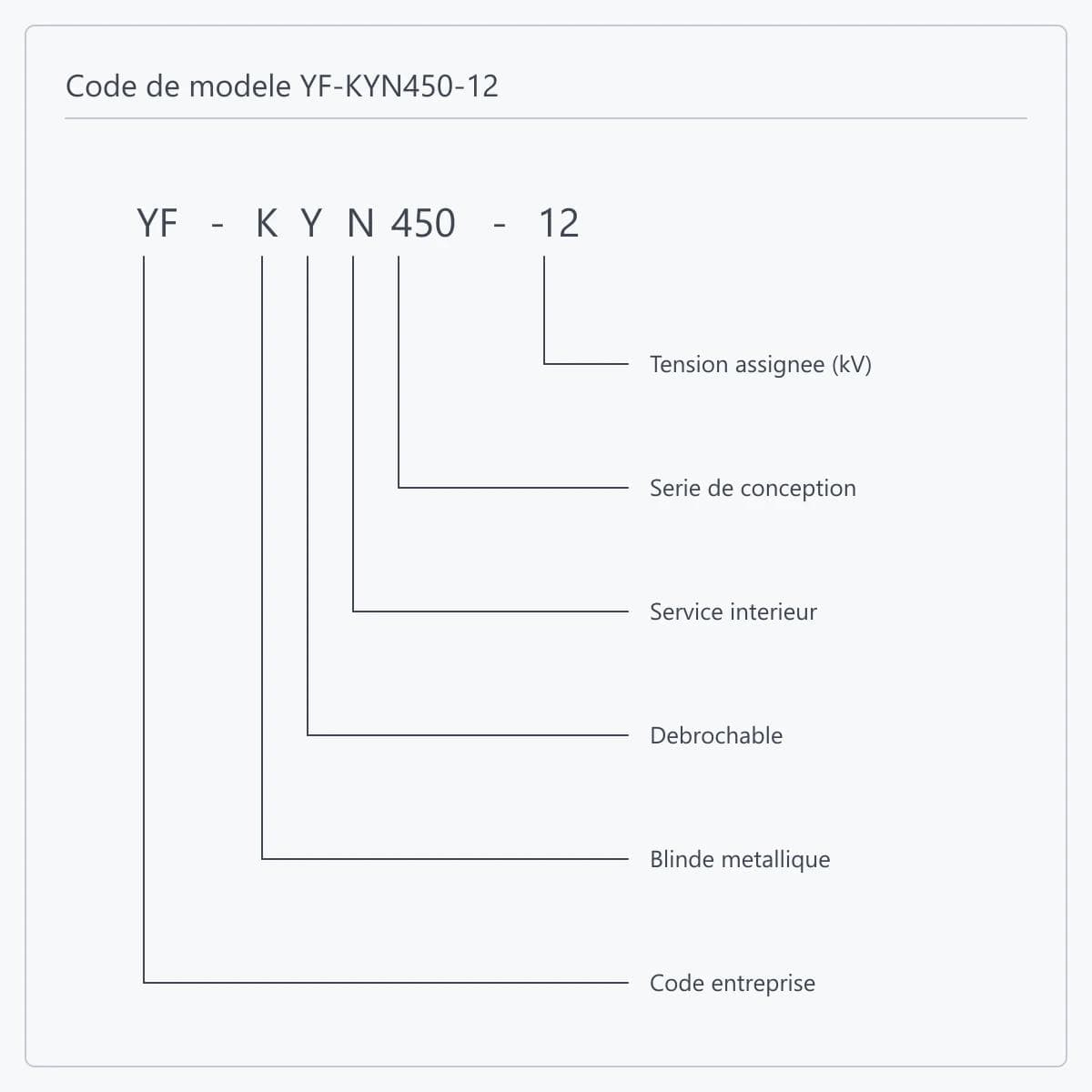

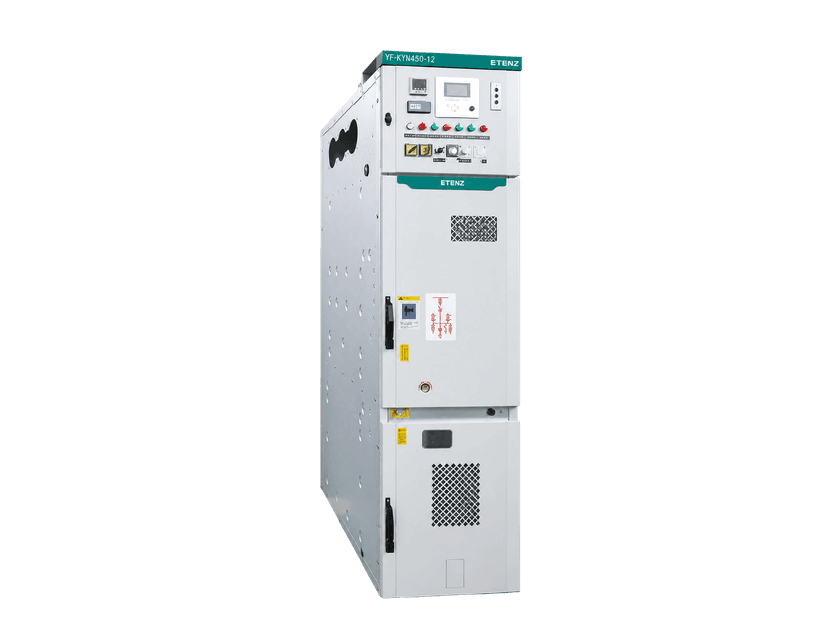

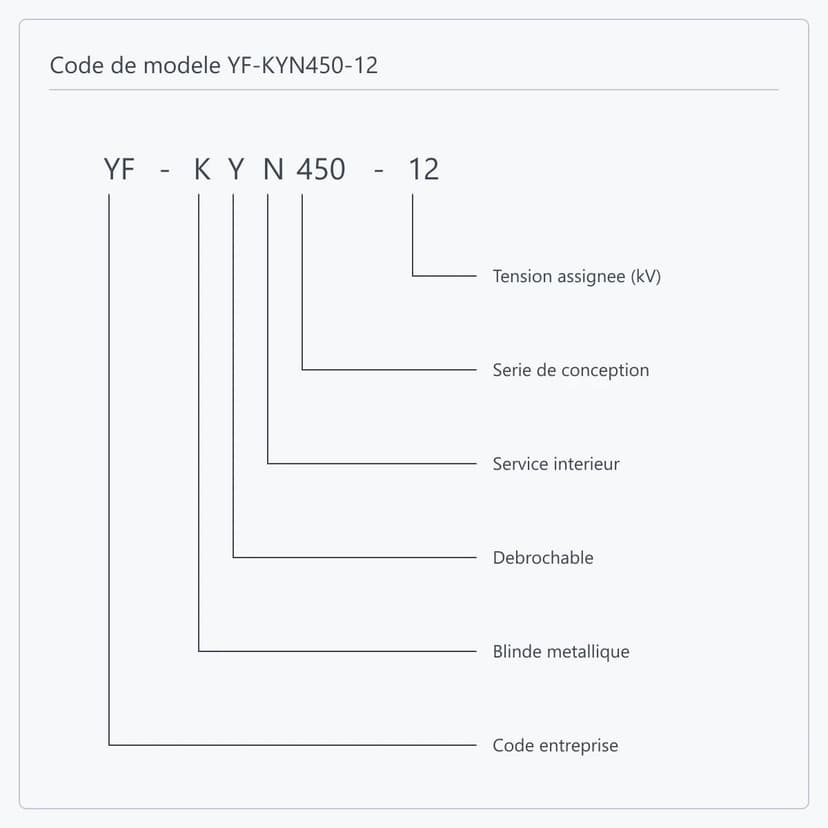

Appareillage débrochable compact YF-KYN450-12

C'est son usage le plus typique. À 475-550 mm de large et 1100 mm de profondeur, il fait une taille de moins qu'une cellule 12 kV courante et entre souvent dans un local existant sans génie civil, tandis qu'un pouvoir de coupure jusqu'à 40 kA couvre une puissance de court-circuit relevée par des travaux en amont. Trois points se vérifient d'abord : la profondeur libre accepte-t-elle la cellule de 1100 mm plus l'espace de manoeuvre en face avant et la course du chariot, la hauteur libre accepte-t-elle les 2200 mm plus le pont de barres, et le caniveau et les directions d'arrivée existants correspondent-ils. Transmettez les cotes du site et la nouvelle puissance de court-circuit pour juger de la faisabilité.

Non. Ils partagent la plateforme 450 et une largeur voisine, mais relèvent de classes d'appareillage différentes. Celui-ci est débrochable, la coupure de sectionnement étant formée par le débrochage du chariot. Le YF-XGN450-12 est de type coffret fixe, une lame de sectionneur à l'intérieur formant une coupure visible. La maintenance diffère donc : l'unité débrochable se sort et se remplace entière, la fixe s'intervient dans la cellule. Le choix suit le régime d'exploitation et le coût d'un arrêt, non les dimensions.

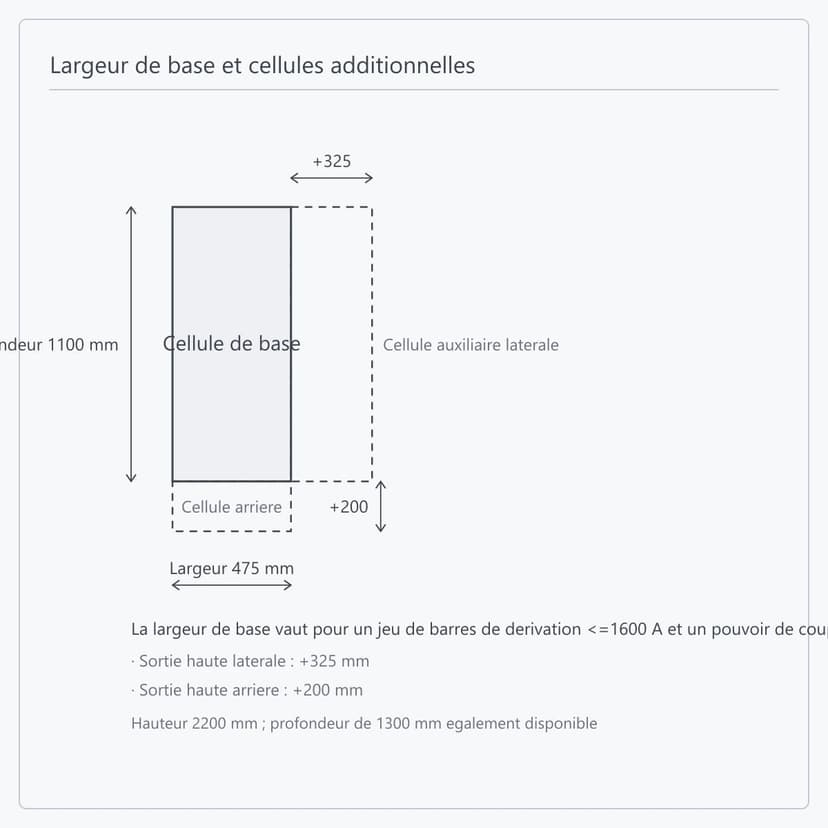

475 mm est la largeur de base, assortie d'une condition explicite : courant assigné du jeu de barres de dérivation au plus 1600 A et pouvoir de coupure au plus 31,5 kA. Au-delà, la largeur passe à 550 mm. Le mode de sortie ajoute encore : une sortie haute latérale ajoute une cellule auxiliaire de 325 mm sur le côté, une sortie haute arrière une cellule de 200 mm à l'arrière, pour laquelle le câble unipolaire est recommandé. Les cellules de comptage et de TT anti-ferrorésonance ont leurs largeurs propres, entre 600 et 800 mm. La longueur totale de la rangée doit donc être cumulée d'après le schéma réel de chaque cellule ; multiplier 475 par le nombre de cellules ne la donne pas.

Quatre, enchaînés selon la séquence de manœuvre. Dès que le chariot quitte la position de service pour la position de sectionnement ou d'essai, les volets recouvrent les boîtiers de contacts fixes afin d'empêcher l'accès à un compartiment sous tension, et peuvent être cadenassés pour la maintenance. Disjoncteur fermé, le chariot ne peut ni être extrait depuis le service ni être engagé depuis le sectionnement ou l'essai vers le service ; inversement, le chariot doit être pleinement verrouillé en position d'essai ou de service avant que le disjoncteur puisse être manœuvré. Le sectionneur de terre ne peut être manœuvré qu'avec le chariot en position de sectionnement ou d'essai, ou sorti de la cellule ; une fois fermé, le chariot ne peut plus revenir en service. Chariot en service, la prise secondaire est verrouillée et ne peut être retirée ; et tant que la prise n'est pas connectée, le disjoncteur du chariot ne peut qu'être ouvert, son mécanisme de fermeture étant retenu par un verrou électromagnétique.

Non. Le pouvoir de coupure assigné est de 25, 31,5 et 40 kA, le pouvoir de fermeture et le courant dynamique de 63, 80 et 100 kA, avec une tenue thermique de 4 s — le même niveau que des cellules de taille courante de la classe. La valeur se choisit d'après la puissance de court-circuit au point d'installation, elle ne se déduit pas de la taille de la cellule. Transmettez la puissance de court-circuit ou le calcul et la valeur sera prise au premier palier non inférieur.

Les paliers sont 630, 1250 et 1600 A, choisis d'après la charge du départ et indépendants du court-circuit : le niveau de court-circuit suit la puissance du réseau et le courant assigné suit la charge, sans déduire l'un de l'autre. Si un départ demande plus de 1600 A, ce modèle ne convient pas et il faut un membre de la série à courant assigné supérieur ; la page de série porte le tableau comparatif des cinq.

Quatre éléments donnent un schéma préliminaire : le schéma unifilaire, la tension assignée avec le courant assigné de chaque départ, la puissance de court-circuit, et les cotes libres du local avec sa hauteur. Pour une offre contractuelle, ajoutez le schéma principal de chaque cellule, le type et la tension d'alimentation de commande, les exigences de mesure et protection, le mode d'arrivée des câbles et leurs sections, les interfaces de communication, ainsi que les normes et la liste documentaire du marché de destination.

Oui. L'appareillage est fourni en équipement tandis qu'un E-House moyenne tension ou un module électrique est fourni en enveloppe : le premier est la cellule elle-même, le second couvre l'enveloppe, l'implantation des équipements, les systèmes auxiliaires et l'intégration des interfaces. La cellule étroite et les 1100 mm de profondeur logent davantage de tranches dans une longueur de module donnée et autorisent un module plus étroit. Lorsqu'il y prend place en équipement principal, ETENZ détaille l'implantation, les raccordements de barres et les interfaces internes, et la limite de fourniture est arrêtée une fois pour toutes au contrat.
