适用于 110kV 及相近电压等级变电站的保护、测控、通信与站控设备集中安装与整体交付，也适用于新能源并网、储能电站和工业变配电的二次系统预制化——凡需要将二次设备以预制化、接口就绪的整体单元交付的场景均可。
产品特性
免现场协调
屏柜布局按清单工厂预先深化，操作与检修空间排定，到场免返工。
接口即插即接
电源、接地、桥架、端子工厂预制，现场按接口清单接入，免开孔改线。
长期稳定运行
环控按热负荷配置，控温、控湿、防凝露，保障二次设备稳定。
免现场协调
屏柜布局按清单工厂预先深化，操作与检修空间排定，到场免返工。
接口即插即接
电源、接地、桥架、端子工厂预制，现场按接口清单接入，免开孔改线。
长期稳定运行
环控按热负荷配置，控温、控湿、防凝露，保障二次设备稳定。
产品详情

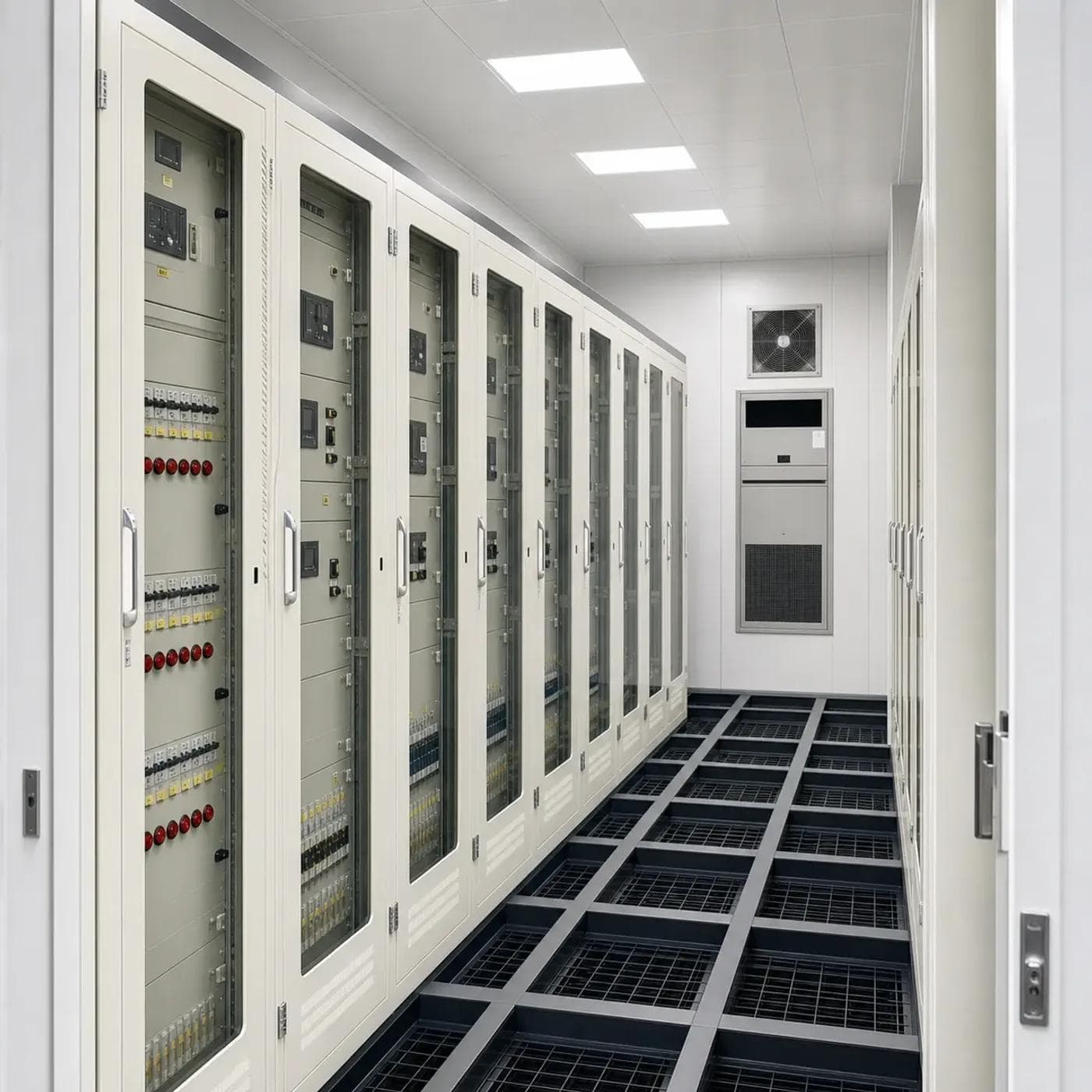

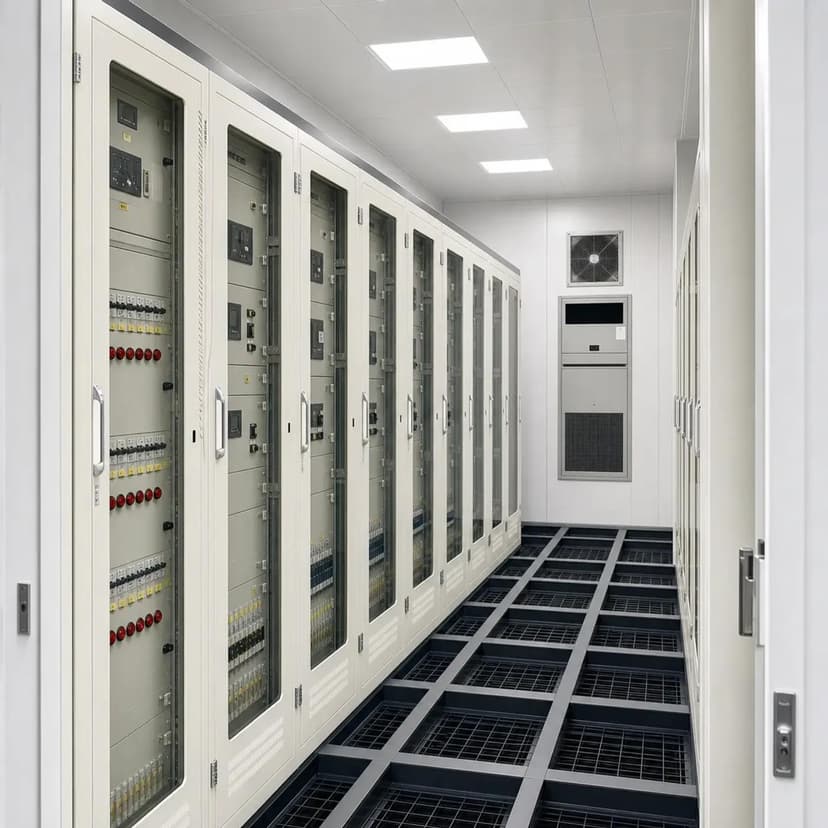

110kV 二次设备舱以可运输、可吊装、可检修的钢结构舱体为平台，为保护、测控、通信、直流电源、UPS 与站控设备提供集中安装空间。舱体围绕分区、门窗配置、电缆进线开孔、检修通道和设备接口要求设计，布局从客户屏柜清单与站控系统图确认后作为制造依据，正面操作与背面检修空间在制造前协调到位。

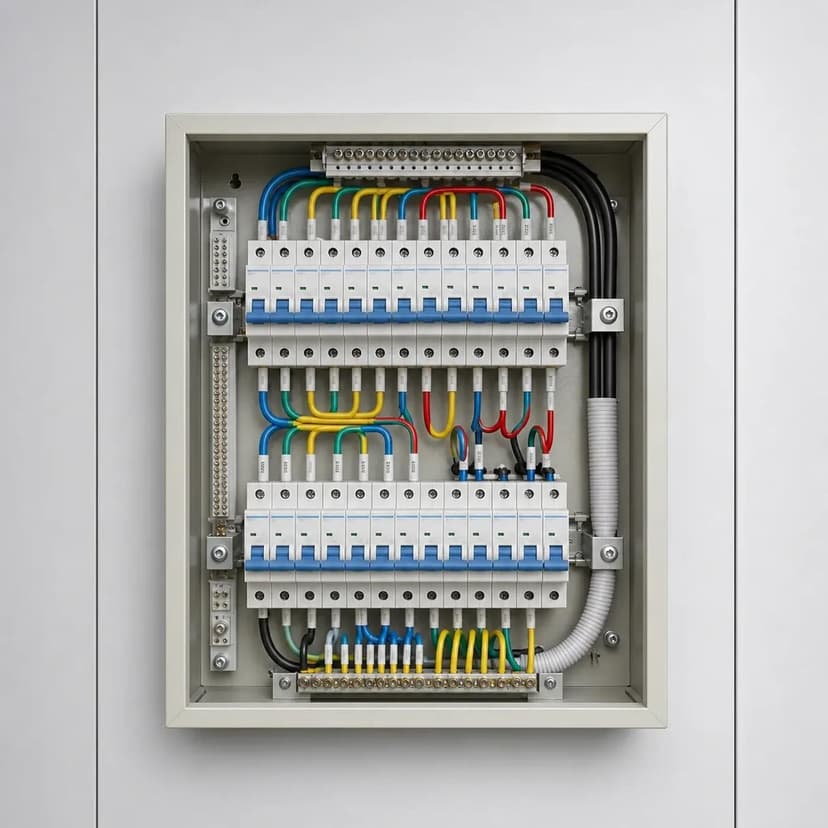

照明、检修插座、辅助电源、接地排、防雷、端子箱与柜间线缆通道可在工厂预制到安装就绪状态，为二次屏柜提供清晰的电源和接线边界。接口设计结合现场电缆与光纤走向协调，现场团队按接口清单接入，减少到场后的开孔与改线工作。

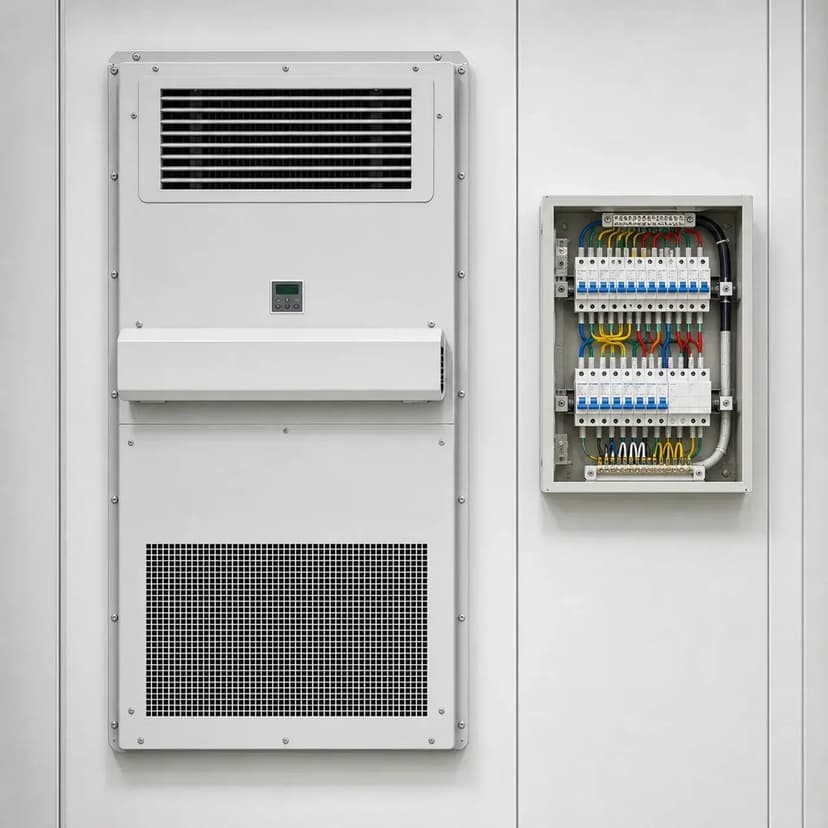

二次设备对温湿度、凝露、粉尘和供电连续性敏感。环控配置依据设备热负荷、站点气候、海拔、防腐等级与无人值守要求制定，空调、通风、除湿、过滤与温湿度监测接口与舱体设计协调并在制造前确认，保障设备在目标运行环境下长期稳定。

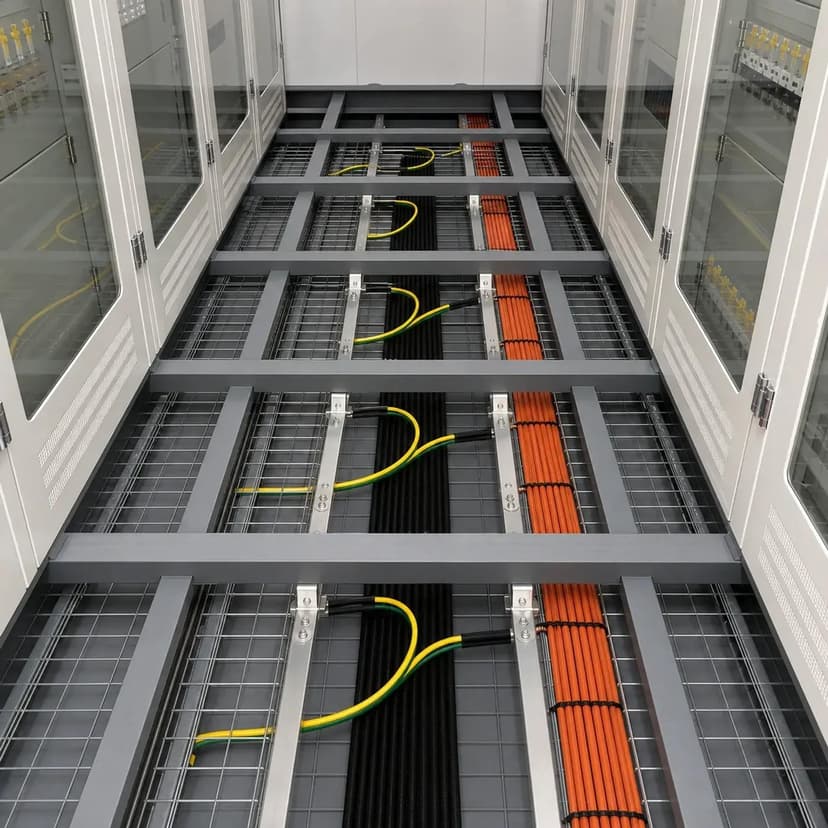

电缆进线开孔、桥架、光纤路径、端子箱、接地排、等电位与防雷可预制为安装就绪状态。架空地板与线槽分层组织动力、控制与接地线缆，接地与线缆界面与现场布线和通信架构协调，降低到场后的现场改造工作量。

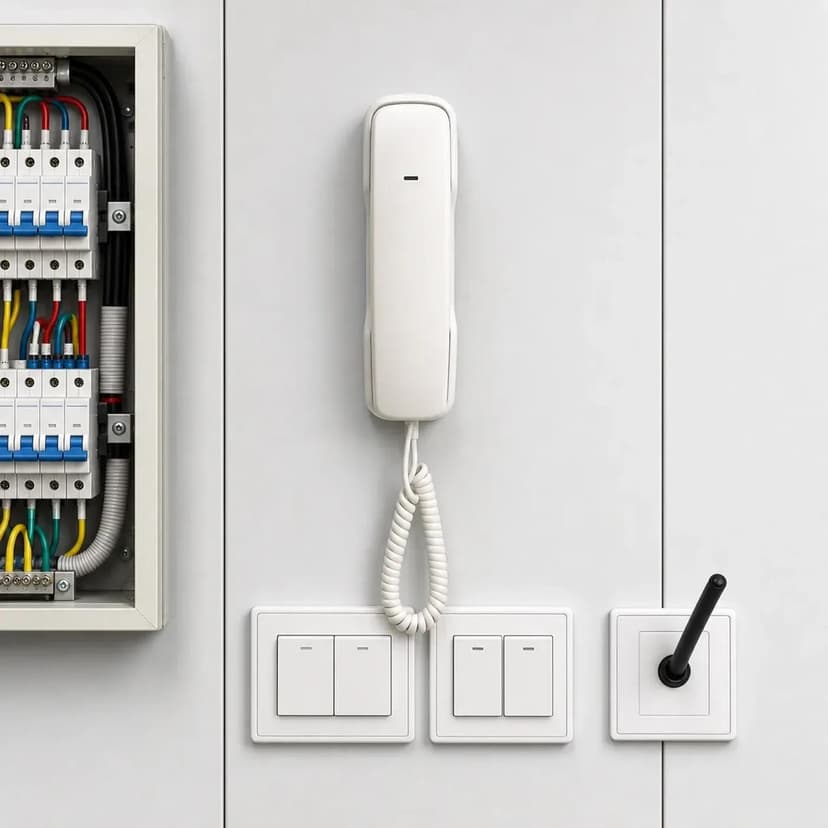

围绕 SCADA、EMS、BMS、站控层通信、光纤接入和数据采集需求预留通信柜位、走线路径与接口边界；门禁、视频、烟温探测、消防接口与应急照明随舱预制，为无人值守运维与远程管理提供完整的监控、通信与安全接入条件。
技术规格参数
适用电压等级
110kV 变电站
所服务系统
系统类型
保护 / 测控 / 通信 / 站控
项目确认
控制电源
AC / DC
项目确认
通信接口
光纤 / 以太网 / 串口
项目确认
监控接口
SCADA / EMS / BMS
舱体尺寸
定制
运输限界
防护等级
IP54 / IP55
防腐等级
C3-C5 (ISO 12944)
项目确认
环控配置
空调 / 除湿 / 通风
按热负荷
接地防雷
等电位 / 接地排
设计寿命
25 年
标准适配
IEC / GB
项目确认
| 参数 | 规格 |
|---|---|
| 适用电压等级 | 110kV 变电站 所服务系统 |
| 系统类型 | 保护 / 测控 / 通信 / 站控 项目确认 |
| 控制电源 | AC / DC 项目确认 |
| 通信接口 | 光纤 / 以太网 / 串口 项目确认 |
| 监控接口 | SCADA / EMS / BMS |
| 舱体尺寸 | 定制 运输限界 |
| 防护等级 | IP54 / IP55 |
| 防腐等级 | C3-C5 (ISO 12944) 项目确认 |
| 环控配置 | 空调 / 除湿 / 通风 按热负荷 |
| 接地防雷 | 等电位 / 接地排 |
| 设计寿命 | 25 年 |
| 标准适配 | IEC / GB 项目确认 |
产品常见问题
保护屏、测控屏、通信屏、自动化控制器、直流电源屏、UPS、站控系统、SCADA/EMS/BMS 接口、光纤配线、环境监测、消防与门禁等，按客户屏柜清单与范围边界配置。埃腾负责容纳与集成客户或第三方提供的二次设备，不代为制造保护测控装置。
支持。按客户品牌、屏柜清单、接口标准、舱体尺寸与批量交付计划制造；长期项目可沉淀标准舱型、接口库、工艺文件与出厂检查方案。
应用场景与站点位置、屏柜清单与尺寸、站控系统图、电缆进线方向与数量、通信与光纤接口需求、环控要求、防护与防腐等级、运输限界以及预计交付数量。
可以。外壳供货、接口预制与系统集成三档按客户设备范围与现场集成能力选择。
舱体结构、防护等级、防腐、电气接口、通信、环控、安全与交付资料可按 IEC、GB 及项目指定标准适配；认证与第三方检验要求在技术对接中确认。
