不包含调相机主机本体。本产品定位为调相机工程配套的电气预制舱，伊田机电聚焦舱体制造、设备布置接口深化，以及环控、消防、安防、照明和监控等舱内配套系统集成。
产品特性
双舱段拼装交付
工厂分体制造、分体运输，到场后拼装成整体，适合大尺寸调相机电气舱和运输吊装受限项目。
双舱段拼装交付
工厂分体制造、分体运输，到场后拼装成整体，适合大尺寸调相机电气舱和运输吊装受限项目。
双舱段拼装交付
工厂分体制造、分体运输，到场后拼装成整体，适合大尺寸调相机电气舱和运输吊装受限项目。
一二次分区深化
按一次设备、二次保护测控、通信控制和辅助电源要求分区，深化柜体基础、线缆通道、接地和检修空间，减少后期改孔、改线和多专业交叉返工。
成套柜体进舱配合
针对 SFC 启动装置、网侧柜、平波电抗器柜等大体积成套设备，深化基础加强、地板开孔、通风散热和搬运路径，配合设备顺利进舱、就位、接线。
配套系统集成
按站区环境和交付范围，预留或集成环控排水、消防安防、应急照明和监控接口，减少现场多专业协调。
C3-C5 防腐与长寿命
按 C3-C5 腐蚀等级配置板材、保温、密封和排水，舱体可按 25 年使用寿命设计制造，适配沿海、高湿和工业腐蚀环境。
产品详情

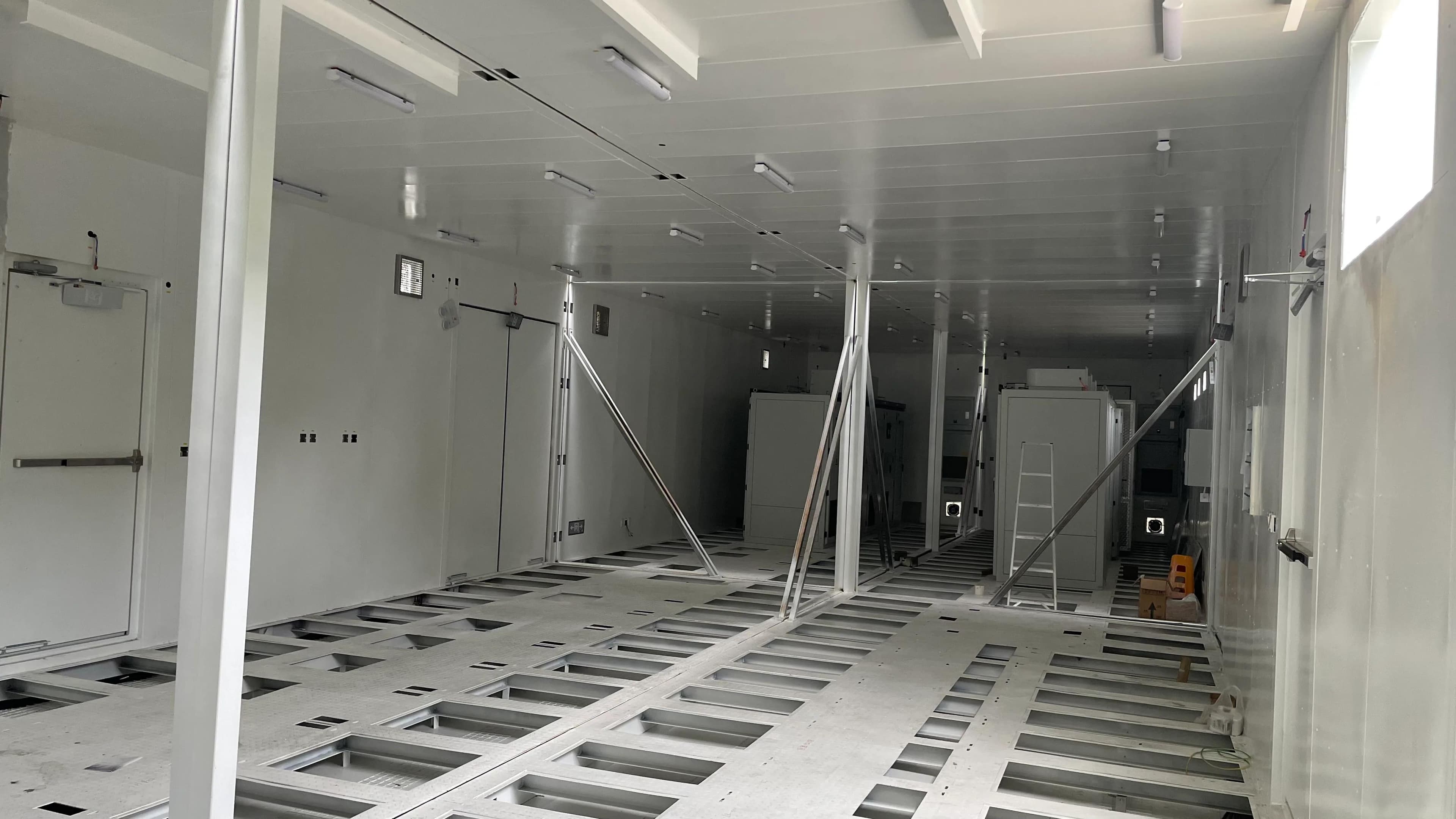

拼装后的舱内空间、设备基础与电缆通道

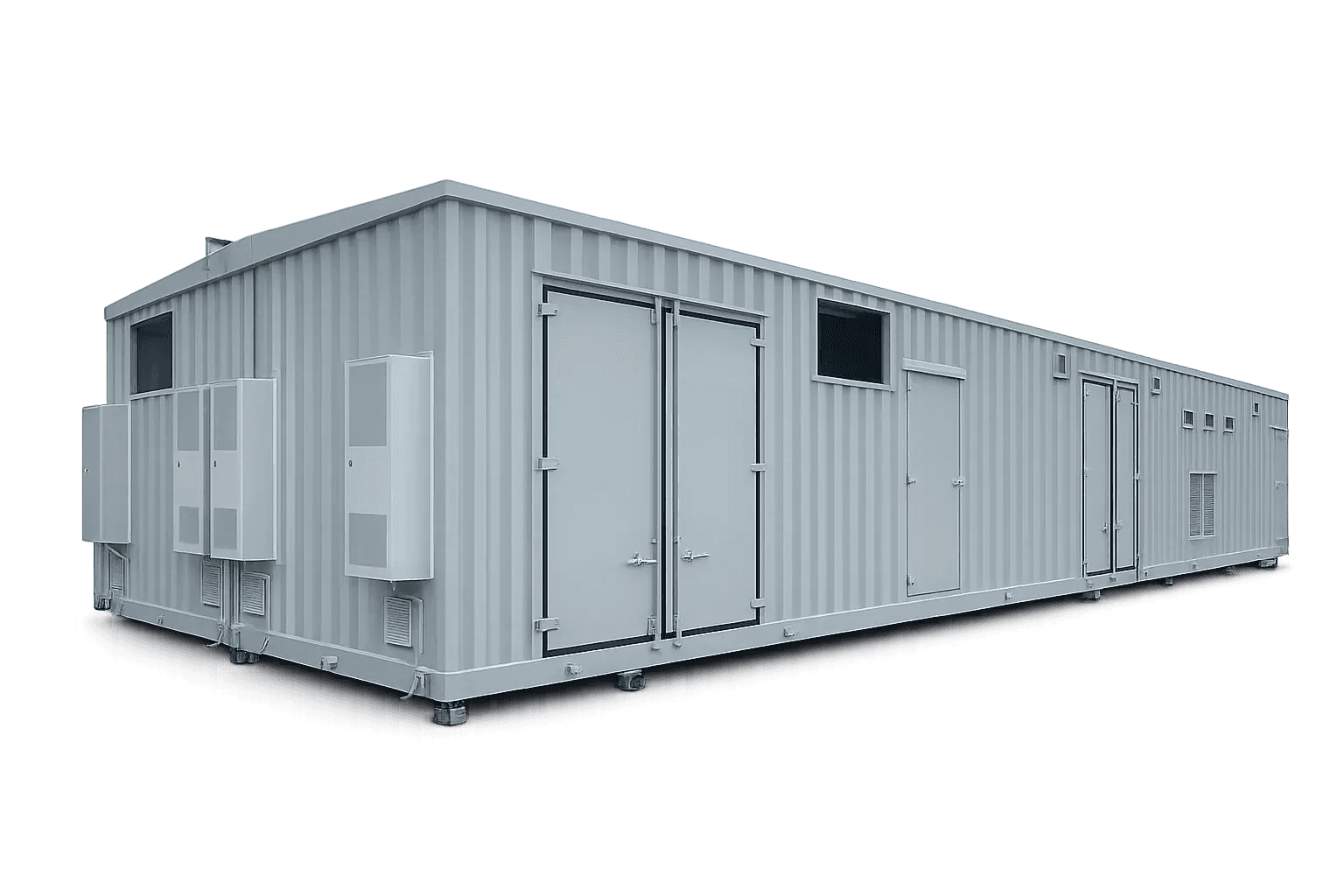

调相机工程常涉及一次、二次和辅助系统集中布置，整舱尺寸、运输路径和吊装条件容易成为交付约束。双拼式方案将舱体拆分为两个可制造、可运输的舱段，在工厂完成结构、内装、设备基础和电缆通道预制，到场后通过结构接口、底部连接、密封收口和线缆通道完成整体拼装，兼顾工厂预制深度和现场可实施性。
拼装后的舱内空间、设备基础与电缆通道

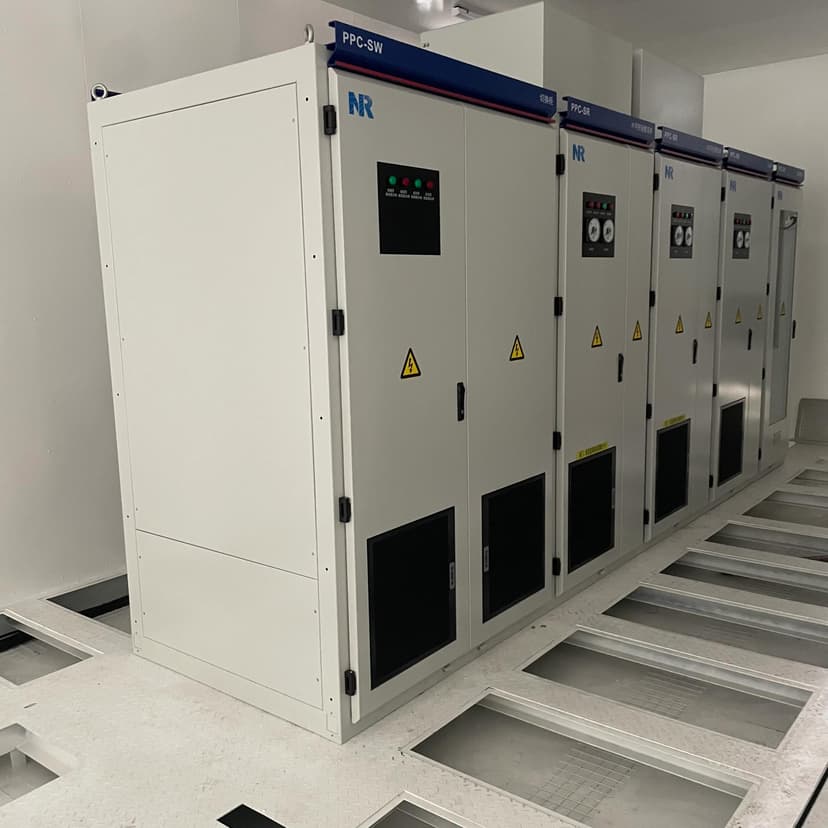

一次区侧重设备承载、动力回路、绝缘地面和检修距离，二次区侧重保护测控、通信控制、防静电地板和线缆组织。舱体深化阶段可同步确认柜体尺寸、开门方向、设备基础、进出线方式、电缆沟或桥架路径、接地位置和辅助配电边界，减少现场改孔、改线和多专业交叉施工。

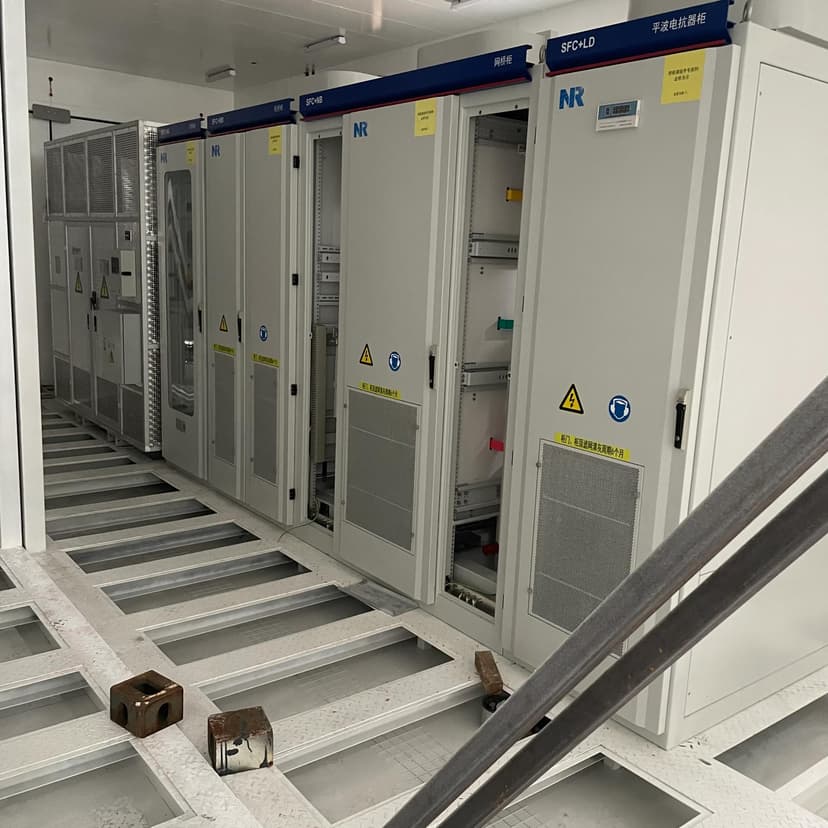

SFC 启动装置、网侧柜、平波电抗器柜等大体积成套设备对基础承载、通风散热、开门空间和搬运路径要求较高。伊田机电在舱体深化阶段按设备资料确认基础加强、地板开孔、通风格栅和检修空间，配合客户成套设备顺利进舱、就位和接线。

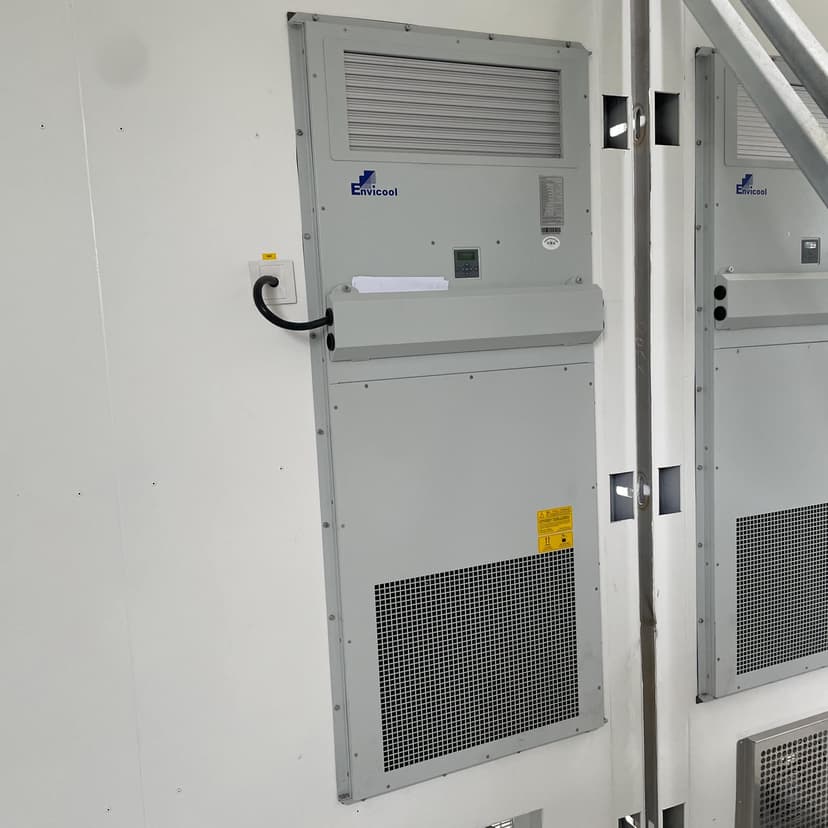

各项目的热环境、气候条件和运维要求不同，环控配置应与设备热负荷、温湿度要求和凝露风险匹配。伊田机电可根据粉尘、腐蚀等级，配置工业空调、通风过滤、保温、防水密封和排水方式，支持出厂前完成安装与调试检查。

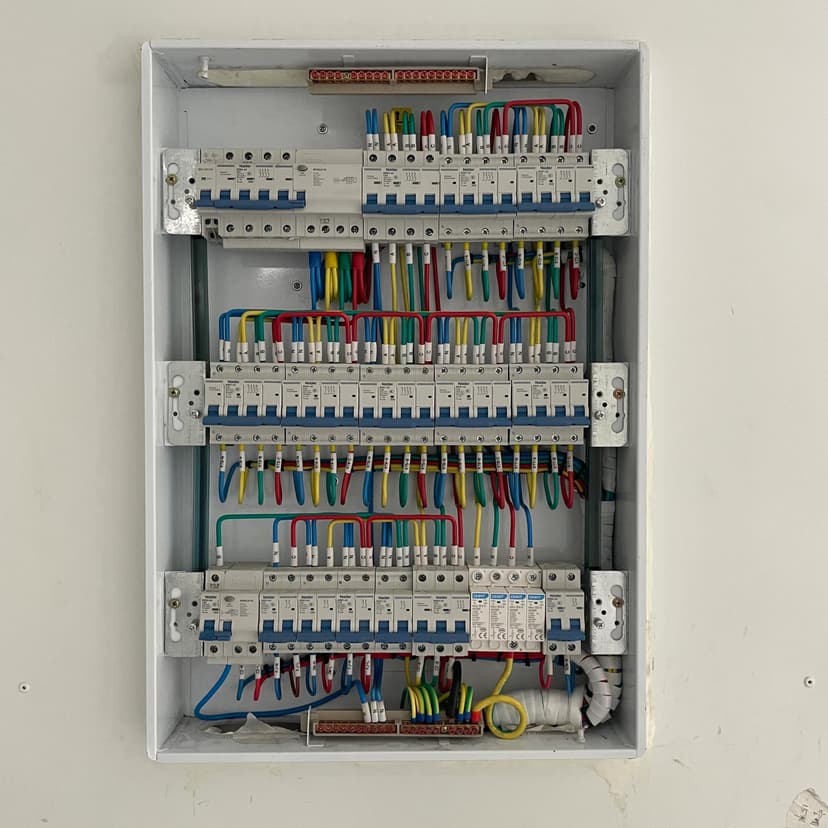

舱内照明、检修电源、空调、监控等辅助回路可在工厂完成配电箱安装、回路接线和标识整理，进出线端子和备用回路按项目预留，减少现场二次配线工作量，也便于后续运维排查。

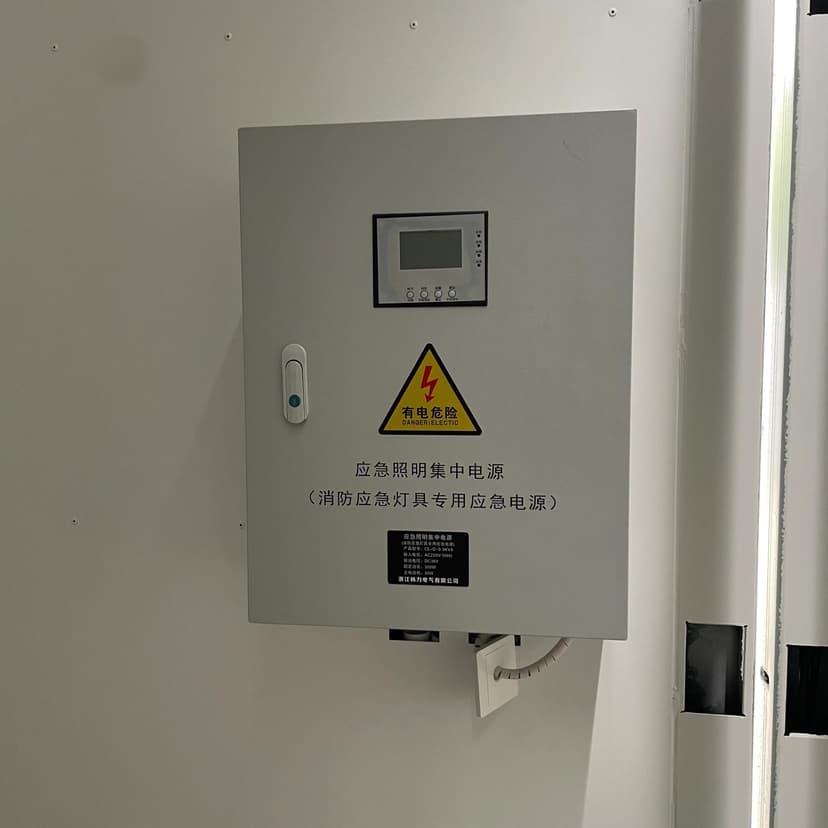

应急照明集中电源、消防探测、烟温报警、门禁视频和运行监控接口可按交付范围预留或集成，出厂前完成检查记录，便于现场联调验收和后续运维检查。
交付范围选项
范围 1
舱体外壳与拼装接口
范围 1舱体外壳与拼装接口
适合客户已确定调相机、电气一次/二次设备和系统方案的项目。伊田机电可按客户图纸、运输吊装边界和品牌外观要求，交付双拼式预制舱外壳、结构拼装接口、内装、设备基础和现场拼装边界。
范围包含：
双舱段舱体结构制造
拼装接口与密封收口
门窗、百叶和检修通道
设备基础与安装孔位
照明、接地和排水预留边界
范围 1
舱体外壳与拼装接口
范围 1舱体外壳与拼装接口
适合客户已确定调相机、电气一次/二次设备和系统方案的项目。伊田机电可按客户图纸、运输吊装边界和品牌外观要求，交付双拼式预制舱外壳、结构拼装接口、内装、设备基础和现场拼装边界。
范围包含：
双舱段舱体结构制造
拼装接口与密封收口
门窗、百叶和检修通道
设备基础与安装孔位
照明、接地和排水预留边界
技术规格参数
产品形式
双拼式调相机预制舱
定制方式
按项目图纸及设备布置定制
适配舱型
一次舱 / 二次舱
结构形式
单层
拼装方式
双舱段分体制造，现场拼装
外顶板
2.0mm 镀锌板
外墙板
1.6/2.0mm 瓦楞板或平板
底板
2.0mm 镀锌板
主体型材
槽钢 / 方管
内墙内顶
1.2mm 镀锌钢板
一次舱地面
4.0mm 花纹钢板 + 绝缘地毯
二次舱地面
防静电地板
保温材料
50mm 岩棉 / 聚氨酯
排水方式
集装排水 / 散排
防腐环境
C3 / C4 / C5（ISO 12944）
防护等级
IP54 / IP55，最高可配置至 IP65（IEC 60529）
设计寿命
25 年
质保
12 个月（可延至 24，项目而定）
| 参数 | 规格 |
|---|---|
| 产品形式 | 双拼式调相机预制舱 |
| 定制方式 | 按项目图纸及设备布置定制 |
| 适配舱型 | 一次舱 / 二次舱 |
| 结构形式 | 单层 |
| 拼装方式 | 双舱段分体制造，现场拼装 |
| 外顶板 | 2.0mm 镀锌板 |
| 外墙板 | 1.6/2.0mm 瓦楞板或平板 |
| 底板 | 2.0mm 镀锌板 |
| 主体型材 | 槽钢 / 方管 |
| 内墙内顶 | 1.2mm 镀锌钢板 |
| 一次舱地面 | 4.0mm 花纹钢板 + 绝缘地毯 |
| 二次舱地面 | 防静电地板 |
| 保温材料 | 50mm 岩棉 / 聚氨酯 |
| 排水方式 | 集装排水 / 散排 |
| 防腐环境 | C3 / C4 / C5（ISO 12944） |
| 防护等级 | IP54 / IP55，最高可配置至 IP65（IEC 60529） |
| 设计寿命 | 25 年 |
| 质保 | 12 个月（可延至 24，项目而定） |
产品常见问题
可以。舱体尺寸、板材、开孔、设备基础、线缆通道、接地、排水、品牌外观、铭牌和接口预留均可根据客户图纸、设备资料和技术协议深化确认。伊田机电可支持 OEM/ODM 或客户品牌交付，但调相机主机和电气系统工艺责任按客户设备方案确认。
调相机项目的电气舱通常尺寸较大，容易受到运输、吊装和现场安装条件限制。双舱段方案可分体制造、分体运输，到场后拼装成整体，兼顾工厂预制深度和现场可实施性。
可以。一次舱重点关注设备承载、动力回路、绝缘地面和检修距离；二次舱重点关注保护测控、通信控制、防静电地板和线缆组织，二者可按不同设备和运维要求分别深化。
可根据交付范围配置或预留。伊田机电可围绕舱体提供空调热管理、应急照明、辅助配电、消防接口、门禁视频和监控接口等配套集成支持。
在满足项目环境等级、正确安装和定期维护的条件下，舱体可按 25 年使用寿命进行设计和制造。具体防腐、密封、排水和维护要求以项目技术协议为准。
建议提供设备清单、柜体外形尺寸、一次/二次系统布置要求、进出线方式、站区环境等级、运输吊装限制以及期望交付范围。资料越完整，舱体尺寸、双拼接口和配套系统方案越容易快速收敛。
