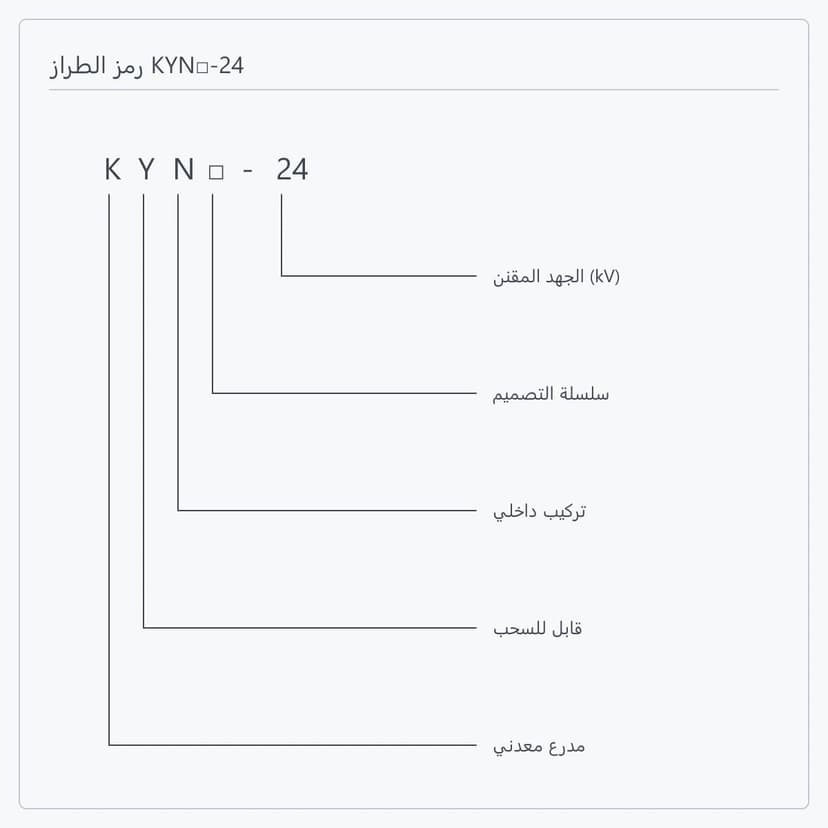

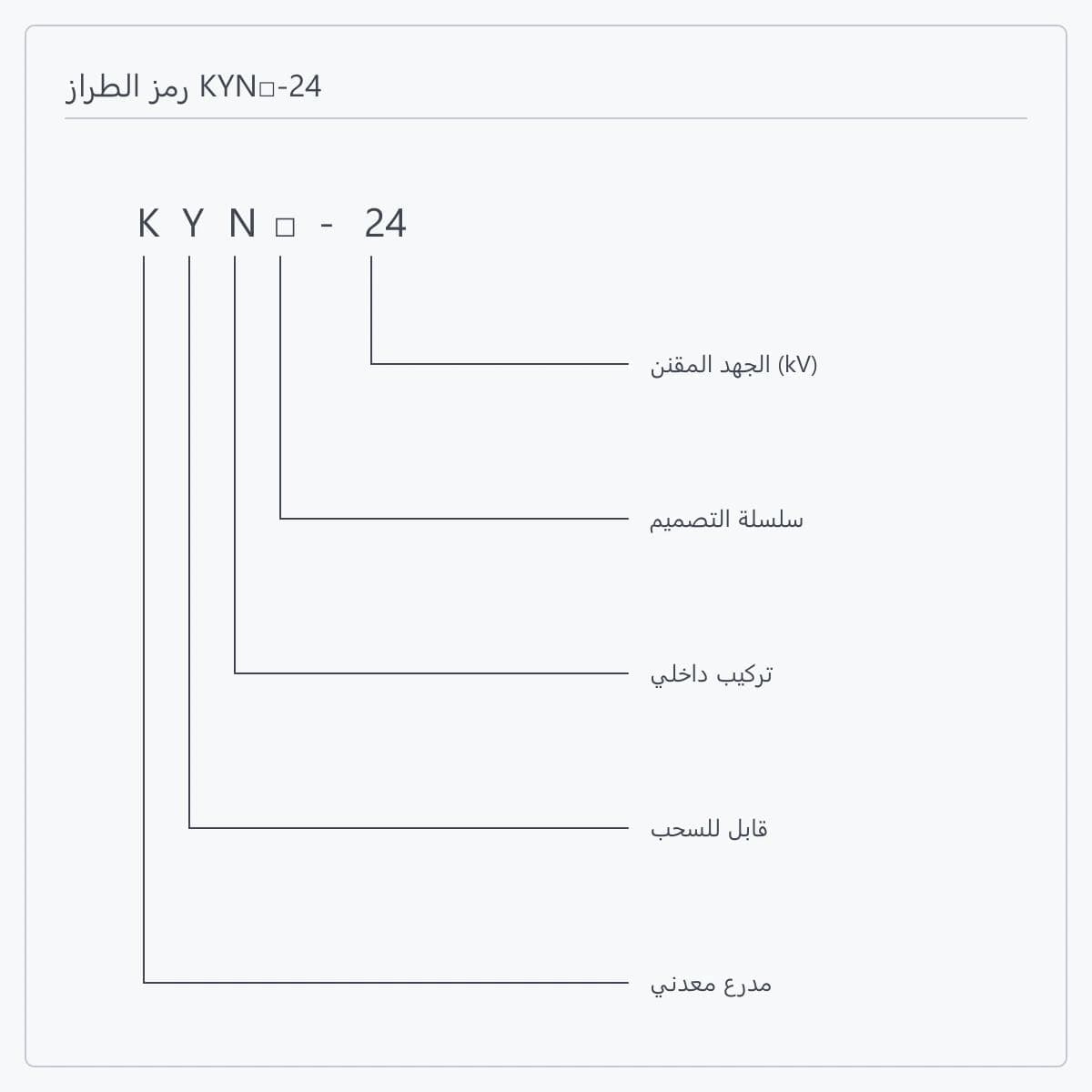

مجموعة مفاتيح مدرعة قابلة للسحب KYN□-24

نعم. يشمل التردد المقنن في هذا الطراز 50 و60 Hz، وهو الطراز الذي يعطي 60 Hz في سلسلة KYN؛ أما البقية فتعطي 50 Hz فقط. والتردد يحكم مواءمة محولات القياس ومرحلات الحماية وآليات التشغيل، ولذلك يُثبت مرة واحدة عند الطلب ولا يُضبط في الموقع. اذكر تردد الشبكة والجهد المقنن مع الاستفسار لتطابق التهيئة من أول مرة.

يتبع الأمر جهد الشبكة. فشبكة جهدها الاسمي 20 kV تحتاج معدات 24 kV؛ أما شبكة 10 kV فتكفيها معدات 12 kV دون رفع درجة. وشبكة التوزيع بجهد 20 kV أكثر شيوعا في بعض أسواق التصدير منها محليا، وإليها يذهب هذا الطراز غالبا. وشبكة 35 kV تستدعي KYN61-40.5؛ وتحمل صفحة السلسلة جدول المقارنة الكامل للطرازات الخمسة.

الأبعاد 1000 عرضا و1910 عمقا و2400 ارتفاعا؛ والوزن من 840 إلى 1500 kg، ويأتي المدى من المخطط الرئيسي والتجهيز، وتتبع القيمة النهائية التهيئة المعتمدة. وتُراجع ثلاثة أمور معا: عمق الغرفة يجب أن يستوعب الخلية ومساحة التشغيل والصيانة أمامها ومشوار سحب العربة؛ وتُراجع الأرضية أو الأساس إزاء القيمة العليا للخلية الواحدة؛ ويُراجع النقل والرفع إزاء الأبعاد الكاملة. أرسل مخطط الغرفة وشروط حمل الأرضية ليُعتمد ذلك في مرحلة عرض السعر.

الدارات المساعدة ودارات التحكم مقننة عند 110 / 220 V تيارا مستمرا أو مترددا، وتتحمل الدارات الثانوية 2000 V بتردد الشبكة. والمطلوب تحديده عند الطلب هو نوع التغذية — مستمر أم متردد — ومستوى الجهد، وما إذا كانت تلزم تغذية مزدوجة مع تحويل. وهذه الثلاثة تحكم اختيار الآلية والحماية ودارات الإشارة، وتُثبت مرة واحدة في الاتفاق الفني.

أربعة أشياء تعطي مخططا أوليا: المخطط الأحادي، والجهد الاسمي للشبكة، وتردد الشبكة، وقدرة القصر. ولعرض بمستوى تعاقدي، أضف عدد الخلايا مع المخطط الرئيسي لكل منها، ونوع وجهد تغذية التحكم، ومتطلبات القياس والحماية، وترتيب دخول الكابلات ومقاطعها، وواجهات الاتصال، وأبعاد الغرفة وشروط حمل الأرضية، ومعايير وقائمة وثائق سوق الوجهة.

نعم. تورد مجموعة المفاتيح كتجهيز بينما تورد حاوية المفاتيح متوسطة الجهد أو وحدة الطاقة كغلاف — الأولى هي اللوحة نفسها، والثانية تشمل الغلاف وترتيب المعدات والأنظمة المساعدة وتكامل الواجهات. وهذا الطراز مضغوط، فيستوعب طول الوحدة نفسه عددا أكبر من الخلايا مقارنة بطراز أكبر، وهو ما يُستفاد منه عند تخطيط الداخل. وحين يدخل كتجهيز رئيسي، تفصل ETENZ ترتيب الصف ووصلات القضبان والواجهات الداخلية، ويحدد حد التوريد مرة واحدة في مرحلة العقد.
