مجموعة مفاتيح مدرعة قابلة للسحب KYN61-40.5

يتبع الأمر جهد الشبكة لا القدرة. فشبكة جهدها الاسمي 35 kV تحتاج معدات 40.5 kV، وKYN61-40.5 هو عضو السلسلة الذي يغطي تلك الفئة؛ أما البقية فتبلغ 24 kV على الأكثر. والمواضع المعتادة هي دخل ومغذيات ورابط قضبان محطة 35 kV، ومحطة التغذية الرئيسية لمنطقة صناعية كبيرة، وجانب الرفع في محطة رياح أو طاقة شمسية. وإذا كانت الشبكة 10 kV والقدرة وحدها كبيرة، فتلك مسألة تيار مقنن وتناسبها KYN28A-12 أو KYN550-12 أكثر.

لأن تلك الفجوة في الخلية القابلة للسحب يجب أن تصمد وحدها. فبعد نقل العربة إلى وضع الاختبار أو العزل، يكون أحد جانبي الفجوة مكهربا والآخر لا، ويستند العزل إلى تلك الفجوة. ولو ساوى تحملها التحمل إلى الأرض، لانهارت الفجوة أولا عند أي جهد زائد ناتج عن المناورة وضاع العزل. لذلك تضعها المواصفة درجة أعلى: 118 kV مقابل 95 kV بتردد الشبكة، و215 kV مقابل 185 kV عند الصدمة. وهذا مقتضى بنيوي لا هامش فائض، ولذلك تُقرأ المجموعتان معا عند الاختيار.

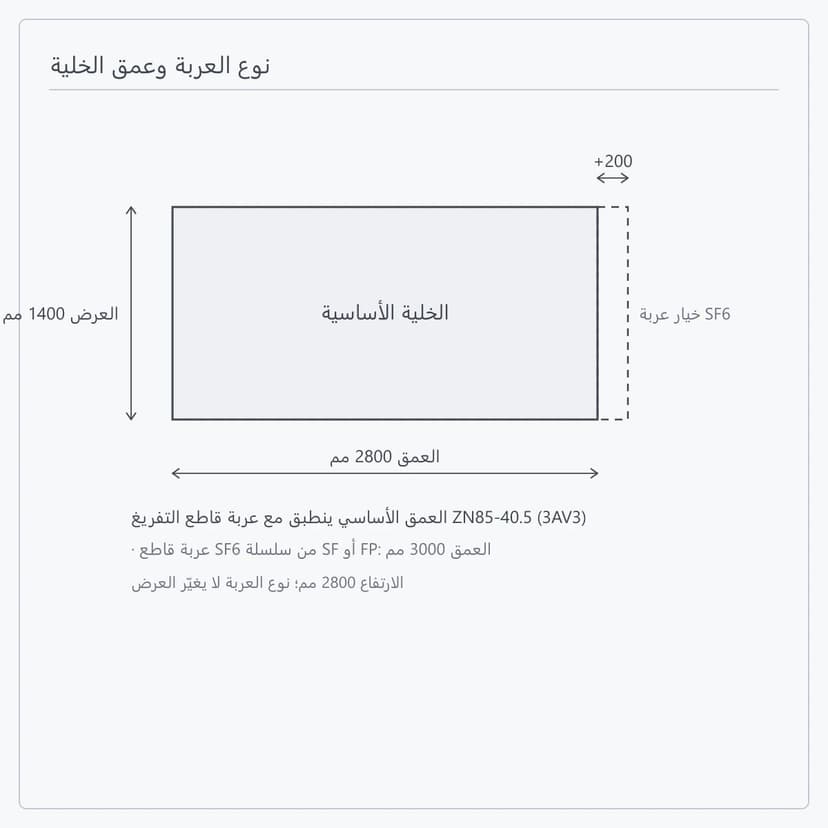

يقابل خيار 3000 mm عربة بغاز SF6، و2800 mm هي التهيئة القياسية، فالعمق ينبع من نوع القاطع ولا يُحدد اعتباطا. والمهم التحقق من الأعمال المدنية أولا: بعرض 1400 وارتفاع 2800، يجب أن يستوعب عمق الغرفة الخلية ومساحة التشغيل والصيانة أمامها ومشوار سحب العربة معا، وهذا أول ما يقيد مشاريع 35 kV. أرسل مخطط الغرفة مع الارتفاع الصافي ومسار الرفع وحد ارتفاع النقل، ليُحسم العمق في مرحلة عرض السعر.

هذا هو مدى هذا الطراز: من 1250 إلى 2500 A. فعند 40.5 kV يكون التيار لقدرة معينة أقل منه في شبكة 10 kV، ولذلك يقابل 2500 A قدرة كبيرة أصلا ويغطي المدى المشاريع المعتادة. وإن احتاجت دارة ما إلى أكثر من ذلك فعلا، صار الأمر إعادة حساب للقضبان والخلية: أرسل قدرة الدارة وبيانات الشبكة مع الاستفسار.

تُغلق الحجرات الوظيفية بعضها عن بعض بحواجز معدنية، ولكل منها مجرى مستقل لتنفيس الضغط، والاستقلال هو بيت القصيد: فإذا نشأ ضغط عطل داخل حجرة خرج من مجراها هي دون أن يمر بالحجرات المجاورة. أما الغلاف نفسه فمن صفائح فولاذ مطلي بالألمنيوم والزنك مشكَّل على مكنة رقمية ثم مجمَّع ببراغي وصواميل عالية المقاومة وصواميل برشام، وتُطلى المكوّنات بالمسحوق أو تُجلفن حسب متطلبات المشروع. وهذا وصف لبنية الخلية؛ ولا تقدم الصفحة أي إقرار بشأن اختبار أو تصنيف.

ثلاثة أشياء تعطي مخططا أوليا: المخطط الأحادي، والجهد الاسمي للشبكة والتيار المقنن، وقدرة القصر. ولعرض بمستوى تعاقدي، أضف عدد الخلايا مع المخطط الرئيسي لكل منها، ونوع وجهد تغذية التحكم، ومتطلبات القياس والحماية، وترتيب دخول الكابلات ومقاطعها، وواجهات الاتصال، وأبعاد الغرفة وحد العمق فيها، ومعايير وقائمة وثائق سوق الوجهة.

نعم. تورد مجموعة المفاتيح كتجهيز بينما تورد حاوية المفاتيح متوسطة الجهد أو وحدة الطاقة كغلاف — الأولى هي اللوحة نفسها، والثانية تشمل الغلاف وترتيب المعدات والأنظمة المساعدة وتكامل الواجهات. وصف 40.5 kV كبير الحجم، ولذلك يُحسب الترتيب داخل الوحدة ومساحة الصيانة ومشوار العربة أثناء تصميم الوحدة. وحين تدخل KYN61-40.5 كتجهيز رئيسي، تعالج ETENZ ذلك كله، ويحدد حد التوريد مرة واحدة في مرحلة العقد.
