KYN28A-12 مجموعة مفاتيح مدرعة بعربة وسطية

تُحدَّد معاً. فئة الجهد تتبع الجهد الاسمي للشبكة، ويتبعها مستوى العزل: 3.6 kV مع تحمل تردد صناعي 24 kV وتحمل صاعقة 40 kV؛ و7.2 kV مع 32 kV و60 kV؛ و12 kV مع 42 kV و75 kV. والمجموعات الثلاث مقترنة، فلا يجوز استعمال عزل فئة أدنى عند جهد أعلى. اذكر الجهد الاسمي وأعلى جهد تشغيل في طلب العرض ليتحدد مستوى العزل.

يتبع مستوى القصر قدرةَ قصر الشبكة عند موضع التركيب، ويتبع التيار المقنن حِملَ الدائرة، ويُحدَّد كل منهما مستقلاً. أرسل قدرة القصر أو حساب تيار القصر ليؤخذ المستوى من الدرجات الست 16 و20 و25 و31.5 و40 و50 كيلوأمبير بقيمة لا تقل عن المحسوبة، ويتبعها تيار الذروة عند 40 أو 50 أو 63 أو 80 أو 100 أو 125 كيلوأمبير. ثم يُختار التيار المقنن بين 630 و3150 أمبير وفق الحِمل.

يبدأ الاختيار من فئة الجهد. فعند 40.5 kV يكون الطراز KYN61-40.5، وعند 24 kV يكون KYN□-24، ولا ينفتح الاختيار بين KYN28A-12 وKYN550-12 وYF-KYN450-12 إلا عند 12 kV وما دونها. ومن بين الثلاثة يملك KYN28A-12 أوسع نطاق قصر (16-50 كيلوأمبير) وتياراً مقنناً حتى 3150 أمبير، فهو الأوسع ملاءمة؛ ويرفع KYN550-12 القضيب الرئيسي إلى 4000 أمبير بعروض من 550 إلى 1000 مم، للتيارات العالية مع محدودية العرض؛ وYF-KYN450-12 هو الطراز المدمج بعرض 475-550 مم وعمق 1100 مم، للغرف ضيقة المساحة. وتتضمن صفحة السلسلة المقارنة الكاملة للطرازات الخمسة.

القيمتان تقابلان مسارَي عزل. فعندما يمر المسار بالكامل في الهواء تتجاوز المسافة الهوائية للموصل العاري 125 مم، وعندما يمر جزء منه عبر عزل صلب تتجاوز المسافة المركبة 60 مم. ولا تتوقف أي منهما على المفتاح الرئيسي، إذ تقوم القيمتان مع قاطع تفريغ ZN63A(VS1) ومع مفتاح فصل حمل ثابت من سلسلة C3، ويمكن التحقق منهما خلية بخلية في مرحلة المخططات وفق المخطط الابتدائي الفعلي.

يتبع الاختيار وظيفة الدائرة. فدوائر الدخول والخروج والربط التي يجب أن تفصل تيار العطل تأخذ قاطع تفريغ ZN63A(VS1)؛ أما الدوائر التي تناور تيار الحمل فقط مع حماية أمامية منسّقة فيمكن أن تأخذ مفتاح فصل حمل ثابتاً من سلسلة C3. وعند الحاجة إلى إشراف عن بُعد تُضاف واجهة اتصال للتحكم والقياس عن بُعد، ويُتفق على البروتوكول وقائمة النقاط في مرحلة المواصفة الفنية. ويؤثر نوع المفتاح أيضاً في أبعاد العربة وصندوق التماسات الثابتة، فيُستحسن ذكره مع المخطط أحادي الخط.

ثلاثة عناصر تكفي لإعداد تصور أولي: المخطط أحادي الخط، وفئة الجهد مع التيار المقنن، وقدرة قصر الشبكة. أما للعرض التعاقدي فيُضاف عدد الخلايا مع المخطط الابتدائي لكل منها، ونوع تغذية التحكم وجهدها، ومتطلبات القياس والحماية، وطريقة دخول الكابلات ومقاطعها، وواجهة الاتصال، وأبعاد الغرفة وحد عمقها، ومواصفات سوق الوجهة وقائمة وثائقه.

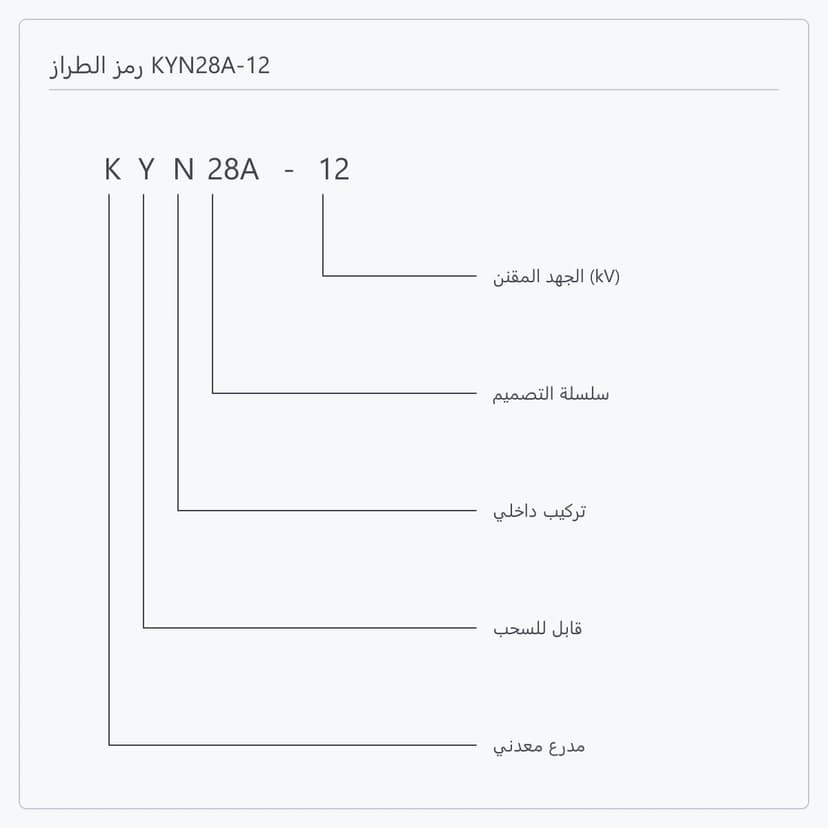

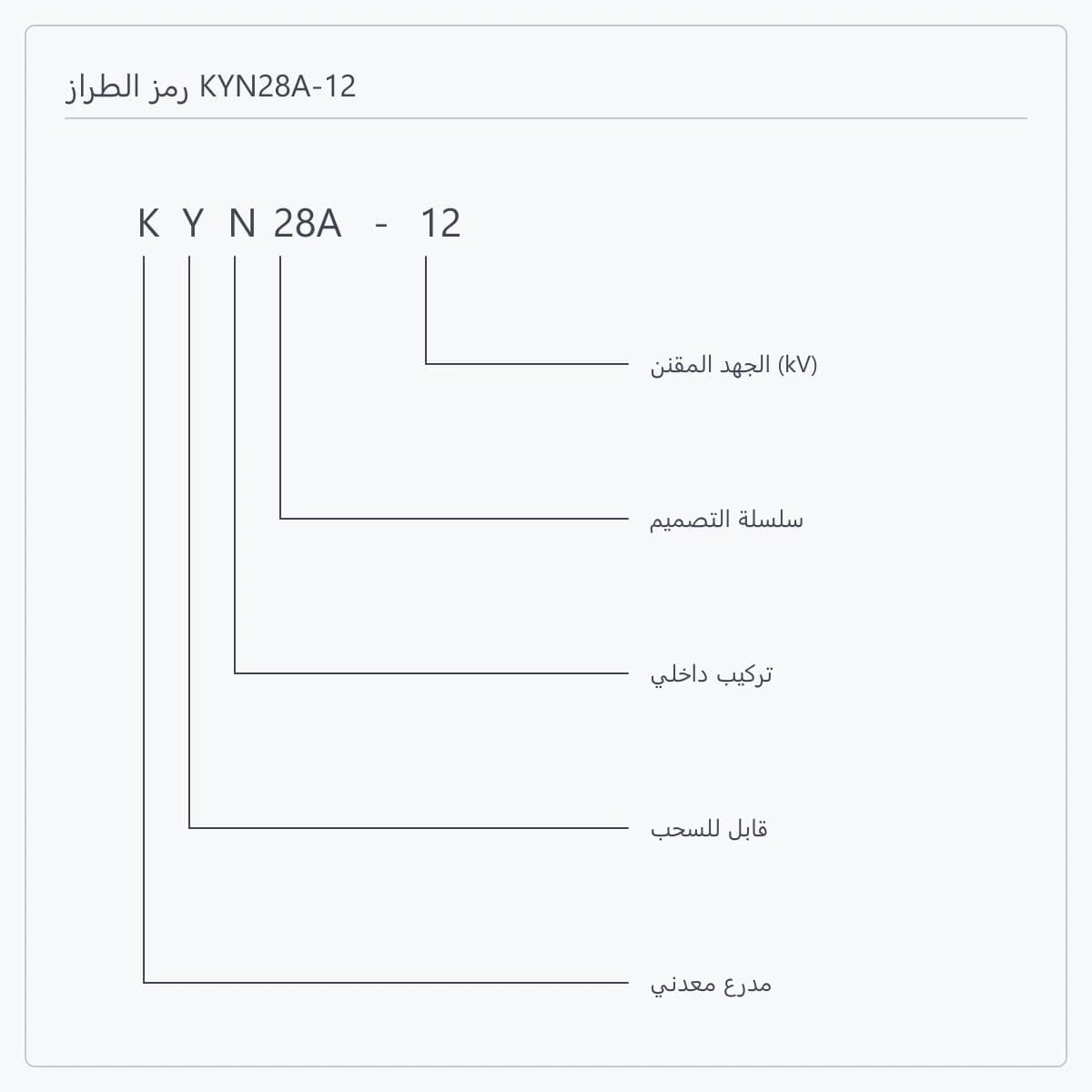

رمز الطلب الكامل هو KYN28A-12 يليه أربع خانات: رقم المخطط الابتدائي الذي يبيّن ما إذا كانت الخلية للدخول أو الخروج أو الربط أو القياس؛ ورمز آلية التشغيل، D كهرومغناطيسية وT زنبركية؛ والتيار المقنن؛ وتيار الفصل المقنن. الخانتان الأوليان تتبعان موضع الخلية في الشبكة وشروط تغذية التحكم، والأخيرتان هما إجابتا السؤالين أعلاه. وبإرسال المخطط أحادي الخط وقائمة الدوائر تُحدَّد الخانات الأربع خلية بخلية.

نعم. تُورَّد مجموعة المفاتيح كمعدة، بينما تُورَّد الحاوية الكهربائية متوسطة الجهد أو وحدة القدرة كغلاف؛ فالأولى هي الخلية نفسها، والثانية تشمل الغلاف وترتيب المعدات والأنظمة المساعدة وتكامل الواجهات. وعند تسليم صف KYN28A-12 كمعدة رئيسية داخل حاوية كهربائية تتولى ETENZ تفصيل ترتيب الصف ووصلات القضبان والواجهات الداخلية، ويُحدَّد حد التوريد مرة واحدة في مرحلة التعاقد.
