مجموعة مفاتيح مدرعة KYN550-12

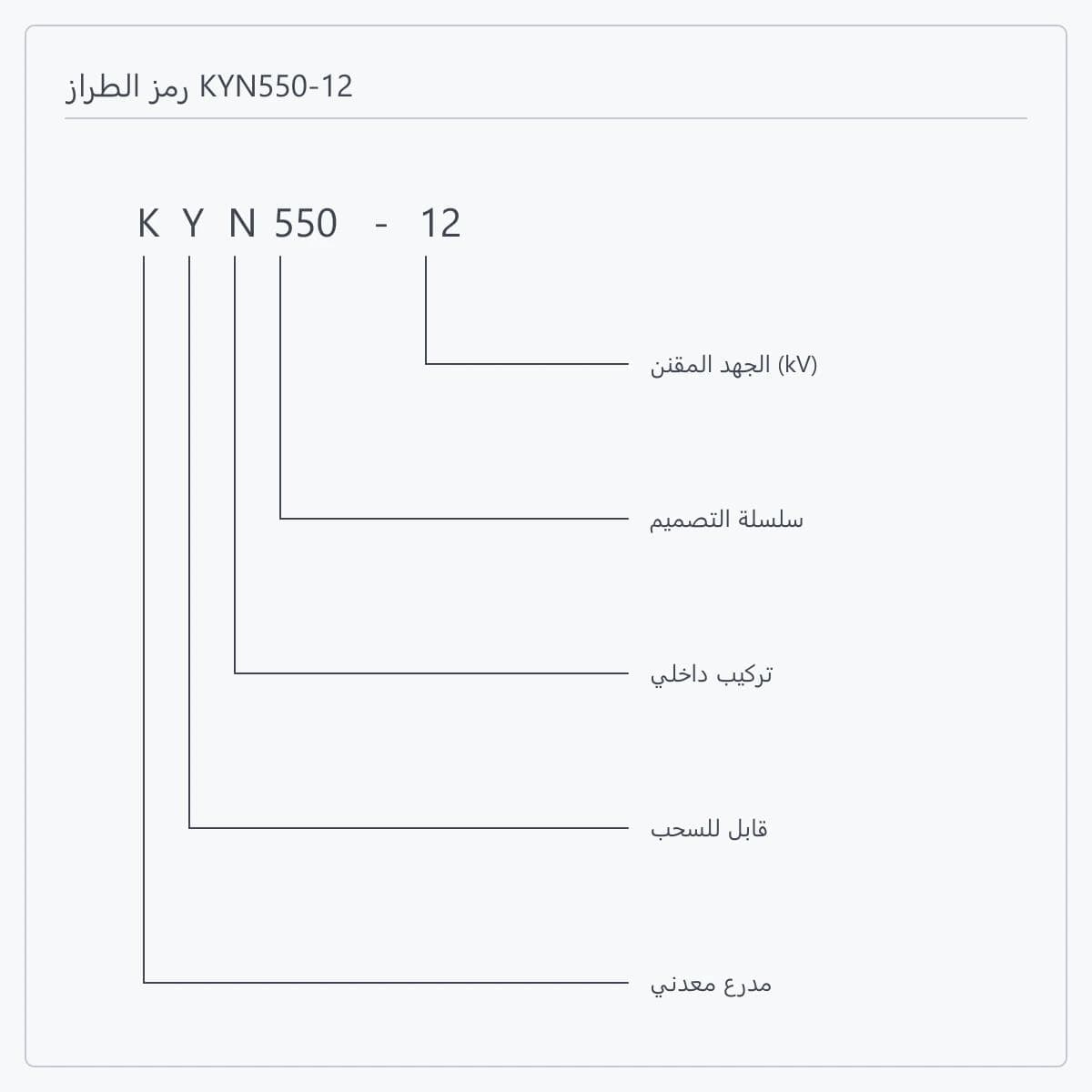

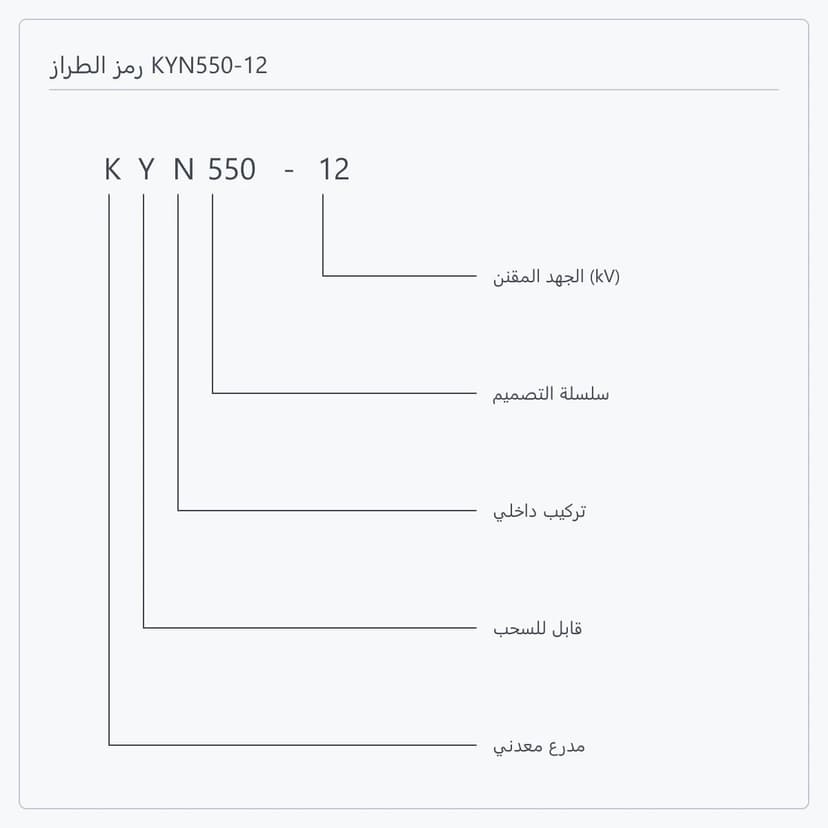

لا يلزم توحيده. تتوفر خمسة عروض — 550 و600 و650 و800 و1000 mm — تُختار لكل خلية حسب تيارها المقنن وتجهيزها: فالمغذيات الصغيرة تأخذ 550 أو 600 بينما يتسع الدخل الكبير ورابط القضبان حسب الحاجة. وخلط العروض في صف واحد هو الأسلوب المعتاد، ويقصّر الطول الكلي مقارنة بعرض موحد. والنقطة الواجب مراعاتها أن القضيب يجب أن يمر متصلا بين خلايا مختلفة العرض، وتعالج ETENZ هذا الانتقال في مرحلة المخططات.

هو تصنيف القضيب الرئيسي لهذا الطراز، وقضبان التوزيع متاحة كذلك حتى 4000 A. والمواضع التي تحتاجه عادة هي الدخل الرئيسي لمحطات التحويل، والتغذية الداخلية عالية القدرة في محطات التوليد، وأي صف يحمل دارات كثيرة على قضيب واحد لا يُستحسن تقسيمه. وحين لا يكفي تيار القضيب، يبقى التقسيم أو إضافة رابط قضبان، وكلاهما يزيد الخلايا والمساحة. أرسل الحمل الكلي للصف وما إذا كان التقسيم مقبولا، ليتضح إن كان 4000 A ضرورة أم هامشا.

من الشروط المدنية للغرفة أولا، ثم يُرتب التوزيع الكهربائي بعدها. تمتد الأعماق من 1100 إلى 1650 mm بست درجات، والارتفاعات من 2000 إلى 2300 mm بأربع. ويجب أن يستوعب عمق الغرفة عمق الخلية ومساحة التشغيل والصيانة أمامها ومشوار سحب العربة، وأن يستوعب الارتفاع الصافي الخلية وجسر القضبان والقناة العلوية. وبعد تثبيت ذلك تُرتب مقاطع القضبان والأجهزة فيما تبقى. أرسل مخطط الغرفة مع الارتفاع الصافي ليُعتمد في مرحلة عرض السعر.

في القدرة والعرض. فقضيب رئيسي بتيار 4000 A يقود إلى KYN550-12، وهو الأعلى في السلسلة. ومدى قصر واسع بتيار مقنن حتى 3150 A يقود إلى KYN28A-12. ومساحة غرفة ضيقة جدا يكفيها 630 إلى 1600 A تقود إلى YF-KYN450-12 بعرض 475 إلى 550 mm وعمق 1100 mm. وتحمل صفحة السلسلة جدول المقارنة الكامل للطرازات الخمسة.

أربعة أشياء تعطي مخططا أوليا: المخطط الأحادي، والجهد المقنن والتيار الكلي للصف، وقدرة القصر، وأبعاد الغرفة مع الارتفاع الصافي. ولعرض بمستوى تعاقدي، أضف المخطط الرئيسي والتيار المقنن لكل خلية، ونوع وجهد تغذية التحكم، ومتطلبات القياس والحماية، وترتيب دخول الكابلات ومقاطعها، وواجهات الاتصال، ومعايير وقائمة وثائق سوق الوجهة.

نعم. تورد مجموعة المفاتيح كتجهيز بينما تورد حاوية المفاتيح متوسطة الجهد أو وحدة الطاقة كغلاف — الأولى هي اللوحة نفسها، والثانية تشمل الغلاف وترتيب المعدات والأنظمة المساعدة وتكامل الواجهات. والعروض القابلة للاختيار تفيد هنا، إذ يمكن ضغط الصف أكثر ضمن طول وحدة معين. وحين يدخل كتجهيز رئيسي، تفصل ETENZ ترتيب الصف ووصلات القضبان والواجهات الداخلية، ويحدد حد التوريد مرة واحدة في مرحلة العقد.
