مجموعة مفاتيح مدمجة قابلة للسحب YF-KYN450-12

هذا استخدامه الأكثر شيوعا. فبعرض 475 إلى 550 mm وعمق 1100 mm يقل مقاسا عن خلية 12 kV المعتادة، وكثيرا ما يدخل غرفة قائمة دون أعمال مدنية، بينما يغطي تيار فصل حتى 40 kA قدرة قصر ارتفعت بتعديل أعلى السلسلة. وتُراجع ثلاثة أمور أولا: هل يستوعب العمق الصافي خلية 1100 mm مع مساحة التشغيل الأمامية ومشوار العربة، وهل يستوعب الارتفاع الصافي 2200 mm مع جسر القضبان، وهل تتوافق قناة الكابلات واتجاهات الدخول القائمة. أرسل أبعاد الموقع وقدرة القصر الجديدة ليمكن الحكم على الجدوى.

لا. يشتركان في منصة 450 وفي عرض متقارب، لكنهما فئتا معدات مختلفتان. فهذا الطراز قابل للسحب، وتتكوّن فجوة العزل فيه بسحب العربة. أما YF-XGN450-12 فمن النمط الصندوقي الثابت، وتتكوّن فيه فجوة عزل مرئية بشفرة فاصل داخل الخلية. وتختلف الصيانة تبعا لذلك: الوحدة القابلة للسحب تُسحب وتُستبدل كاملة، والثابتة يُعمل عليها داخل الخلية. والاختيار يتبع نمط التشغيل وكلفة الانقطاع، لا الأبعاد.

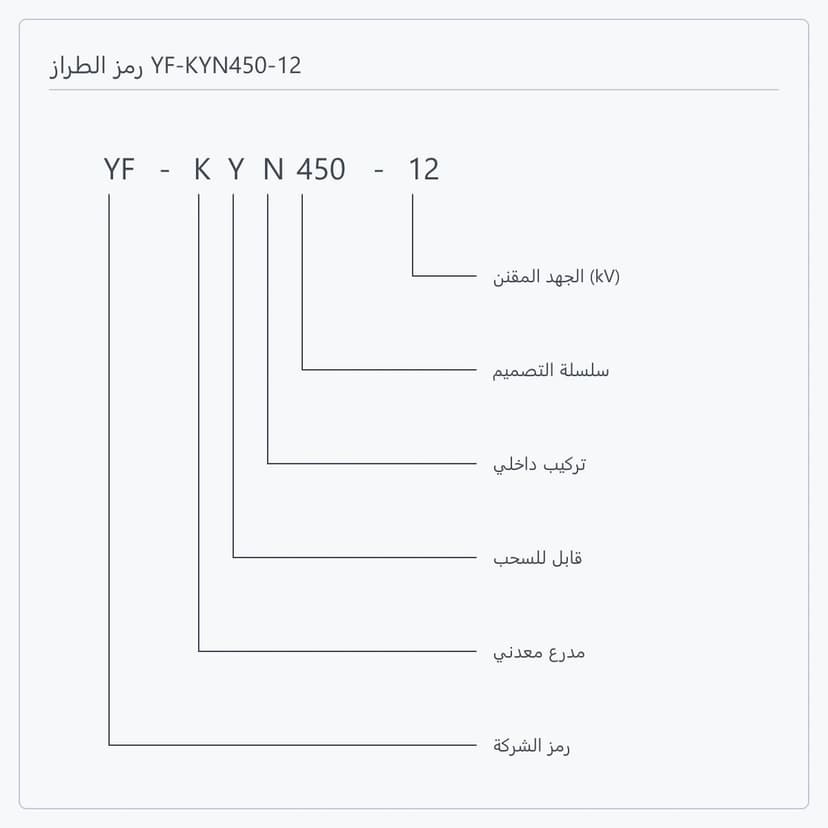

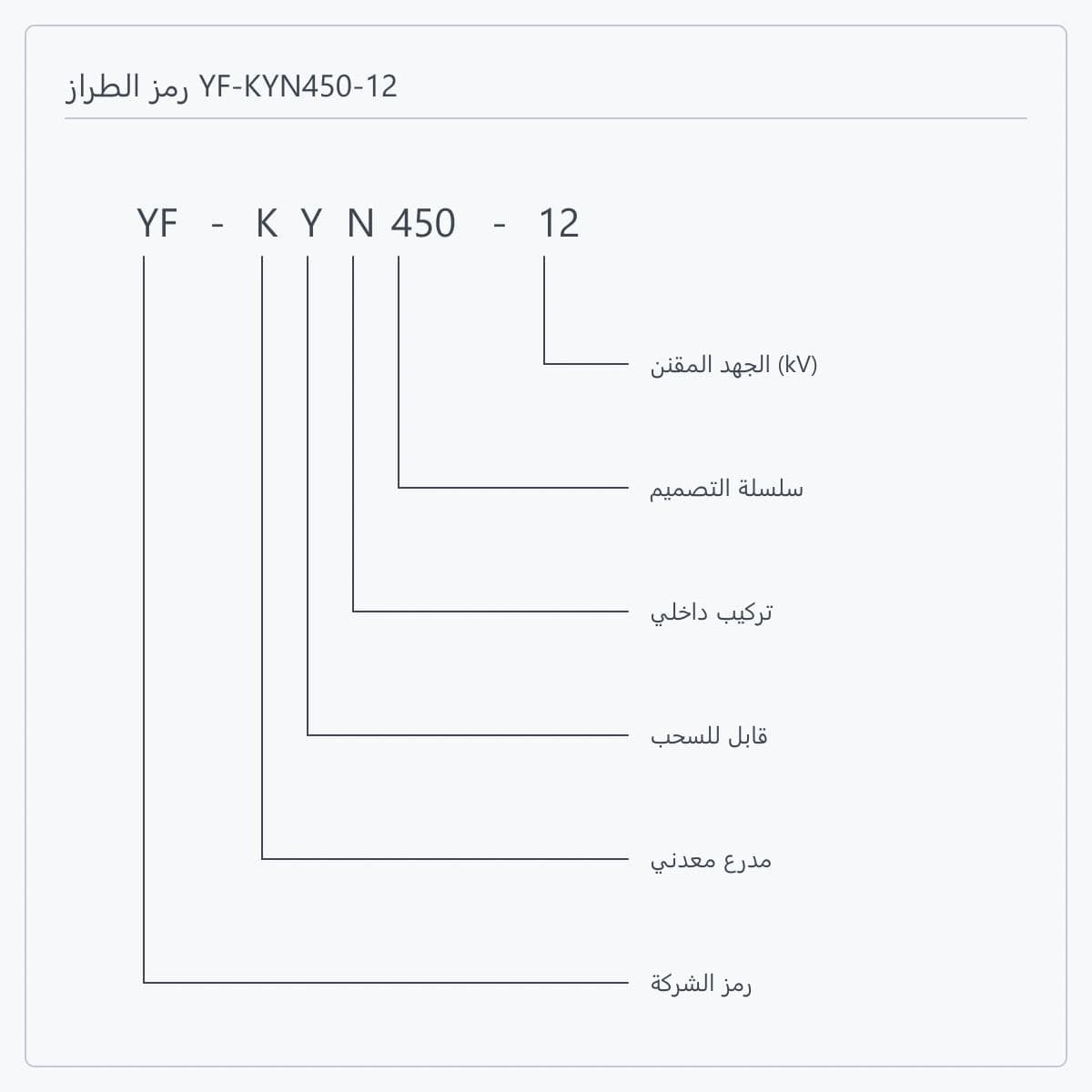

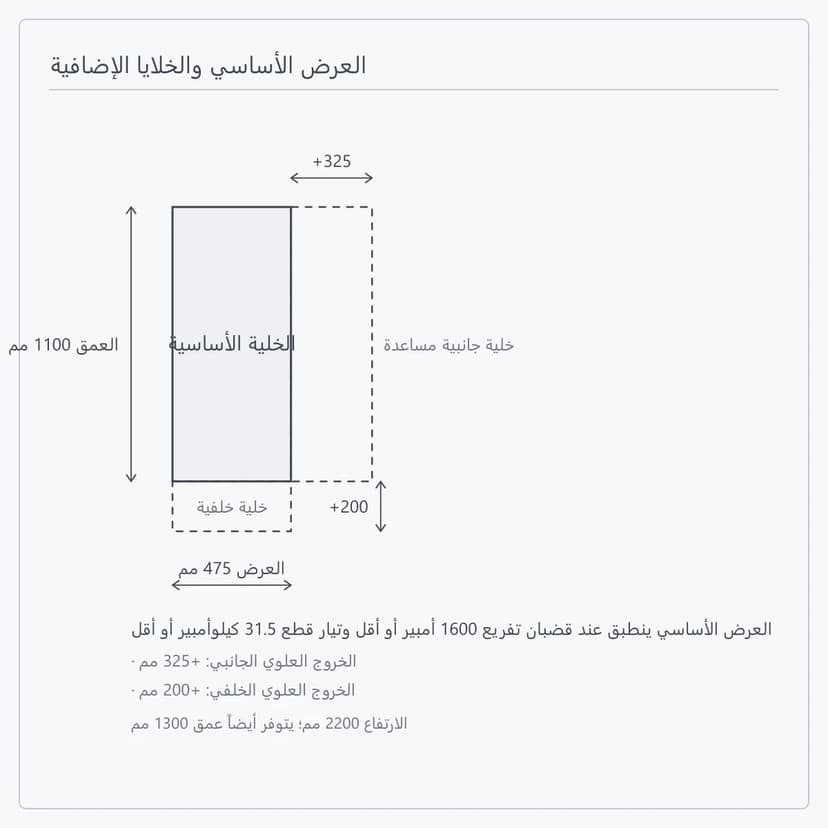

العرض الأساسي هو 475 مم، وله شرط صريح: ألا يتجاوز التيار المقنن لقضبان التفريع 1600 أمبير وألا يتجاوز تيار الفصل 31.5 كيلوأمبير. وفيما يتجاوز ذلك يصبح العرض 550 مم. كما تضيف طريقة الخروج مزيداً: فالخروج العلوي الجانبي يضيف خلية مساعدة بعرض 325 مم إلى الجانب، والخروج العلوي الخلفي يضيف خلية بعمق 200 مم في الخلف ويُفضَّل معها الكابل أحادي النواة. ولخلايا القياس ومحول جهد إخماد القوس عروض خاصة بين 600 و800 مم. لذا يجب جمع الطول الكلي للصف من المخطط الفعلي لكل خلية، ولا يكفي ضرب 475 في عدد الخلايا.

أربع نقاط متسلسلة وفق ترتيب التشغيل. فبمجرد انتقال العربة من وضع التشغيل إلى وضع الفصل أو الاختبار، تغطي الستائر صناديق التماسات الثابتة لمنع الدخول إلى حجرة مكهربة، ويمكن قفلها بقفل معلق أثناء الصيانة. وعندما يكون القاطع في وضع الغلق لا يمكن سحب العربة من وضع التشغيل ولا دفعها من وضع الفصل أو الاختبار إلى التشغيل؛ وبالمقابل يجب أن تكون العربة مقفلة تماماً في وضع الاختبار أو التشغيل قبل أن يمكن تشغيل القاطع. ولا يمكن تشغيل مفتاح التأريض إلا والعربة في وضع الفصل أو الاختبار أو مخرَجة من الخلية، وبعد غلقه لا يمكن إعادة العربة إلى وضع التشغيل. وفي وضع التشغيل يكون القابس الثانوي مقفلاً لا يُنزع؛ وما لم يوصل القابس فإن القاطع على العربة لا يقبل سوى الفصل، إذ تُقفل آلية غلقه كهرومغناطيسياً.

لا. تيار الفصل المقنن 25 و31.5 و40 kA، وتيار الوصل والتيار الديناميكي 63 و80 و100 kA، بزمن حراري 4 s — وهي الدرجة نفسها لخلايا الحجم المعتاد من الفئة ذاتها. وتُختار القيمة من قدرة القصر عند موقع التركيب، ولا تُستنتج من حجم الخلية. أرسل قدرة القصر أو الحساب لتؤخذ أول درجة لا تقل عنها.

الدرجات 630 و1250 و1600 A، تُختار حسب حمل تلك الدارة ومستقلة عن مستوى القصر: فمستوى القصر يتبع قدرة قصر الشبكة، والتيار المقنن يتبع الحمل، ولا يُستنتج أحدهما من الآخر. وإذا احتاجت دارة أكثر من 1600 A فلا ينطبق هذا الطراز ويلزم عضو من السلسلة بتيار مقنن أعلى؛ وتحمل صفحة السلسلة جدول المقارنة الكامل للطرازات الخمسة.

أربعة أشياء تعطي مخططا أوليا: المخطط الأحادي، والجهد المقنن مع التيار المقنن لكل دارة، وقدرة القصر، والأبعاد الصافية للغرفة مع ارتفاعها. ولعرض بمستوى تعاقدي، أضف المخطط الرئيسي لكل خلية، ونوع وجهد تغذية التحكم، ومتطلبات القياس والحماية، وترتيب دخول الكابلات ومقاطعها، وواجهات الاتصال، ومعايير وقائمة وثائق سوق الوجهة.

نعم. تورد مجموعة المفاتيح كتجهيز بينما تورد حاوية المفاتيح متوسطة الجهد أو وحدة الطاقة كغلاف — الأولى هي اللوحة نفسها، والثانية تشمل الغلاف وترتيب المعدات والأنظمة المساعدة وتكامل الواجهات. والخلية الضيقة وعمق 1100 mm يتيحان خلايا أكثر ضمن طول وحدة معين ووحدة أضيق. وحين تدخل كتجهيز رئيسي، تفصل ETENZ ترتيب الصف ووصلات القضبان والواجهات الداخلية، ويحدد حد التوريد مرة واحدة في مرحلة العقد.
