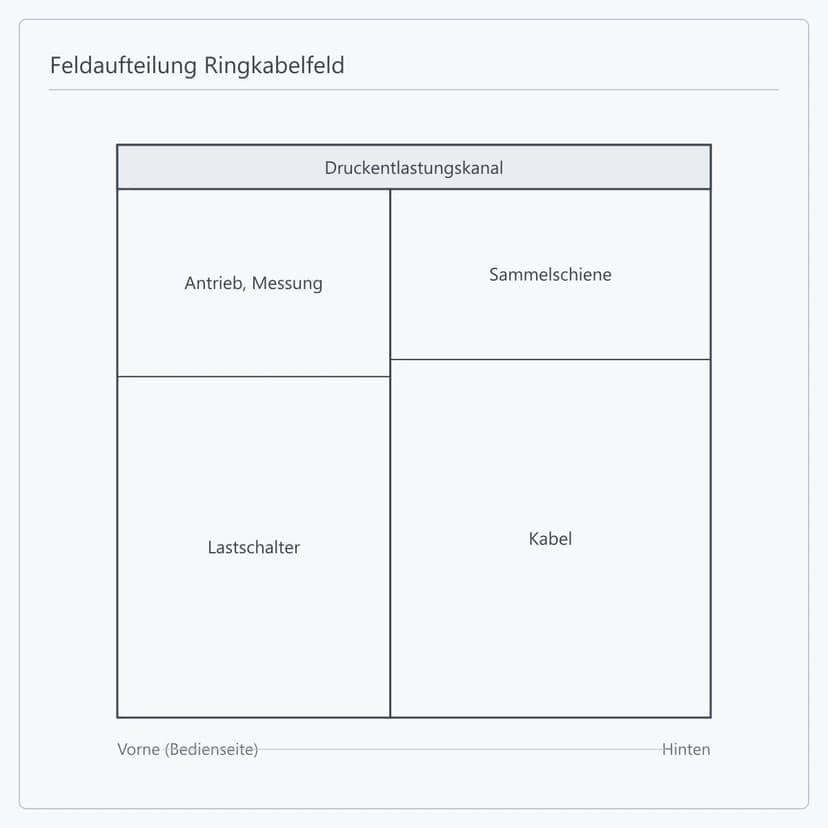

Ringkabelfeld 12 kV

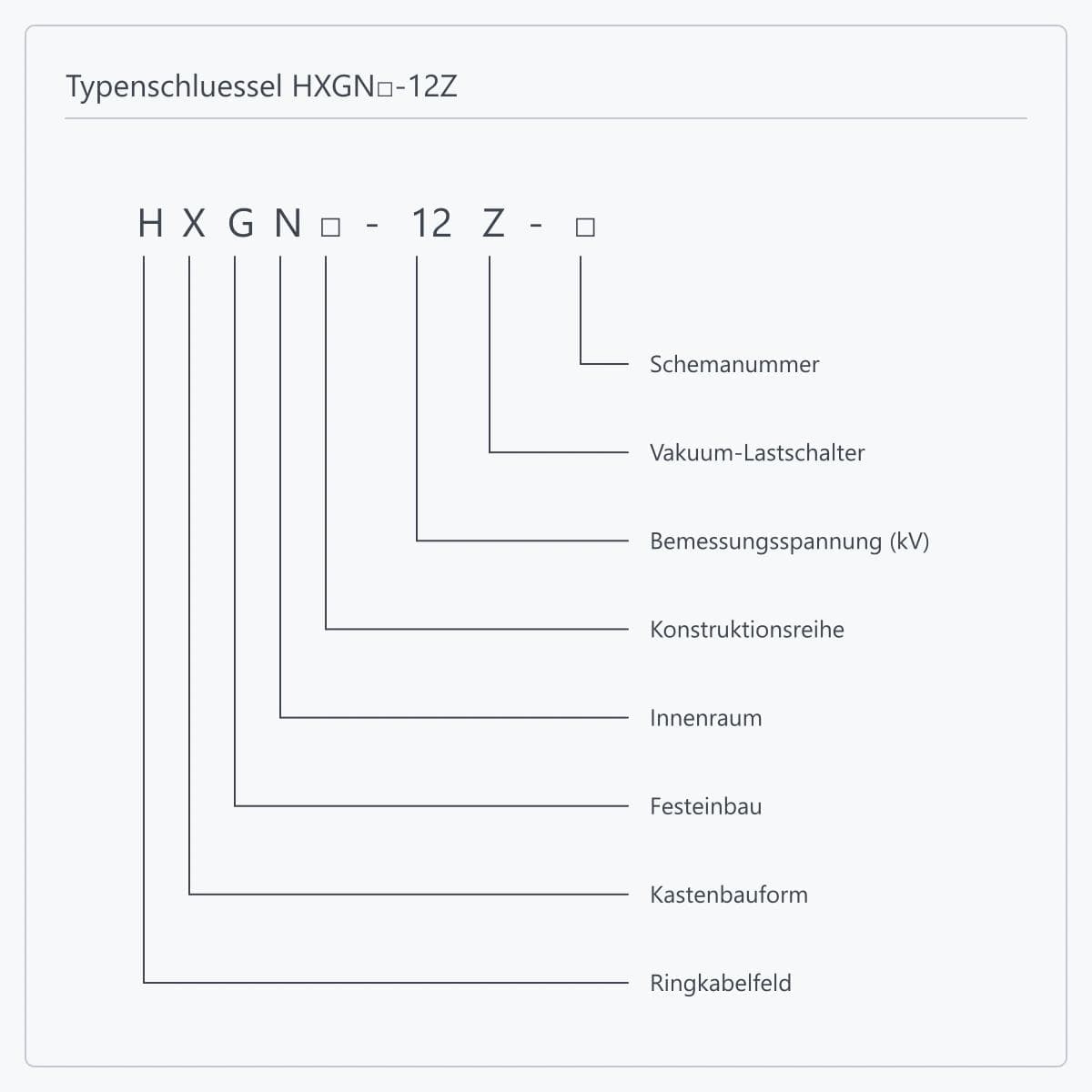

Die Bemessungswerte sind gleich — 12 kV, 630 A, 20 kA Kurzzeitstrom für 4 s, 50 kA Stoßstrom — die Auswahl fällt also nicht über Parameter. Der SF6-Lastschalter einer XGN15-12(L) ist im Behälter gekapselt, was stabiles Löschverhalten und lange Schaltlebensdauer bringt, zum Preis des Druckzustands im Inspektionsrundgang, einer jährlichen Leckrate von 1% und der Berührung mit der F-Gas-Regulierung in manchen Märkten samt Vorgaben zur Entsorgung. Die Vakuumschaltkammer einer HXGN□-12Z braucht kein Nachfüllen und wirft keine Entsorgungsfrage auf, bei IP2X gegenüber IP3X und einer Kurzschlussdauer des Erdungsschalters von 2 s gegenüber 4 s. Projekte mit knappen Instandhaltungsressourcen oder in Märkten mit F-Gas-Beschränkungen gehen zu Vakuum; Projekte, die eine gekapselte Behälterlösung mit hoher Schaltfestigkeit wollen, gehen zu SF6.

Sie sitzen an verschiedenen Punkten des Netzes. Die Mittelspannungsschaltanlage steht in einer Station, ein Abgang je Zelle, mit einem Leistungsschalter als Hauptgerät, das Kurzschlüsse über Schutzrelais selbsttätig abschaltet — passend für große Ein- und Abgänge. Ein Ringkabelfeld steht auf einem Verteilring, mehrere Felder nebeneinander an einem Sammelschienenabschnitt, mit einem Lastschalter als Hauptgerät, der Laststrom schaltet, aber keinen Kurzschlussstrom abschaltet; der Transformatorabgang verlässt sich auf eine Sicherung, die den Kurzschluss einmalig klärt. Deshalb ist das Ringkabelfeld kleiner, günstiger und einfacher, mit begrenzter Schutzfähigkeit, und wird auf der Ebene des Verteiltransformators und der Endverteilung eingesetzt. Üblich in einem Verteilraum: Das Ringkabelfeld nimmt die Einspeisung auf und speist den Transformator, die Niederspannungsanlage schließt sekundärseitig an.

Weil ein Verteiltransformatorabgang einen mäßigen Laststrom gegen einen hohen prospektiven Kurzschlussstrom führt und eine Sicherung diesen Kurzschluss schneller und günstiger klärt als ein Leistungsschalter. Der Lastschalter übernimmt das übliche Ein- und Ausschalten von Last- und Leerlaufstrom des Transformators, die Sicherung spricht bei Kurzschluss einmal an, danach wird der Einsatz getauscht. Grenzen der Kombination: Nach dem Ansprechen muss jemand vor Ort den Einsatz wechseln statt fernbedient wiedereinzuschalten, und die Sicherung hat ein Bemessungs-Ausschaltvermögen als Obergrenze — oberhalb eines bestimmten Abgangsstroms oder einer bestimmten Netzkurzschlussleistung führt der Entwurf zum Leistungsschalter. Transformatorleistung, Netzkurzschlussleistung und die Frage der Fernbedienung sind die drei Eingangsgrößen.

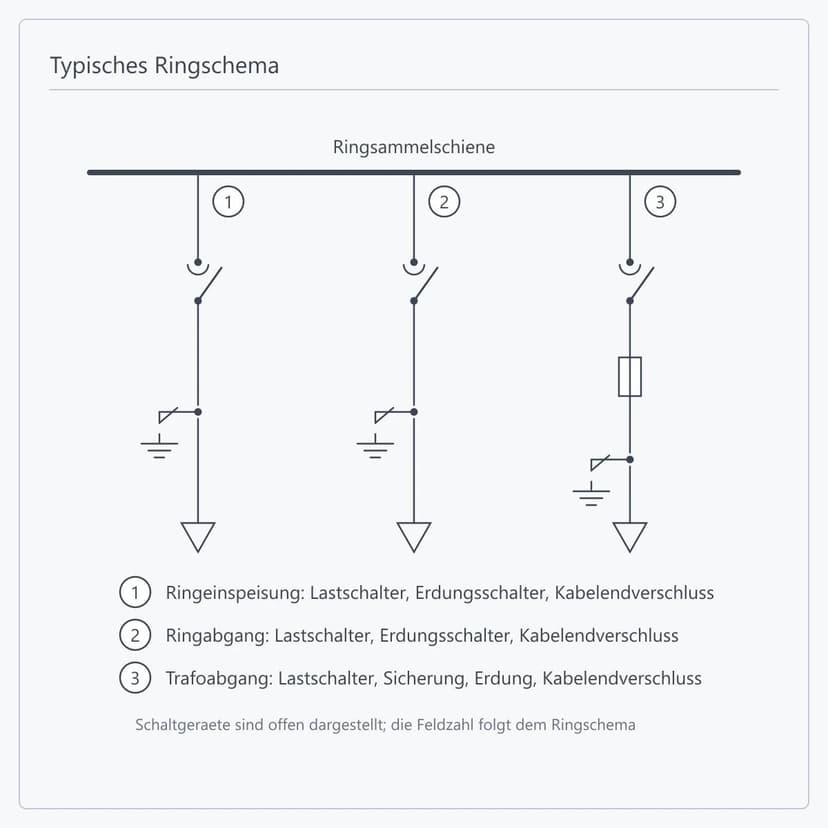

Das folgt der Ringschaltung, nicht der Last. Die Grundzusammenstellung umfasst drei Felder: je ein Lastschalterfeld für Ringeinspeisung und Ringabgang plus einen Transformatorabgang. Ein zweiter Transformator vor Ort ergänzt ein Transformatorfeld; Messung oder Trennung ergänzen das entsprechende Feld; eine Endstation ohne Ringabgang behält ein einzelnes Einspeisefeld. Senden Sie das Ringschaltbild, Leistung und Anzahl der Transformatoren vor Ort sowie den Bedarf an Messung und Netzautomatisierung, dann lassen sich Feldzusammenstellung und Schemanummer festlegen. Der Ring wird feldweise erweitert, ohne die gesamte Anlage zu ersetzen.

Die jährliche Leckrate ist der Gasanteil, den der gekapselte Behälter unter normalen Betriebsbedingungen pro Jahr verlieren darf. Sie ist eine Dichtheitskennzahl und keine Anweisung, jährlich 1% nachzufüllen — bei dieser Rate braucht der Behälter innerhalb der Auslegungslebensdauer normalerweise kein Nachfüllen. Die laufende Instandhaltung besteht darin, den Druckzustand in den Inspektionsrundgang aufzunehmen: Der Bemessungsdruck beträgt 0,04 MPa (20 C, Überdruck), und eine Druckanzeige im Alarmbereich wird zur Bearbeitung gemeldet statt vor Ort geöffnet. Am Lebensende wird das SF6 nach örtlicher F-Gas-Regulierung zurückgewonnen und behandelt und darf nicht freigesetzt werden. Diese Klauseln werden nach den Regeln des Zielmarkts in die technische Vereinbarung aufgenommen.

Drei Angaben ergeben ein Vorkonzept: die Ringschaltung und die Lage der Station im Ring, Bemessungsspannung und Bemessungsstrom sowie die Netzkurzschlussleistung. Für ein vertragsreifes Angebot kommen hinzu: Leistung und Anzahl der Transformatoren vor Ort, die vorgesehene Feldzusammenstellung und Schemanummer, das bevorzugte Löschmittel, Kabelquerschnitte und Einführungsrichtung, Steuerspannung, ob die Anlage an eine Netzautomatisierung angebunden wird und unter welchem Protokoll, die Aufstellumgebung sowie Normen und Dokumentenliste des Zielmarkts.

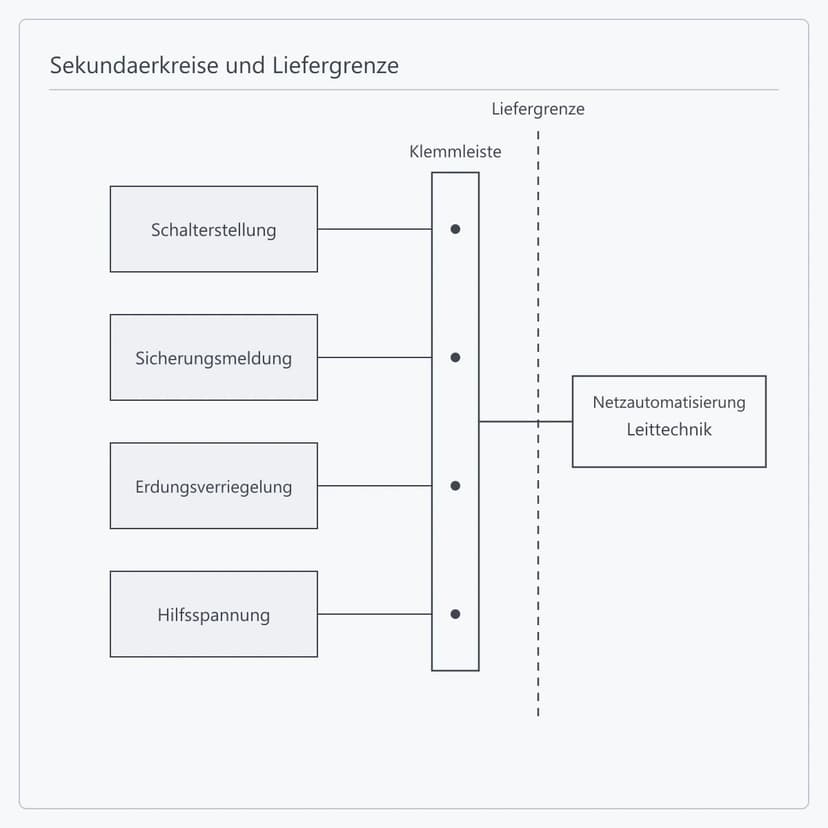

Ja, und das ist eine der häufigsten Formen, in denen diese Familie als Komplettlieferung geht. Die Schaltanlage wird als Ausrüstung geliefert, eine Kompaktstation oder ein Modul als Gehäuse: Ersteres ist das Feld selbst, Letzteres umfasst Gehäuse, Geräteaufstellung, Nebenanlagen und Schnittstellenintegration. Steht die Anlage als Mittelspannungs-Primärtechnik im Modul, arbeitet ETENZ Feldanordnung, Sammelschienenverbindungen, Kabeleinführung und Schnittstellen aus, und die Liefergrenze wird einmalig im Vertrag festgelegt.

Zu den Standardunterlagen zählen die freigegebenen Projektzeichnungen, das Ringschaltbild, die Komponentenliste, die Verdrahtungsunterlagen und die Packliste. Prüfprotokolle werden im Umfang der technischen Bestellvereinbarung ausgestellt; werden Prüfungen unter Beiwohnung oder ein bestimmtes Berichtsformat benötigt, sollte das bereits in Angebot und technischer Klärung angesprochen werden, damit Prüf- und Beiwohnungstermine eingeplant werden.
