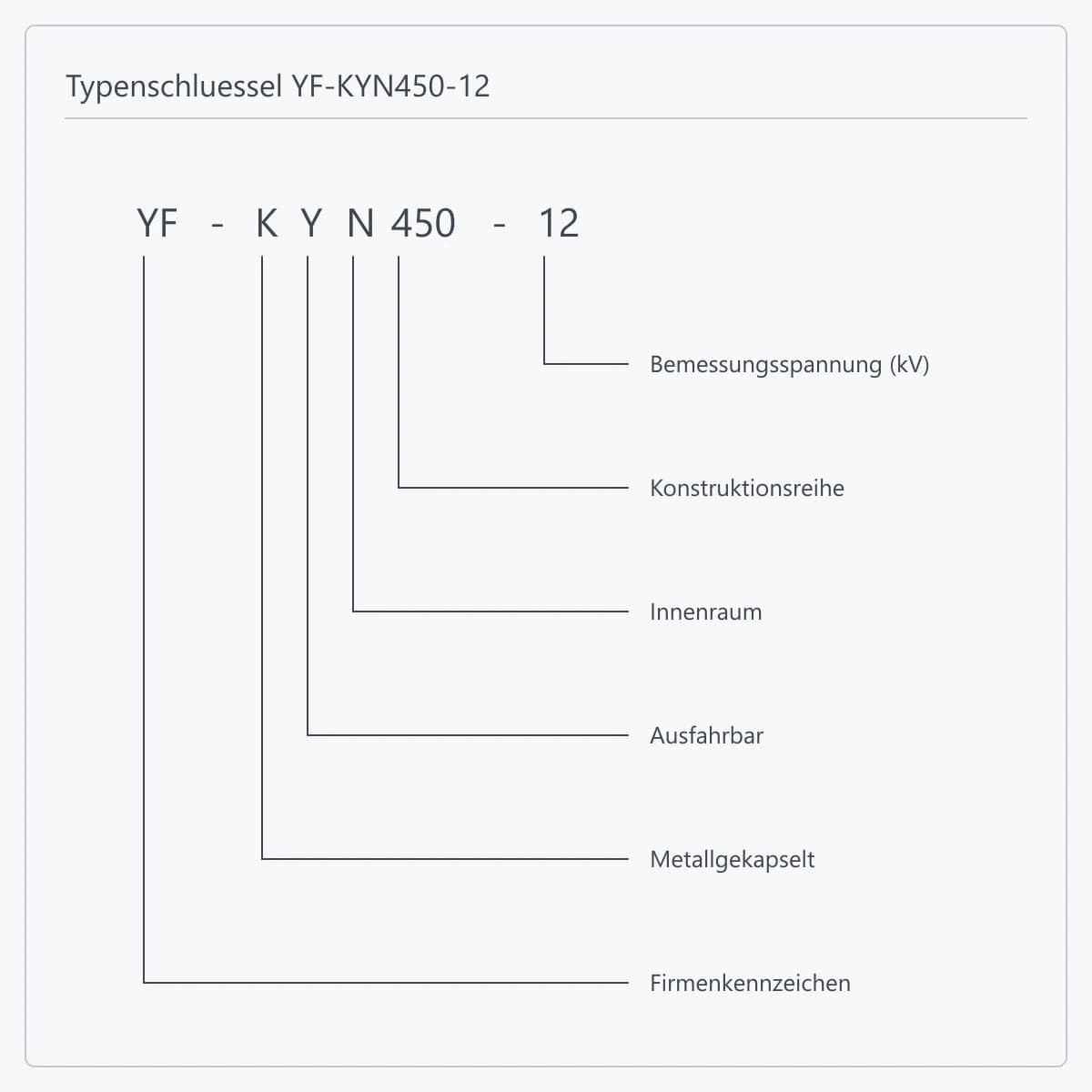

YF-KYN450-12 kompakte ausfahrbare Schaltanlage

Das ist sein typischster Einsatz. Mit 475 bis 550 mm Breite und 1100 mm Tiefe ist er eine Nummer kleiner als eine übliche 12-kV-Zelle und passt oft ohne Bauarbeiten in einen bestehenden Raum, während ein Ausschaltstrom bis 40 kA eine durch einen Umbau stromaufwärts erhöhte Kurzschlussleistung abdeckt. Drei Dinge werden zuerst geprüft: ob die lichte Tiefe die 1100-mm-Zelle plus Bedienraum davor und Wagenweg aufnimmt, ob die lichte Höhe die 2200 mm plus Schienenbrücke aufnimmt, und ob vorhandener Kabelkanal und Einführungsrichtungen passen. Senden Sie die Bestandsmaße und die neue Kurzschlussleistung, dann lässt sich die Machbarkeit beurteilen.

Nein. Sie teilen die 450-Plattform und eine ähnliche Breite, gehören aber verschiedenen Geräteklassen an. Dieser Typ ist ausfahrbar, die Trennstrecke entsteht durch das Ausfahren des Wagens. Die YF-XGN450-12 ist Kastenbauform mit Festeinbau, bei der eine Trennschalterklinge in der Zelle eine sichtbare Trennstrecke bildet. Die Wartung unterscheidet sich entsprechend: die ausfahrbare Einheit wird herausgefahren und komplett getauscht, die feste wird in der Zelle bearbeitet. Die Wahl folgt der Betriebsweise und den Kosten einer Abschaltung, nicht den Abmessungen.

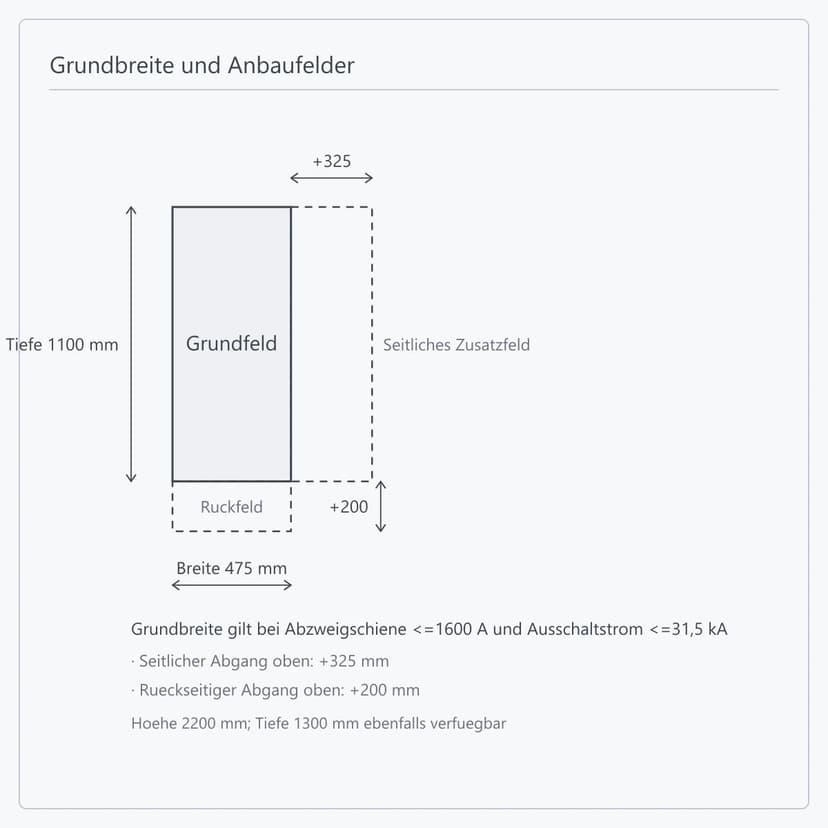

475 mm ist die Grundbreite und trägt eine ausdrückliche Bedingung: Bemessungsstrom der Abzweigschiene höchstens 1600 A und Ausschaltstrom höchstens 31,5 kA. Darüber geht die Breite auf 550 mm. Die Abgangsart kommt hinzu: Ein seitlicher Abgang oben ergänzt seitlich ein 325 mm breites Zusatzfeld, ein rückseitiger Abgang oben ein 200 mm tiefes Rückfeld, für das einadriges Kabel empfohlen wird. Mess- und Löschspannungswandlerfelder haben eigene Breiten zwischen 600 und 800 mm. Die Gesamtlänge der Anlage muss daher aus dem tatsächlichen Schema jedes Feldes aufsummiert werden; 475 mit der Feldzahl zu multiplizieren ergibt sie nicht.

Vier, entlang der Bedienreihenfolge. Sobald der Wagen aus der Betriebsstellung in die Trenn- oder Prüfstellung fährt, decken die Schottbleche die Festkontaktkästen ab und verhindern so den Zugriff auf einen unter Spannung stehenden Raum; für Wartungsarbeiten lassen sie sich mit einem Vorhängeschloss sichern. Bei geschlossenem Leistungsschalter kann der Wagen weder aus der Betriebsstellung gezogen noch aus Trenn- oder Prüfstellung in Betrieb gefahren werden; umgekehrt muss der Wagen in Prüf- oder Betriebsstellung vollständig verriegelt sein, bevor der Schalter betätigt werden kann. Der Erdungsschalter lässt sich nur betätigen, wenn der Wagen in Trenn- oder Prüfstellung steht oder aus dem Feld entnommen ist; ist er geschlossen, kann der Wagen nicht in Betriebsstellung zurückgefahren werden. In Betriebsstellung ist der Sekundärstecker verriegelt und nicht abziehbar; solange der Stecker nicht gesteckt ist, lässt sich der Schalter auf dem Wagen nur ausschalten, da sein Einschaltmechanismus elektromagnetisch gesperrt ist.

Nein. Der Bemessungsausschaltstrom beträgt 25, 31,5 und 40 kA, Einschaltstrom und dynamischer Strom 63, 80 und 100 kA bei 4 s thermischer Bemessungszeit — dieselbe Stufe wie bei Zellen üblicher Größe dieser Klasse. Der Wert wird aus der Kurzschlussleistung am Aufstellungsort gewählt und nicht aus der Zellengröße abgeleitet. Senden Sie die Kurzschlussleistung oder die Berechnung, dann wird die erste nicht darunterliegende Stufe genommen.

Die Stufen sind 630, 1250 und 1600 A, gewählt nach der Leistung des jeweiligen Abgangs und unabhängig vom Kurzschlussniveau: das Kurzschlussniveau folgt der Netzkurzschlussleistung, der Bemessungsstrom der Last, und keines wird aus dem anderen abgeleitet. Braucht ein Abgang mehr als 1600 A, ist dieser Typ nicht anwendbar und ein höher bemessenes Mitglied der Reihe zu verwenden; die Reihenseite trägt den vollständigen Vergleich aller fünf.

Vier Angaben ergeben ein Vorkonzept: einpoliges Schema, Bemessungsspannung mit dem Bemessungsstrom je Abgang, Kurzschlussleistung sowie lichte Raummaße mit Höhe. Für ein vertragsreifes Angebot kommen hinzu: Hauptschema je Zelle, Art und Spannung der Steuerversorgung, Anforderungen an Messung und Schutz, Kabeleinführung und Kabelquerschnitte, Kommunikationsschnittstellen sowie Normen und Dokumentenliste des Zielmarkts.

Ja. Die Schaltanlage wird als Ausrüstung geliefert, ein MS-Schaltanlagen-E-House oder Stromversorgungsmodul dagegen als Gehäuse — Ersteres ist das Feld selbst, Letzteres umfasst Gehäuse, Geräteaufstellung, Hilfssysteme und Schnittstellenintegration. Die schmale Zelle und 1100 mm Tiefe bringen mehr Felder auf eine gegebene Modullänge und erlauben ein schmaleres Modul. Geht sie als Primärausrüstung hinein, arbeitet ETENZ Aufstellung, Sammelschienenanschlüsse und Schnittstellen aus, und die Liefergrenze wird im Vertrag einmalig festgelegt.
