KYN61-40.5 metallgekapselte Schaltanlage

Das folgt der Netzspannung, nicht der Leistung. Ein Netz mit 35 kV Nennspannung verlangt 40,5-kV-Betriebsmittel, und KYN61-40.5 ist das Mitglied der Reihe, das diese Klasse abdeckt; die übrigen reichen höchstens bis 24 kV. Typische Einsatzorte sind Einspeisungen, Abgänge und Kupplungen eines 35-kV-Umspannwerks, die Hauptübergabestation eines großen Industrieparks und die Oberspannungsseite eines Wind- oder Solarparks. Liegt das Netz bei 10 kV und ist lediglich die Leistung hoch, ist das eine Frage des Bemessungsstroms und KYN28A-12 oder KYN550-12 passt besser.

Weil diese Strecke in einer ausfahrbaren Zelle allein halten muss. Ist der Wagen in Prüf- oder Trennstellung gefahren, steht die eine Seite unter Spannung und die andere nicht, und die Isolation ruht auf dieser Strecke. Wäre ihre Stehspannung gleich der gegen Erde, würde eine Schaltüberspannung zuerst die Trennstrecke durchschlagen und die Trennung wäre verloren. Die Norm setzt sie deshalb eine Stufe höher an: 118 kV gegen 95 kV bei Netzfrequenz und 215 kV gegen 185 kV beim Stoß. Das ist eine bauliche Forderung und keine freie Reserve, weshalb beide Wertepaare bei der Auswahl gemeinsam gelesen werden.

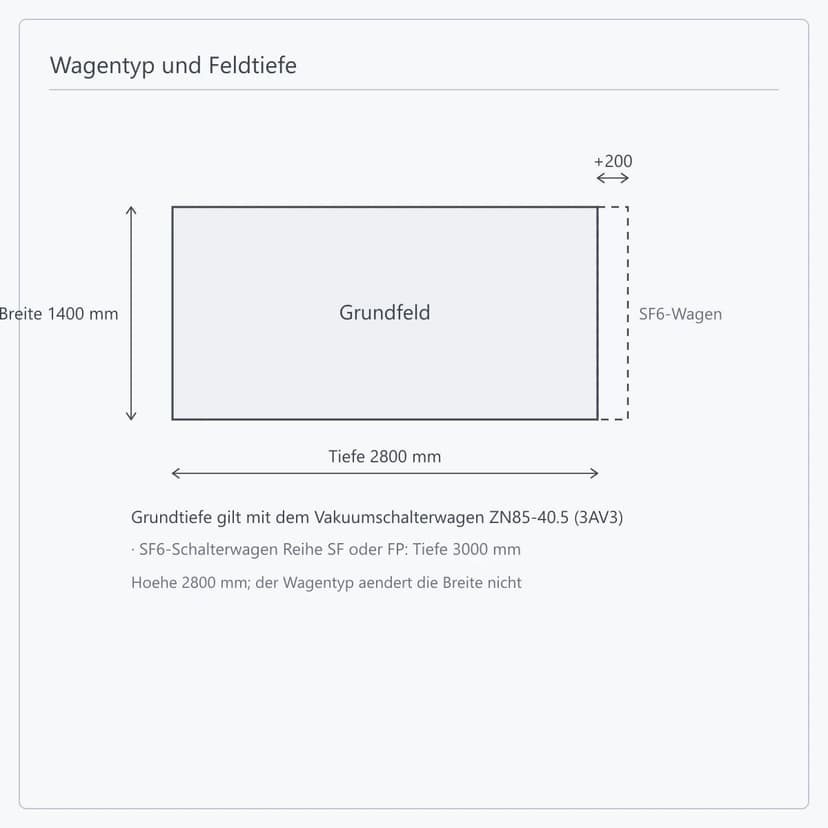

Die 3000-mm-Variante gehört zum SF6-Wagen, 2800 mm ist die Standardkonfiguration; die Tiefe ergibt sich also aus dem Schaltertyp und wird nicht frei vorgegeben. Entscheidend ist, zuerst die Bauseite zu prüfen: bei 1400 mm Breite und 2800 mm Höhe muss die Raumtiefe die Zelle, den Bedien- und Wartungsraum davor sowie den Ausfahrweg des Wagens zugleich aufnehmen, und genau das begrenzt bei 35-kV-Projekten zuerst. Senden Sie den Raumplan mit lichter Höhe, Kranweg und Transporthöhenbegrenzung, dann lässt sich die Tiefe bereits im Angebot festlegen.

Das ist der Bereich dieses Typs: 1250 bis 2500 A. Bei 40,5 kV ist der Strom für dieselbe Leistung niedriger als in einem 10-kV-Netz, sodass 2500 A bereits einer erheblichen Leistung entspricht und der Bereich übliche Projekte abdeckt. Verlangt ein Abgang tatsächlich mehr, wird daraus eine Neuberechnung von Sammelschiene und Zelle — senden Sie Abgangsleistung und Netzdaten mit der Anfrage.

Die Funktionsräume sind durch Metalltrennwände gegeneinander geschlossen, und jeder besitzt einen eigenen Druckentlastungskanal — auf die Eigenständigkeit kommt es an: Entsteht in einem Raum Fehlerdruck, wird er über dessen eigenen Kanal abgeführt und läuft nicht durch die Nachbarräume. Das Gehäuse selbst besteht aus Aluzink-Stahlblech, CNC-geformt und anschließend mit hochfesten Schrauben und Muttern sowie Blindnietmuttern gefügt, die Bauteile projektbezogen pulverbeschichtet oder verzinkt. Dies beschreibt die Gehäusekonstruktion; die Seite trifft keine Aussage zu Prüf- oder Klassifizierungsstatus.

Drei Angaben ergeben ein Vorkonzept: einpoliges Schema, Netznennspannung und Bemessungsstrom sowie die Kurzschlussleistung. Für ein vertragsreifes Angebot kommen hinzu: Zellenzahl mit jeweiligem Hauptschema, Art und Spannung der Steuerversorgung, Anforderungen an Messung und Schutz, Kabeleinführung und Kabelquerschnitte, Kommunikationsschnittstellen, Raummaße samt Tiefenbegrenzung sowie Normen und Dokumentenliste des Zielmarkts.

Ja. Die Schaltanlage wird als Ausrüstung geliefert, ein MS-Schaltanlagen-E-House oder Stromversorgungsmodul dagegen als Gehäuse — Ersteres ist das Feld selbst, Letzteres umfasst Gehäuse, Geräteaufstellung, Hilfssysteme und Schnittstellenintegration. Eine 40,5-kV-Anlage ist groß, weshalb Aufstellung im Modul, Wartungsraum und Wagenweg bereits bei der Modulauslegung berechnet werden. Geht die KYN61-40.5 als Primärausrüstung hinein, arbeitet ETENZ all das aus, und die Liefergrenze wird im Vertrag einmalig festgelegt.
