Ausfahrbare MS-Schaltanlagen - Baureihe KYN

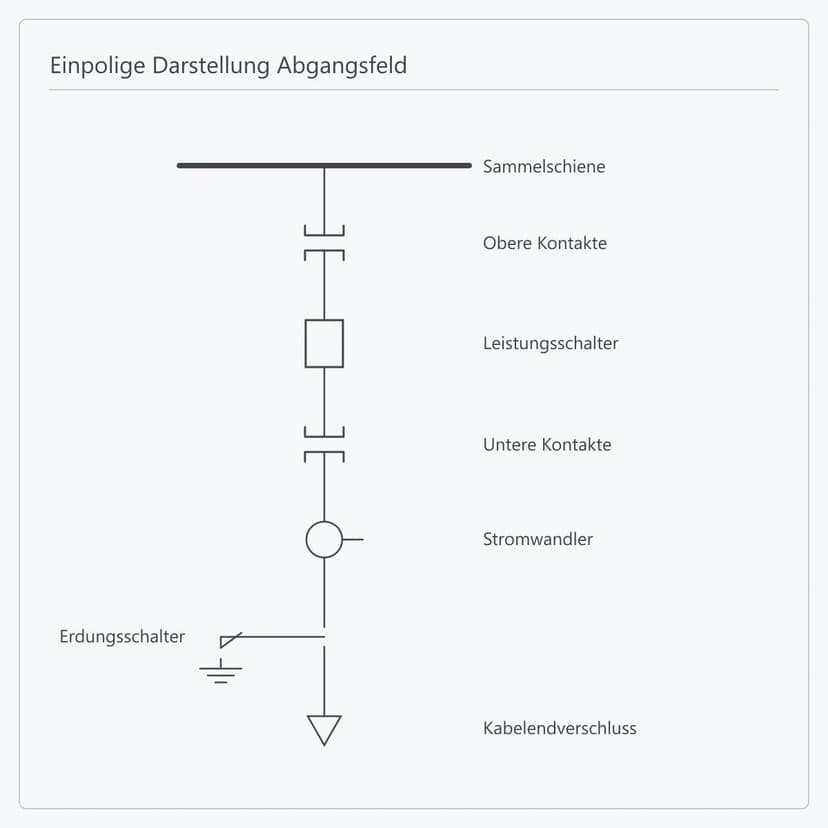

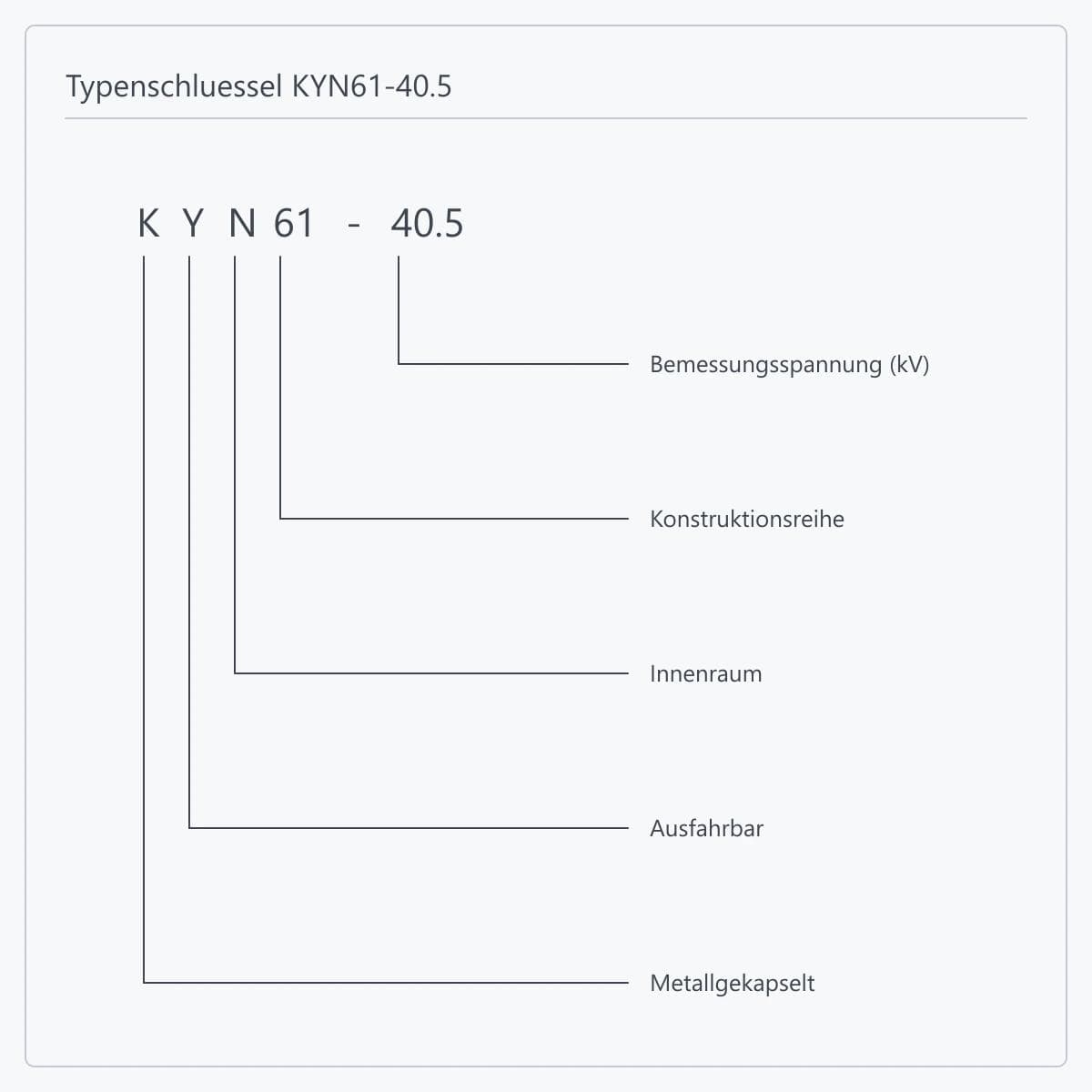

Beginnen Sie mit der Netzspannung: 40,5 kV bedeutet KYN61-40.5, 24 kV bedeutet KYN□-24, und 12 kV oder darunter laesst KYN28A-12, KYN550-12 und YF-KYN450-12. Bemessungsstrom und Kurzschlussstrom grenzen weiter ein: eine Hauptsammelschiene mit 4000 A fuehrt zu KYN550-12, ein Kurzschlussstrom von 50 kA zu KYN28A-12. Wo der Raum knapp ist, beginnt KYN550-12 bei 550 mm Feldbreite. Senden Sie das Einpolschema, dann laesst sich die Anlage auf konkrete Feldtypen festlegen.

Drei Angaben genuegen fuer ein Vorkonzept: Einpolschema, Netzspannung mit Bemessungsstrom und Kurzschlussleistung. Fuer ein vertragsfaehiges Angebot kommen Abgangsliste und Art der Hauptverbindung hinzu, Markenpraeferenzen bei Komponenten, Schutz- und Messanforderungen, Steuerspannung und Kommunikationsschnittstellen, Aufstellungsbedingungen sowie Normen und Dokumentenliste des Zielmarkts.

Ja. Die Komponentenplattform wird bei der Projektbestaetigung im technischen Vertrag vereinbart, und Typen, Bemessungswerte, Lieferzeit und Dokumentenumfang folgen der bestaetigten Stueckliste. Parallel zu pruefen ist die Einbauschnittstelle: ein Markenwechsel beim Leistungsschalter innerhalb desselben Feldtyps garantiert weder gleiche Wagenmasse noch denselben Sekundaerstecker.

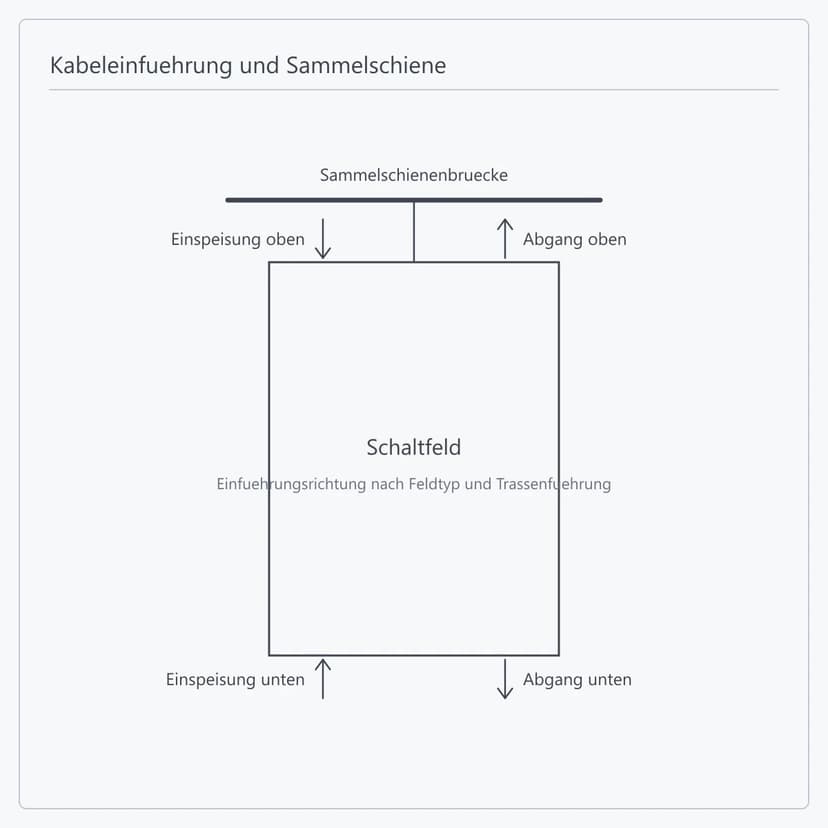

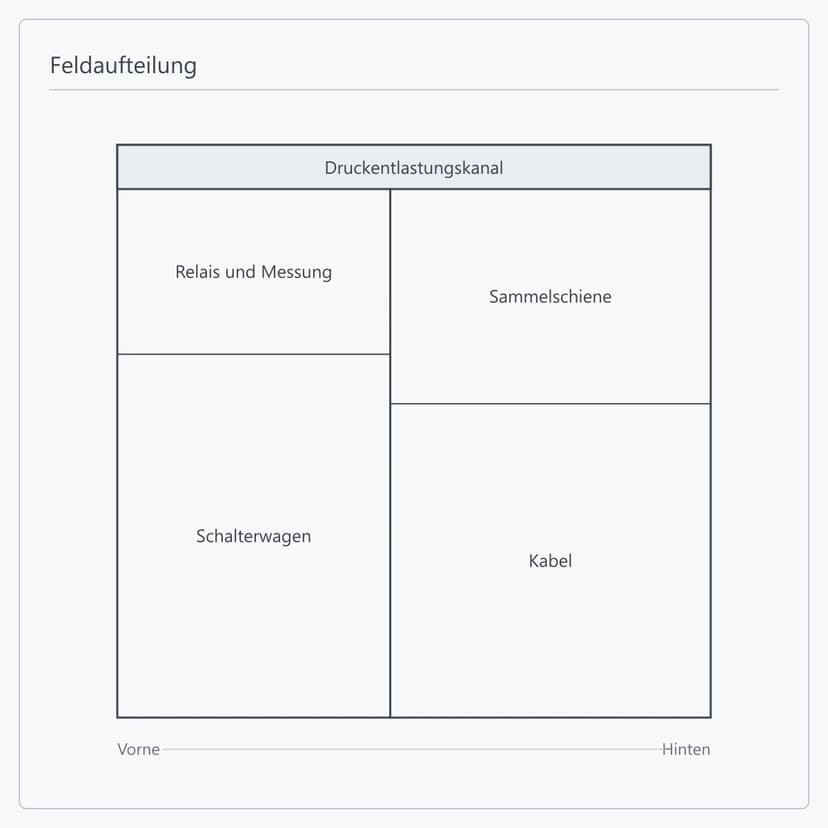

Einspeisung und Abgang oben, Einspeisung und Abgang unten sowie gemischte Anordnungen sind alle ausfuehrbar. Die Richtung folgt Feldtyp, Endverschlussform und Kabeltrasse vor Ort, waehrend die Feldverbindung ueber die Sammelschienenbruecke laeuft. Schnittstellenlagen und Reserven sind in den Projektplaenen eingetragen.

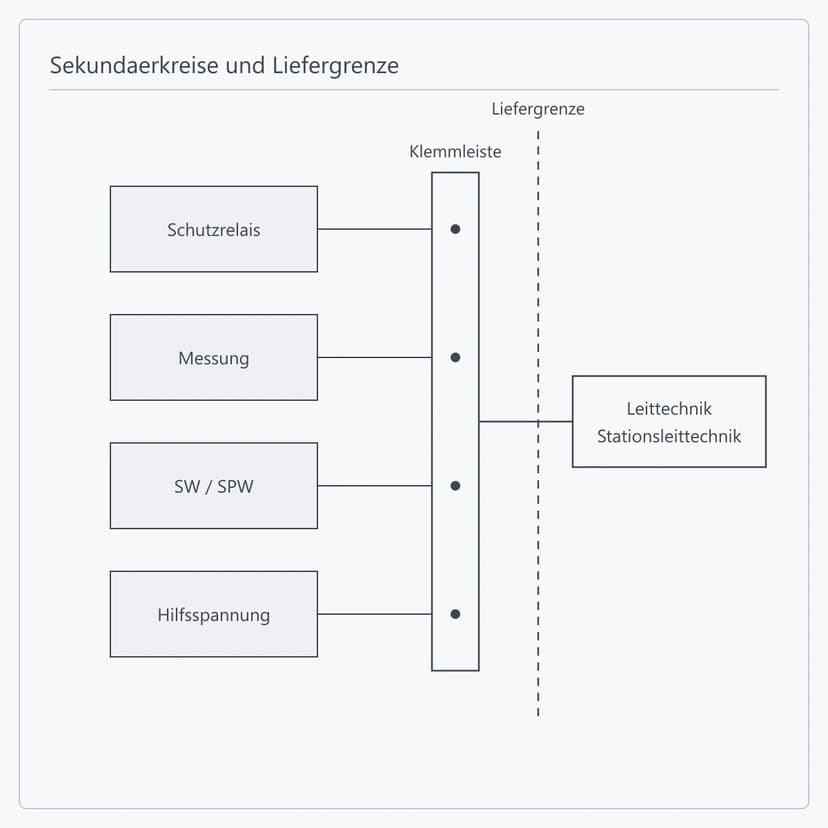

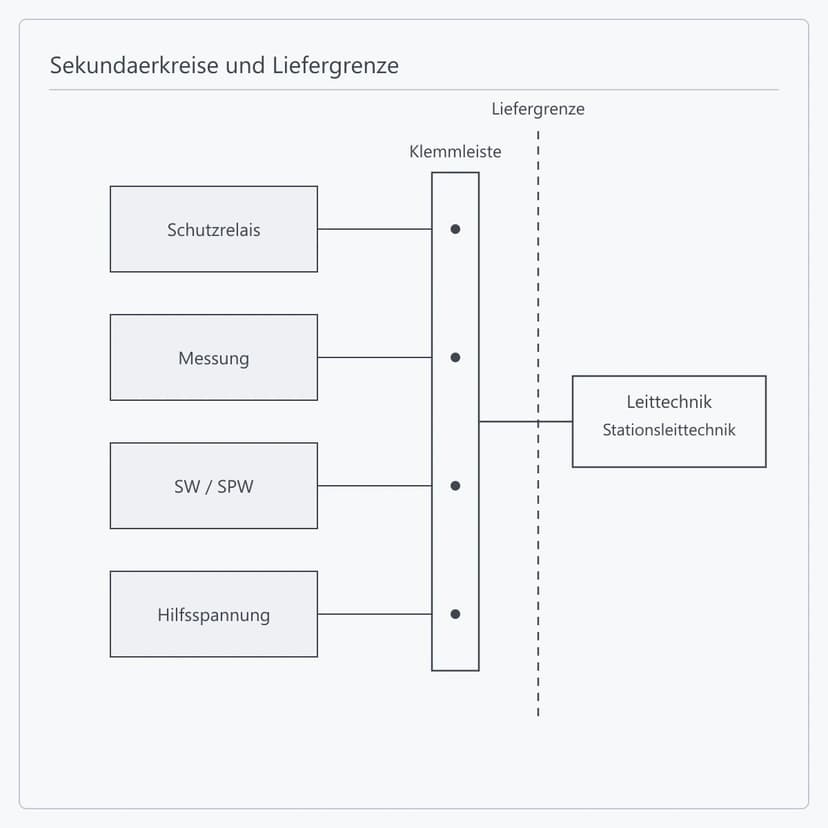

Ja, und genau dort liegt der groesste Teil der ETENZ Schaltanlagenarbeit. Die Schaltanlage wird als Betriebsmittel geliefert; das MS-E-House wird als komplette Einheit geliefert und umfasst Huelle, Geraeteanordnung, Hilfssysteme und Schnittstellenintegration. Treffen beide in einem Projekt zusammen, wird die Liefergrenze dazwischen einmal in der Vertragsphase gezogen.

Die Standarddokumentation zu den Feldern umfasst freigegebene Projektplaene, Stuecklisten, Verdrahtungsunterlagen und Packlisten. Pruefprotokolle werden im vertraglich vereinbarten Umfang ausgestellt; wird eine Abnahmepruefung oder ein bestimmtes Berichtsformat benoetigt, laesst sich das bei Angebot und technischer Klaerung terminlich einplanen.

Ein Bericht deckt nur die tatsaechlich gepruefte Konfiguration ab. Typ, Bemessungswerte, Normausgabe, herstellende Einheit, Fertigungsort und Zielmarkt muessen alle zusammenpassen; weicht auch nur eines ab, gilt der Bericht nicht fuer Ihr Feld. Senden Sie die Projektanforderungen, dann lassen sich die anwendbaren Dokumente auswaehlen; ein Managementsystemzertifikat ersetzt keinen Nachweis des elektrischen Verhaltens.

Beide sind metallgekapselte ausfahrbare 12-kV-Typen. KYN28A-12 ist die breitere etablierte Familie und nimmt 16-50 kA Kurzzeitstrom auf, was zu ueblichen Einspeise-, Abgangs- und Kuppelanlagen passt. KYN550-12 erreicht 4000 A auf der Hauptsammelschiene bei 550-1000 mm Feldbreite, was zu Raeumen mit wenig Platz und hohem Sammelschienenstrom passt. Kurzschlussstrom, Abmessungen und Art der Hauptverbindung entscheiden.
