Ausfahrbare Niederspannungsschaltanlagen

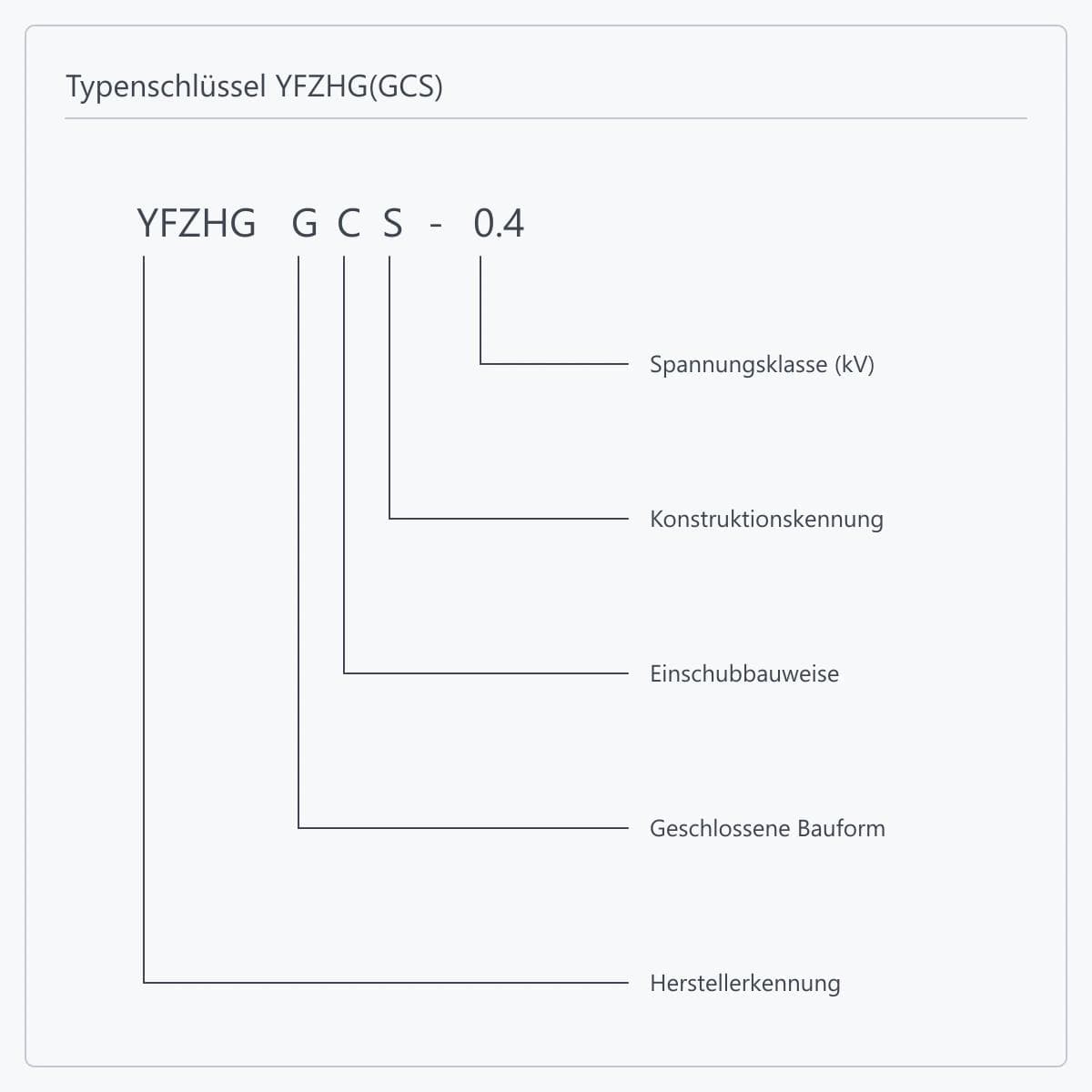

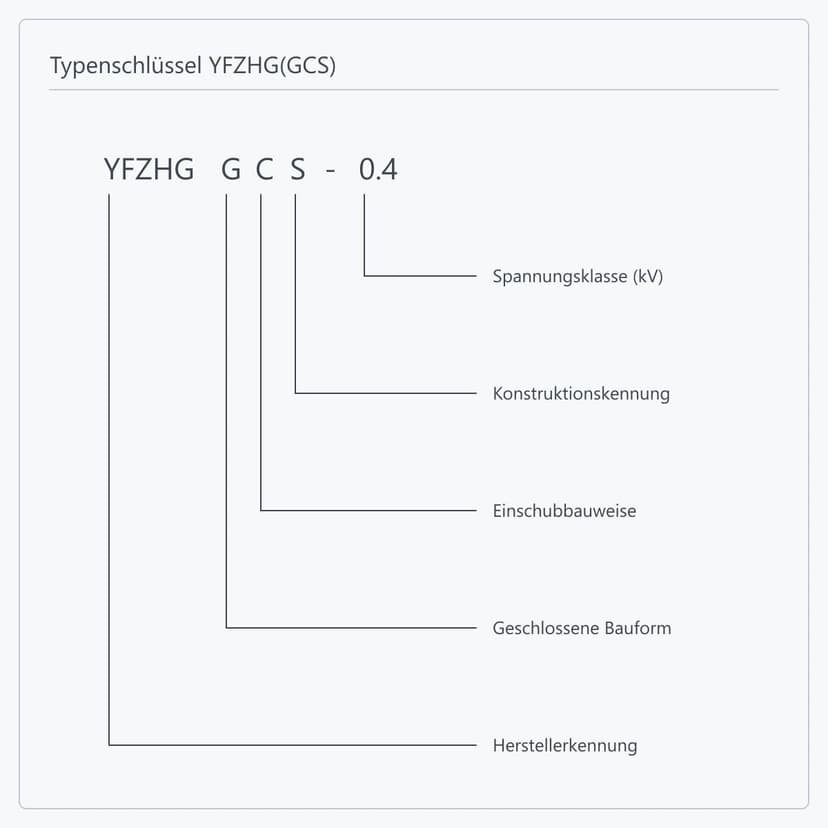

Alle drei teilen Bemessungsbetriebsspannung, Hauptsammelschienenstrom, Schutzart und Feldmaße; die Unterschiede sitzen an drei Stellen. Gerüst und Mechanismus: MNS ist eine C-Profil-Konstruktion, GCS eine Standard-Modulbauweise mit Spindelantrieb, GCK eine 8MF-Profilstahl-Konstruktion mit Hebelantrieb. Kurzschlussniveau: MNS und GCS erreichen 80 kA Kurzzeitstromfestigkeit über 1 s und 176 kA Stoßstrom, GCK 50 kA und 105 kA. Abgangsdichte: Der GCS-Abgangsteil nimmt bis zu 22 Stromkreise auf. Projekte mit hohem Kurzschlussniveau oder dichten Abgängen gehen auf MNS oder GCS; übliche 380-V-Verteilung und Motorsteuerung deckt GCK gut ab.

Es entscheidet sich an den Kosten eines Ausfalls. Die Einschubeinheit wird ganz getauscht, gleiche Bemessungen sind untereinander tauschbar, und eine Störung zwingt nicht dazu, den Schienenabschnitt freizuschalten. Der Festeinbau ist einfacher und günstiger zu bauen, doch Instandhaltung heißt, den Abgang abzuschalten, mitunter den ganzen Abschnitt. Anlagen mit vielen Abgängen, durchlaufender Produktion und standardisierter Ersatzteilhaltung nehmen die Einschubbauweise; wenige Abgänge und geplante Abschaltungen kommen mit Festeinbau aus. Beides lässt sich in einer Anlage mischen.

Drei Dinge ergeben ein Vorkonzept: der Niederspannungs-Verteilplan, Betriebsspannung und Gesamtstrom der Anlage sowie die Kurzschlussleistung. Für ein vertragsreifes Angebot kommen die Abgangsliste mit der Bemessung jedes Abgangs hinzu, dazu die Anlaufart der Motorabgänge, die Blindleistungs-Kompensationsleistung, Kabeleinführung und Kabelquerschnitte, Steuerspannungsversorgung und Kommunikationsschnittstellen, Aufstellungsbedingungen sowie Normen und Dokumentenliste des Zielmarkts.

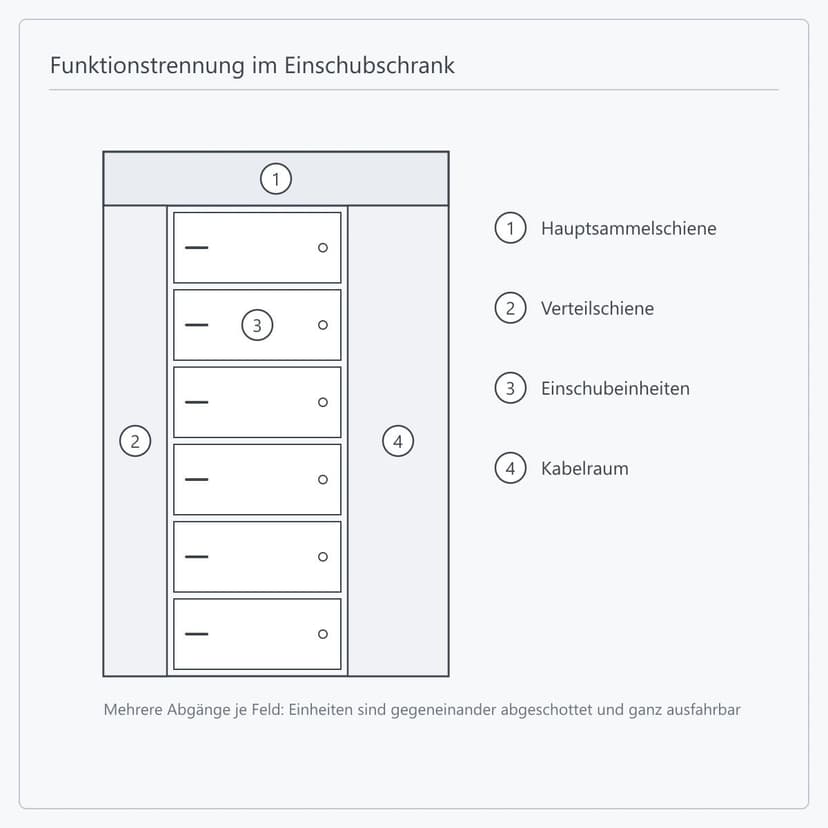

Das richtet sich nach Einheitengröße und Feldmaßen. Einschübe werden im Modulraster gestapelt, kleinere Einheiten ergeben also mehr Ebenen im selben Feld, und der GCS-Abgangsteil nimmt bis zu 22 Stromkreise auf. Die Aufteilung muss außerdem Platz für Verteilschienen- und Kabelraum lassen, und der Verteilschienenstrom ist gegen die Last jedes Abgangs zu prüfen. Schicken Sie die Abgangsliste, dann legen wir die Aufteilung feldweise fest.

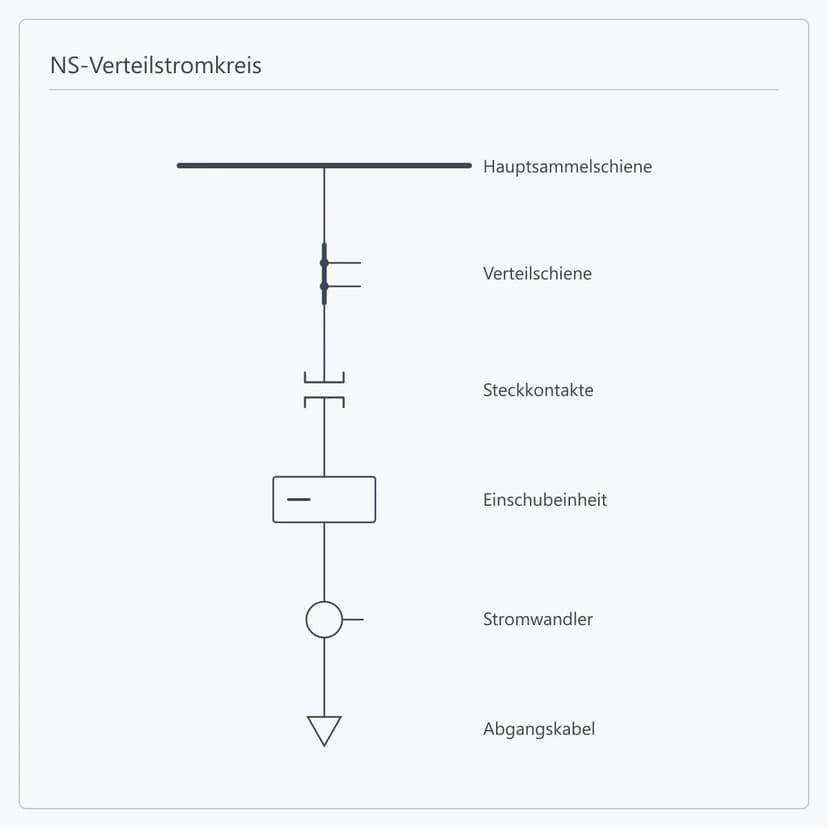

Einheiten gleicher Bemessung sind untereinander tauschbar — genau darauf zielt die Einschubbauweise. Die Einheit wird ganz ausgefahren und ersetzt, die Arbeit bleibt in dieser Einheit, während die übrigen Abgänge desselben Abschnitts unter Spannung bleiben. Tauschbarkeit setzt gleiche Einheitengröße, gleichen Steuersteckertyp und gleiche Klemmenbelegung voraus; die Liste der Reserveeinheiten wird deshalb zusammen mit der technischen Vereinbarung festgelegt.

Ja. Die Komponentenplattform wird in der Projektbestätigung nach der technischen Vereinbarung abgestimmt; endgültige Typen, Bemessungen, Lieferzeit und Dokumentenumfang folgen der bestätigten Komponentenliste. Parallel zu prüfen ist die Einbauschnittstelle: Ein Markenwechsel beim Leistungsschalter innerhalb derselben Bauform garantiert weder gleiches Einschub-Modulraster noch gleichen Steuerstecker.

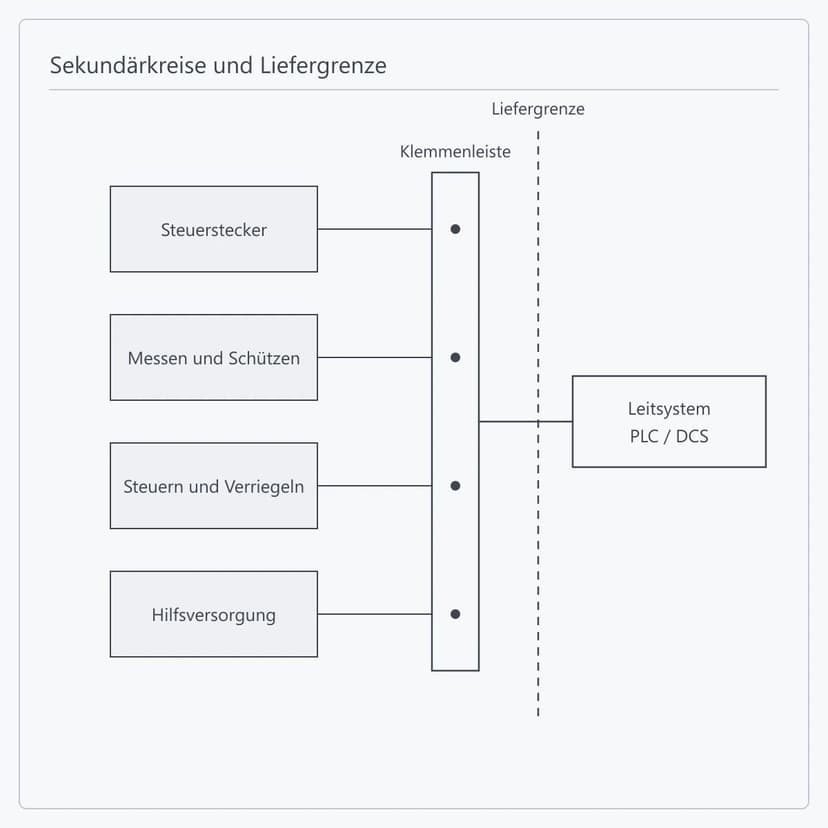

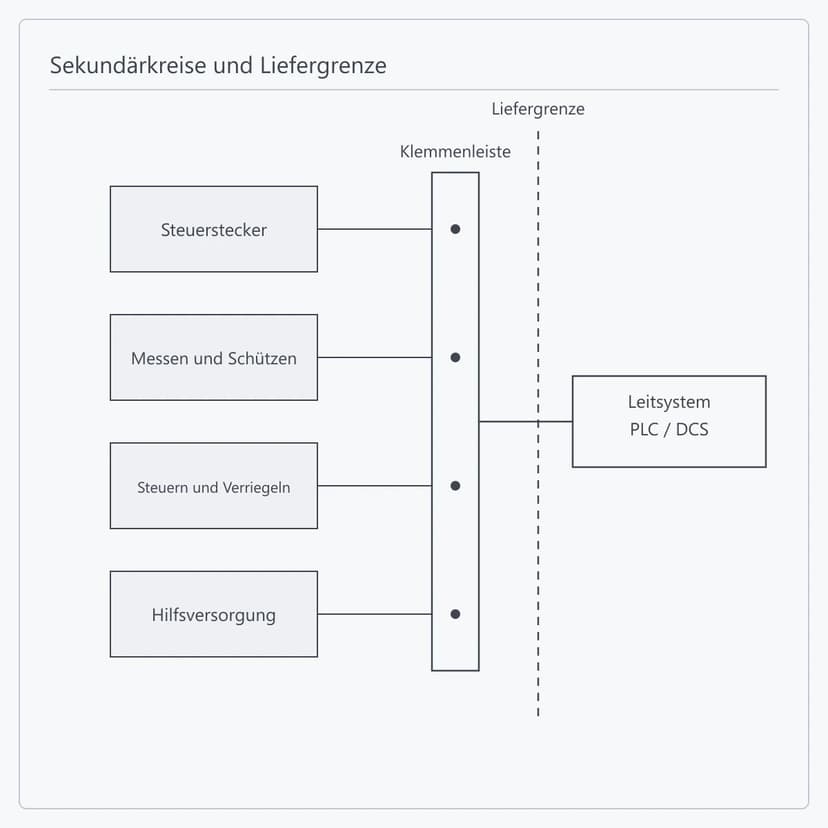

Ja. Schaltanlagen werden als Ausrüstung geliefert, ein Elektromodul oder MS-Schaltanlagen-E-House dagegen als Gehäuse — das erste ist das Feld selbst, das zweite umfasst Gehäuse, Geräteanordnung, Hilfssysteme und Schnittstellenintegration. Geht die Anlage als NS-Primärtechnik in ein Modul, detailliert ETENZ Anlagenaufbau, Schienenanschlüsse und Schnittstellen im Modul, und die Liefergrenze wird im Vertrag einmal festgelegt.

Zur Standarddokumentation gehören freigegebene Projektpläne, Komponentenliste, Verdrahtungsunterlagen und Packliste. Prüfprotokolle werden im Umfang der technischen Vereinbarung zur Bestellung ausgestellt; werden Abnahmeprüfungen mit Teilnahme oder ein bestimmtes Berichtsformat benötigt, sollte das in Angebot und technischer Klärung angesprochen werden, damit Prüf- und Abnahmetermine eingeplant werden können.
