Ja, wenn dies Teil des freigegebenen Projektumfangs ist. ETENZ kann nur das E-House-Gehäuse liefern, MS/NS-Schaltanlagen, Messfelder oder Kompensationsfelder integrieren oder ein komplettes fertiges E-House mit integrierten Hilfssystemen liefern. Transformatorbezogene Ausrüstung wird über technische Vereinbarung und Liefergrenze bestätigt.
ABS
ISO 14001
ISO 45001
ISO 9001
Schaltanlagen-E-House
OEM/ODM-Elektro-E-House für Schaltanlagenbauer, Energiesystem-Integratoren und Projektteams — Gehäuselieferung, Geräteanordnung und Komplettlieferung.
Schaltanlagen- und VerteilraumStromverteilungseinheit für Compute-StandorteBatterie-EnergiespeicherstationStromverteilung für erneuerbare NetzanbindungIndustrieausrüstungsgehäuse
Key Metrics
≤40.5kV
Spannung
IP54 / 55
Schutz
20 / 40ft
Format
C3-C5
Finish
Product Features
MS-Geräteanpassung
Struktur, Fundamente, Abstände und Wartungszugang werden auf MS-Schaltanlagen, Transformatoren und Wandler ausgelegt.
MS-Geräteanpassung
Struktur, Fundamente, Abstände und Wartungszugang werden auf MS-Schaltanlagen, Transformatoren und Wandler ausgelegt.
MS-Geräteanpassung
Struktur, Fundamente, Abstände und Wartungszugang werden auf MS-Schaltanlagen, Transformatoren und Wandler ausgelegt.
Werkseitig koordinierte Schnittstellen
Trassen, Erdung, Kabeleinführungen und Dichtungen werden im Werk fertiggestellt — anschluss- und montagebereit bei Ankunft.
Komplettlieferung
Die Komplettstufe integriert Gehäuse, Schaltanlage, HLK, Stromversorgung, Überwachung und Brandschutz zu einem fertigen E-House.
C3-C5-Korrosionsschutz
Beschichtung, Verbindungselemente, Gitter und Dichtungen werden auf die Korrosionsklasse konfiguriert — Standard C3, bis C4/C5.
25 Jahre Strukturlebensdauer
Profile, verzinkte Bleche, Schweißnähte und Dichtung mit dem C3-C5-System auf 25 Jahre Strukturlebensdauer ausgelegt.
Erweiterungsbereit
Reserve-Feldplätze und Kabelwege können für stufenweise Stromverteilungsprojekte reserviert werden.
Product Details
Gerätefundamente, Schrankabstände und Wartungsgänge werden vor der Fertigung koordiniert.
Grundrahmen und Ankerbolzen müssen präzise zu Kabeleintritten und Sammelschienenwegen positioniert sein — Fehlausrichtungen nach der Gehäuselieferung sind kostspielig zu korrigieren. ETENZ positioniert und schweißt Grundrahmen und Ankerbolzen werkseitig gemäß Ausrüstungsliste und schließt die Schweißinspektion vor dem Versand ab. Montageteams befestigen Schaltanlagen direkt auf vorbereiteten Fundamenten.
Gerätefundamente, Schrankabstände und Wartungsgänge werden vor der Fertigung koordiniert.
Kabeleintrittslagen, Anzahl, Durchmesser und Dichtungsart werden anhand des Einlinienschaltplans vor der Konstruktionsfreigabe bestätigt. ETENZ installiert werkseitig Kabelverschraubungen, Brandschutzabdichtungen oder vorgefertigte Dichtplatten — der Schutzgrad des Gehäuses wird ohne Feldmodifikation eingehalten. Eintrittslagen und Dichtungstypen sind im Lieferprotokoll dokumentiert.

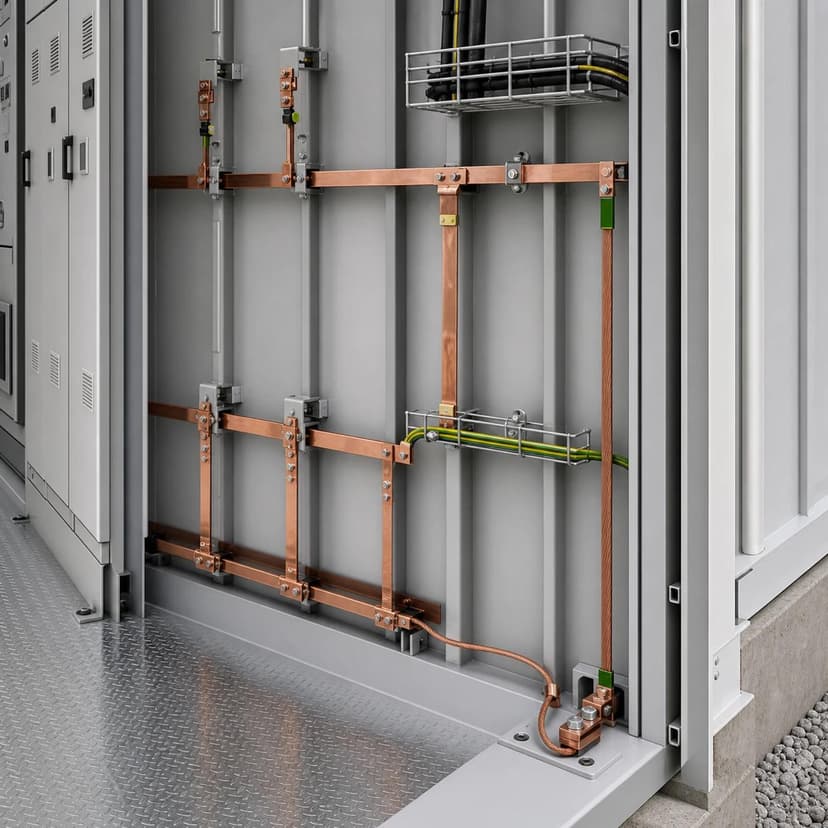

Das interne Erdungsschienennetz, Geräteerdungsabgangsleitungen und externe Erdungsanschlüsse werden werkseitig geplant und vorgelegt, mit Prüfung der elektrischen Durchgängigkeit vor dem Versand. Montageteams schließen nur die externe Erdungselektrode an — die Installationsschnittstelle ist klar und erfordert keine zusätzlichen Erdungsarbeiten im Gehäuse.
Delivery Scope Options
Scope 1
Gehäuselieferung
Scope 1Gehäuselieferung
Für Kunden mit eigenen Schaltanlagen und Feldintegrationskapazität. ETENZ liefert ein installationsbereites Gehäuse mit vorgefertigten Fundamenten, Kabeldurchführungen und Erdung.
Scope Includes:
Gehäuserahmen, Verkleidungen, Türen, Dämmung und Wetterschutz
Ausrüstungsgrundrahmen, Ankerbolzen und Hebeeinrichtungen
Kabeldurchführungen, Kabeltrassen, Erdungsschienen und externe Erdungsanschlüsse
Maß-, Montage- und Verpackungsinspektion
Scope 1
Gehäuselieferung
Scope 1Gehäuselieferung
Für Kunden mit eigenen Schaltanlagen und Feldintegrationskapazität. ETENZ liefert ein installationsbereites Gehäuse mit vorgefertigten Fundamenten, Kabeldurchführungen und Erdung.
Scope Includes:
Gehäuserahmen, Verkleidungen, Türen, Dämmung und Wetterschutz
Ausrüstungsgrundrahmen, Ankerbolzen und Hebeeinrichtungen
Kabeldurchführungen, Kabeltrassen, Erdungsschienen und externe Erdungsanschlüsse
Maß-, Montage- und Verpackungsinspektion
Technical Specifications
Spannungsklasse
12 / 24 / 40,5-kV-Klasse
Gehäusestruktur
Geschweißtes Stahl-E-House
Modulabmessungen
20ft / 40ft oder projektspezifisches transportfähiges Modul
Schutzart
IP54 / IP55 typisch; NEMA 3R / 4 marktabhängig, bis IP65 (IEC 60529)
Korrosionsschutz
C3-C5 konfigurierbar (ISO 12944)
Lichte Innenhöhe
>=2400, an Schaltanlagenhöhe anpassbar
mm
Hilfsversorgung
AC 220 / 230 V; DC 110 / 220 V konfigurierbar
Erdungssystem
Werkseitig vorverlegt mit externen Erdungsklemmen
Auslegungslebensdauer
25 Jahre
Wand- / Dachpaneele
Dach 2,0 / Wand 1,6–2,0 (verzinkter Stahl)
mm
Dämmung
50 (Steinwolle)
mm
Rahmen
U-Stahl / Vierkantrohr
Gewährleistung
12 Monate (auf 24 verlängerbar, projektabhängig)
| Parameter | Specification |
|---|---|
| Spannungsklasse | 12 / 24 / 40,5-kV-Klasse |
| Gehäusestruktur | Geschweißtes Stahl-E-House |
| Modulabmessungen | 20ft / 40ft oder projektspezifisches transportfähiges Modul |
| Schutzart | IP54 / IP55 typisch; NEMA 3R / 4 marktabhängig, bis IP65 (IEC 60529) |
| Korrosionsschutz | C3-C5 konfigurierbar (ISO 12944) |
| Lichte Innenhöhe | >=2400, an Schaltanlagenhöhe anpassbar mm |
| Hilfsversorgung | AC 220 / 230 V; DC 110 / 220 V konfigurierbar |
| Erdungssystem | Werkseitig vorverlegt mit externen Erdungsklemmen |
| Auslegungslebensdauer | 25 Jahre |
| Wand- / Dachpaneele | Dach 2,0 / Wand 1,6–2,0 (verzinkter Stahl) mm |
| Dämmung | 50 (Steinwolle) mm |
| Rahmen | U-Stahl / Vierkantrohr |
| Gewährleistung | 12 Monate (auf 24 verlängerbar, projektabhängig) |
Produkt-FAQs
Ja. Der Gehäuseumfang kann Stahlgehäuse, Beschichtungssystem, Gerätefundamente, Kabelöffnungen und Abdichtungen, Kabeltrassen, Erdung, Hebepunkte und Transportschnittstellen umfassen. Der Kunde kann elektrische Ausrüstung separat installieren oder die Integration später ergänzen.
Ja. ETENZ kann nach Kundenzeichnungen, Markenanforderungen, Schnittstellenstandards, Serienlieferplan und Prüfdokumentation fertigen und integrieren, für Ausrüstungs-OEMs, Systemintegratoren und Projektbetreiber.
Diese Parameter werden projektspezifisch festgelegt. Die Spannung folgt Einlinienschaltplan und Ausrüstungsliste; Schutzgrad und Korrosionsklasse folgen Standortumgebung und Zielnormen; die Modulabmessungen sind projektspezifisch. Eine 20ft- oder 40ft-äquivalente Transporthülle ist möglich, aber kein festes Produktmodell.
Benötigt werden Anwendung, Standort und Umgebung, anwendbare Normen, Einlinienschaltplan, Ausrüstungsliste, Layout, Richtung und Anzahl der Kabeleintritte, Schutz- und Korrosionsanforderungen, Transportgrenzen, gewünschter Lieferumfang und geschätzte Menge.
