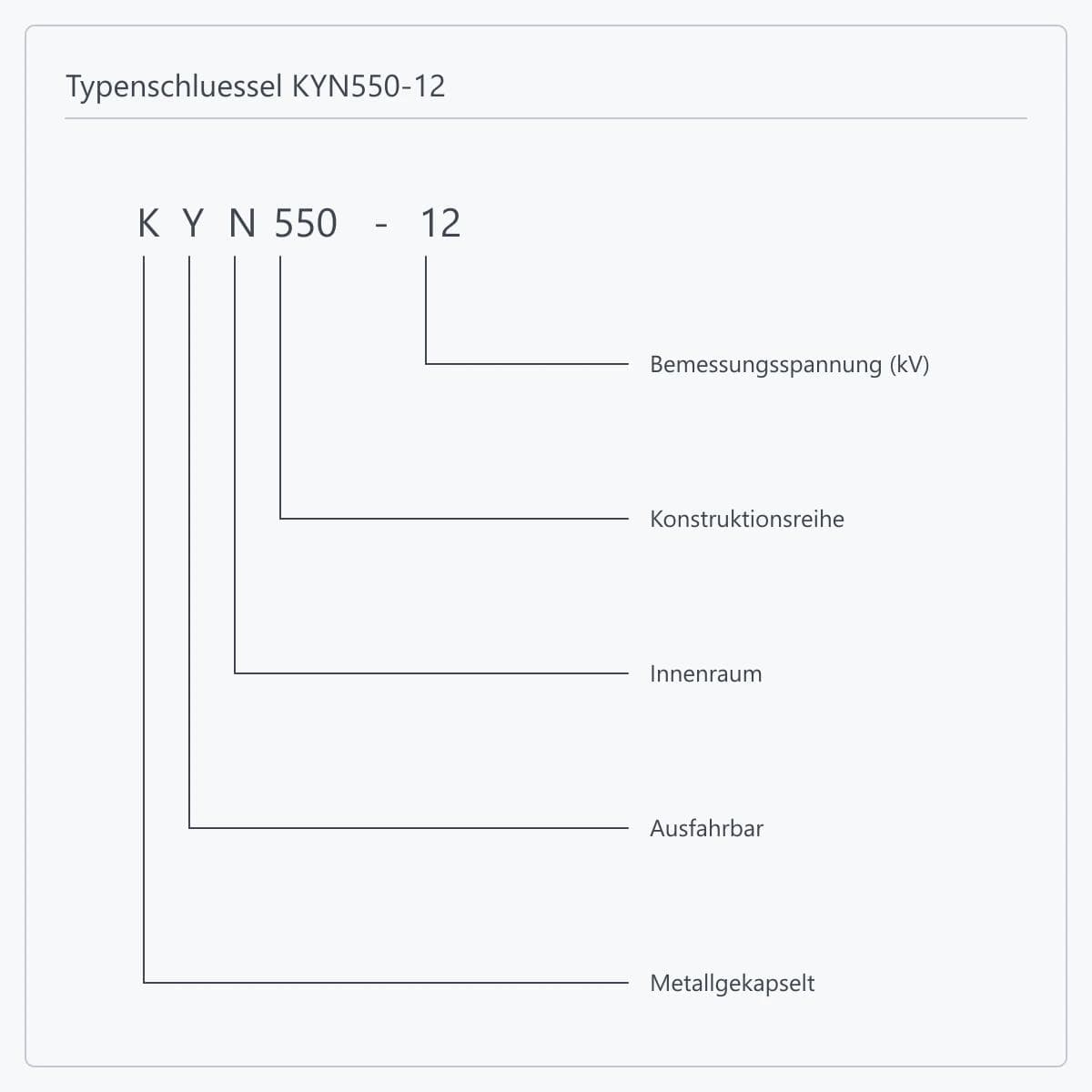

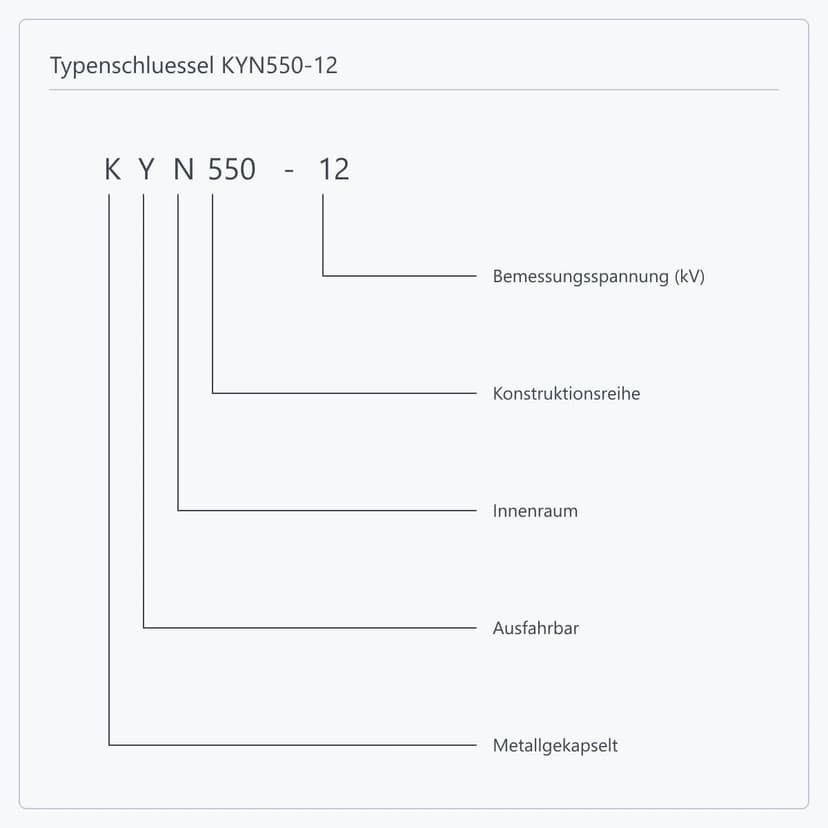

KYN550-12 metallgekapselte Schaltanlage

Sie muss es nicht. Fünf Breiten stehen zur Wahl — 550, 600, 650, 800 und 1000 mm — je Zelle nach Bemessungsstrom und Bestückung gewählt: kleine Abgänge nehmen 550 oder 600, große Einspeisungen und Kupplungen werden nach Bedarf breiter. Breiten innerhalb einer Anlage zu mischen ist das übliche Vorgehen und verkürzt die Gesamtlänge gegenüber einer einheitlichen Breite. Zu beachten ist, dass die Sammelschiene über Zellen unterschiedlicher Breite durchlaufen muss; diesen Übergang arbeitet ETENZ im Zeichnungsstadium aus.

Das ist der Wert der Hauptsammelschiene dieses Typs; auch die Verteilschienen sind bis 4000 A verfügbar. Gebraucht wird er typischerweise bei Haupteinspeisungen von Umspannwerken, leistungsstarkem Eigenbedarf in Kraftwerken und überall dort, wo viele Abgänge an einer Schiene hängen, die nicht aufgetrennt werden soll. Reicht der Schienenstrom nicht, bleiben Auftrennen oder eine zusätzliche Kupplung, und beides bringt mehr Felder und Fläche. Senden Sie die Gesamtlast der Anlage und ob Auftrennen zulässig ist, dann zeigt sich, ob 4000 A Bedarf oder Reserve ist.

Zuerst aus den baulichen Bedingungen des Raums, die elektrische Anordnung folgt danach. Die Tiefen reichen von 1100 bis 1650 mm in sechs Schritten, die Höhen von 2000 bis 2300 mm in vier. Die Raumtiefe muss Zellentiefe plus Bedien- und Wartungsraum davor sowie den Ausfahrweg des Wagens aufnehmen, die lichte Höhe die Zelle plus Schienenbrücke und Oberkanal. Steht das fest, ordnen sich Schienenquerschnitte und Geräte im verbleibenden Raum. Senden Sie den Raumplan mit lichter Höhe, dann lässt sich das im Angebot bestätigen.

In Leistung und Breite. Eine 4000-A-Hauptsammelschiene führt zur KYN550-12, dem höchsten Schienenwert der Reihe. Ein breiter Kurzschlussbereich mit Bemessungsstrom bis 3150 A führt zur KYN28A-12. Eine stark begrenzte Raumfläche, bei der 630 bis 1600 A genügen, führt zur YF-KYN450-12 mit 475 bis 550 mm Breite und 1100 mm Tiefe. Die Reihenseite trägt den vollständigen Vergleich aller fünf.

Vier Angaben ergeben ein Vorkonzept: einpoliges Schema, Bemessungsspannung und Gesamtstrom der Anlage, Kurzschlussleistung sowie Raummaße mit lichter Höhe. Für ein vertragsreifes Angebot kommen hinzu: Hauptschema und Bemessungsstrom je Zelle, Art und Spannung der Steuerversorgung, Anforderungen an Messung und Schutz, Kabeleinführung und Kabelquerschnitte, Kommunikationsschnittstellen sowie Normen und Dokumentenliste des Zielmarkts.

Ja. Die Schaltanlage wird als Ausrüstung geliefert, ein MS-Schaltanlagen-E-House oder Stromversorgungsmodul dagegen als Gehäuse — Ersteres ist das Feld selbst, Letzteres umfasst Gehäuse, Geräteaufstellung, Hilfssysteme und Schnittstellenintegration. Die wählbaren Breiten helfen hier, weil sich die Anlage enger an eine vorgegebene Modullänge packen lässt. Geht sie als Primärausrüstung hinein, arbeitet ETENZ Aufstellung, Sammelschienenanschlüsse und Schnittstellen aus, und die Liefergrenze wird im Vertrag einmalig festgelegt.
