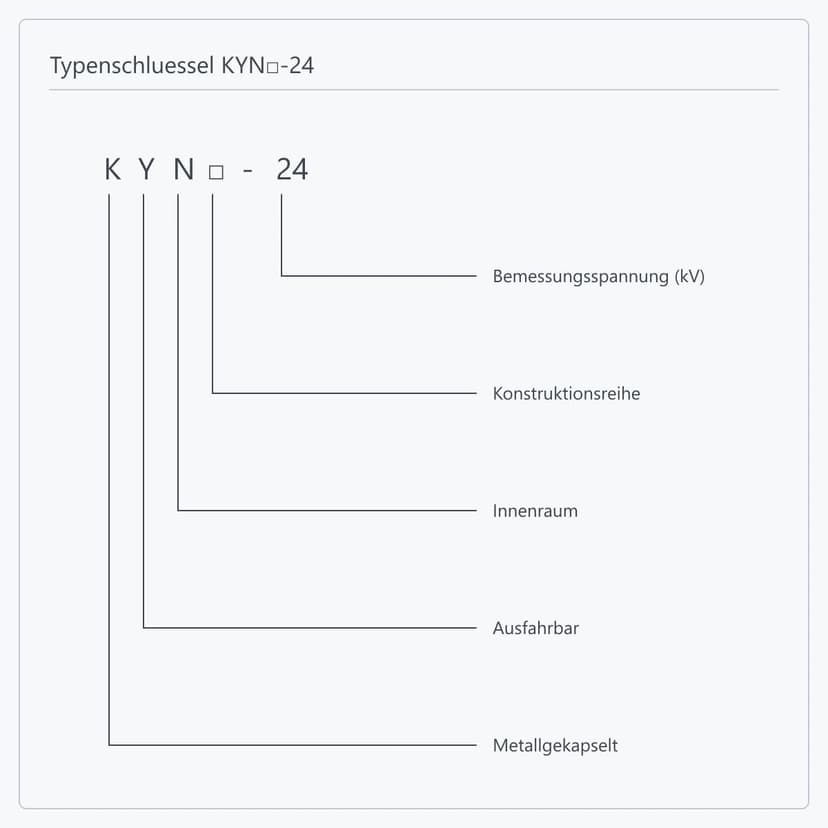

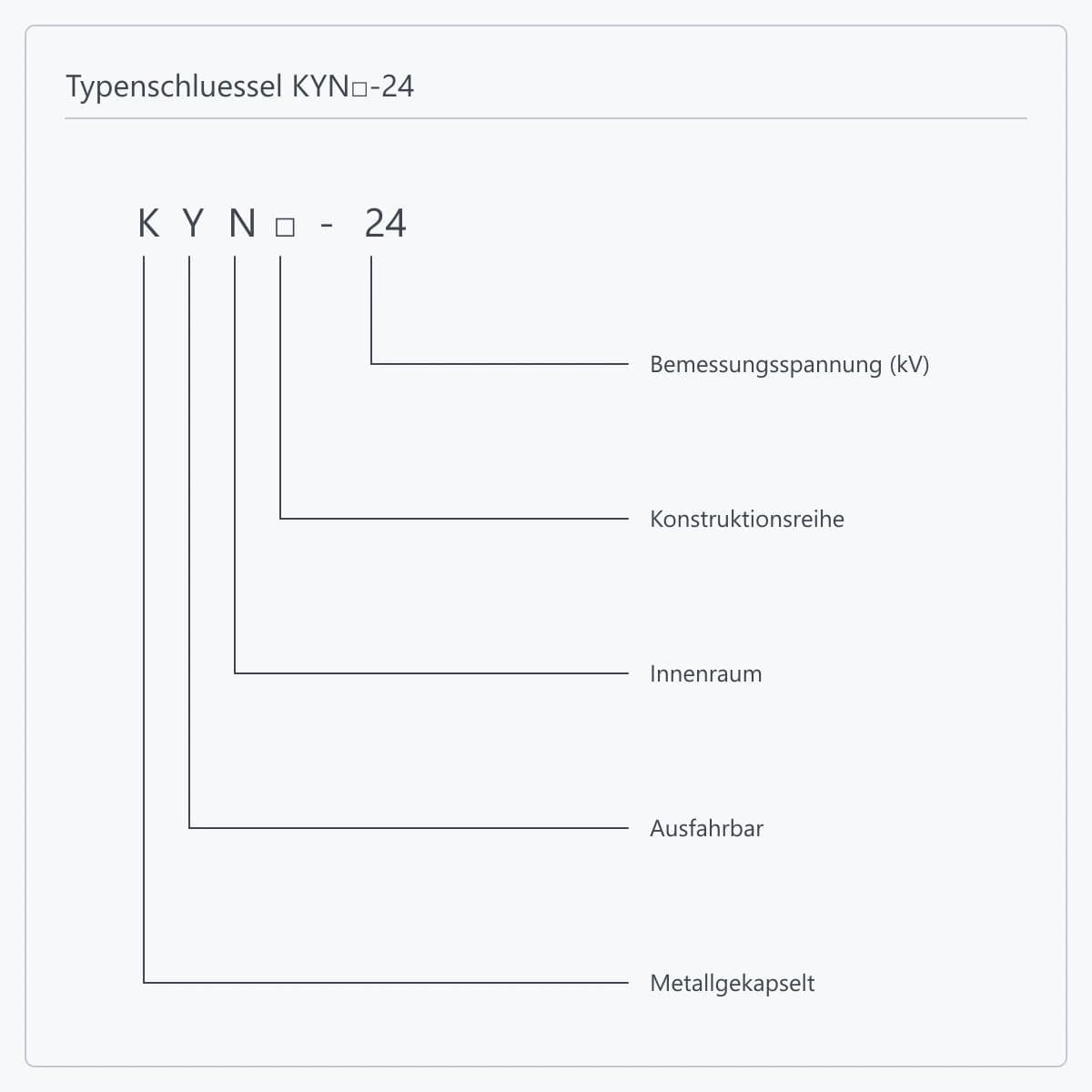

KYN□-24 metallgekapselte Schaltanlage

Ja. Die Bemessungsfrequenz umfasst bei diesem Typ 50 und 60 Hz; er ist derjenige der KYN-Reihe, der 60 Hz nennt, die übrigen nennen nur 50 Hz. Die Frequenz bestimmt die Abstimmung von Messwandlern, Schutzrelais und Antrieben und wird deshalb einmalig bei der Bestellung festgelegt, nicht vor Ort eingestellt. Nennen Sie Netzfrequenz und Bemessungsspannung mit der Anfrage, dann passt die Konfiguration auf Anhieb.

Das folgt der Netzspannung. Ein Netz mit 20 kV Nennspannung verlangt 24-kV-Betriebsmittel; ein 10-kV-Netz wird mit 12-kV-Betriebsmitteln bedient und braucht keine Stufe mehr. Das 20-kV-Verteilnetz ist in einigen Auslandsmärkten verbreiteter als im Inland, und dorthin geht dieser Typ überwiegend. Ein 35-kV-Netz verlangt die KYN61-40.5; die Reihenseite trägt den vollständigen Vergleich aller fünf.

Die Bauform misst 1000 mm Breite, 1910 mm Tiefe und 2400 mm Höhe; das Gewicht liegt zwischen 840 und 1500 kg, die Spanne ergibt sich aus Hauptschema und Bestückung, der Endwert folgt der bestätigten Konfiguration. Drei Dinge werden zusammen geprüft: Die Raumtiefe muss Zelle, Bedien- und Wartungsraum davor sowie den Ausfahrweg des Wagens aufnehmen; Decke oder Fundament werden gegen den oberen Wert je Zelle geprüft; Transport und Kran gegen die gesamte Bauform. Senden Sie Raumplan und Deckenlastbedingungen, dann lässt sich das im Angebot bestätigen.

Hilfs- und Steuerkreise sind mit 110 / 220 V Gleich- oder Wechselspannung bemessen, die Sekundärkreise mit 2000 V Stehwechselspannung. Bei der Bestellung anzugeben sind die Art der Versorgung — Gleich- oder Wechselspannung —, die Spannungsebene und ob eine doppelte Versorgung mit Umschaltung verlangt wird. Diese drei bestimmen die Auswahl von Antrieb, Schutz und Meldekreisen und werden in der technischen Vereinbarung einmalig festgelegt.

Vier Angaben ergeben ein Vorkonzept: einpoliges Schema, Netznennspannung, Netzfrequenz und Kurzschlussleistung. Für ein vertragsreifes Angebot kommen hinzu: Zellenzahl mit jeweiligem Hauptschema, Art und Spannung der Steuerversorgung, Anforderungen an Messung und Schutz, Kabeleinführung und Kabelquerschnitte, Kommunikationsschnittstellen, Raummaße und Deckenlastbedingungen sowie Normen und Dokumentenliste des Zielmarkts.

Ja. Die Schaltanlage wird als Ausrüstung geliefert, ein MS-Schaltanlagen-E-House oder Stromversorgungsmodul dagegen als Gehäuse — Ersteres ist das Feld selbst, Letzteres umfasst Gehäuse, Geräteaufstellung, Hilfssysteme und Schnittstellenintegration. Dieser Typ ist kompakt, sodass eine gegebene Modullänge mehr Felder aufnimmt als bei einer größeren Bauform, was bei der Innenplanung oft genutzt wird. Geht er als Primärausrüstung hinein, arbeitet ETENZ Aufstellung, Sammelschienenanschlüsse und Schnittstellen aus, und die Liefergrenze wird im Vertrag einmalig festgelegt.
