KYN28A-12 Metallgekapselte Schaltanlage

Ja. Schaltanlagen werden als Ausrüstung geliefert; ein Mittelspannungs-E-House oder Power Module wird als Gehäuse geliefert — Ersteres ist das Feld selbst, Letzteres umfasst Gehäuse, Geräteaufstellung, Hilfssysteme und Schnittstellenintegration. Wird eine KYN28A-12-Anlage als Primärtechnik in einem E-House geliefert, erarbeitet ETENZ Aufstellung, Sammelschienenverbindungen und interne Schnittstellen gemeinsam; die Liefergrenze wird einmalig im Vertrag festgelegt.

Die beiden Werte gehören zu zwei Isolationswegen. Verläuft der Weg vollständig in Luft, liegt der Luftabstand am blanken Leiter über 125 mm; führt ein Teil durch feste Isolierung, liegt der Verbundabstand über 60 mm. Keiner hängt vom Hauptschalter ab — beide gelten mit einem Vakuum-Leistungsschalter ZN63A(VS1) ebenso wie mit einem festeingebauten Lasttrennschalter der Reihe C3 — und beide lassen sich feldweise in der Planungsphase anhand des tatsächlichen Primärschemas prüfen.

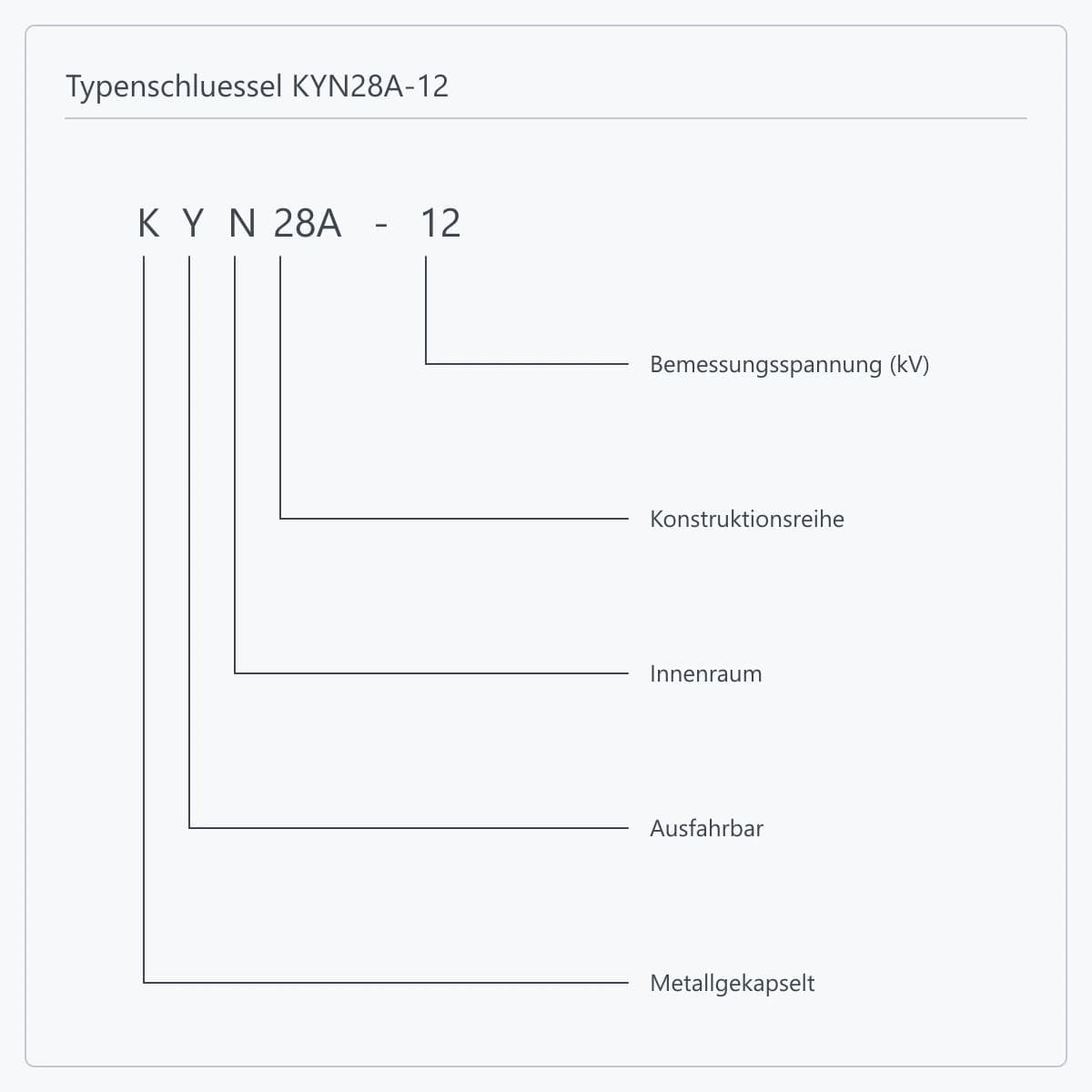

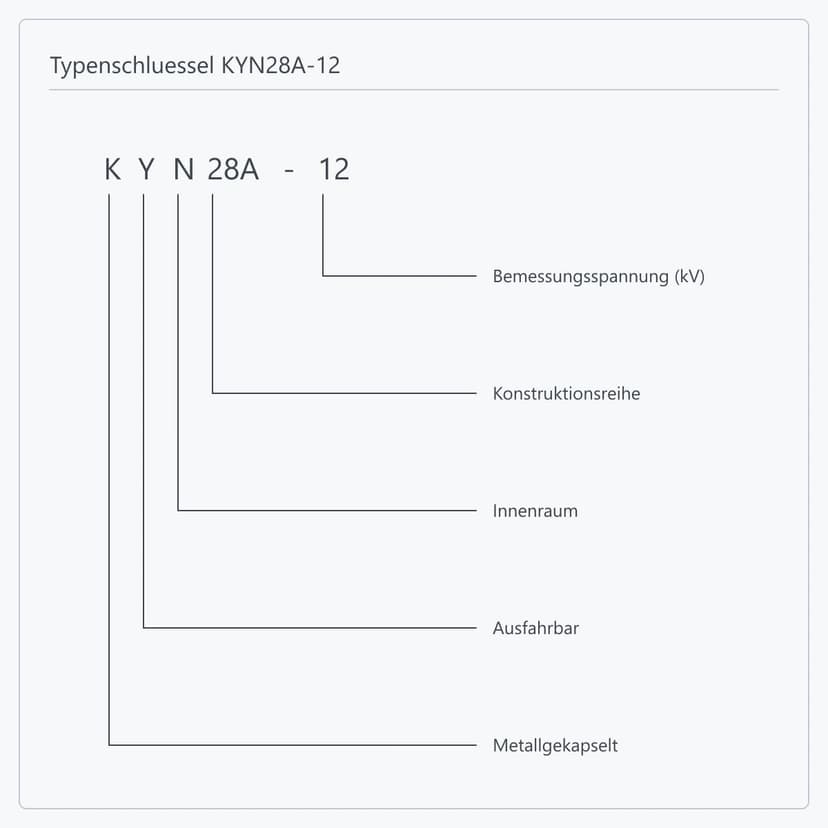

Die vollständige Bestellbezeichnung lautet KYN28A-12 gefolgt von vier Stellen: der Nummer des Primärschemas, die angibt, ob das Feld Einspeisung, Abgang, Kupplung oder Messung ist; der Antriebskennung, D magnetisch und T Feder; dem Bemessungsstrom; und dem Bemessungsausschaltstrom. Die ersten beiden ergeben sich aus der Stellung des Feldes im Netz und den Bedingungen der Steuerspannungsversorgung, die letzten beiden aus den beiden Fragen oben. Mit Einpolschema und Abgangsliste lassen sich alle vier feldweise festlegen.

Die Wahl folgt der Abgangsfunktion. Einspeise-, Abgangs- und Kuppelfelder, die Fehlerstrom ausschalten müssen, erhalten einen Vakuum-Leistungsschalter ZN63A(VS1); Kreise, die nur Laststrom schalten und deren vorgelagerter Schutz abgestimmt ist, können einen festeingebauten Lasttrennschalter der Reihe C3 erhalten. Wo Fernüberwachung verlangt ist, wird eine Kommunikationsschnittstelle für Fernsteuerung und Fernmessung ergänzt, Protokoll und Signalliste in der technischen Spezifikation vereinbart. Der Schaltertyp beeinflusst auch die Maße von Wagen und Festkontaktkasten — bitte mit dem Einpolschema angeben.

Für ein Vorkonzept genügen drei Angaben: das Einpolschema, die Spannungsklasse mit dem Bemessungsstrom und die Netzkurzschlussleistung. Für ein vertragsreifes Angebot kommen hinzu: Feldzahl mit Primärschema je Feld, Art und Spannung der Steuerspannungsversorgung, Anforderungen an Messung und Schutz, Kabelführung und Kabelquerschnitte, Kommunikationsschnittstelle, Raummaße mit Tiefenbegrenzung sowie Normen und Dokumentenliste des Zielmarkts.

Ausgangspunkt ist die Spannungsklasse. 40,5 kV führt zum KYN61-40.5, 24 kV zum KYN□-24, und erst bei 12 kV und darunter öffnet sich die Wahl zwischen KYN28A-12, KYN550-12 und YF-KYN450-12. Von diesen dreien hat der KYN28A-12 den breitesten Kurzschlussbereich (16-50 kA) und Bemessungsströme bis 3150 A, also die größte Einsatzbreite; der KYN550-12 führt die Hauptsammelschiene auf 4000 A bei Feldbreiten von 550 bis 1000 mm, für hohe Ströme bei zugleich begrenzter Breite; der YF-KYN450-12 ist der kompakte Typ mit 475-550 mm Breite und 1100 mm Tiefe, für Räume mit knapper Fläche. Die Reihenseite enthält den vollständigen Vergleich aller fünf Modelle.

Sie werden gemeinsam festgelegt. Die Spannungsklasse folgt der Netznennspannung, das Isolationsniveau ergibt sich daraus: 3,6 kV mit 24 kV Wechselspannungsprüfung und 40 kV Blitzstoß; 7,2 kV mit 32 kV und 60 kV; 12 kV mit 42 kV und 75 kV. Die drei Sätze gehören paarweise zusammen, ein niedrigeres Isolationsniveau kann daher nicht bei höherer Spannung verwendet werden. Geben Sie Netznenn- und höchste Betriebsspannung in der Anfrage an, dann steht das Isolationsniveau fest.

Der Kurzschlusspegel folgt der Netzkurzschlussleistung am Aufstellungsort, der Bemessungsstrom folgt der Abgangslast; beide werden unabhängig festgelegt. Senden Sie die Netzkurzschlussleistung oder die Kurzschlussberechnung — der Pegel wird aus den sechs Stufen 16, 20, 25, 31,5, 40 und 50 kA nicht kleiner als der Rechenwert gewählt, der Stoßstrom folgt mit 40, 50, 63, 80, 100 oder 125 kA. Der Bemessungsstrom wird anschließend zwischen 630 und 3150 A nach der Last gewählt.
