Mittelspannungsschaltanlage Festeinbau - Baureihe XGN

Der Unterschied liegt in Trennung und Instandhaltung, nicht in der elektrischen Leistung. Die Einschubzelle setzt den Leistungsschalter auf einen Wagen, fährt ihn zur Instandhaltung ganz heraus, erzeugt die Trennstrecke durch genau diese Bewegung und stellt die Versorgung durch Einsetzen eines Ersatzwagens rasch wieder her. Die Festeinbauzelle verschraubt den Schalter fest, erzeugt die Trennstrecke mit dem Trennschalter und verlangt vor Arbeiten im Inneren Freischaltung und Erdung. Einschubzellen sind größer und teurer und passen zu Transformatoreinspeisungen und kritischen Abgängen, bei denen schnelles Wiederzuschalten zählt; Festeinbauzellen sind einfacher, kleiner und günstiger und passen zu Anlagen mit vielen Abgängen üblicher Kritikalität, zu Kompaktstationen und beengten Schalträumen. Beide in einer Station zu mischen ist üblich.

Beginnen Sie beim Bemessungsstrom. XGN2-12 deckt 630-3150 A mit 20/31,5/40 kA Ausschaltvermögen ab und trägt unter den dreien das obere Ende bei Strom wie Kurzschlussniveau — Haupteinspeisungen und große Abgänge gehören dorthin. XGN66-12 deckt 630/1250/1600 A mit 20/31,5 kA Kurzzeitstrom in 900 x 950 x 2300 mm ab, etwa halb so viel Volumen wie eine übliche Zelle, und ist für Kompaktstationen, Unterflurstationen und kleine Schalträume gebaut. YF-XGN450-12 ist eine miniaturisierte Ableitung, luftisoliert und weiter verdichtet, geeignet für Ringkabelfelder und Netzautomatisierung, mit projektbezogen bestätigten Bemessungswerten. Alle drei sind 12-kV-Innenraumzellen in Kastenbauform mit Festeinbau und lassen sich in einer Anlage mischen.

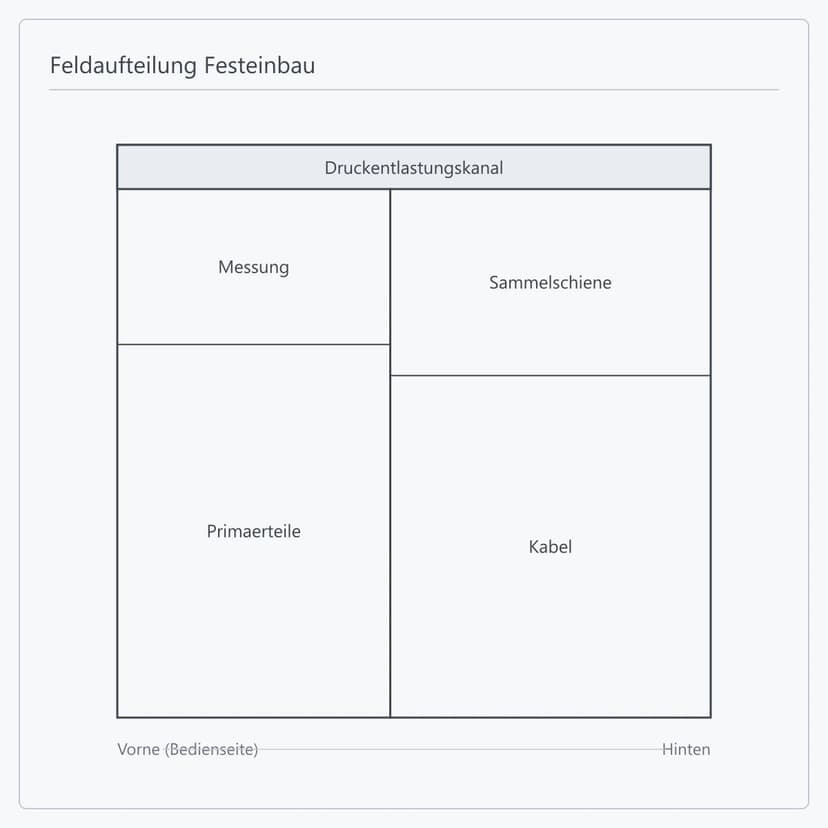

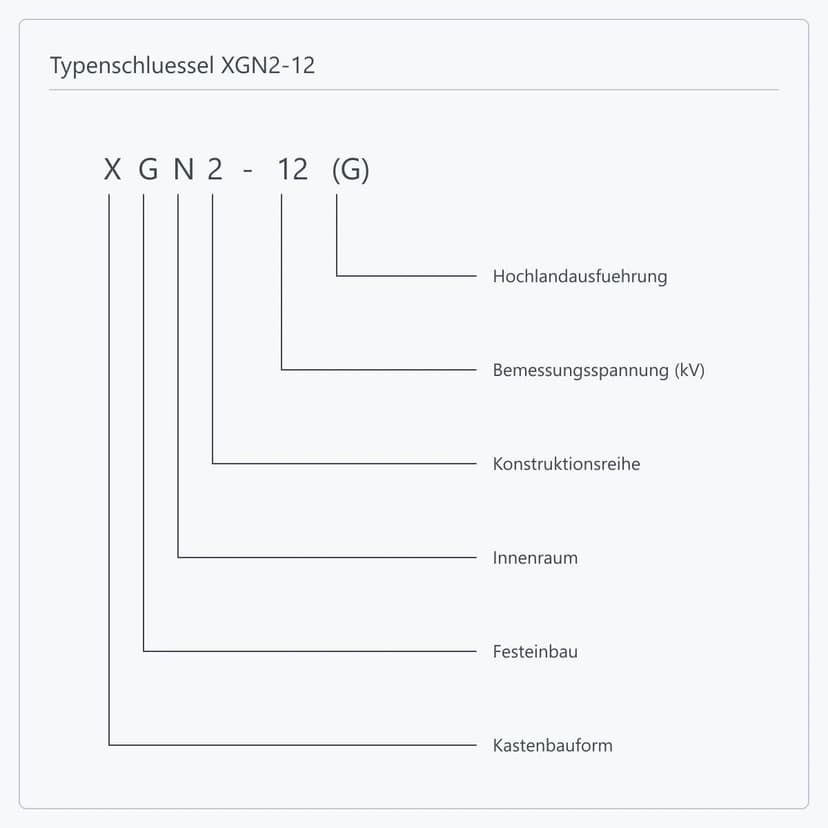

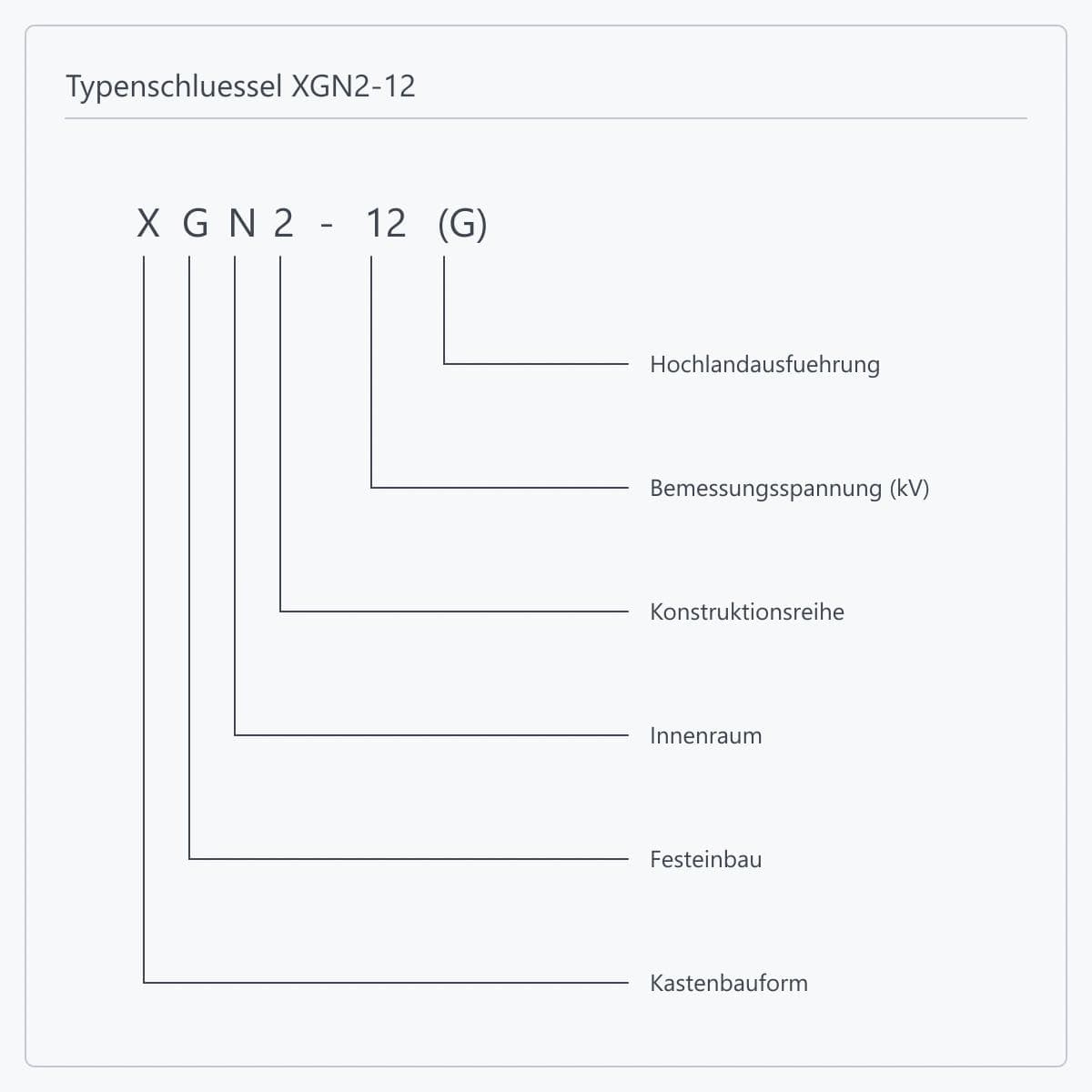

XGN2-12 hat eine Hochlandausführung, geschrieben XGN2-12(G). Die geringere Luftdichte schwächt die äußere Isolation, daher wird die Ausführung mit vergrößerten Kriech- und Luftstrecken gebaut, das Gehäuse wächst auf 1200 x 1350 x 2900 mm und der Strombereich verengt sich auf 630/1000/1250 A. Geben Sie Aufstellhöhe, jährliche Minimaltemperatur und Verschmutzungsgrad zusammen an; oberhalb 2000 m wird die Isolationskoordination projektbezogen gerechnet.

Drei Angaben ergeben ein Vorkonzept: der Mittelspannungs-Übersichtsschaltplan, die Bemessungsspannung mit dem Bemessungsstrom je Abgang, sowie die Kurzschlussleistung mit ihrer Dauer. Für ein vertragsreifes Angebot kommen hinzu: die Feldliste mit der Funktion jedes Felds (Einspeisung, Kuppel, Abgang, Messung, Spannungswandler), Schutzkonzept und Kommunikationsprotokoll, Kabelquerschnitte und Einführungsrichtung, Steuerspannung, Aufstellhöhe und Umgebungsbedingungen sowie Normen und Dokumentenliste des Zielmarkts.

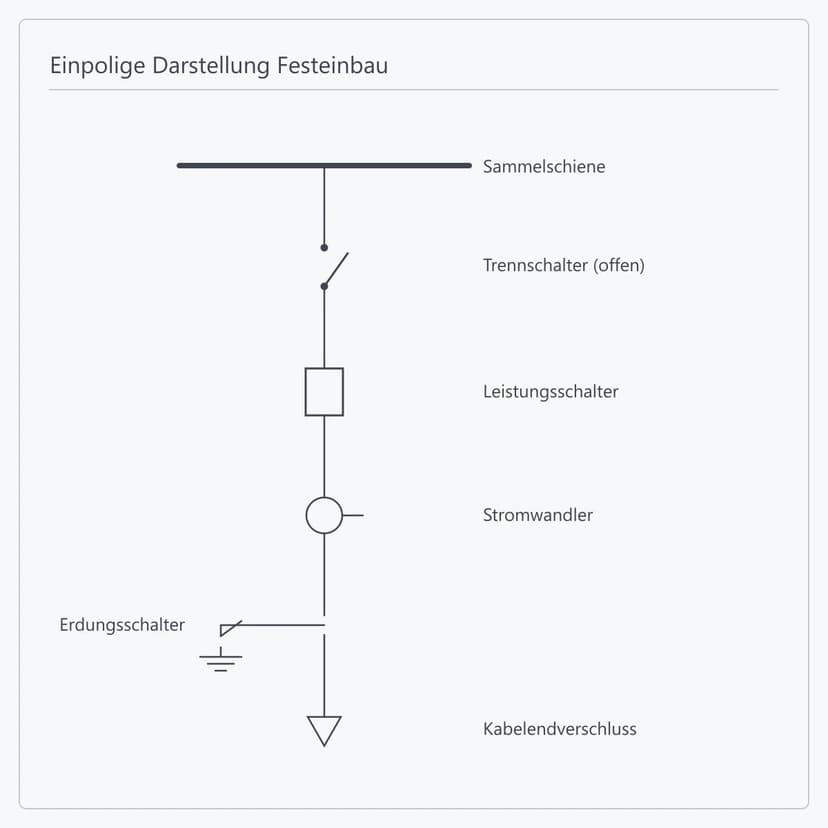

Sie verhindern das versehentliche Aus- oder Einschalten des Leistungsschalters, das Schalten des Trennschalters unter Last, das Erden bei anliegender Spannung, das Zuschalten auf eine gelegte Erdung und den Zutritt zu einem spannungsführenden Feld. Die Baureihe XGN erreicht das durch mechanische Zwangsverriegelung: Trennschalter, Vakuum-Leistungsschalter und Erdungsschalter sind drei unabhängige Einheiten, die die Mechanik selbst gegeneinander verriegelt, sodass eine Schalthandlung außerhalb der Reihenfolge physisch blockiert und nicht nur durch Anweisung oder Stromkreis untersagt ist. Sind zusätzliche elektrische Verriegelungen oder Magnetschlösser für die Stationsleittechnik nötig, wird das mit der technischen Vereinbarung festgelegt.

Ja. Als Hauptschaltgerät dient ein Vakuum-Leistungsschalter, und die Komponentenplattform wird in der Projektbestätigung nach der technischen Vereinbarung festgelegt; endgültige Typen, Bemessungswerte, Lieferzeit und Dokumentenumfang folgen der bestätigten Komponentenliste. Parallel zu prüfen ist die Montageschnittstelle: Ein Fabrikatswechsel innerhalb desselben Zellentyps garantiert weder gleiche Einbaumaße noch gleichen Antriebshub oder gleiche Sekundärklemmenbelegung — und das wiegt beim Festeinbau schwerer als beim Einschub, weil der Wagen als normierte Zwischenstufe fehlt.

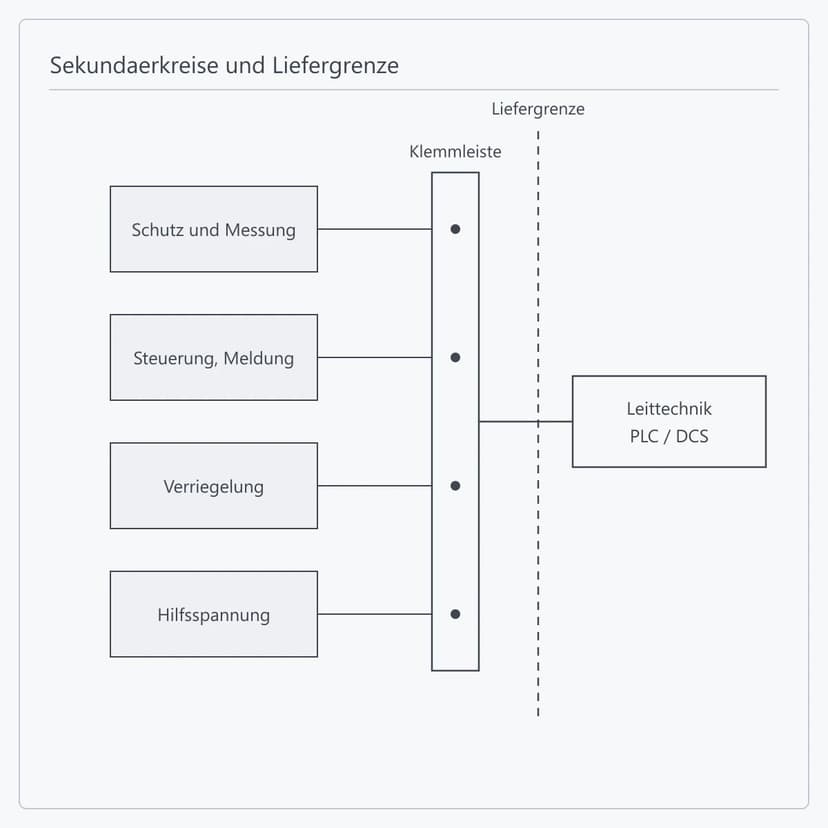

Ja, und Festeinbauzellen passen oft besser in ein Modul als Einschubzellen: Sie bauen flacher und benötigen keinen Ausfahrgang, sodass ein Modul gleicher Länge mehr Felder aufnimmt. Die Schaltanlage wird als Ausrüstung geliefert, ein MS-Schaltanlagen-E-House oder Modul als Gehäuse: Ersteres ist das Feld selbst, Letzteres umfasst Gehäuse, Geräteaufstellung, Nebenanlagen und Schnittstellenintegration. Steht die Anlage als Mittelspannungs-Primärtechnik im Modul, arbeitet ETENZ Aufstellung, Sammelschienenverbindungen und Schnittstellen aus, und die Liefergrenze wird einmalig im Vertrag festgelegt.

Zu den Standardunterlagen zählen die freigegebenen Projektzeichnungen, der Übersichtsschaltplan, die Komponentenliste, die Verdrahtungsunterlagen und die Packliste. Prüfprotokolle werden im Umfang der technischen Bestellvereinbarung ausgestellt; werden Prüfungen unter Beiwohnung oder ein bestimmtes Berichtsformat benötigt, sollte das bereits in Angebot und technischer Klärung angesprochen werden, damit Prüf- und Beiwohnungstermine eingeplant werden.
