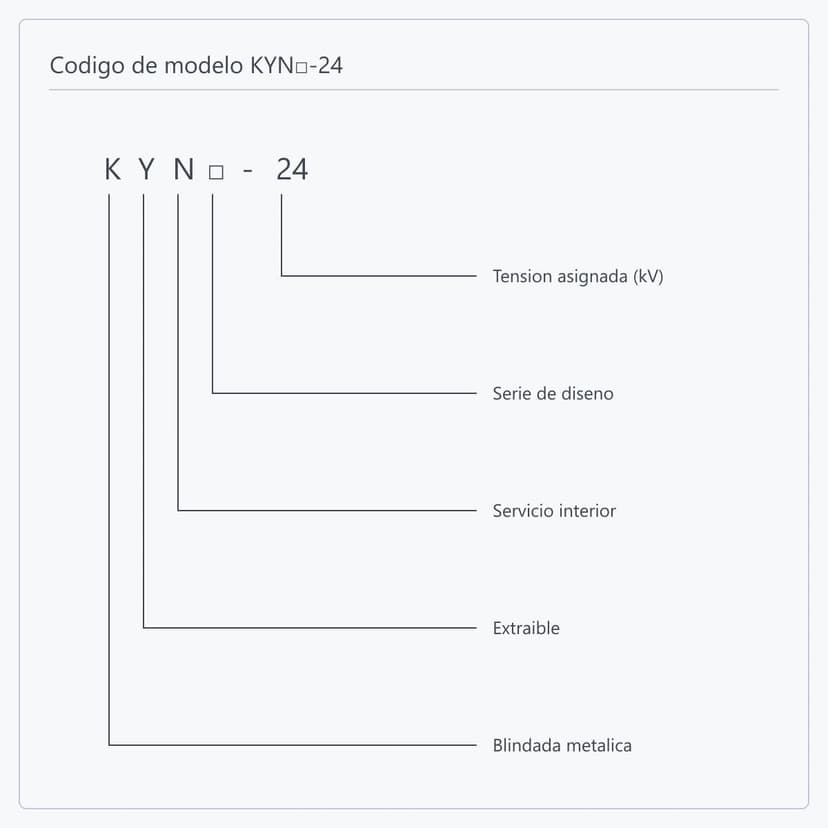

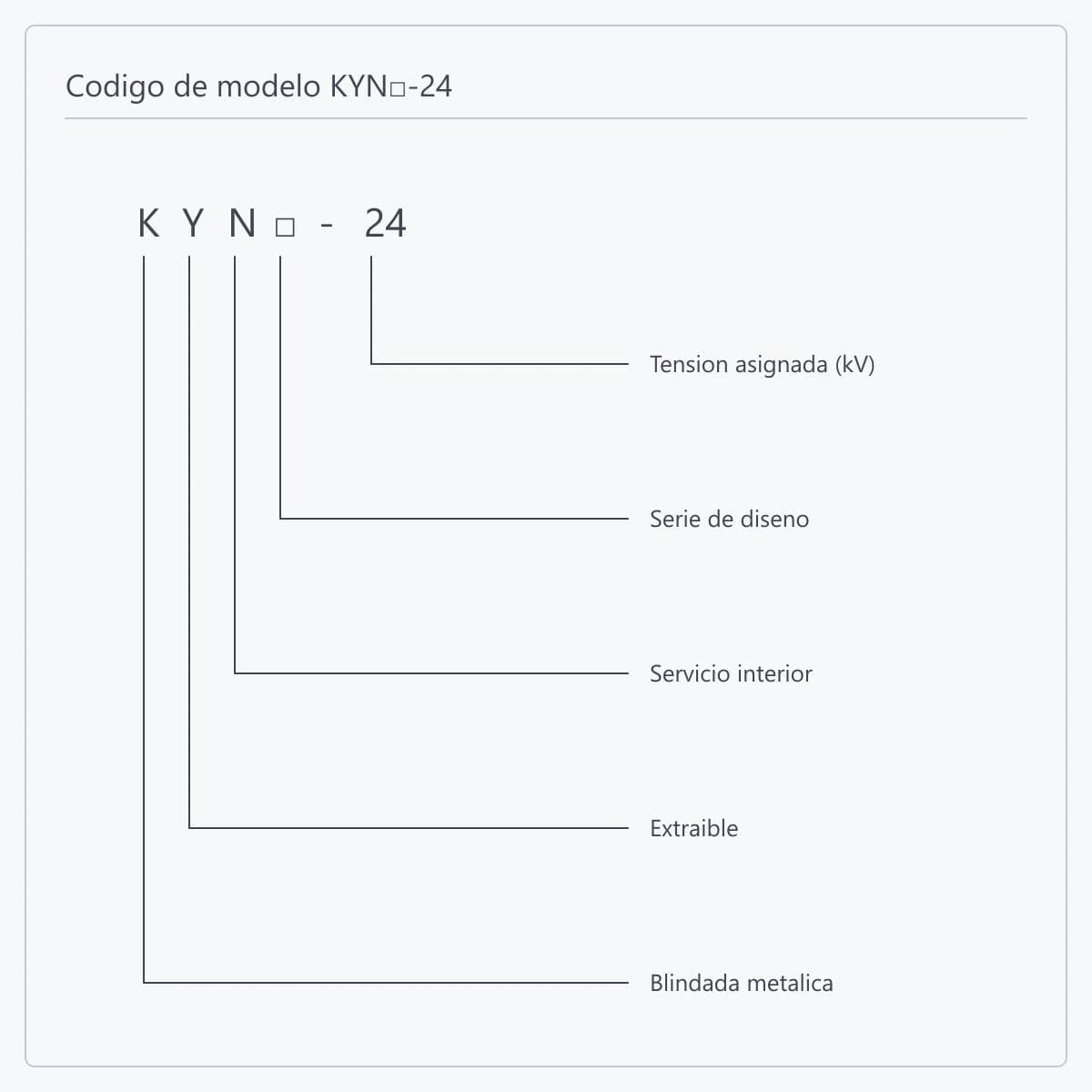

Aparamenta blindada extraíble KYN□-24

Sí. La frecuencia asignada cubre 50 y 60 Hz en este modelo, el de la serie KYN que da 60 Hz; los demás solo dan 50 Hz. La frecuencia condiciona el ajuste de transformadores de medida, relés de protección y mecanismos de mando, por lo que se fija de una vez en el pedido y no se ajusta en obra. Indique la frecuencia del sistema y la tensión asignada en la consulta y la configuración encaja a la primera.

Depende de la tensión del sistema. Un sistema de 20 kV nominales necesita equipos de 24 kV; uno de 10 kV se resuelve con equipos de 12 kV y no hace falta subir un escalón. La red de distribución de 20 kV es más habitual en algunos mercados exteriores que en el interior, y ahí va sobre todo este modelo. Un sistema de 35 kV lleva KYN61-40.5; la página de serie recoge la comparación completa de los cinco.

La envolvente mide 1000 de ancho, 1910 de fondo y 2400 de alto; el peso va de 840 a 1500 kg, y la horquilla procede del esquema principal y del equipamiento, quedando el valor final según la configuración confirmada. Se comprueban tres cosas a la vez: el fondo de la sala debe albergar la celda más el espacio de maniobra y mantenimiento por delante y el recorrido de extracción del carro; el forjado o la cimentación se comprueban contra el valor superior por celda; y el transporte y el izado, contra la envolvente completa. Envíe el plano de la sala y las condiciones de carga y se confirma en la oferta.

Los circuitos auxiliares y de mando son de 110 / 220 V en continua o alterna, con tensión soportada a frecuencia industrial de 2000 V en los secundarios. Lo que hay que indicar en el pedido es el tipo de alimentación —continua o alterna—, el nivel de tensión y si se requiere doble alimentación con conmutación. Esos tres puntos condicionan la elección de mecanismo, protección y señalización, y se fijan de una vez en el acuerdo técnico.

Cuatro cosas dan un esquema preliminar: el unifilar, la tensión nominal del sistema, la frecuencia y la potencia de cortocircuito. Para una oferta contractual, añada el número de celdas con su esquema principal, el tipo y la tensión de alimentación de mando, los requisitos de medida y protección, la disposición de entrada de cables y sus secciones, las interfaces de comunicación, las dimensiones de la sala y las condiciones de carga del forjado, y las normas y la lista de documentos del mercado de destino.

Sí. La aparamenta se suministra como equipo mientras que un E-House de media tensión o un módulo eléctrico se suministra como envolvente: lo primero es la celda en sí, lo segundo cubre envolvente, disposición de equipos, sistemas auxiliares e integración de interfaces. Este modelo es compacto, así que una misma longitud de módulo admite más posiciones que con un tipo de celda mayor, algo que se aprovecha al planificar el interior. Cuando va dentro como equipo principal, ETENZ detalla la disposición, las conexiones de embarrado y las interfaces internas, y el límite de suministro se cierra de una vez en la fase contractual.
