Aparamenta blindada extraíble KYN61-40.5

Depende de la tensión del sistema, no de la potencia. Un sistema de 35 kV nominales necesita equipos de 40,5 kV, y KYN61-40.5 es el miembro de la serie que cubre esa clase; los demás llegan a 24 kV como máximo. Los sitios habituales son entradas, salidas y acoplamiento de una subestación de 35 kV, la acometida principal de un gran polígono industrial y el lado de elevación de una planta eólica o solar. Si el sistema es de 10 kV y solo la potencia es grande, es una cuestión de corriente asignada y encajan mejor KYN28A-12 o KYN550-12.

Porque en una celda extraíble ese corte tiene que aguantar por sí solo. Una vez llevado el carro a posición de prueba o seccionado, un lado del corte está en tensión y el otro no, y el aislamiento descansa en ese corte. Si su tensión soportada fuera igual a la de tierra, una sobretensión de maniobra perforaría antes el corte y se perdería el seccionamiento. Por eso la norma lo sitúa un escalón por encima: 118 kV frente a 95 kV a frecuencia industrial y 215 kV frente a 185 kV al impulso. Es una exigencia estructural y no un margen sobrante, así que ambos juegos se leen juntos al seleccionar.

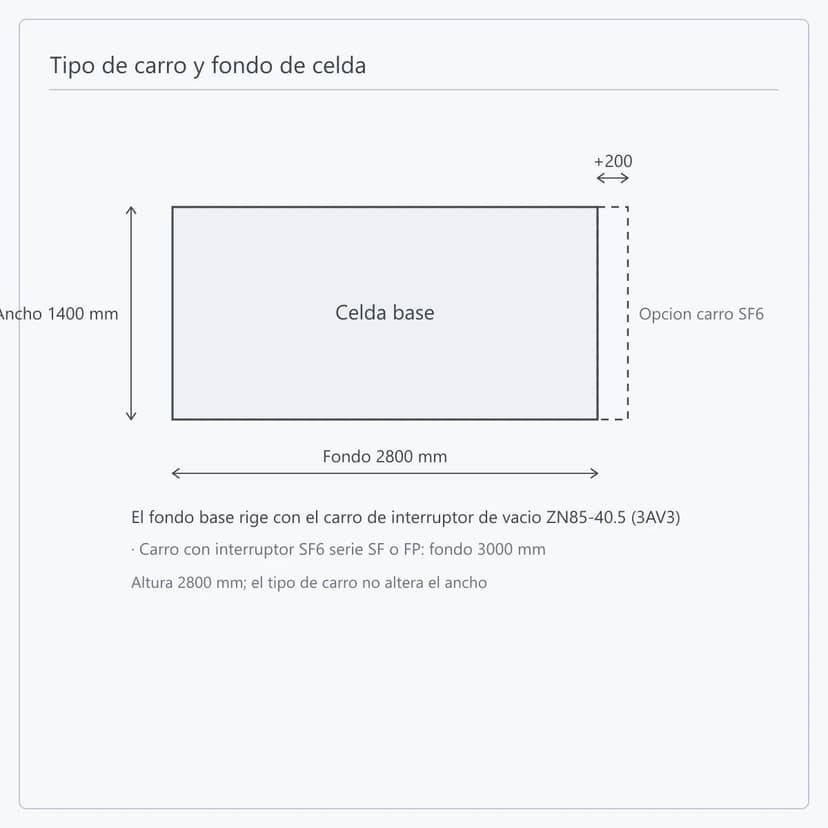

La opción de 3000 mm corresponde al carro con SF6 y la de 2800 mm es la configuración estándar, de modo que el fondo sale del tipo de interruptor y no se especifica libremente. Lo importante es comprobar antes la obra civil: con 1400 de ancho y 2800 de alto, el fondo de la sala debe albergar la celda, el espacio de maniobra y mantenimiento por delante y el recorrido de extracción del carro, y eso es lo que primero limita en proyectos de 35 kV. Envíe el plano de la sala con altura libre, ruta de izado y gálibo de transporte y el fondo queda cerrado en la oferta.

Ese es el rango de este modelo: de 1250 a 2500 A. A 40,5 kV la corriente para una misma potencia es menor que en un sistema de 10 kV, así que 2500 A corresponde ya a una potencia considerable y el rango cubre los proyectos habituales. Si un circuito necesita realmente más, pasa a ser un recálculo de embarrado y celda: envíe la potencia del circuito y los datos del sistema con la consulta.

Los compartimentos funcionales se cierran entre sí mediante tabiques metálicos y cada uno dispone de su propio conducto independiente de alivio de presión; la independencia es lo esencial: si aparece presión de falta dentro de un compartimento, se evacúa por el conducto de ese mismo compartimento sin atravesar los contiguos. La envolvente es de chapa de acero aluminizado-cincado conformada en máquina CNC y unida después con tornillos y tuercas de alta resistencia y tuercas remachables, con componentes recubiertos en polvo o galvanizados según el proyecto. Esto describe la construcción de la celda; la página no formula ninguna declaración sobre ensayos ni clasificaciones.

Tres cosas dan un esquema preliminar: el unifilar, la tensión nominal del sistema y la corriente asignada, y la potencia de cortocircuito. Para una oferta contractual, añada el número de celdas con su esquema principal, el tipo y la tensión de alimentación de mando, los requisitos de medida y protección, la disposición de entrada de cables y sus secciones, las interfaces de comunicación, las dimensiones de la sala y su límite de fondo, y las normas y la lista de documentos del mercado de destino.

Sí. La aparamenta se suministra como equipo mientras que un E-House de media tensión o un módulo eléctrico se suministra como envolvente: lo primero es la celda en sí, lo segundo cubre envolvente, disposición de equipos, sistemas auxiliares e integración de interfaces. Una fila de 40,5 kV es grande, así que la disposición interior, el espacio de mantenimiento y el recorrido del carro se calculan durante el diseño del módulo. Cuando KYN61-40.5 va dentro como equipo principal, ETENZ resuelve todo eso y el límite de suministro se cierra de una vez en la fase contractual.
