KYN28A-12 Celda Blindada de Carro Central

Se empieza por la clase de tensión. 40,5 kV lleva al KYN61-40.5, 24 kV al KYN□-24, y solo a 12 kV y por debajo se abre la elección entre KYN28A-12, KYN550-12 y YF-KYN450-12. De esos tres, el KYN28A-12 tiene el rango de cortocircuito más amplio (16-50 kA) y corriente asignada hasta 3150 A, lo que le da el encaje más general; el KYN550-12 lleva el embarrado principal a 4000 A con anchos de 550 a 1000 mm, para alta corriente donde además el ancho está limitado; el YF-KYN450-12 es el tipo compacto, de 475-550 mm de ancho y 1100 mm de fondo, para locales con poca superficie. La página de serie recoge la comparación completa de los cinco modelos.

Se fijan juntos. La clase de tensión sigue la tensión nominal del sistema y el nivel de aislamiento se deriva de ella: 3,6 kV va con 24 kV a frecuencia industrial y 40 kV de impulso; 7,2 kV con 32 kV y 60 kV; 12 kV con 42 kV y 75 kV. Los tres juegos van emparejados, de modo que no puede emplearse el aislamiento de una clase inferior a una tensión superior. Indique la tensión nominal y la máxima de servicio en la consulta y el nivel de aislamiento queda determinado.

El nivel de cortocircuito sigue la potencia de cortocircuito del sistema en el punto de instalación y la corriente asignada sigue la carga del circuito; ambos se fijan de forma independiente. Envíe la potencia de cortocircuito o el cálculo correspondiente y el nivel se toma de los seis escalones de 16, 20, 25, 31,5, 40 y 50 kA en un valor no inferior al calculado, con la corriente de cresta asociada de 40, 50, 63, 80, 100 o 125 kA. La corriente asignada se elige después entre 630 y 3150 A según la carga.

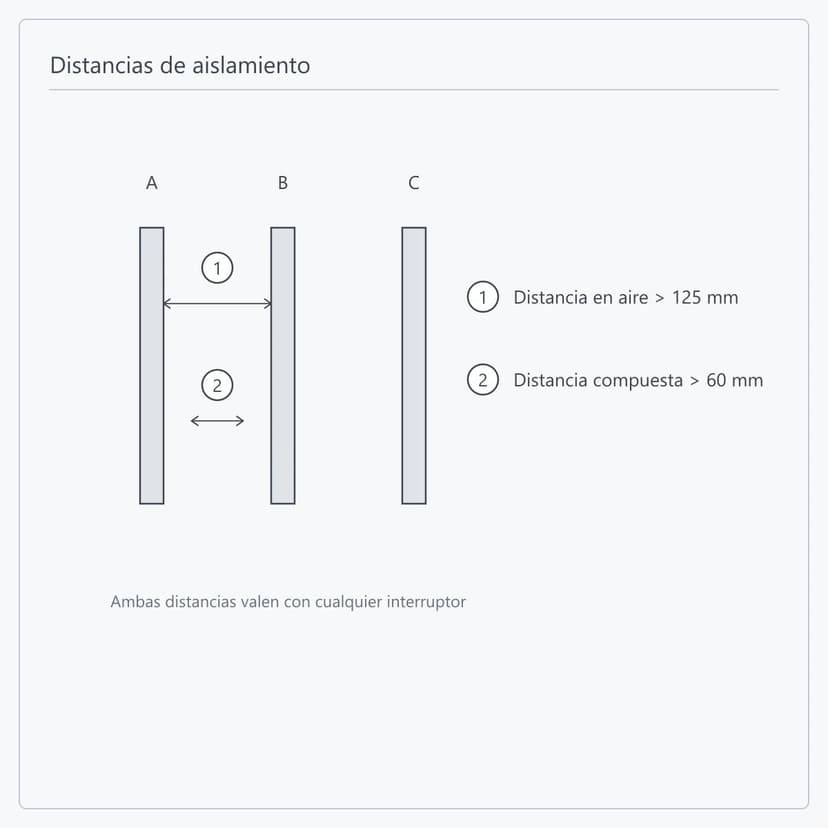

Los dos valores corresponden a dos trayectos de aislamiento. Cuando el trayecto discurre íntegramente por aire, la distancia en aire para conductor desnudo supera los 125 mm; cuando parte de él atraviesa aislamiento sólido, la distancia compuesta supera los 60 mm. Ninguno depende del interruptor principal —ambos se mantienen con un interruptor de vacío ZN63A(VS1) y con un seccionador bajo carga fijo de la serie C3— y ambos pueden verificarse celda a celda en fase de planos según el esquema primario real.

Sí. La aparamenta se suministra como equipo; un E-House de media tensión o un módulo de potencia se suministra como envolvente: lo primero es la celda en sí, lo segundo abarca la envolvente, la disposición de equipos, los sistemas auxiliares y la integración de interfaces. Cuando una fila de KYN28A-12 se entrega como equipo principal dentro de un E-House, ETENZ desarrolla la disposición de la fila, las conexiones de embarrado y las interfaces internas, y el límite de suministro se fija una vez en la fase contractual.

Con tres datos se puede preparar una propuesta preliminar: el esquema unifilar, la clase de tensión con la corriente asignada y la potencia de cortocircuito del sistema. Para una oferta contractual, añada el número de celdas con el esquema primario de cada una, el tipo y la tensión de la alimentación de mando, los requisitos de medida y protección, la disposición de entrada de cables y sus secciones, la interfaz de comunicación, las dimensiones del local con su límite de fondo, y las normas y la lista de documentos del mercado de destino.

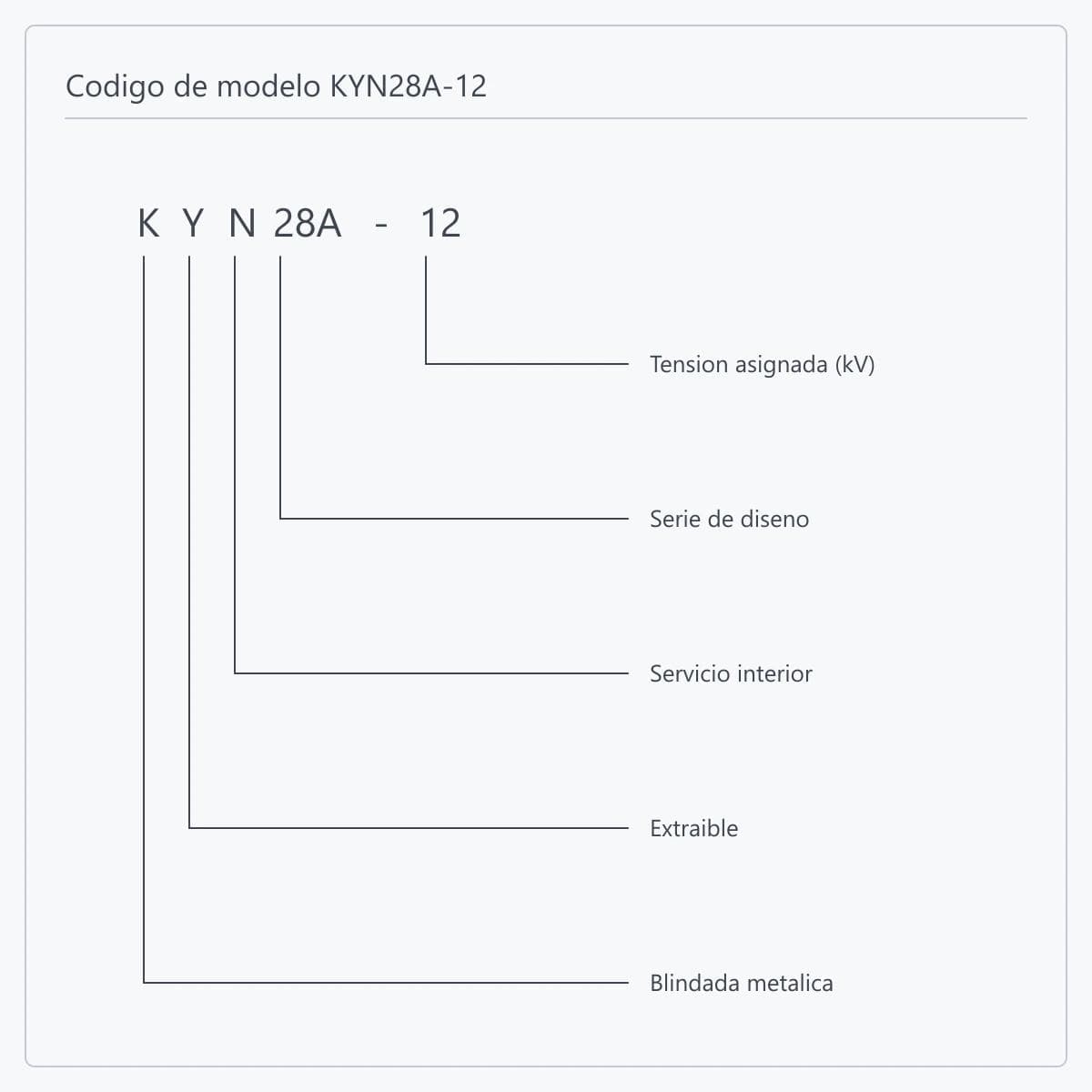

La designación completa de pedido es KYN28A-12 seguido de cuatro posiciones: el número de esquema primario, que dice si la celda es de entrada, de salida, de acoplamiento o de medida; el código de mando, D magnético y T resorte; la corriente asignada; y la corriente de corte asignada. Las dos primeras dependen de la posición de la celda en el sistema y de las condiciones de la alimentación de mando; las dos últimas son el resultado de las dos preguntas anteriores. Con el esquema unifilar y el listado de circuitos, las cuatro se fijan celda a celda.

La elección sigue la función del circuito. Las celdas de entrada, salida y acoplamiento que deben cortar corriente de falta llevan un interruptor de vacío ZN63A(VS1); los circuitos que solo maniobran corriente de carga, con la protección aguas arriba coordinada, pueden llevar un seccionador bajo carga fijo de la serie C3. Cuando se requiere supervisión remota se añade una interfaz de comunicación para mando y telemedida, con protocolo y lista de señales acordados en la fase de especificación técnica. El tipo de interruptor también afecta a las dimensiones del carro y de la caja de contactos fijos, así que conviene indicarlo al enviar el esquema unifilar.
