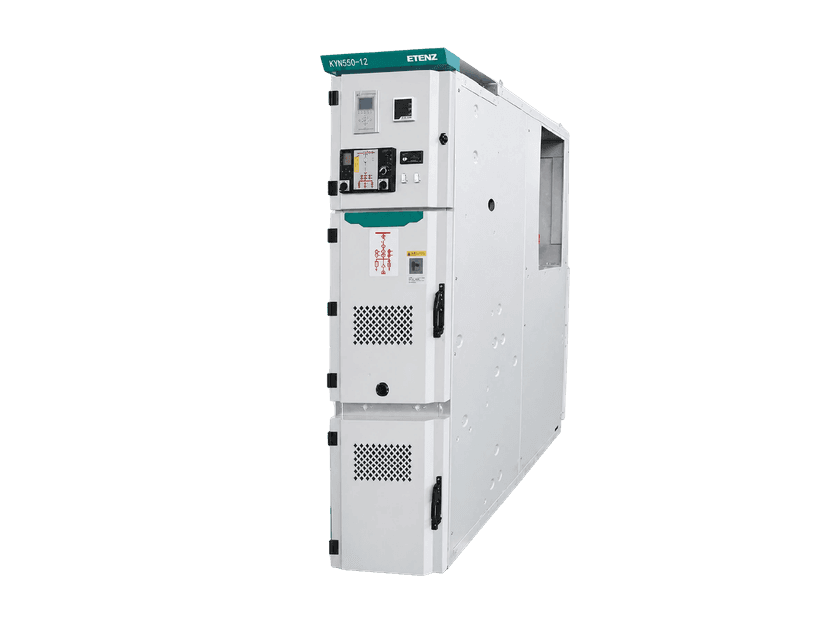

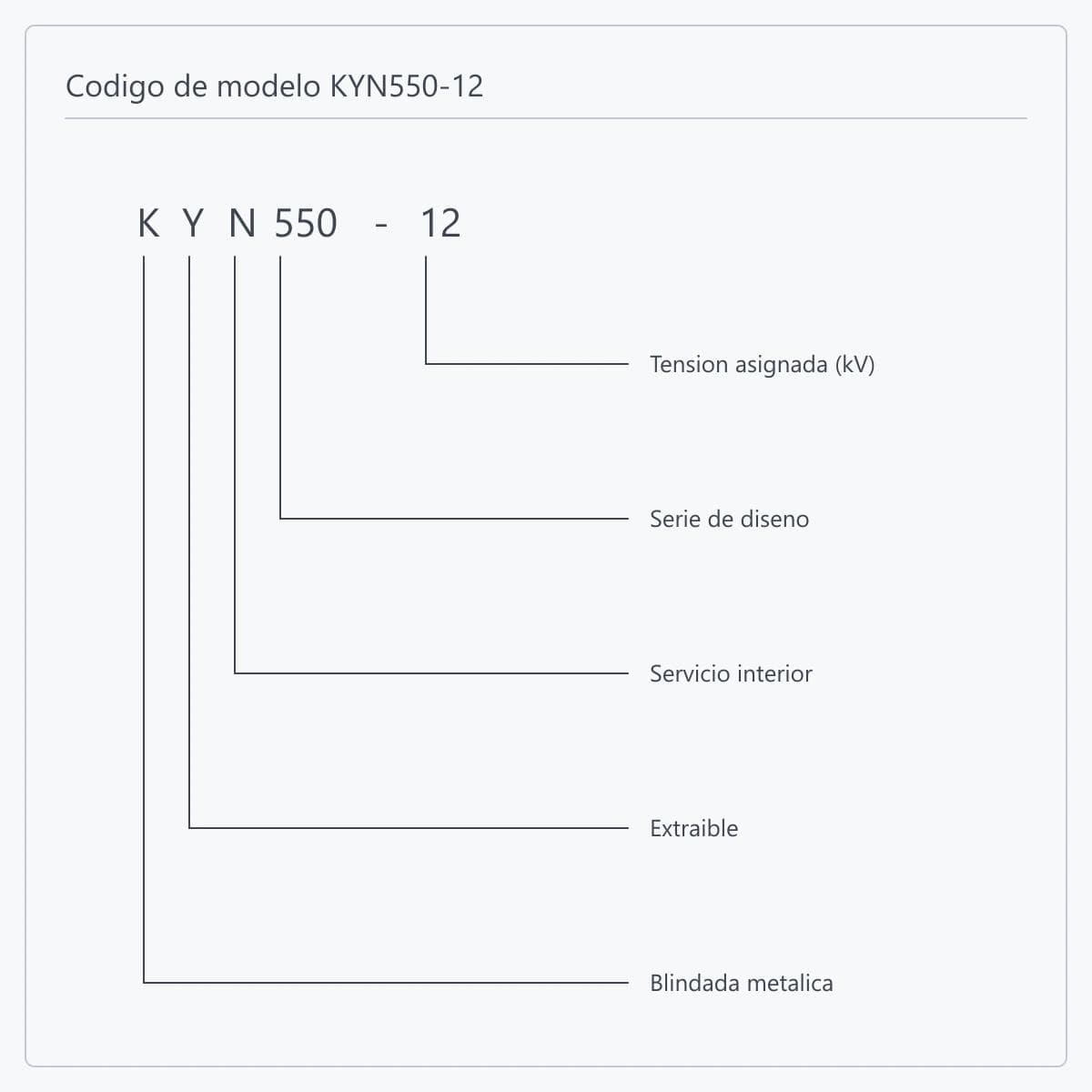

Aparamenta blindada KYN550-12

No hace falta que lo sea. Hay cinco anchos —550, 600, 650, 800 y 1000 mm— elegidos por celda según su corriente asignada y su equipamiento: las salidas pequeñas toman 550 o 600 mientras las entradas grandes y el acoplamiento se ensanchan según haga falta. Mezclar anchos en una misma fila es lo habitual y acorta la longitud total frente a un ancho único. Lo que hay que vigilar es que el embarrado debe pasar de forma continua entre celdas de distinto ancho, y ETENZ resuelve esa transición en la fase de planos.

Es el valor de embarrado principal de este modelo, con embarrados de distribución también hasta 4000 A. Los sitios que suelen necesitarlo son entradas principales de subestación, servicios auxiliares de gran potencia en centrales y cualquier fila con muchos circuitos sobre un mismo embarrado que no convenga seccionar. Cuando la corriente de embarrado se queda corta, las alternativas son seccionar o añadir acoplamiento, y ambas suman celdas y superficie. Envíe la carga total de la fila y si se admite seccionar, y quedará claro si 4000 A es necesidad o margen.

Primero por las condiciones de obra de la sala, y después se resuelve el reparto eléctrico. Los fondos van de 1100 a 1650 mm en seis pasos y las alturas de 2000 a 2300 mm en cuatro. El fondo de la sala debe albergar el fondo de celda más el espacio de maniobra y mantenimiento por delante y el recorrido de extracción del carro; la altura libre debe albergar la celda más el puente de embarrado y el conducto superior. Fijado eso, los calibres de embarrado y la disposición de equipos se ordenan en lo que queda. Envíe el plano de sala con la altura libre y se confirma en la oferta.

En capacidad y ancho. Un embarrado principal de 4000 A lleva a KYN550-12, el mayor de la serie. Un rango de cortocircuito amplio con corriente asignada hasta 3150 A lleva a KYN28A-12. Una sala muy justa de superficie, donde bastan 630 a 1600 A, lleva a YF-KYN450-12, de 475 a 550 mm de ancho y 1100 mm de fondo. La página de serie recoge la comparación completa de los cinco.

Cuatro cosas dan un esquema preliminar: el unifilar, la tensión asignada y la corriente total de la fila, la potencia de cortocircuito, y las dimensiones de la sala con la altura libre. Para una oferta contractual, añada el esquema principal y la corriente asignada de cada celda, el tipo y la tensión de alimentación de mando, los requisitos de medida y protección, la disposición de entrada de cables y sus secciones, las interfaces de comunicación, y las normas y la lista de documentos del mercado de destino.

Sí. La aparamenta se suministra como equipo mientras que un E-House de media tensión o un módulo eléctrico se suministra como envolvente: lo primero es la celda en sí, lo segundo cubre envolvente, disposición de equipos, sistemas auxiliares e integración de interfaces. Aquí los anchos seleccionables ayudan, porque la fila puede apretarse más contra una longitud de módulo dada. Cuando va dentro como equipo principal, ETENZ detalla la disposición, las conexiones de embarrado y las interfaces internas, y el límite de suministro se cierra de una vez en la fase contractual.
