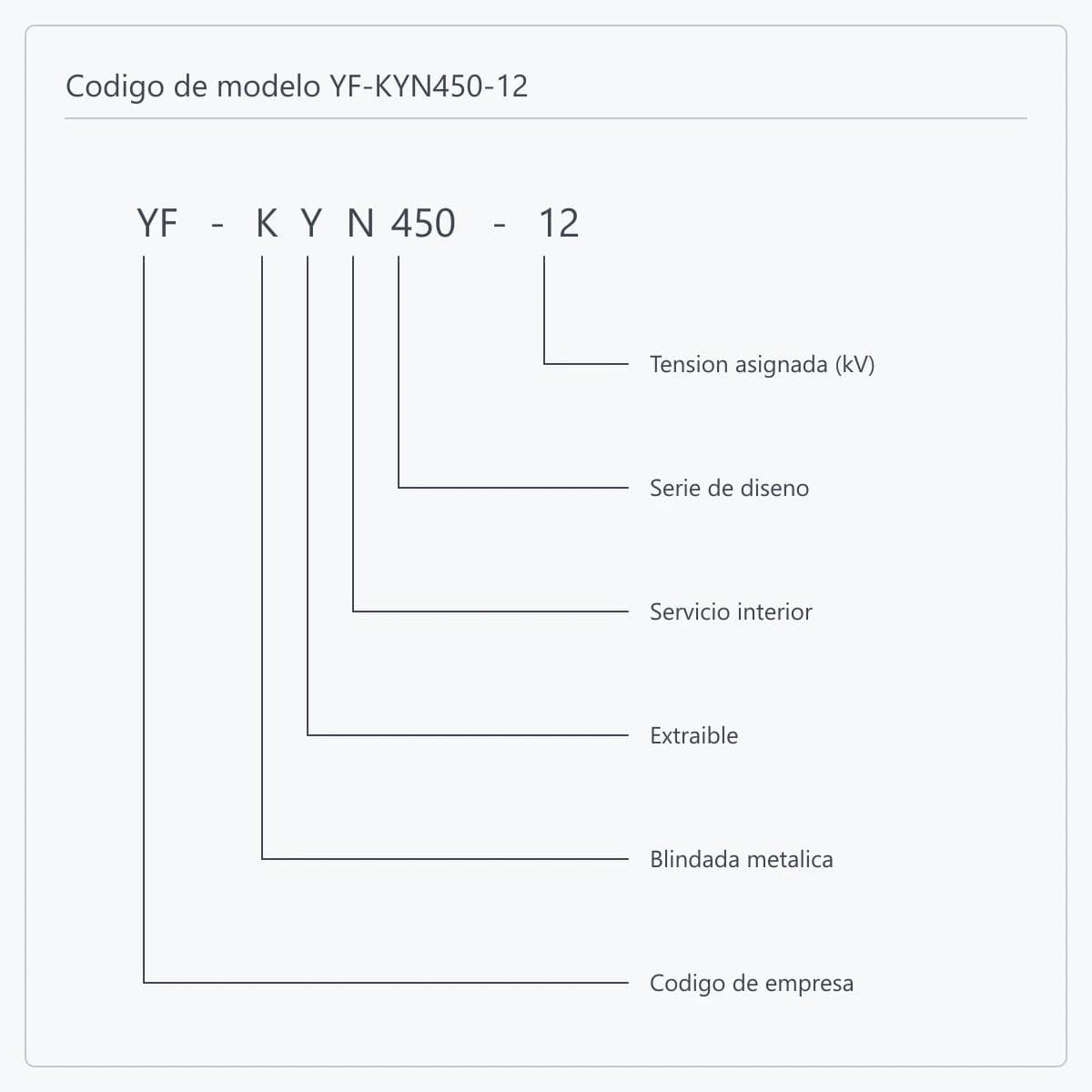

Aparamenta extraíble compacta YF-KYN450-12

Es su uso más típico. Con 475 a 550 mm de ancho y 1100 mm de fondo es una talla menos que una celda de 12 kV corriente y a menudo entra en una sala existente sin obra civil, mientras que un poder de corte de hasta 40 kA cubre una potencia de cortocircuito elevada por una obra aguas arriba. Se comprueban tres cosas primero: si el fondo libre admite la celda de 1100 mm más el espacio de maniobra frontal y el recorrido del carro, si la altura libre admite los 2200 mm más el puente de embarrado, y si la canalización de cables y las direcciones de entrada existentes encajan. Envíe las cotas de obra y la nueva potencia de cortocircuito y se podrá juzgar la viabilidad.

No. Comparten la plataforma 450 y un ancho parecido, pero son clases de equipo distintas. Esta es de patrón extraíble, donde el corte de seccionamiento lo forma la extracción del carro. YF-XGN450-12 es de patrón fijo tipo caja, donde una cuchilla dentro de la celda forma un corte visible. El mantenimiento difiere en consecuencia: la unidad extraíble se saca y se sustituye entera, la fija se interviene dentro de la celda. La elección sigue al régimen de explotación y al coste de una parada, no a las dimensiones.

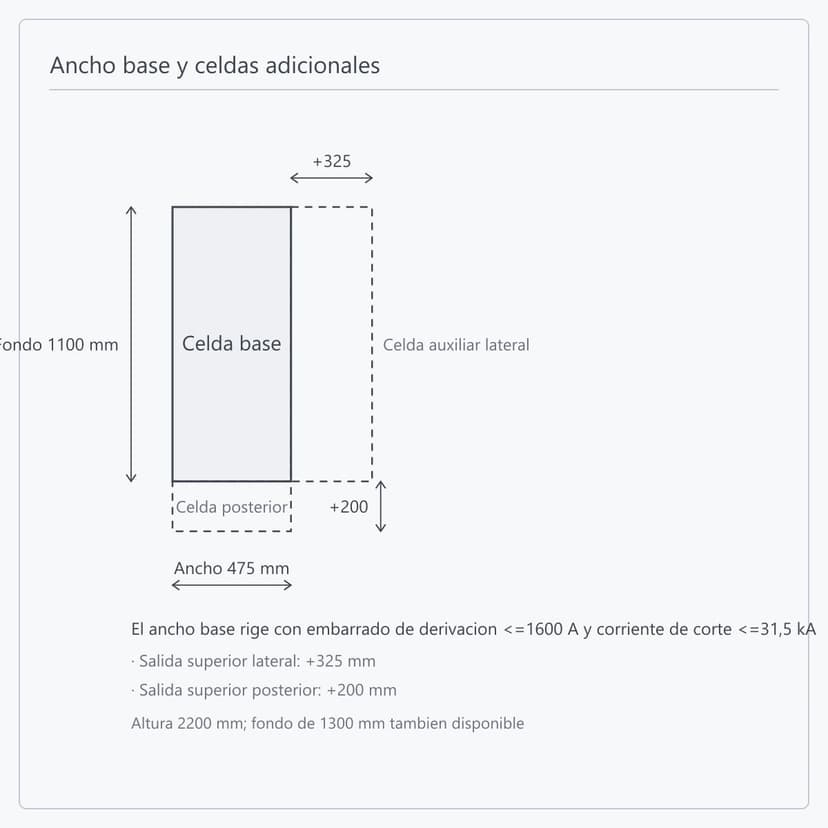

475 mm es el ancho base y lleva una condición expresa: corriente asignada del embarrado de derivación no superior a 1600 A y corriente de corte no superior a 31,5 kA. Por encima de eso el ancho pasa a 550 mm. La disposición de salida añade más: una salida superior lateral suma una celda auxiliar de 325 mm al costado y una salida superior posterior suma una celda de 200 mm detrás, para la que se recomienda cable unipolar. Las celdas de medida y de TT de supresión de arco tienen anchos propios, entre 600 y 800 mm. Por eso la longitud total de la fila debe sumarse a partir del esquema real de cada celda; multiplicar 475 por el número de celdas no la da.

Cuatro, encadenados según la secuencia de maniobra. Una vez el carro pasa de la posición de servicio a la de seccionamiento o prueba, las pantallas cubren las cajas de contactos fijos para impedir el acceso a un compartimento en tensión, y pueden bloquearse con candado para el mantenimiento. Con el interruptor cerrado, el carro no puede extraerse desde servicio ni introducirse desde seccionamiento o prueba hasta servicio; a la inversa, el carro debe quedar plenamente bloqueado en la posición de prueba o de servicio antes de poder maniobrar el interruptor. El seccionador de puesta a tierra solo puede maniobrarse con el carro en posición de seccionamiento o prueba o retirado de la celda, y una vez cerrado el carro no puede volver a la posición de servicio. Con el carro en servicio la clavija secundaria queda bloqueada y no puede extraerse; y mientras la clavija no esté conectada, el interruptor sobre el carro solo puede abrirse, ya que su mecanismo de cierre queda retenido por un bloqueo electromagnético.

No. El poder de corte asignado es de 25, 31,5 y 40 kA, el de cierre y la corriente dinámica de 63, 80 y 100 kA, con 4 s de tiempo térmico: el mismo escalón que celdas de tamaño corriente de la misma clase. El valor se elige a partir de la potencia de cortocircuito en el punto de instalación, no se deduce del tamaño de la celda. Envíe la potencia de cortocircuito o el cálculo y se tomará el primer escalón que no quede por debajo.

Los escalones son 630, 1250 y 1600 A, elegidos según la carga de ese circuito e independientes del cortocircuito: el nivel de cortocircuito sigue a la potencia del sistema y la corriente asignada a la carga, sin deducir uno del otro. Si un circuito necesita más de 1600 A este modelo no aplica y debe usarse un miembro de la serie con mayor corriente asignada; la página de serie recoge la comparación completa de los cinco.

Cuatro cosas dan un esquema preliminar: el unifilar, la tensión asignada con la corriente asignada de cada circuito, la potencia de cortocircuito, y las cotas libres de la sala con su altura. Para una oferta contractual, añada el esquema principal de cada celda, el tipo y la tensión de alimentación de mando, los requisitos de medida y protección, la disposición de entrada de cables y sus secciones, las interfaces de comunicación, y las normas y la lista de documentos del mercado de destino.

Sí. La aparamenta se suministra como equipo mientras que un E-House de media tensión o un módulo eléctrico se suministra como envolvente: lo primero es la celda en sí, lo segundo cubre envolvente, disposición de equipos, sistemas auxiliares e integración de interfaces. La celda estrecha y los 1100 mm de fondo permiten más posiciones en una longitud de módulo dada y un módulo más estrecho. Cuando va dentro como equipo principal, ETENZ detalla la disposición, las conexiones de embarrado y las interfaces internas, y el límite de suministro se cierra de una vez en la fase contractual.
