按在低压链路上的位置分。变压器低压侧的主配电柜列用 GGD，水平母线 630–4000 A；车间或楼层的动力配电用 XL-21，母线 630–1000 A；分配电与电机控制用 MNS-E，母线 63–630 A，可做挂箱也可做落地箱；末端回路用 PZ30，6–100 A、6 至 48 回路。需要独立计量的用 PML。户外点位另用 JXF 或 XLW。
产品特性
主配电到末端回路
水平母线 630–4000 A 的 GGD 起，经 630–1000 A 的 XL-21 与 63–630 A 的 MNS-E，落到 6–100 A 的 PZ30 末端回路；同一条低压链路上的四级柜箱在一处配齐，母线电流与短路水平逐级收敛。
主配电到末端回路
水平母线 630–4000 A 的 GGD 起，经 630–1000 A 的 XL-21 与 63–630 A 的 MNS-E，落到 6–100 A 的 PZ30 末端回路；同一条低压链路上的四级柜箱在一处配齐，母线电流与短路水平逐级收敛。
主配电到末端回路
水平母线 630–4000 A 的 GGD 起，经 630–1000 A 的 XL-21 与 63–630 A 的 MNS-E，落到 6–100 A 的 PZ30 末端回路；同一条低压链路上的四级柜箱在一处配齐，母线电流与短路水平逐级收敛。
计量室独立可铅封
PML 的计量室与出线断路器之间用板隔开，前门装可加铅封的专用计量门锁，装电度表的柜门带玻璃以便不开门抄表；互感器装在可摇开的活动门上，活动门另配一把铅封锁。
固定安装固定接线
GGD 与 XL-21 是固定安装、固定接线的柜型，断路器直接装在柜内，没有抽屉单元与插接触头。回路数确定后柜内布置随之固定，检修在停电状态下逐回路进行。
模块化可扩展
MNS-E 以模块式结构制造，可按要求扩展新的配电功能；标准组件与可接近的安装方式让维修更换的工时和难度都低，同一系统覆盖 630 A 以下的各种低压配电柜箱。
户外密封到 IP65

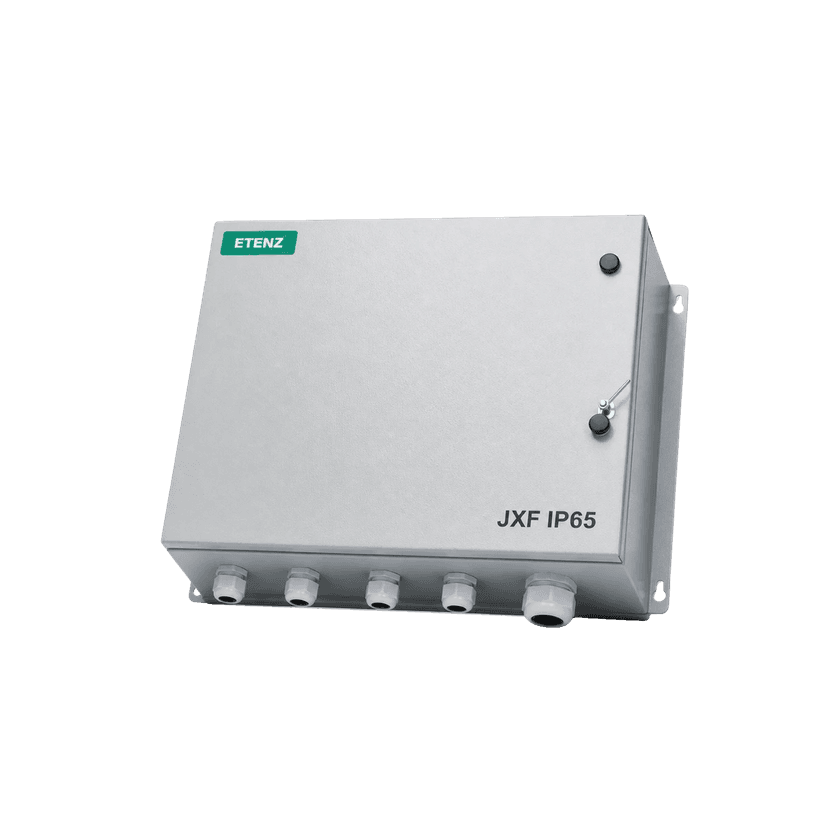

JXF 以 PU 发泡密封条做到 IP65，用于造纸厂、污水处理厂、光伏发电等环境较差的场合；XLW 加装密封条做到 IP54，内门操控、外门配透视钢化玻璃观察窗，用于工地、路灯与户外照明。
产品详情

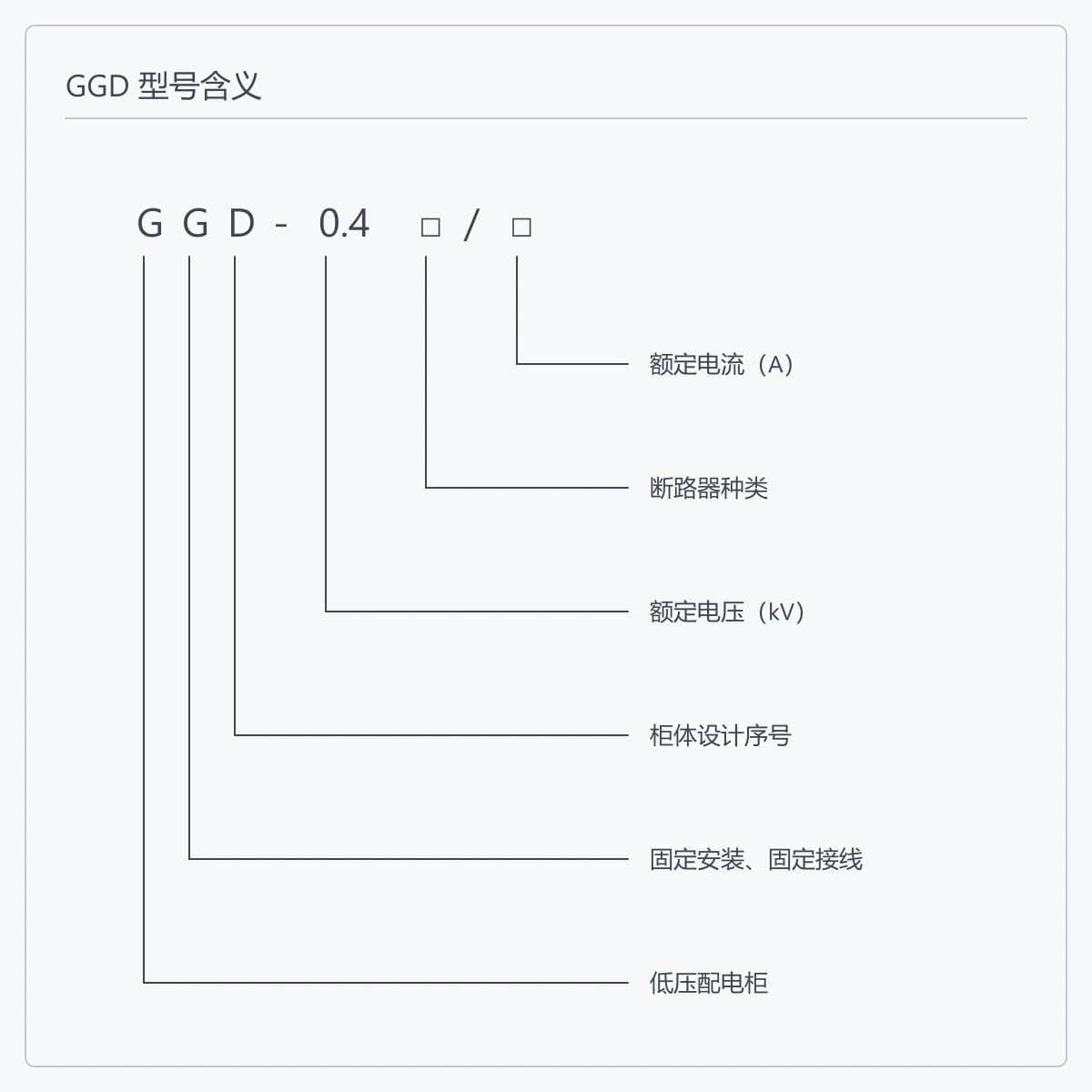

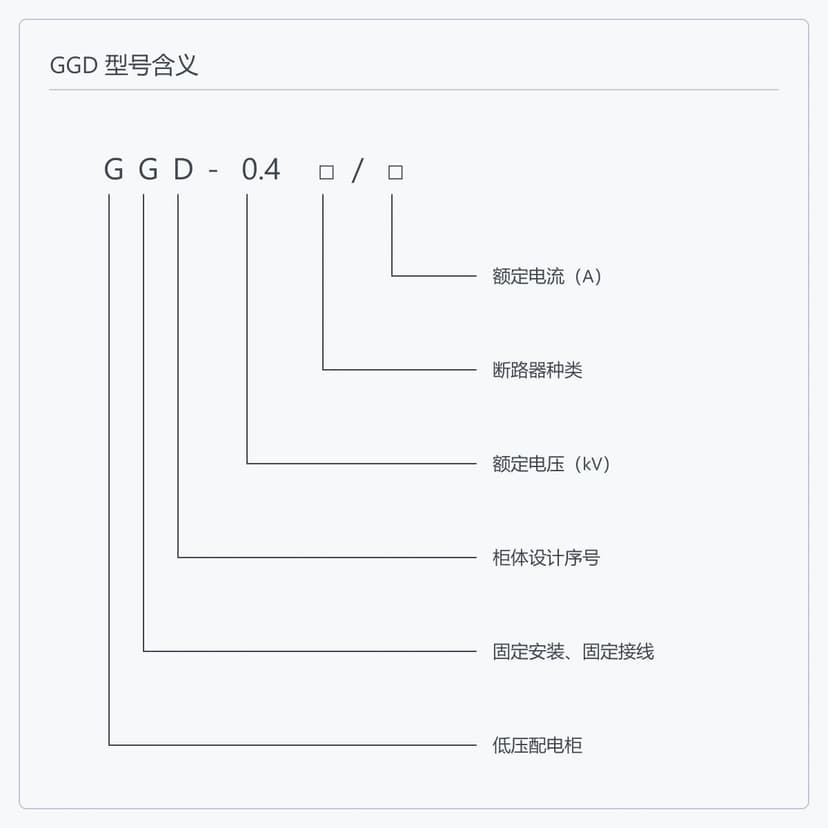

GGD-0.4□/□ 的前三位是低压配电柜、固定安装固定接线与柜体设计序号，0.4 是额定电压，斜杠前后是断路器种类与额定电流，末位还有一个额定短路开断电流。XL-21 同构，首两位换成动力配电箱与公司代号。采购清单上把这几位写全，柜内配什么断路器、能带多大电流就不必再问一轮。

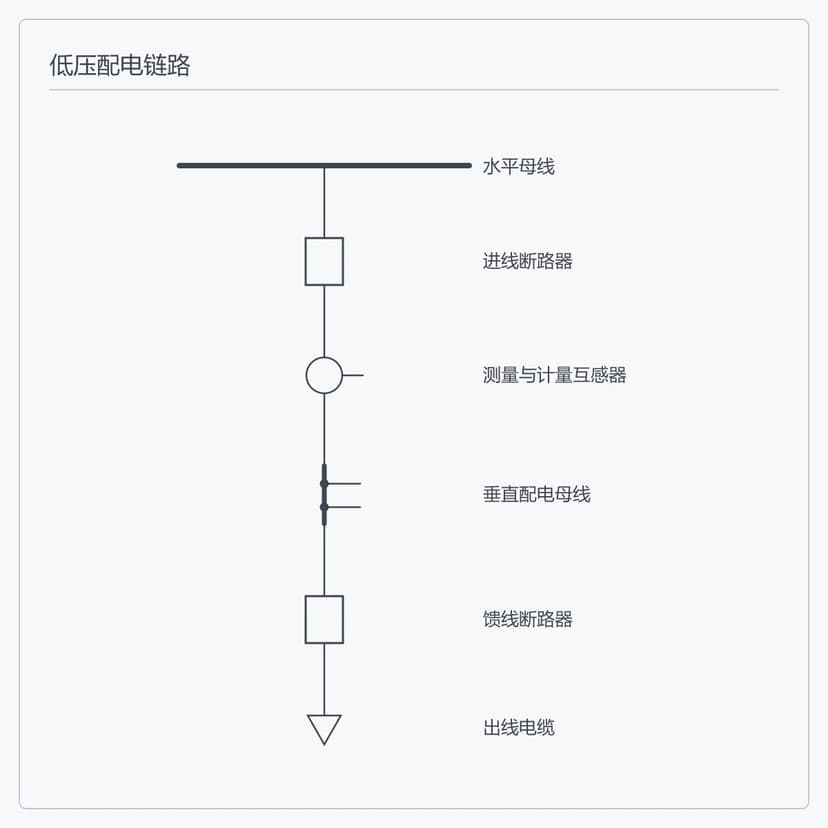

水平母线经进线断路器与测量互感器接到垂直配电母线，再由馈线断路器分到各末端回路。一台柜子在链路上的位置决定了它的母线电流：主配电柜列承 630–4000 A，动力配电箱 630–1000 A，分配电柜箱 63–630 A，末端组合开关箱 6–100 A。

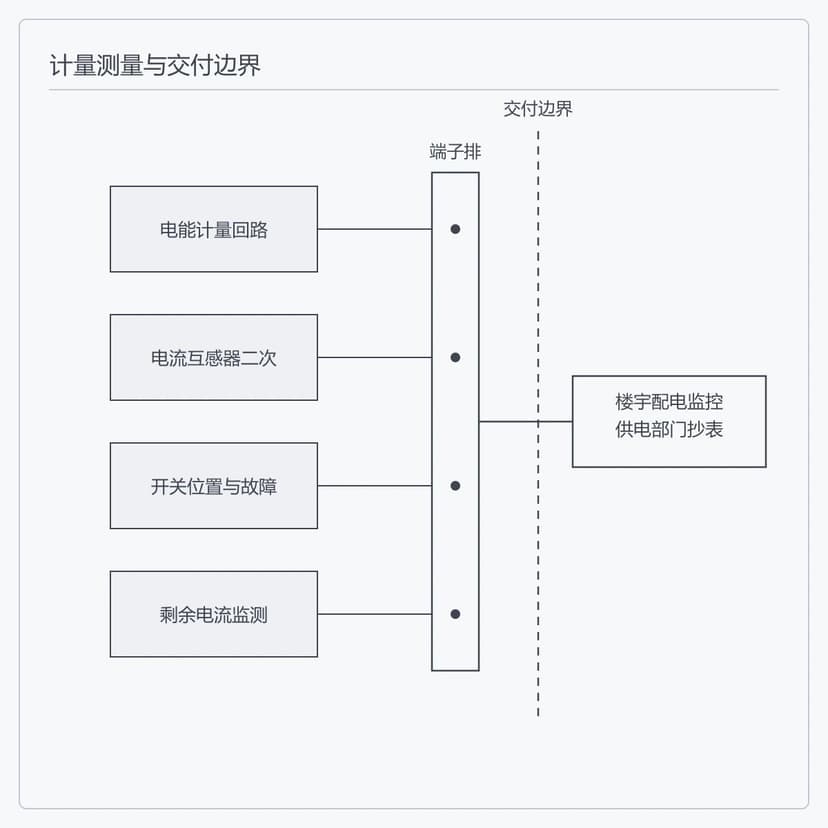

电能计量回路、电流互感器二次、开关位置与故障信号、剩余电流监测，各路在厂内接到端子排。端子排以外是楼宇配电监控与供电部门抄表，接口形式与点表在技术协议阶段确定；需要加铅封的计量回路按供电部门的封印要求预留。
箱体由数控机床加工，箱口做多层加工保护槽，既起加固作用，也挡住开门时进入的脏物与水；进出线处配密封格兰头，锁具为双齿锁芯。材质在冷轧钢板与不锈钢之间按环境腐蚀性选，IP65 与 IP54 两档对应密封条的做法差别。
供货与交付边界
以下三项在每一单里都适用：供货范围、二次深化到哪一步，以及随柜移交的检验记录与文件。
单柜与成套柜列供货
按订货清单供单台柜或整列成套柜；柜体、主回路与内部连接在厂内装配完成后整柜发运，柜列的分段与拼装界面按运输条件确定。开关柜需要随预制舱一并到场时，由预制舱产品线承接舱体、舱内布置与柜体固定，开关柜作为舱内设备交付。
本项包含：
单柜或整列供货
整柜发运与分段界面
拼装与固定界面
随舱交付由舱体线承接
单柜与成套柜列供货
按订货清单供单台柜或整列成套柜；柜体、主回路与内部连接在厂内装配完成后整柜发运，柜列的分段与拼装界面按运输条件确定。开关柜需要随预制舱一并到场时，由预制舱产品线承接舱体、舱内布置与柜体固定，开关柜作为舱内设备交付。
本项包含：
单柜或整列供货
整柜发运与分段界面
拼装与固定界面
随舱交付由舱体线承接
配电柜与终端配电箱选型对比
七型分处低压配电链的不同段，母线电流跨三个数量级，因此按各自的定值列示，不做跨型号折算。户外箱体按配置装设保护元件，其额定值随所配元件确定。
配电层级
低压主配电柜列
额定工作电压 Ue
AC380
额定电流
水平母线 630–4000
A
母线短时／峰值耐受电流
≤30／≤63
kA
执行标准与过电压类别
GB 7251.1、IEC 60439-1；IV 类
防护等级
IP30、IP40（特殊要求）
IP code
安装形式与箱体
落地柜列
外形尺寸
项目确认
mm
典型用途
发电厂、变电站、石化、冶金与厂矿的低压主配电
技术规格参数
产品形式
低压成套配电柜列、动力配电箱与终端配电箱
型号
GGD / MNS-E / XL-21 / PML / PZ30 / JXF IP65 / XLW IP54
执行标准
GB 7251.1、GB 7251.3；IEC 60439-1、IEC 60439-3
额定绝缘电压 Ui
AC660（柜列）；400（末端箱）
V
额定工作电压 Ue
AC380；末端箱 AC380／AC220
V
额定频率
50
Hz
母线额定电流
6–4000，按柜型
A
母线短时耐受电流
≤30（柜列）；≤6（末端箱）
kA
母线峰值耐受电流
≤63（柜列）；≤9.18（末端箱）
kA
防护等级
IP20–IP54（户内）；IP65／IP54（户外箱体）
污染等级
3
使用海拔
≤2000（户内）
m
| 参数 | 规格 |
|---|---|
| 产品形式 | 低压成套配电柜列、动力配电箱与终端配电箱 |
| 型号 | GGD / MNS-E / XL-21 / PML / PZ30 / JXF IP65 / XLW IP54 |
| 执行标准 | GB 7251.1、GB 7251.3；IEC 60439-1、IEC 60439-3 |
| 额定绝缘电压 Ui | AC660（柜列）；400（末端箱） V |
| 额定工作电压 Ue | AC380；末端箱 AC380／AC220 V |
| 额定频率 | 50 Hz |
| 母线额定电流 | 6–4000，按柜型 A |
| 母线短时耐受电流 | ≤30（柜列）；≤6（末端箱） kA |
| 母线峰值耐受电流 | ≤63（柜列）；≤9.18（末端箱） kA |
| 防护等级 | IP20–IP54（户内）；IP65／IP54（户外箱体） |
| 污染等级 | 3 |
| 使用海拔 | ≤2000（户内） m |
产品常见问题
不是。抽出式低压开关柜的水平母线做到 6300 A、柜高 2200 mm，功能单元是可互换的抽屉；MNS-E 是母线 63–630 A 的配电柜（箱），做挂箱或落地箱，用途分配电、电机控制与双电源三类。两者相差一个数量级，主配电柜列选前者，分配电与末端控制选后者。
不一样，而且差别是有意义的。GGD、XL-21 与 MNS-E 执行 GB 7251.1 与 IEC 60439-1，过电压类别 IV；PZ30 的产品概述引的是 GB 7251 第三部分与 IEC 60439-3，过电压类别 III。第三部分针对由普通人操作的配电板——末端组合开关箱正是装在住宅、办公与商业场所由非电气人员合分闸的那一级。
IP20 的 PML 与 IP30 的 PZ30 只用于干燥清洁的户内配电间；GGD 常规 IP30，特殊要求可做 IP40；XL-21 有 IP30、IP40、IP43、IP54 四档；MNS-E 出厂常规 IP30，可按使用环境在 IP20 到 IP65 之间选取。户外点位直接选 JXF（IP65）或 XLW（IP54），两者都可用不锈钢箱体应对腐蚀环境。
PML 的柜宽有 500、600、800、1000 mm 四档，柜深 600 mm。MNS-E 挂箱宽 400–900 mm、高 550–1000 mm、深 175–300 mm；落地箱宽 400／600／1000 mm、高 1600／1800／2000 mm、深 350／400／450／500 mm。GGD、XL-21、PZ30 与户外箱体的外形按回路数量和进出线方式在图纸会签阶段确定。
这一族按户内使用设计：海拔不超过 2000 m，周围空气温度不高于 +40 ℃、不低于 −5 ℃ 且 24 h 内平均不高于 +35 ℃，最高温度 +40 ℃ 时相对湿度不超过 50%（较低温度下允许较高，如 +20 ℃ 时 90%），与垂直面倾斜不超过 5°，且现场没有火灾与爆炸危险、没有导电或破坏绝缘的尘埃、化学腐蚀与剧烈震动。运输和储存温度 −25 ℃ 至 +35 ℃，短时间（不超过 24 h）不超过 +70 ℃。户外点位改用 JXF 或 XLW。
可以。柜子按设备供货，舱体、柜列布置、辅助系统与接口集成由预制电力舱产品线承接，配电柜作为舱内设备交付。中低压同舱时按一次设备预制舱处理，柜列分段、母线桥与舱内接口一并深化，交付边界在合同阶段一次划清。
最少四样：低压系统图或回路清单、进线容量与变压器参数、每一级的额定电流与短路水平、安装位置是户内配电间还是户外。要报到可签合同的程度，再补计量与保护配置、防护等级要求、进出线方向与电缆规格、控制电源与通信接口，以及目标市场的标准和文件清单。
