按在供电链上的位置分。井下变电所或地面变电所的高压受送电、以及大型高压电动机启动，用 GKG-10(6)，额定电压 10 kV 与 6 kV；从变压器低压侧出来的动力与照明配电用 GKD，660 V 与 380 V、额定电流到 3200 A；硐室操作室的末端配电用 PKD，1140 V、660 V、380 V，16 A 至 630 A。一个矿区常常三段都有。
产品特性
一条井下供电链
矿井受送电、动力照明配电、硐室末端配电三段各有对应柜型：GKG-10(6) 接 10 kV 与 6 kV 受送电和大型高压电动机启动，GKD 承 660 V 与 380 V 动力照明，PKD 落到 1140 V 及以下的硐室操作室。
一条井下供电链
矿井受送电、动力照明配电、硐室末端配电三段各有对应柜型：GKG-10(6) 接 10 kV 与 6 kV 受送电和大型高压电动机启动，GKD 承 660 V 与 380 V 动力照明，PKD 落到 1140 V 及以下的硐室操作室。
一条井下供电链
矿井受送电、动力照明配电、硐室末端配电三段各有对应柜型：GKG-10(6) 接 10 kV 与 6 kV 受送电和大型高压电动机启动，GKD 承 660 V 与 380 V 动力照明，PKD 落到 1140 V 及以下的硐室操作室。
零序与漏电保护
矿井供电系统中性点不接地，单相接地靠零序量发现。高压侧配零序过流与零序过压，低压侧配漏电保护与欠压脱扣，另有故障记忆、故障查询与自检。
六项联锁
防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关合位时关合断路器、防止误入带电隔室、防止带电时误合接地开关、防止断路器在工作位置时二次插头脱落。
进线口防爆封堵
一次电缆自电缆沟进出，安装完成后以防爆胶泥密封；未使用的进线口同样堵死，不留空口。
海拔到 3500 m
PKD 的使用海拔上限为 3500 m、环境温度 −5 ℃ 至 +40 ℃，相对湿度不大于 95%（20±5 ℃）；两种柜型按 1000 m、−20 ℃ 至 +40 ℃ 定。
产品详情

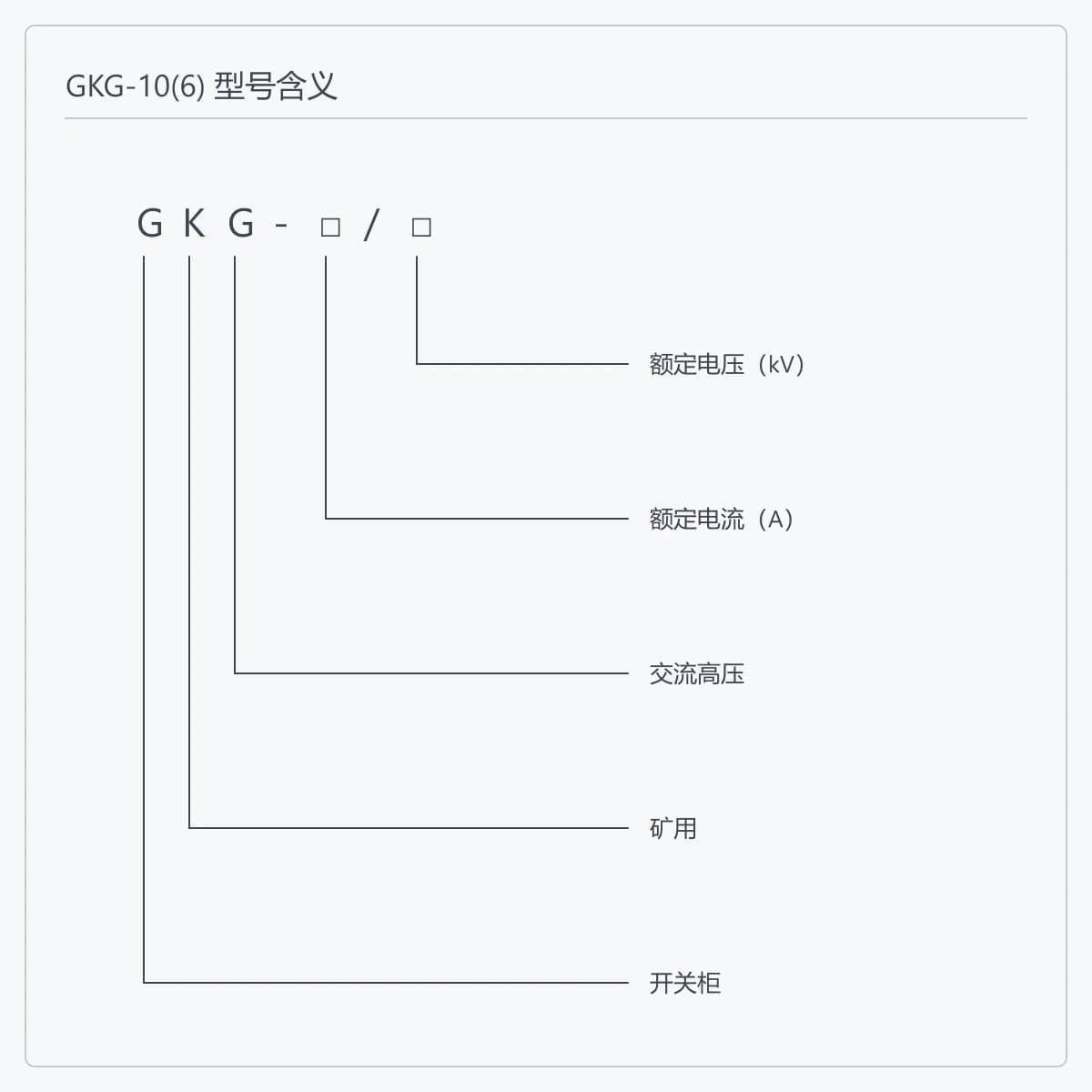

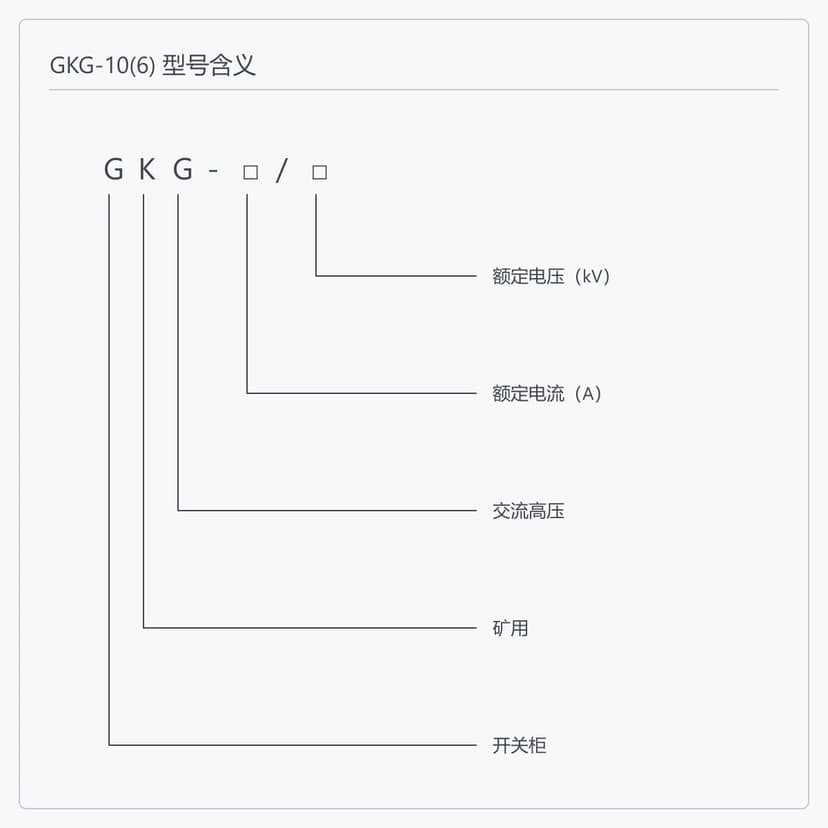

GKG-□/□ 的五位分别是开关柜、矿用、交流高压、额定电流与额定电压，斜杠前后两位是订货时要填的两个数。GKD 与 PKD 同构，第三位换成交流低压，首位换成配电箱。报价单上只写「矿用开关柜」而不带这两个数，供需双方对的往往不是同一台设备。

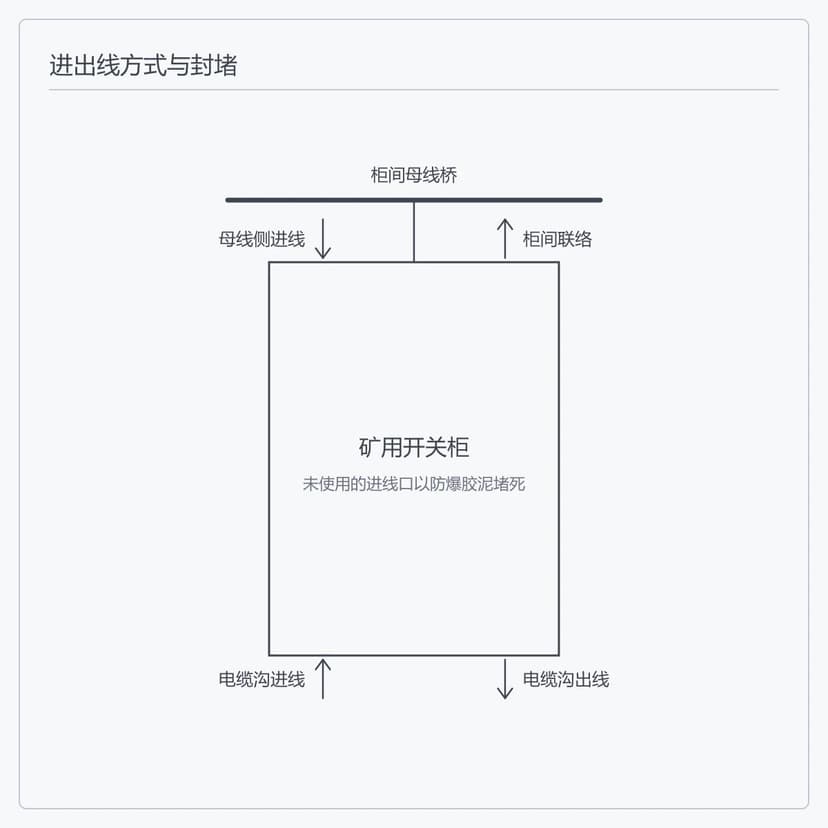

柜间由柜顶母线桥联络，一次电缆自电缆沟下进下出。安装完成后进线口以防爆胶泥密封，未使用的口一并堵死——井下粉尘与滴水从任何一个空口进来，柜内爬电距离就不再是图纸上的数。

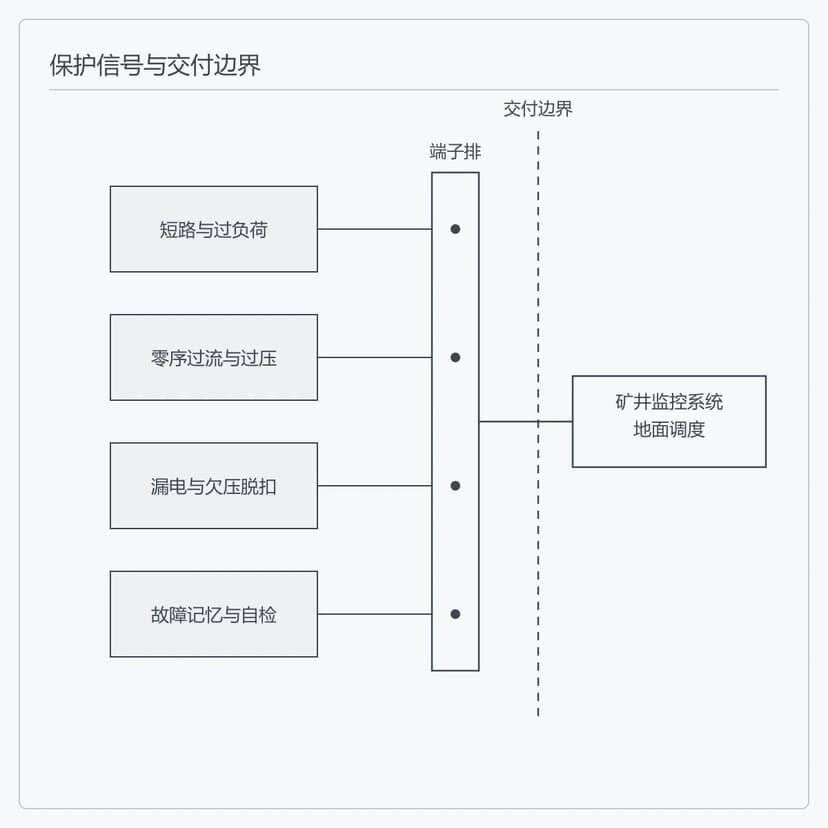

短路与过负荷、零序过流与过压、漏电与欠压脱扣、故障记忆与自检，各路信号在厂内接到端子排。端子排以外接矿井监控系统与地面调度，接口形式与点表在技术协议阶段确定。
供货与交付边界
以下三项在每一单里都适用：供货范围、二次深化到哪一步，以及随柜移交的检验记录与文件。
单柜与成套柜列供货
按订货清单供单台柜或整列成套柜；柜体、主回路与内部连接在厂内装配完成后整柜发运，柜列的分段与拼装界面按运输条件确定。开关柜需要随预制舱一并到场时，由预制舱产品线承接舱体、舱内布置与柜体固定，开关柜作为舱内设备交付。
本项包含：
单柜或整列供货
整柜发运与分段界面
拼装与固定界面
随舱交付由舱体线承接
单柜与成套柜列供货
按订货清单供单台柜或整列成套柜；柜体、主回路与内部连接在厂内装配完成后整柜发运，柜列的分段与拼装界面按运输条件确定。开关柜需要随预制舱一并到场时，由预制舱产品线承接舱体、舱内布置与柜体固定，开关柜作为舱内设备交付。
本项包含：
单柜或整列供货
整柜发运与分段界面
拼装与固定界面
随舱交付由舱体线承接
矿用开关与配电设备选型对比
三型分处矿井供电链的三段，额定值不在同一量级，因此按各自的定值列示，不做跨型号折算。标注「项目确认」的单元格在系统条件确认后给出。
供电链位置
受送电与高压电动机启动
额定电压
10、6 kV
额定电流
50、100、150、200、315、400、500、630、800、1000、1250
A
柜体结构
金属封闭移开式，配断路器手车
主要保护功能
短路、过负荷、零序过流、零序过压、过欠压
短路开断与耐受
31.5 kA 开断，80 kA 峰值，4 s
防护等级
IP54
IP code
适用场所
矿山、地铁、风电、住宅与工矿企事业用户变电所
海拔与环境温度
1000 m，−20 至 +40 ℃
技术规格参数
产品形式
矿用一般型高压开关柜、低压开关柜与配电箱
型号
GKG-10(6) / GKD / PKD
额定电压
10、6 kV（高压）；1140、660、380 V（低压）
额定电流
16–3200，按柜型
A
额定短路开断电流
31.5（有效值），GKG-10(6)
kA
额定峰值耐受电流
80（峰值），GKG-10(6)
kA
额定短路持续时间
4，GKG-10(6)
s
防护等级
IP54（开关柜）；IP21 以上、最高 IP56（配电箱）
使用海拔
1000（开关柜）；3500（配电箱）
m
环境温度
−20 至 +40（开关柜）；−5 至 +40（配电箱）
℃
| 参数 | 规格 |
|---|---|
| 产品形式 | 矿用一般型高压开关柜、低压开关柜与配电箱 |
| 型号 | GKG-10(6) / GKD / PKD |
| 额定电压 | 10、6 kV（高压）；1140、660、380 V（低压） |
| 额定电流 | 16–3200，按柜型 A |
| 额定短路开断电流 | 31.5（有效值），GKG-10(6) kA |
| 额定峰值耐受电流 | 80（峰值），GKG-10(6) kA |
| 额定短路持续时间 | 4，GKG-10(6) s |
| 防护等级 | IP54（开关柜）；IP21 以上、最高 IP56（配电箱） |
| 使用海拔 | 1000（开关柜）；3500（配电箱） m |
| 环境温度 | −20 至 +40（开关柜）；−5 至 +40（配电箱） ℃ |
产品常见问题
GKD 适用于各种矿区、无瓦斯与煤尘爆炸危险场所，以及非煤矿山等类似的地下工业生产部门；PKD 适用于非煤矿山等其他地下场所，且要求硐室操作室内无滴水和粉尘浸入。GKG-10(6) 除矿山外还用于地铁、风电、住宅和工矿企事业的用户变电所。有瓦斯或煤尘爆炸危险的采掘工作面需要的是矿用隔爆型设备，不在这一页的范围内。
矿井供电系统的中性点不接地，单相接地时线电压不变、故障电流很小，靠过流保护发现不了，只能靠零序电流与零序电压判断；低压侧则用漏电保护直接监视对地绝缘。GKG-10(6) 的保护功能里因此有零序过流与零序过压，GKD 有漏电保护与欠压脱扣。
GKG-10(6) 的额定短路开断电流与额定短时耐受电流均为 31.5 kA（有效值），额定短路关合电流与额定峰值耐受电流均为 80 kA（峰值），额定短路持续时间 4 s，额定短路开断次数 30 次，短路开断和关合操作顺序为「分-0.3s-合分-180s-合分」5 次、分 14 次、合分 11 次。GKD 与 PKD 的短路参数按项目系统条件确认。
GKG-10(6) 与 GKD 的外壳防护等级都是 IP54；GKD 的外壳用 2 mm 厚冷轧钢板，颜色 RAL 7035，为固定式，电缆沟进线。PKD 是户内封闭式，框架采用冷轧钢板或不锈钢弯制焊接并做防腐处理，防护等级 IP21 以上、最高可达 IP56，柜前检修，前门板标有「严禁带电开盖」警示语。
GKG-10(6) 按 GB/T 12173《矿用一般型电气设备》与 GB 3906 等标准的要求制造；PKD 依据 GB/T 12173、GB 7251.1、GB 14048.1、GB 14048.2 及 Q/FJ009。目标市场如果要求按 IEC 对应标准供货，在技术澄清阶段提出，以便在报价里明确适用标准与文件清单。
可以。开关柜按设备供货，矿区变电所所需的舱体、柜列布置、辅助系统与接口集成由预制电力舱产品线承接，柜子作为舱内设备交付。井下巷道与地面变电所的分界、运输尺寸与吊装条件在方案阶段一并确定。
最少四样：矿山类别与安装位置（地面变电所、井下变电所还是硐室）、系统电压与中性点接地方式、各段的额定电流与回路清单、短路容量。要报到可签合同的程度，再补保护配置与通信接口、电缆进出线方向、安装环境的海拔与温度，以及目标市场的标准和文件清单。
