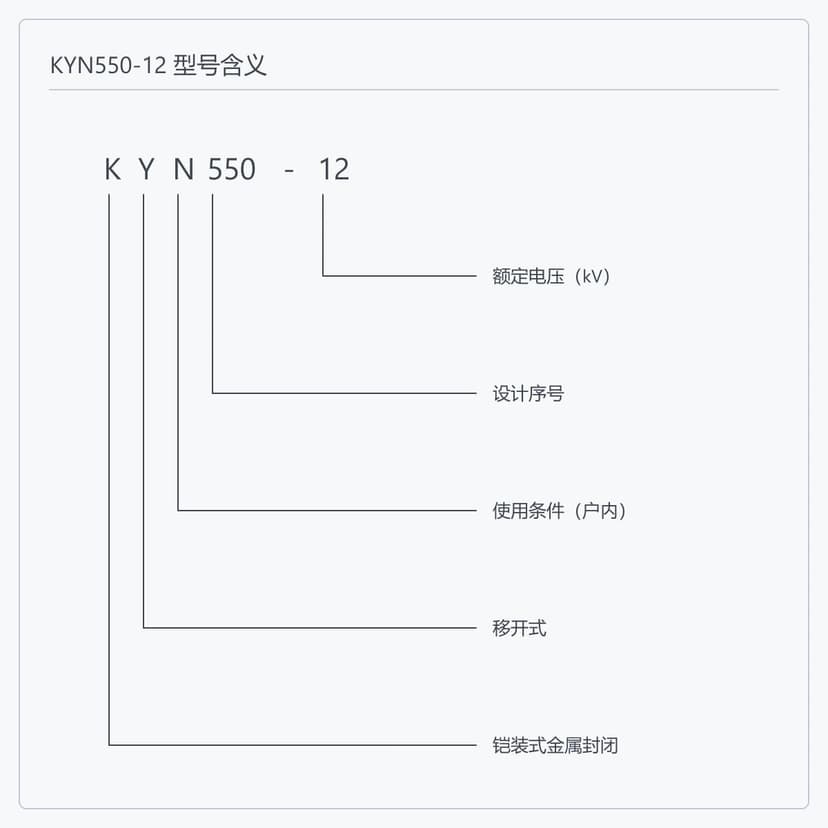

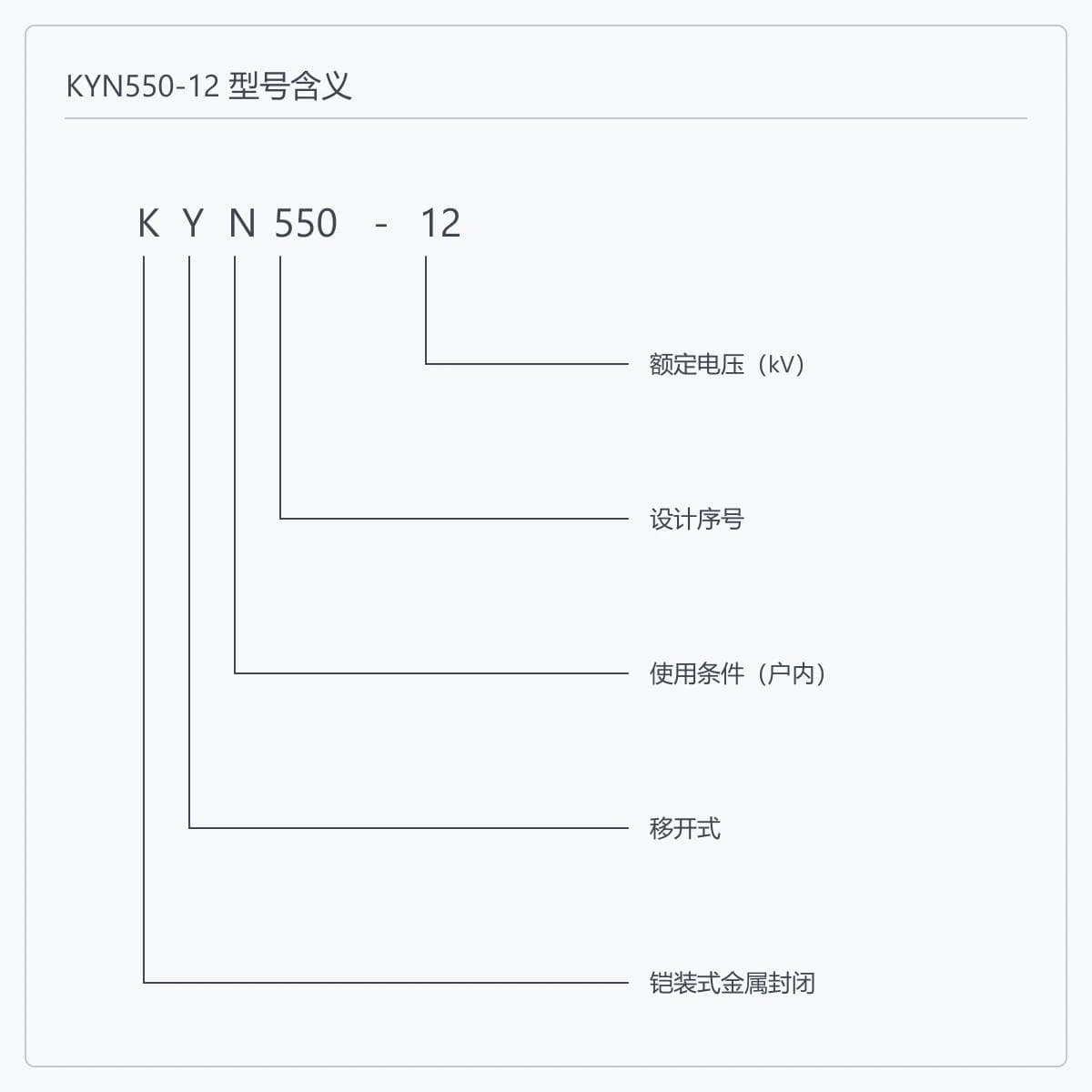

KYN550-12 铠装式金属封闭开关设备

不必统一。柜宽有 550、600、650、800、1000 mm 五档，按每台柜的额定电流与元件配置分别选：小电流馈线柜取 550 或 600，大电流进线柜和母联柜按需要放宽。整列混排是常规做法，柜列总长度因此比统一宽度的排法短。要注意的是母线在不同宽度柜之间要连续过渡，这一段由伊田机电在图纸阶段一并排定。

4000 A 是这一型主母线的额定电流，分支母线也可做到 4000 A。需要这一档的典型场合是变电站主进线、大容量电厂厂用电、以及单条母线要带很多回路而不希望分段的场合——母线电流不够时的替代做法是分段或增设母联，两者都会增加柜数和占地。给出柜列总负荷与是否分段的要求，就能判断 4000 A 是必需还是余量。

按开关室土建条件先定，再回过头核算电气布置。柜深 1100 至 1650 mm 六档，柜高 2000 至 2300 mm 四档，开关室进深要同时容纳柜深、柜前操作检修空间与手车拉出行程，层高要容纳柜高加母线桥与顶部通道。这两项定下来之后，母线规格与元件布置在余下的空间里排。把开关室尺寸图与层高一并给出，报价阶段即可确认。

按容量与柜宽两条线分。要 4000 A 主母线的走 KYN550-12，这是系列里母线电流最高的一型；短路水平要跨很宽范围、额定电流到 3150 A 的走 KYN28A-12；开关室面积特别紧张、可以接受 630 至 1600 A 的走 YF-KYN450-12，它的柜宽 475 至 550 mm、深 1100 mm。系列页有五型的完整对比表。

最少四样能出初步方案：一次系统图、额定电压与柜列总电流、系统短路容量、开关室尺寸与层高。要报到可签合同的程度，再补每台柜的一次方案与额定电流、控制电源型式与电压、测量保护配置要求、进出线方式与电缆规格、通信接口，以及目标市场的标准和文件清单。

可以。开关柜按设备供货，中压开关舱或电力预制舱按舱体供货——前者是柜子本身，后者管舱体、设备布置、辅助系统和接口集成。这一型柜宽多档可选，舱内排布时能按舱长把柜列凑得更紧；作为舱内主设备整舱交付时，柜列布置、母线连接和舱内接口由伊田机电一并深化，交付边界在合同阶段一次划清。
