先看系统电压：40.5 kV 只有 KYN61-40.5，24 kV 用 KYN□-24，12 kV 及以下在 KYN28A-12、KYN550-12、YF-KYN450-12 之间选。再用额定电流和短路水平收敛——主母线要做到 4000 A 的走 KYN550-12，短时耐受要 50 kA 的走 KYN28A-12。柜位尺寸紧张时 KYN550-12 柜宽从 550 mm 起。提交一次系统图后可以确认到具体柜型组合。
产品特性
全电压段覆盖
伊田机电 KYN 系列以 KYN61-40.5、KYN□-24、KYN28A-12、KYN550-12、YF-KYN450-12 五个柜型覆盖 3.6–40.5 kV 与 630–4000 A，同一项目里不同电压等级的进线、馈线与母联柜可以在一处配齐。
全电压段覆盖
伊田机电 KYN 系列以 KYN61-40.5、KYN□-24、KYN28A-12、KYN550-12、YF-KYN450-12 五个柜型覆盖 3.6–40.5 kV 与 630–4000 A，同一项目里不同电压等级的进线、馈线与母联柜可以在一处配齐。
全电压段覆盖
伊田机电 KYN 系列以 KYN61-40.5、KYN□-24、KYN28A-12、KYN550-12、YF-KYN450-12 五个柜型覆盖 3.6–40.5 kV 与 630–4000 A，同一项目里不同电压等级的进线、馈线与母联柜可以在一处配齐。
铠装移开式柜体
柜体按断路器手车室、母线室、电缆室和继电器仪表室分隔布置，断路器以手车形式整体移开检修，故障与检修的影响范围限制在对应隔室。
一次方案组柜
进线、馈线、母联、分段、计量和所用变回路按项目主接线组柜，进出线方向、母线规格和扩展柜位在图纸会签阶段一次确认到位。
二次回路预制
保护继电器、计量、CT/VT、辅助电源和通信接口在厂内完成安装、接线与回路核对，二次端子、线号和外部 I/O 边界随项目图纸确认，到站后直接对接上级监控。
接口先行确认
电缆终端、母线连接、柜间联络、接地和安装空间在制造前逐项落到图纸上，接口偏差在工厂阶段解决，现场只做接入。
图纸资料齐套
项目确认图、元件清单、接线资料、检验记录和装箱资料随柜交付；见证试验和特定报告的范围在技术协议阶段一并约定。
产品详情
确定系统电压后，按额定电流、短路水平、回路数量与柜位尺寸在五个型号之间收敛。40.5 kV 项目只有 KYN61-40.5；24 kV 用 KYN□-24；12 kV 及以下三型可选——短路水平跨度最宽的是 KYN28A-12，16 至 50 kA、额定电流到 3150 A；主母线做到 4000 A 而柜宽从 550 mm 起的是 KYN550-12；占地最小的是 YF-KYN450-12，基本柜宽 475 mm，适用于分支母线 1600 A、开断 31.5 kA 以内。

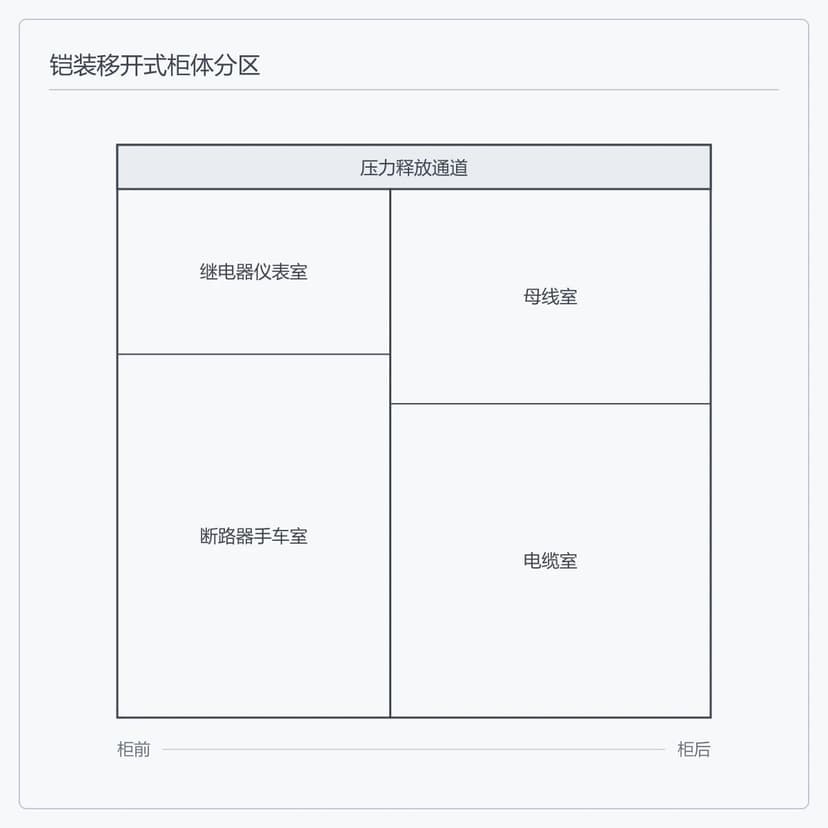

柜体分成断路器手车室、母线室、电缆室和继电器仪表室四个隔室，隔室之间以接地金属板隔开，柜顶设压力释放通道——这是"铠装式"三个字的实际含义。断路器装在手车上，检修时整体退出至试验位置，隔室结构把作业范围限制在手车室内。隔室尺寸、联锁行程和检修通道按项目确认的柜型深化。

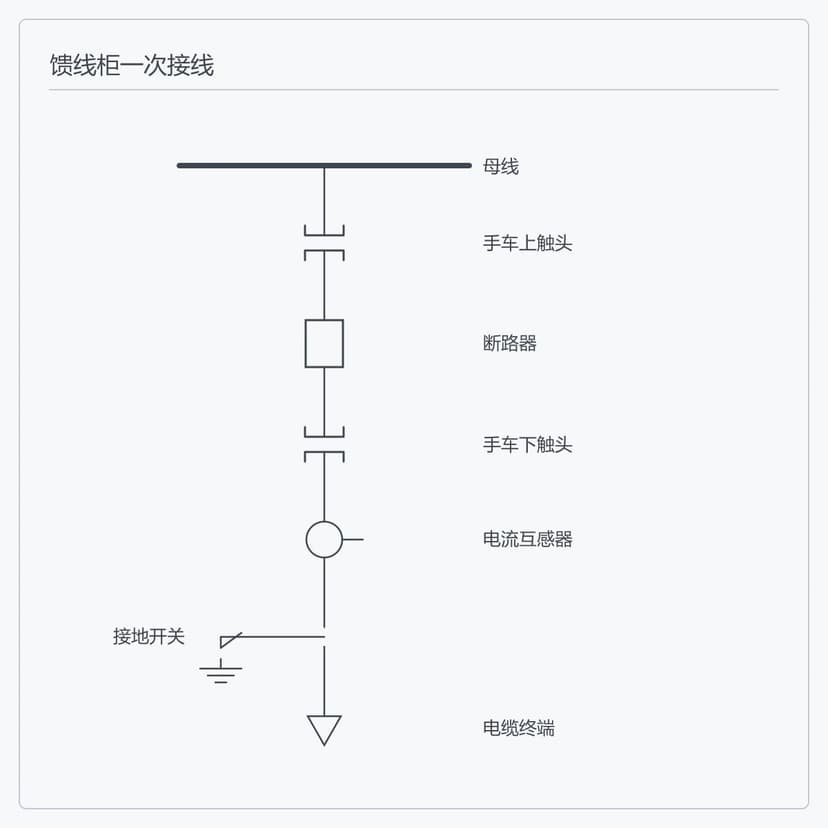

馈线柜的一次回路自母线经手车上触头、断路器、手车下触头、电流互感器、接地开关到电缆终端。进线柜、母联柜、计量柜、所用变柜在此基础上增减元件，按项目主接线组柜。回路数量、母联与分段方式、备用柜位在图纸会签阶段一次排定，柜列长度和母线规格随之确定。

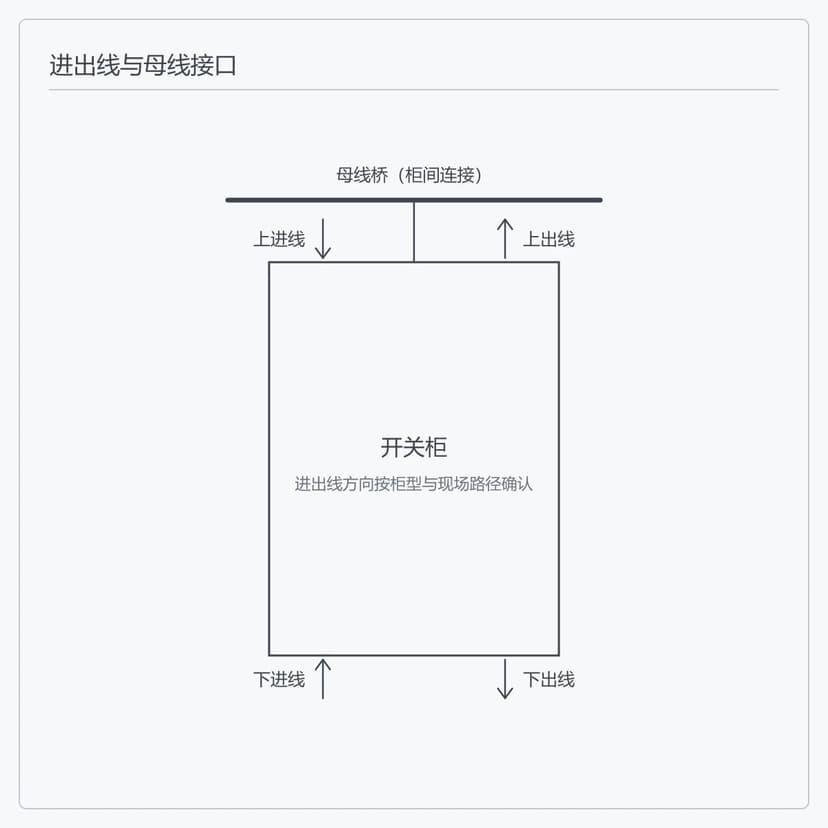

上进上出、下进下出以及混合方式都能做，方向取决于柜型、电缆终端形式和现场桥架路径。柜顶母线桥负责柜间连接，柜内母线规格按额定电流选取。电缆终端、母线连接、柜间联络和接地点位在制造前落到图纸上，现场只做接入。

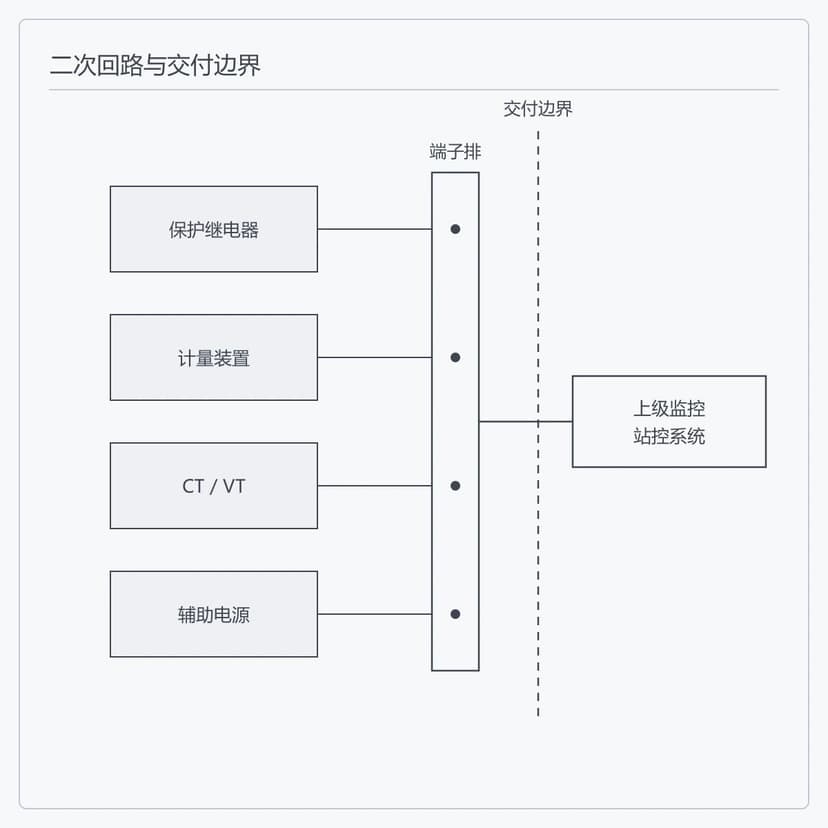

保护继电器、计量装置、CT/VT 和辅助电源在厂内完成安装、接线与回路核对，二次信号统一汇到端子排。端子排以内由伊田机电装配并逐回路核对，端子排以外的上级监控、站控系统和外部 I/O 属于客户侧，接口形式与通信规约在技术协议阶段约定。
供货与交付边界
以下三项在每一单里都适用：供货范围、二次深化到哪一步，以及随柜移交的检验记录与文件。
单柜与成套柜列供货
按订货清单供单台柜或整列成套柜；柜体、主回路与内部连接在厂内装配完成后整柜发运，柜列的分段与拼装界面按运输条件确定。开关柜需要随预制舱一并到场时，由预制舱产品线承接舱体、舱内布置与柜体固定，开关柜作为舱内设备交付。
本项包含：
单柜或整列供货
整柜发运与分段界面
拼装与固定界面
随舱交付由舱体线承接
单柜与成套柜列供货
按订货清单供单台柜或整列成套柜；柜体、主回路与内部连接在厂内装配完成后整柜发运，柜列的分段与拼装界面按运输条件确定。开关柜需要随预制舱一并到场时，由预制舱产品线承接舱体、舱内布置与柜体固定，开关柜作为舱内设备交付。
本项包含：
单柜或整列供货
整柜发运与分段界面
拼装与固定界面
随舱交付由舱体线承接
KYN系列主要技术参数对比
各型号按系列可配置范围列示，实际组合随项目主接线、短路水平和柜位尺寸确定。标注“项目确认”的单元格在选型确认后给出。
额定电压
40.5
kV
额定频率
50
Hz
额定电流
1250–2500
A
额定短时耐受电流（4 s）
20 / 25 / 31.5
kA
额定峰值耐受电流
50 / 63 / 80
kA
1 min工频耐受电压（相间/对地）
95（隔离断口 118）
kV
雷电冲击耐受电压（相间/对地）
185（隔离断口 215）
kV
防护等级
IP4X
IP code
外形尺寸（宽×深×高）
1400×2800(3000)×2800
mm
技术规格参数
产品形式
室内铠装移开式金属封闭开关设备
产品型号
KYN61-40.5 / KYN□-24 / KYN28A-12 / KYN550-12 / YF-KYN450-12
额定电压
3.6 / 7.2 / 12 / 24 / 40.5
kV
额定频率
50（KYN□-24 可选 50 / 60）
Hz
额定电流
630–4000，按型号及主 / 分支母线
A
额定短时耐受电流
16 / 20 / 25 / 31.5 / 40 / 50，按型号
kA / 4 s
额定峰值耐受电流
40 / 50 / 63 / 80 / 100 / 125，按型号
kA
防护等级
IP4X；断路器室门或隔室门打开时 IP2X
柜体尺寸（宽×深×高）
475–1400 × 1100–3000 × 2000–2800，按型号
mm
| 参数 | 规格 |
|---|---|
| 产品形式 | 室内铠装移开式金属封闭开关设备 |
| 产品型号 | KYN61-40.5 / KYN□-24 / KYN28A-12 / KYN550-12 / YF-KYN450-12 |
| 额定电压 | 3.6 / 7.2 / 12 / 24 / 40.5 kV |
| 额定频率 | 50（KYN□-24 可选 50 / 60） Hz |
| 额定电流 | 630–4000，按型号及主 / 分支母线 A |
| 额定短时耐受电流 | 16 / 20 / 25 / 31.5 / 40 / 50，按型号 kA / 4 s |
| 额定峰值耐受电流 | 40 / 50 / 63 / 80 / 100 / 125，按型号 kA |
| 防护等级 | IP4X；断路器室门或隔室门打开时 IP2X |
| 柜体尺寸（宽×深×高） | 475–1400 × 1100–3000 × 2000–2800，按型号 mm |
产品常见问题
最少三样就能出初步方案：一次系统图、系统电压与额定电流、短路容量。要报到可签合同的程度，再补回路清单与主接线方式、主元件品牌偏好、保护计量要求、控制电源与通信接口、安装环境，以及目标市场的标准和文件清单。
可以。元件平台在项目确认阶段按技术协议约定，最终型号、参数、交期和文件范围以确认后的元件清单为准。需要一并核对的是柜内安装接口——同一柜型换不同品牌断路器，手车尺寸和二次插头未必通用。
上进上出、下进下出以及混合方式都可以做。方向取决于柜型、电缆终端形式和现场桥架路径，柜间连接走柜顶母线桥。接口位置和预留条件在项目图纸上标明。
可以。开关柜按设备供货，中压开关舱或其他 E-House 产品按舱体供货——前者是柜子本身，后者管舱体、设备布置、辅助系统和接口集成。同一个项目两边都做时，交付边界在合同阶段一次划清。
随柜交付的常规资料包括项目确认图、元件清单、接线资料和装箱清单。检验记录按订单技术协议约定的范围出具；需要见证试验或特定格式报告的，在报价与技术澄清阶段提出，以便安排试验和见证时间。
一份报告只覆盖它实际试验过的那个配置。产品型号、额定值、标准版本、制造主体、生产地点和目标市场要逐项对上，任何一项不符就不适用。提交项目要求后再筛选可用文件——公司体系证书不能替代产品电气性能证据。
两者都是 12 kV 铠装移开式柜型。KYN28A-12 柜型系列成熟、短时耐受电流可按 16–50 kA 配置，适合常规进线、馈线和母联组柜；KYN550-12 主母线可做到 4000 A、柜宽 550–1000 mm，适合柜位紧张但主母线电流要求高的配电房。最终以项目的短路水平、柜位尺寸和主接线确认。
