低压抽出式开关柜

三者的额定工作电压、水平母线电流、防护等级和外形尺寸相同，差别集中在三处。柜架与推进机构：MNS 是 C 型材装配，GCS 是标准模数化设计、丝杠推进，GCK 是 8MF 型钢组合、杠杆推进。短路水平：MNS 与 GCS 可做到 1 s 短时耐受 80 kA、峰值 176 kA，GCK 为 50 kA、105 kA。回路密度：GCS 的出线单元最多可装 22 路。短路容量高或回路密的项目走 MNS 或 GCS，常规 380 V 配电与电动机控制走 GCK 即可。

看停电成本。抽出式的功能单元可整体抽出更换，同规格单元之间可互换，一路故障不必停整段母线；固定式结构简单、造价低，但检修要停对应回路甚至整段。回路多、连续生产、备件要标准化的场合用抽出式；回路少、允许计划停电的场合固定式够用。同一柜列里两种也可以混排。

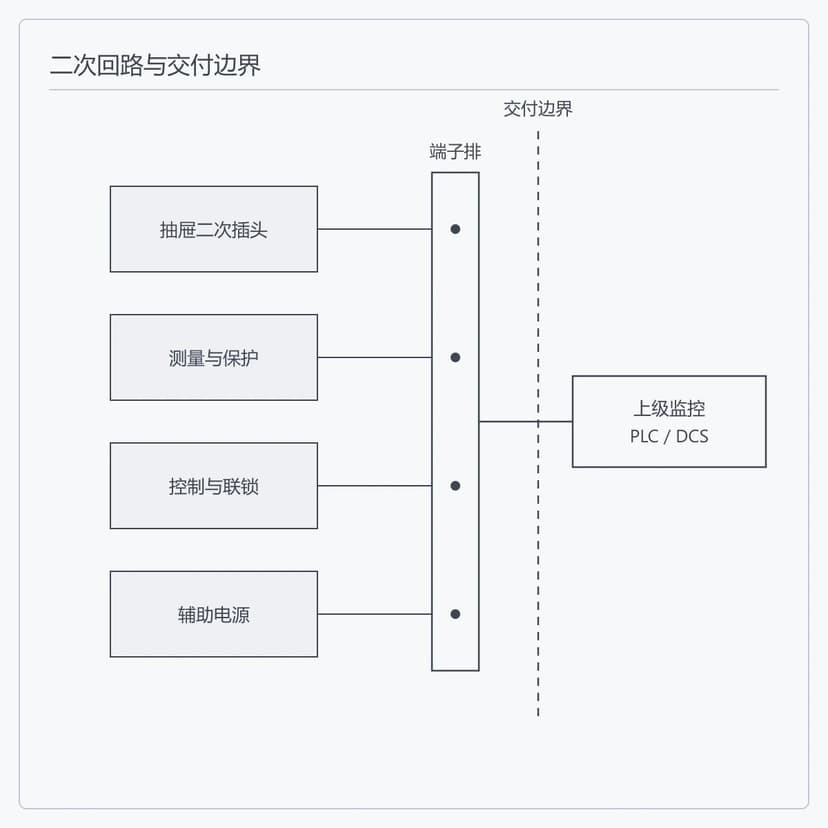

最少三样就能出初步方案：低压配电系统图、额定工作电压与柜列总电流、短路容量。要报到可签合同的程度，再补回路清单与每路容量、电动机回路的起动方式、无功补偿容量、进出线方式与电缆规格、控制电源与通信接口、安装环境，以及目标市场的标准和文件清单。

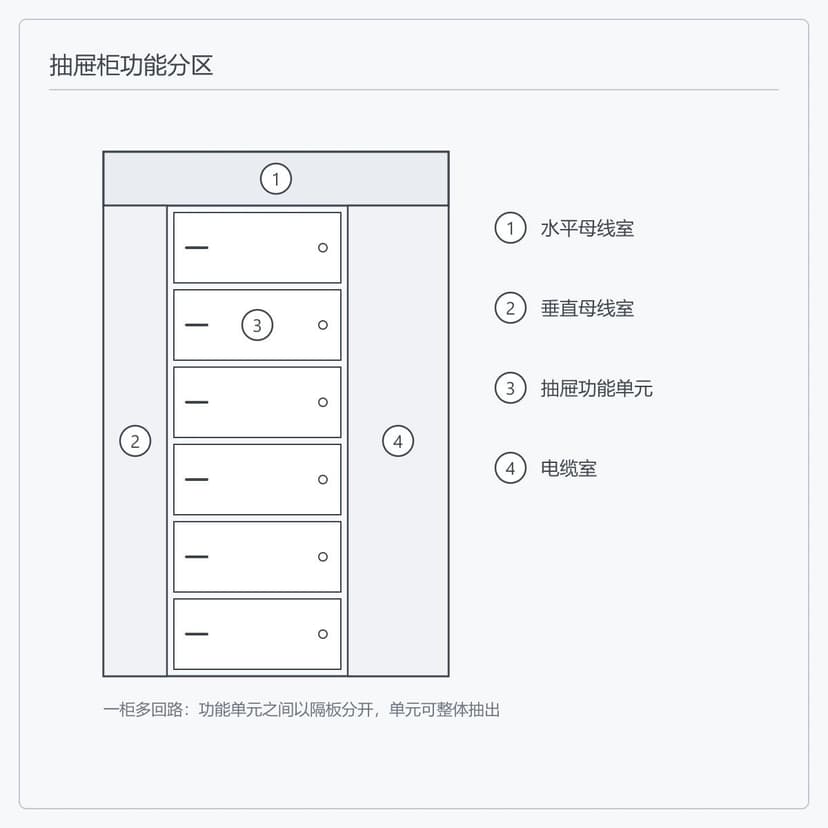

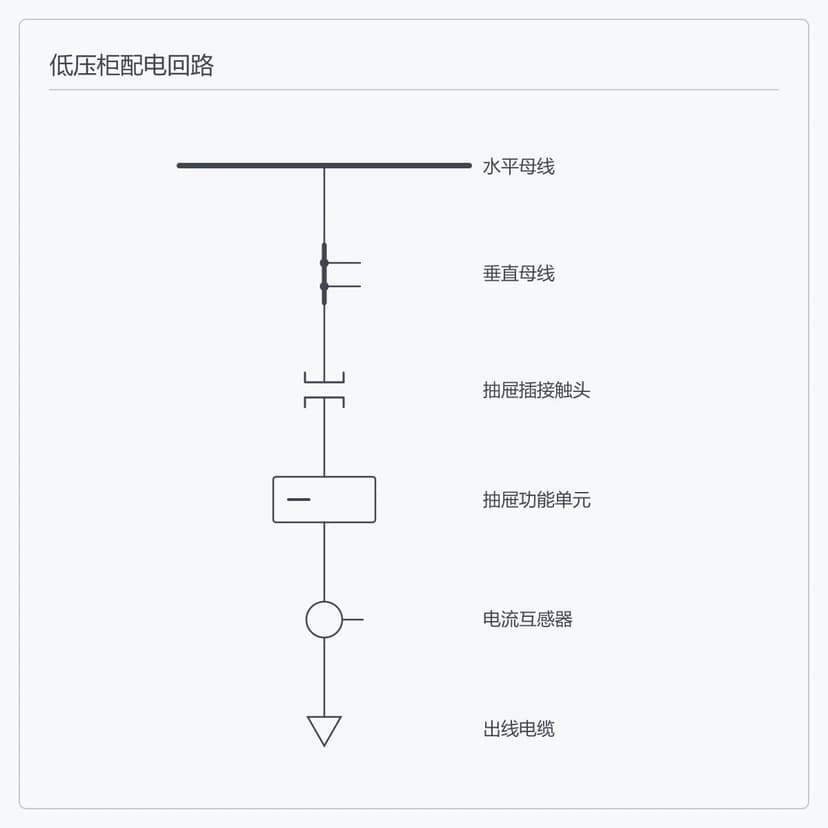

取决于单元规格和柜体尺寸。抽屉单元按模数分层布置，单元越小同一柜内层数越多，GCS 的出线单元最多可装 22 路。实际排布还要留出垂直母线室与电缆室的位置，并按每路容量核算垂直母线电流。提交回路清单后可以给出按柜的排布方案。

相同规格的单元之间可互换，这是抽出式的设计目的。单元整体抽出后更换，作业范围限制在该单元内，同段母线上的其他回路不受影响。互换的前提是单元规格、二次插头形式和接线定义一致，因此备用单元的清单在技术协议阶段一并确定。

可以。元件平台在项目确认阶段按技术协议约定，最终型号、参数、交期和文件范围以确认后的元件清单为准。需要一并核对的是柜内安装接口——同一柜型换不同品牌的断路器，抽屉单元的模数尺寸和二次插头未必通用。

可以。开关柜按设备供货，电力预制舱或中压开关舱按舱体供货——前者是柜子本身，后者管舱体、设备布置、辅助系统和接口集成。低压柜列作为舱内低压主设备整舱交付时，柜列布置、母线连接和舱内接口由伊田机电一并深化，交付边界在合同阶段一次划清。

随柜交付的常规资料包括项目确认图、元件清单、接线资料和装箱清单。检验记录按订单技术协议约定的范围出具；需要见证试验或特定格式报告的，在报价与技术澄清阶段提出，以便安排试验和见证时间。
