光伏配电与汇流设备

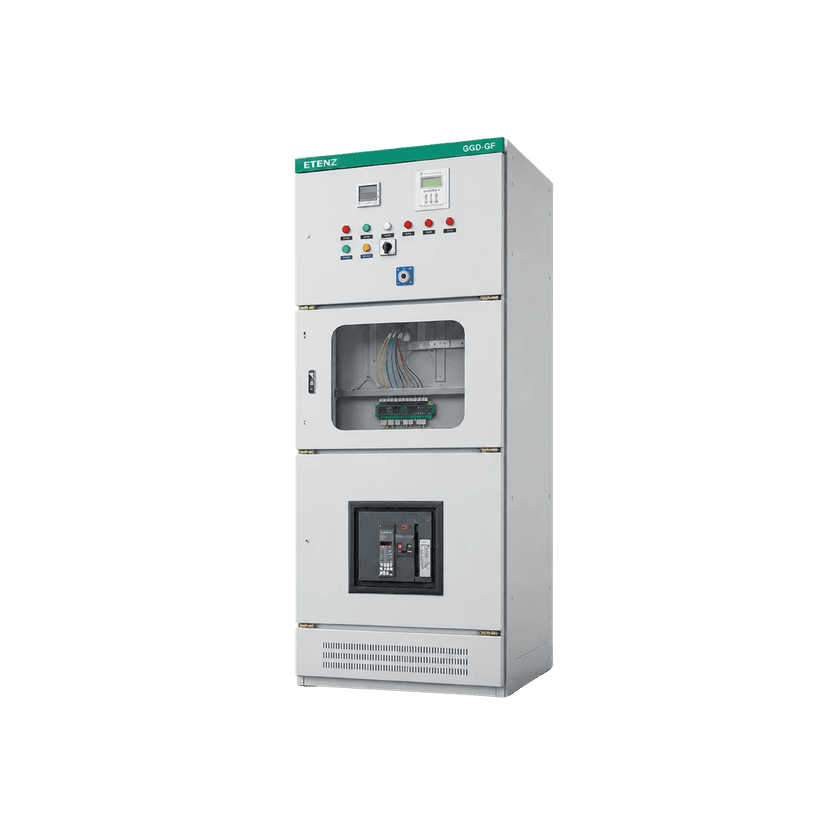

按逆变器分。汇流箱在直流侧，装在阵列区户外，把若干个光伏阵列汇成一路直流送往逆变器，防护等级 IP65、热镀锌钢板箱体；并网柜在交流侧，装在配电室，把逆变器出口经断路器与计量互感器接到并网点，防护等级 IP30、组合式落地柜列。一个电站两者都要，数量由阵列分区和逆变器台数决定。

按项目确认。组件型号与串联数决定阵列的开路电压和工作电流，逆变器的直流输入电压范围决定一串能串多少块，两者定下来才能定汇流箱的进线路数、每路熔断器额定值、直流断路器与防雷器的规格。提交组件规格书、逆变器直流侧参数和阵列分区图，就能给出配置方案。

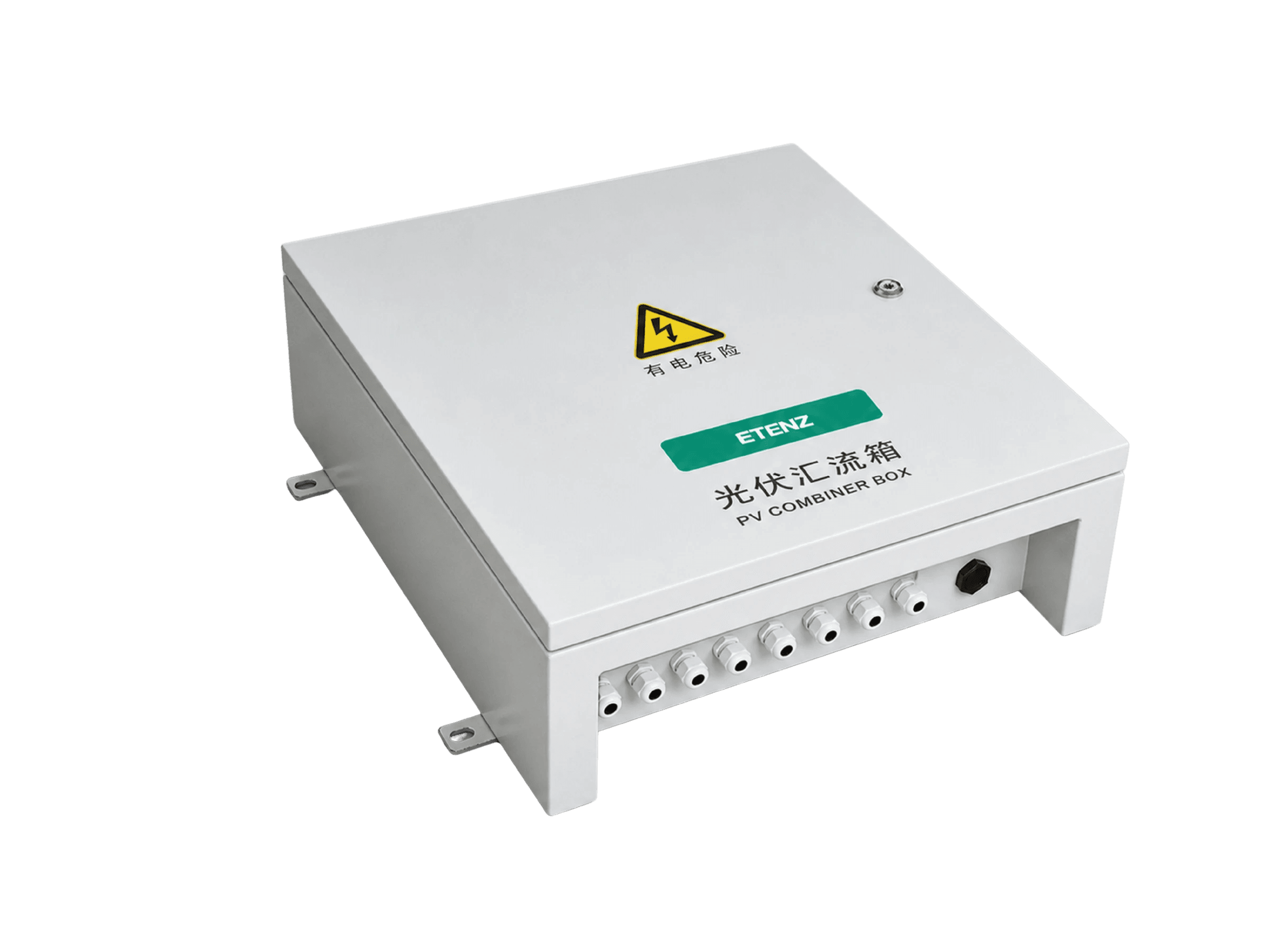

光伏阵列的直流侧没有自然过零点，且组件在光照下无法停止发电，故障电流可能从任一极流回阵列。汇流箱因此在正负极都选用光伏专用熔断器与专用配套底座，直流输出另配光伏专用断路器，输出母线配防雷器覆盖正极对地、负极对地与正负极之间三条路径。

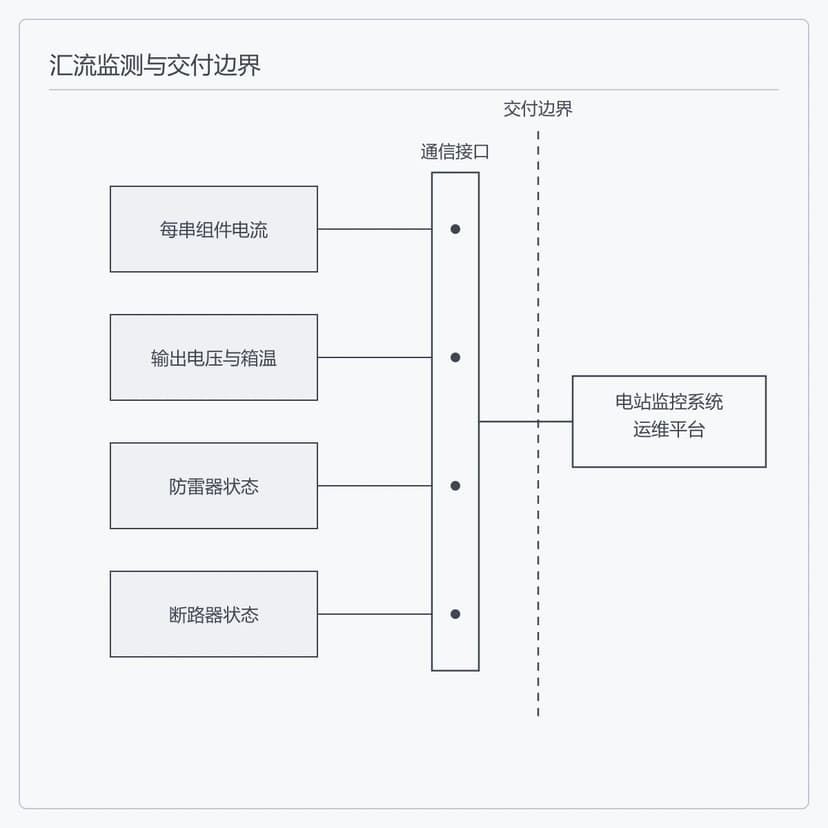

可以。监测单元检测每串组件电流、输出电压、箱体温度、防雷器状态与断路器状态，经通信接口上传；设备地址与设备编号在设备本体上设置，OLED 屏就地显示电流、电压、功率与温度。具体的通信规约、点表与轮询周期在技术协议阶段与电站监控系统对齐。

汇流箱柜体采用热镀锌钢板，防护等级 IP65，性能特点里列明具备防水、防尘、防锈与防盐雾能力，满足室外安装要求。具体环境的腐蚀等级、日照与温度条件请在询价时说明，以便确认箱体表面处理和监测单元的自供电范围。

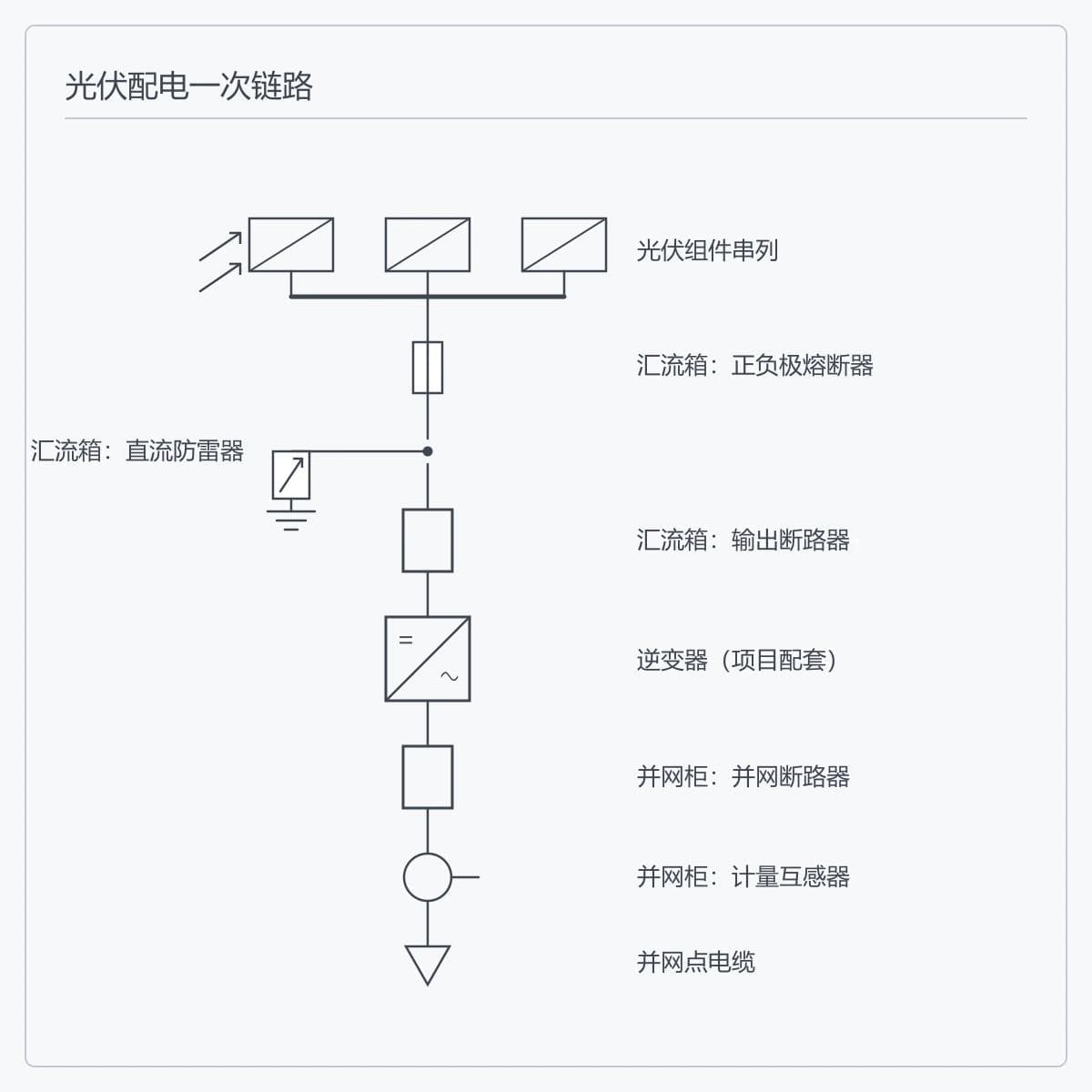

不在本页范围内。这一页供的是逆变器两侧的配电设备——直流侧的汇流箱与交流侧的并网柜；逆变器由项目按容量和并网要求另行采购。链路图上标出逆变器，是为了说明这两件设备各自的位置和接口。

可以。并网柜按设备供货，光伏逆变升压站或新能源并网预制变电站所需的舱体、柜列布置、辅助系统与接口集成由预制电力舱产品线承接，并网柜作为舱内设备交付。阵列区的汇流箱按点位分散安装，随设备发运。

最少四样：装机容量与阵列分区、组件型号与串联数、逆变器直流侧输入范围与交流侧出口参数、并网点的电压等级与计量要求。要报到可签合同的程度，再补汇流箱的安装点位与进出线方式、监控系统的通信规约、现场环境的腐蚀与温度条件，以及目标市场的标准和文件清单。
