按系统电压定，不是按容量定。系统标称 35 kV 就要用 40.5 kV 设备，KYN 系列里只有 KYN61-40.5 覆盖这一档，其余型号最高到 24 kV。常见场合是 35 kV 变电站的进出线与母联、大型工业园区的总降压站、以及风电光伏场站的升压侧。若系统是 10 kV 而只是容量大，那属于额定电流的问题，走 KYN28A-12 或 KYN550-12 更合适。
产品特性
40.5 kV 电压等级
伊田机电的 KYN61-40.5 是 KYN 系列里覆盖 40.5 kV 的一型，其余各型在 24 kV 及以下。额定电流 1250 至 2500 A、额定短路开断与 4 s 短时耐受 20 至 31.5 kA，用于 35 kV 系统的进线、出线与母联。
40.5 kV 电压等级
伊田机电的 KYN61-40.5 是 KYN 系列里覆盖 40.5 kV 的一型，其余各型在 24 kV 及以下。额定电流 1250 至 2500 A、额定短路开断与 4 s 短时耐受 20 至 31.5 kA，用于 35 kV 系统的进线、出线与母联。
40.5 kV 电压等级
伊田机电的 KYN61-40.5 是 KYN 系列里覆盖 40.5 kV 的一型，其余各型在 24 kV 及以下。额定电流 1250 至 2500 A、额定短路开断与 4 s 短时耐受 20 至 31.5 kA，用于 35 kV 系统的进线、出线与母联。
绝缘水平成套给出
工频耐受相间与相对地 95 kV、隔离断口 118 kV；雷电冲击相间与相对地 185 kV、隔离断口 215 kV。断口值高于对地值，这是移开式柜的固有要求——手车拉出后那道断口要单独承受过电压。
柜深两档可选
柜体 1400 宽、2800 高，深度 2800 或 3000 mm，其中 3000 mm 对应 SF6 手车配置。40.5 kV 项目里开关室进深往往先卡住，两档深度要在土建定案前确认。
隔室各自泄压
断路器手车室、母线室、电缆室与继电器仪表室各设独立的压力释放通道，不共用柜顶一条；各功能小室之间以金属隔板封隔，泄压路径按隔室分开。
产品详情

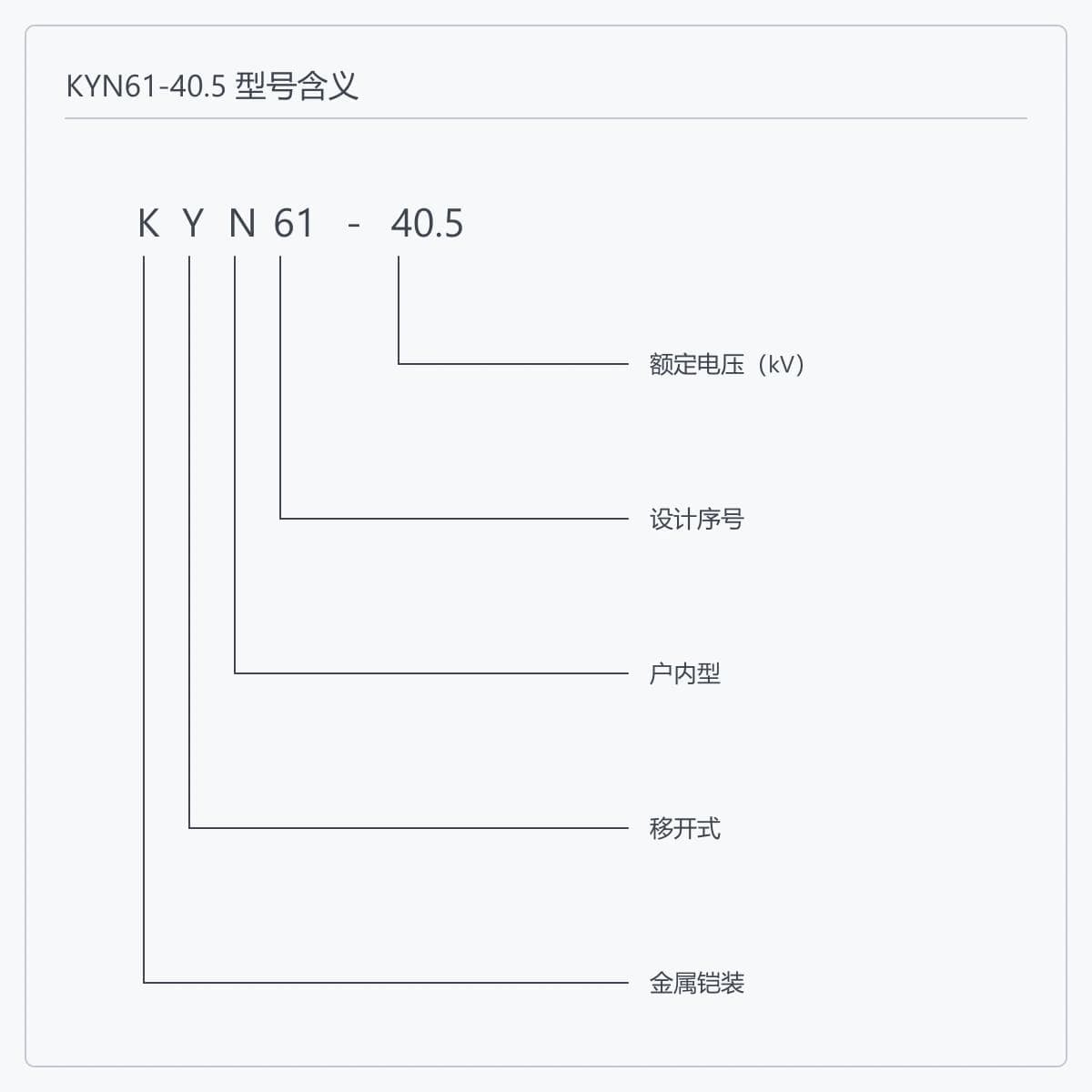

身份段之后的四位定这一台柜子的配置：一次方案号、操作机构特征代号、额定电流与额定短路开断电流。询价与报价按这四位确认；断路器型式不在编码里，需另行给出——它决定柜深。
四个隔室——断路器手车室、母线室、电缆室、继电器仪表室——以金属隔板封隔，并各自设有独立的压力释放通道。40.5 kV 把每个隔室都撑大：柜宽 1400 mm、柜高 2800 mm，是系列里外形最大的一型，隔室尺度随之决定柜前操作空间与手车拉出行程。柜体选用敷铝锌钢板经数控钣金成形，高强度螺栓与铆螺母连接，构件表面按项目要求喷塑或镀锌。

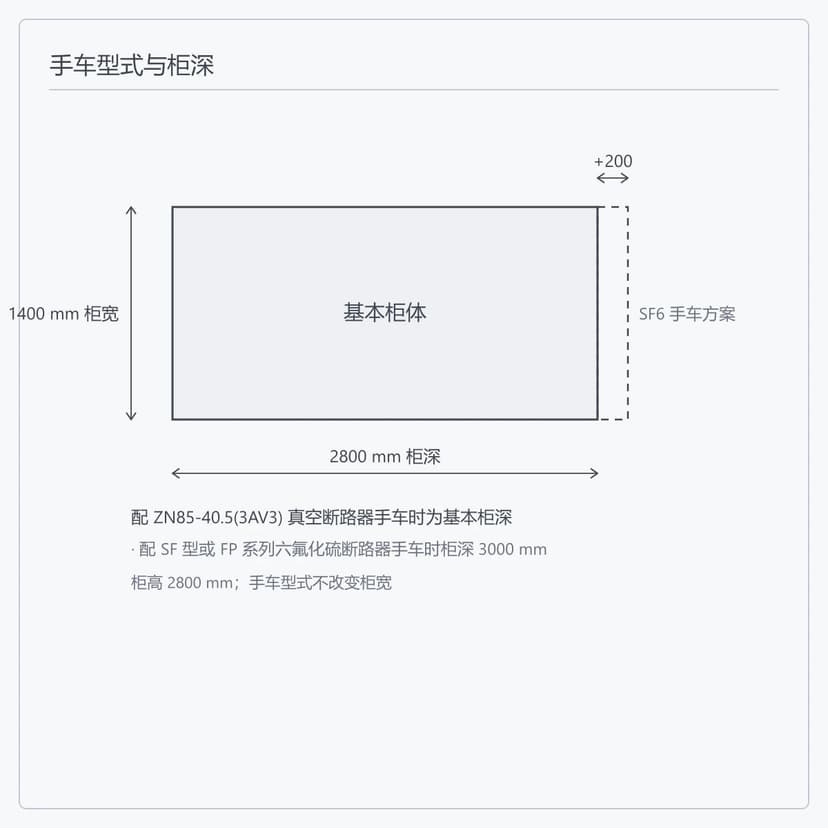

柜深有 2800 和 3000 mm 两档，取哪一档看手车型式：配 ZN85-40.5(3AV3) 型移开式真空断路器手车时 2800 mm，配 SF 型或 FP 系列六氟化硫断路器手车时 3000 mm；柜宽 1400、柜高 2800 两项不变。这 200 mm 在 35 kV 开关室里往往是决定性的——进深要同时容纳柜深、柜前操作与检修空间和手车拉出行程，土建定案之后再改代价很大。断路器型式与开关室尺寸一并确定。
馈线柜的一次回路自母线经手车上触头、断路器、手车下触头、电流互感器、接地开关至电缆终端；进线柜、母联柜、计量柜与所用变柜在此基础上增减元件。额定电流 1250 至 2500 A、短路开断与 4 s 短时耐受 20 至 31.5 kA，对应 35 kV 变电站的进出线与母联、大型工业园区总降压站、以及风电光伏场站的升压侧。回路数量、母联与分段方式、备用柜位在图纸会签阶段一次排定。
上进上出、下进下出与混合方式都可做，方向按电缆终端形式与现场桥架路径确定。40.5 kV 的母线截面与相间距离都大于 12 kV 柜型，柜顶母线桥的尺寸和支撑随之加大，这一段要与开关室层高、吊装通道一并核算。电缆终端、母线连接、柜间联络与接地点位在制造前落到图纸，现场只做接入。
保护继电器、计量装置、CT/VT 与辅助电源在厂内完成安装、接线与逐回路核对，二次信号统一汇到端子排；五防联锁的机械与电气部分同期完成。端子排以内由伊田机电装配并逐回路核对，端子排以外的上级监控、站控系统与外部 I/O 属于客户侧，接口形式与通信规约在技术协议阶段约定。
供货与交付边界
以下三项在每一单里都适用：供货范围、二次深化到哪一步，以及随柜移交的检验记录与文件。
单柜与成套柜列供货
按订货清单供单台柜或整列成套柜；柜体、主回路与内部连接在厂内装配完成后整柜发运，柜列的分段与拼装界面按运输条件确定。开关柜需要随预制舱一并到场时，由预制舱产品线承接舱体、舱内布置与柜体固定，开关柜作为舱内设备交付。
本项包含：
单柜或整列供货
整柜发运与分段界面
拼装与固定界面
随舱交付由舱体线承接
单柜与成套柜列供货
按订货清单供单台柜或整列成套柜；柜体、主回路与内部连接在厂内装配完成后整柜发运，柜列的分段与拼装界面按运输条件确定。开关柜需要随预制舱一并到场时，由预制舱产品线承接舱体、舱内布置与柜体固定，开关柜作为舱内设备交付。
本项包含：
单柜或整列供货
整柜发运与分段界面
拼装与固定界面
随舱交付由舱体线承接
技术规格参数
产品形式
户内铠装移开式交流金属封闭开关设备
产品型号
KYN61-40.5
额定电压
40.5
kV
额定电流
1250–2500
A
额定短路开断电流
20 / 25 / 31.5
kA
额定短时耐受电流（4 s）
20 / 25 / 31.5
kA
额定峰值耐受电流
50 / 63 / 80
kA
额定短路关合电流
50 / 63 / 80
kA
1 min 工频耐受电压（相间/对地）
95
kV
1 min 工频耐受电压（隔离断口）
118
kV
雷电冲击耐受电压（相间/对地）
185
kV
雷电冲击耐受电压（隔离断口）
215
kV
主开关型式
ZN85-40.5(3AV3) 真空断路器，或 SF 型、FP 系列六氟化硫断路器
绝缘工艺
热缩绝缘材料，环氧涂覆
柜体材料与连接
敷铝锌钢板数控钣金成形，高强度螺栓与铆螺母连接
构件表面处理
喷塑或镀锌
隔室与压力释放
各功能小室金属隔板封隔，设独立压力释放通道
防护等级
IP4X
外形尺寸（宽×深×高）
1400×2800(3000)×2800，3000 深对应 SF6 手车
mm
| 参数 | 规格 |
|---|---|
| 产品形式 | 户内铠装移开式交流金属封闭开关设备 |
| 产品型号 | KYN61-40.5 |
| 额定电压 | 40.5 kV |
| 额定电流 | 1250–2500 A |
| 额定短路开断电流 | 20 / 25 / 31.5 kA |
| 额定短时耐受电流（4 s） | 20 / 25 / 31.5 kA |
| 额定峰值耐受电流 | 50 / 63 / 80 kA |
| 额定短路关合电流 | 50 / 63 / 80 kA |
| 1 min 工频耐受电压（相间/对地） | 95 kV |
| 1 min 工频耐受电压（隔离断口） | 118 kV |
| 雷电冲击耐受电压（相间/对地） | 185 kV |
| 雷电冲击耐受电压（隔离断口） | 215 kV |
| 主开关型式 | ZN85-40.5(3AV3) 真空断路器，或 SF 型、FP 系列六氟化硫断路器 |
| 绝缘工艺 | 热缩绝缘材料，环氧涂覆 |
| 柜体材料与连接 | 敷铝锌钢板数控钣金成形，高强度螺栓与铆螺母连接 |
| 构件表面处理 | 喷塑或镀锌 |
| 隔室与压力释放 | 各功能小室金属隔板封隔，设独立压力释放通道 |
| 防护等级 | IP4X |
| 外形尺寸（宽×深×高） | 1400×2800(3000)×2800，3000 深对应 SF6 手车 mm |
产品常见问题
因为移开式柜里那道断口要独立承受过电压。手车拉到试验或隔离位置后，断口两侧一侧带电一侧不带电，绝缘就全靠这一道断口撑着；若断口耐受与对地耐受取同一数值，一旦系统出现操作过电压，断口先击穿，隔离就失效了。所以标准要求断口值高一档：这一型工频取 118 kV 对 95 kV、雷电冲击取 215 kV 对 185 kV。这是结构要求而非余量，选型时两组值要一起看。
3000 mm 那档对应 SF6 手车配置，2800 mm 是常规配置。选哪一档取决于断路器型式，而不是由用户随意指定。要紧的是先校核土建：40.5 kV 柜宽 1400、高 2800，开关室进深要同时容纳柜深、柜前操作与检修空间以及手车拉出行程，这一项在 35 kV 项目里最常先卡住。把开关室尺寸图和层高、吊装通道、运输限高一并给出，可以在报价阶段就确认得下。
这是这一型的额定范围：1250 至 2500 A。40.5 kV 系统在同样功率下电流本就低于 10 kV 系统，2500 A 对应的容量已经相当可观，所以覆盖面在实际项目里够用。若某一回路确实需要更大电流，属于母线与柜型的重新核算，请把回路容量和系统参数一并提出。
各功能小室之间用金属隔板封隔，并各自设有独立的压力释放通道——独立是关键：某一小室内出现故障压力时，从该室自己的通道排出，不经过相邻小室。柜体本身选用敷铝锌钢板经数控钣金加工成形，再用高强度螺栓螺母和铆螺母连接，构件表面按项目要求做喷塑或镀锌。这里描述的是柜体结构做法；本页不对任何试验或分级状态作声明。
最少三样能出初步方案：一次系统图、系统标称电压与额定电流、系统短路容量。要报到可签合同的程度，再补柜数与每台的一次方案、操作电源型式与电压、测量保护配置要求、进出线方式与电缆规格、通信接口、开关室尺寸与进深限制，以及目标市场的标准和文件清单。
可以。开关柜按设备供货，中压开关舱或电力预制舱按舱体供货——前者是柜子本身，后者管舱体、设备布置、辅助系统和接口集成。40.5 kV 柜列尺寸大，舱内布置、检修空间与手车行程要在舱体设计阶段一并核算；KYN61-40.5 作为舱内主设备整舱交付时，这些由伊田机电一并深化，交付边界在合同阶段一次划清。
