差别在隔离方式和检修方式，不在电气性能。移开式把断路器装在手车上，检修时整台摇出柜外，断口由手车抽出形成，换一台备用手车就能快速恢复供电；固定式的断路器固定在柜内，断口由隔离开关提供，检修要在停电并合上接地开关后进柜作业。移开式柜体更大更贵，适合回路重要、要求快速恢复的主变进线和重要馈线；固定式结构简单、体积小、造价低，适合回路数量多而单回路重要性一般的场合，也适合箱变和空间紧张的开关室。同一座变电所里两种混用很常见。
产品特性
三型号覆盖
伊田机电以 XGN2-12、XGN66-12 与 YF-XGN450-12 三个柜型覆盖 12 kV 固定式，额定电流自 630 A 到 3150 A，按回路电流、短路水平与开关室可用空间收敛到其中一个。
三型号覆盖
伊田机电以 XGN2-12、XGN66-12 与 YF-XGN450-12 三个柜型覆盖 12 kV 固定式，额定电流自 630 A 到 3150 A，按回路电流、短路水平与开关室可用空间收敛到其中一个。
三型号覆盖
伊田机电以 XGN2-12、XGN66-12 与 YF-XGN450-12 三个柜型覆盖 12 kV 固定式，额定电流自 630 A 到 3150 A，按回路电流、短路水平与开关室可用空间收敛到其中一个。
固定式箱型结构
一次元件固定安装在柜内，不设手车轨道与推进机构，柜体因此可以做得更紧凑：XGN66-12 外形 900×950×2300 mm，适合箱变、地下变电所和空间受限的开关室。
可见隔离断口
隔离开关、真空断路器与接地开关是三个独立单元，隔离断口由隔离开关的刀闸提供并可直接观察到开合状态——移开式靠手车抽出形成断口，固定式靠这把刀闸，这是两类柜体在检修隔离上的根本差别。
强制机械联锁
三个独立单元之间以强制机械闭锁互锁，达到防止带负荷分合隔离开关、防止误入带电间隔等"五防"要求，操作顺序由机构本身约束而不依赖操作票。
二次回路预制
测量保护、控制信号、联锁回路与辅助电源在厂内完成安装接线与逐回路核对，二次信号汇到端子排，端子排以外的上级监控与 PLC / DCS 属于客户侧。
舱内主设备
固定式柜列可作为中压开关舱或电力预制舱的舱内中压主设备整舱交付，柜列布置、母线连接与舱内接口由伊田机电一并深化，交付边界在合同阶段一次划清。
产品详情

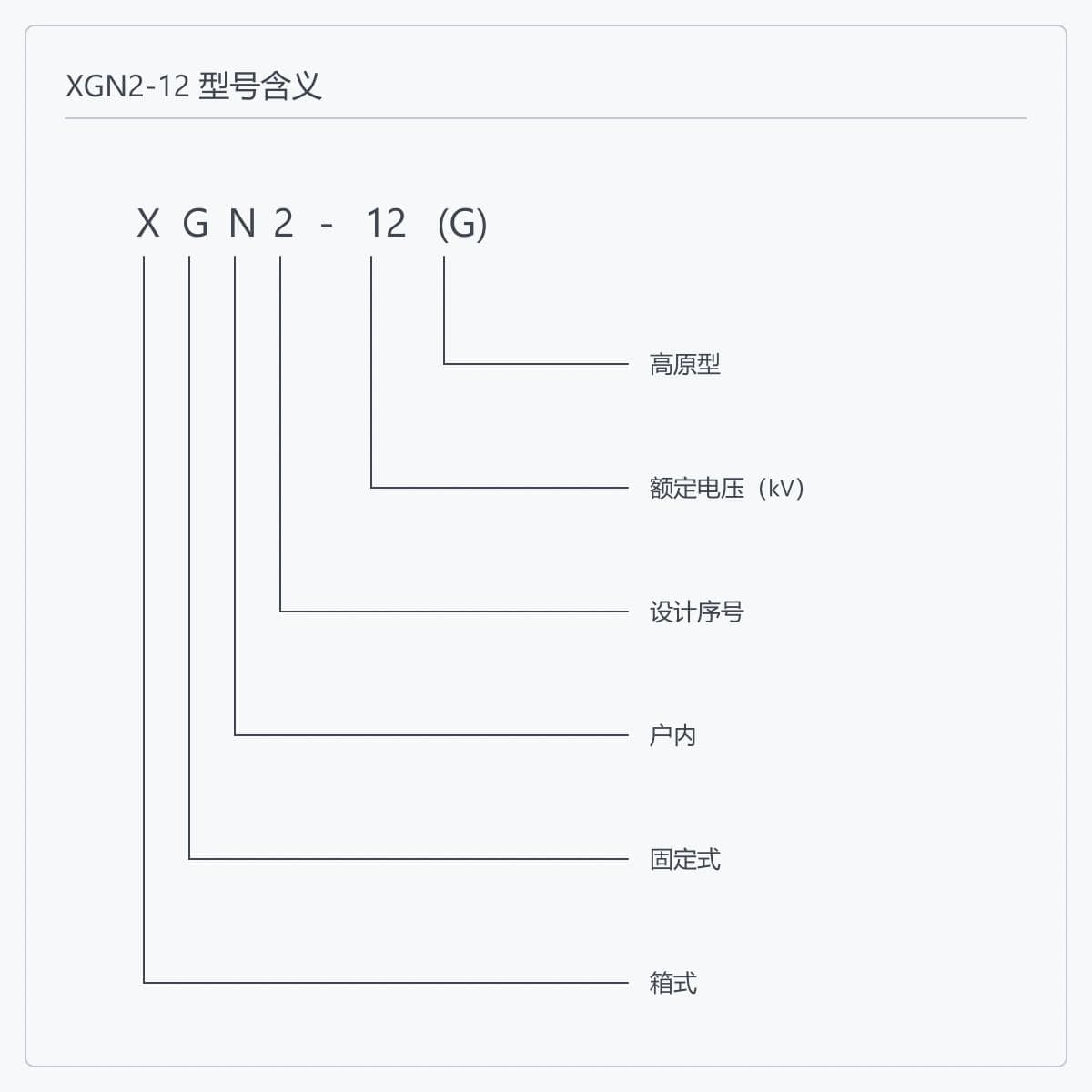

XGN2-12 型号含义
XGN2-12(G) 的编码逐位读：X 是箱式，G 是固定式，N 是户内，2 是设计序号，12 是额定电压等级，括号里的 G 表示高原型派生。同一族的 XGN66-12 用相同的结构，差别写在设计序号上；YF-XGN450-12 在前面多一位企业代号。编码先把柜体形式定死——箱式、固定式、户内——剩下的选择才落到额定电流与短路水平上，对比表也按这一层排开。
XGN2-12 型号含义

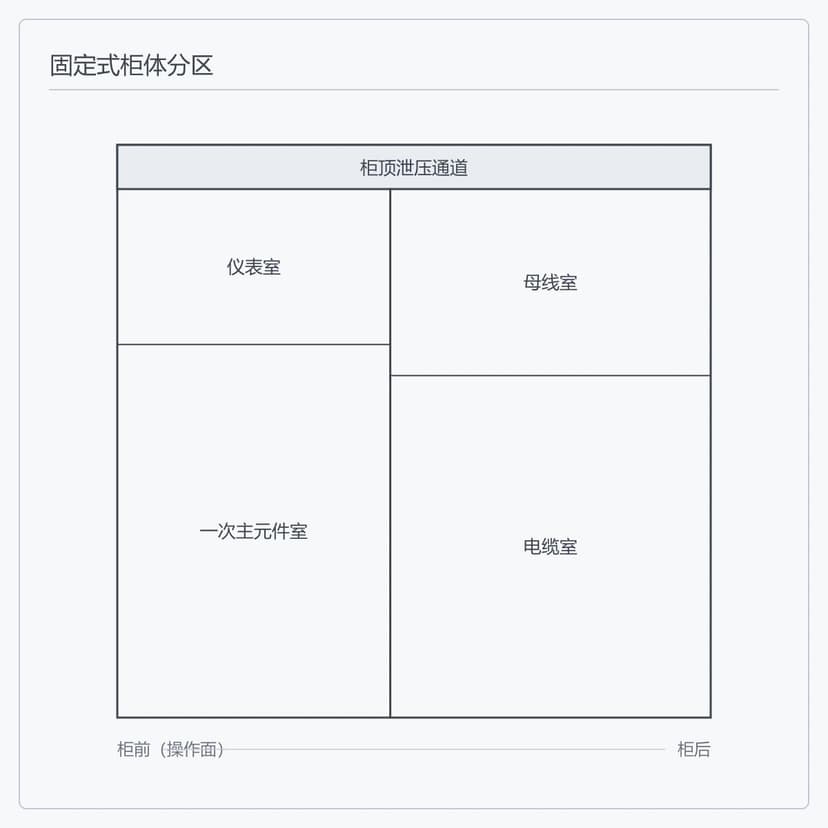

柜体分为仪表室、一次主元件室、母线室与电缆室，柜顶留泄压通道，柜体金属全封闭并可靠接地。柜前是操作面：仪表室在上，一次主元件室在下，隔离开关、真空断路器与接地开关同在这一室内、彼此独立；柜后是母线室与电缆室。铠装移开式把断路器单独关进手车室、隔室之间用金属隔板到底，固定式则把一次元件集中在一室、以联锁而不是隔板管住安全边界——同样是"分区"，两类柜体分的东西不一样。伊田机电按项目回路方案确定分区尺寸与电缆室进出线方式。

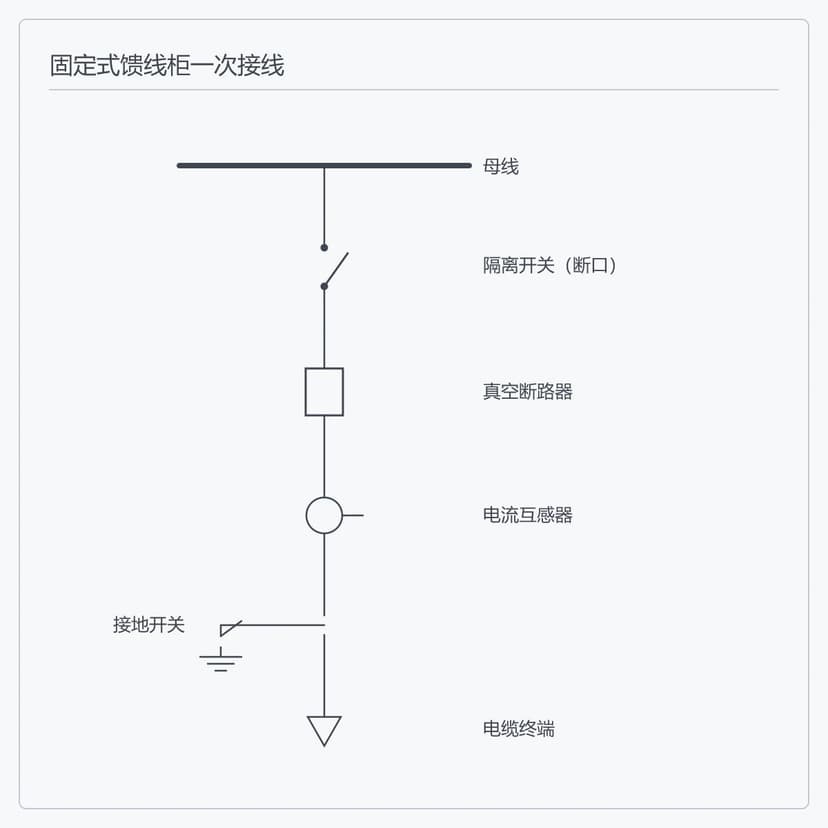

一条馈线回路自母线经隔离开关、真空断路器、电流互感器、接地开关到电缆终端。图上隔离开关画在断开位置，那道断口就是检修时的隔离距离——这正是固定式与移开式的分水岭：移开式把断路器手车摇出柜外形成断口，固定式不动断路器，由隔离开关断开并锁死。因此固定式的检修流程是"断路器分闸—隔离开关分闸—接地开关合闸"，三步各由独立单元完成、彼此联锁。母线系统为单母线，也可派生单母线带旁路和双母线结构。主开关为真空断路器，具体品牌与型号按项目指定或经确认后配置。

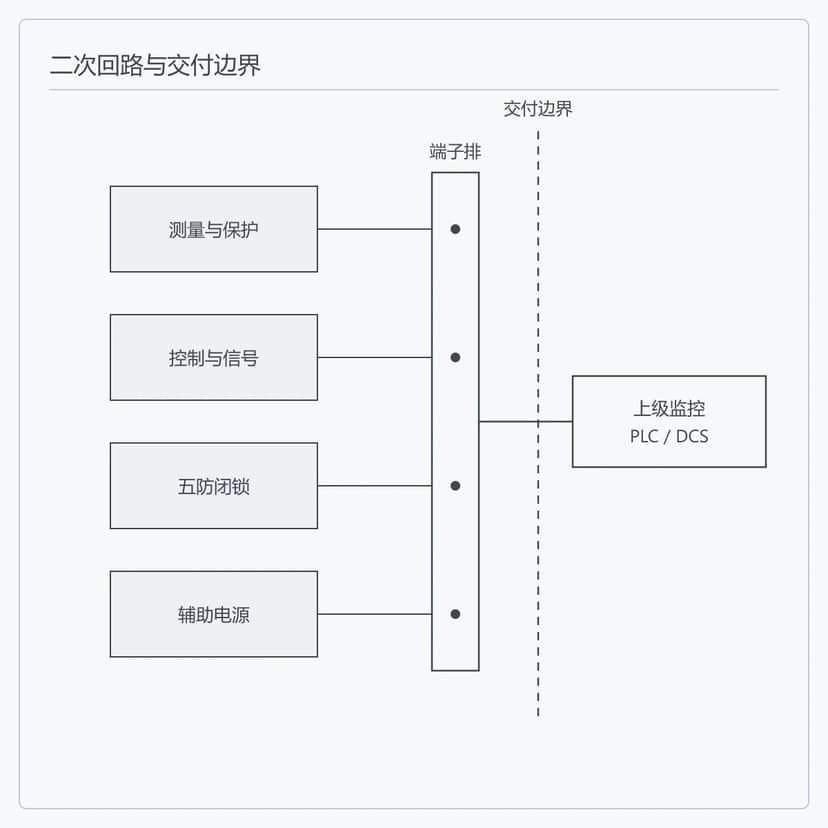

测量保护、控制信号、五防闭锁回路与辅助电源经柜内端子排引出，这条端子排就是交付边界：端子排以内由伊田机电装配并逐回路核对，端子排以外的上级监控与 PLC / DCS 属于客户侧。固定式的一个实际好处在这里——一次元件不随手车移动，二次回路没有随车分离的插头，接线关系在柜内是固定的，现场排查回路时少一层不确定性。需要接入变电站自动化系统时，通信规约与信号点表在技术协议阶段一并确定。
三个柜型的选型差别
三个柜型同为 12 kV 户内箱型固定式、防护等级 IP2X、母线系统一致，这些已列入下方技术规格；这张表只排有差别的行。标注“项目确认”的单元格在选型确认后给出。
额定电流
630、1000、1250、2000、2500、3150
A
额定短路开断电流
20、31.5、40
kA
额定短时耐受电流（4 s）
20、31.5、40
kA
额定峰值耐受电流
50、80、100
kA
额定绝缘水平（工频/雷电冲击）
项目确认
kV
外形尺寸（宽×深×高）
1100×1200×2650（1250 A 以下）
mm
高原型派生
有，630/1000/1250 A，1200×1350×2900
绝缘介质
空气
典型应用
变电站主进线与大容量馈线
技术规格参数
产品形式
户内箱型固定式金属封闭开关设备
产品型号
XGN2-12 / XGN66-12 / YF-XGN450-12
额定电压
12
kV
额定频率
50
Hz
额定电流
630–3150，按柜型
A
额定短时耐受电流（4 s）
20–40，按柜型
kA
操作方式
永磁式、弹簧储能式
防护等级
IP2X
母线系统
单母线，可派生单母线带旁路与双母线
| 参数 | 规格 |
|---|---|
| 产品形式 | 户内箱型固定式金属封闭开关设备 |
| 产品型号 | XGN2-12 / XGN66-12 / YF-XGN450-12 |
| 额定电压 | 12 kV |
| 额定频率 | 50 Hz |
| 额定电流 | 630–3150，按柜型 A |
| 额定短时耐受电流（4 s） | 20–40，按柜型 kA |
| 操作方式 | 永磁式、弹簧储能式 |
| 防护等级 | IP2X |
| 母线系统 | 单母线，可派生单母线带旁路与双母线 |
产品常见问题
先看额定电流。XGN2-12 覆盖 630–3150 A，短路开断 20/31.5/40 kA，三个柜型里电流与短路水平的上限都在它这里，主进线和大容量馈线走它。XGN66-12 覆盖 630/1250/1600 A、短时耐受 20/31.5 kA，柜体 900×950×2300 mm，比常规柜小一半，专为箱变、地下变电所和小空间变电所准备。YF-XGN450-12 是小型化派生柜型，以空气为绝缘介质、结构进一步压缩，适合环网供电单元与配电自动化场合，其额定值按项目确认。三者都是 12 kV 户内箱型固定式，柜型可在同一列里混排。
XGN2-12 有高原型派生，编码上写作 XGN2-12(G)。高原型的空气密度下降会削弱外绝缘，所以按加大爬电距离和绝缘距离处理，柜体随之放大到 1200×1350×2900 mm，额定电流范围收窄到 630/1000/1250 A。选型时把安装海拔、年最低气温和污秽等级一起提供，超过 2000 m 的场合按项目单独核算绝缘配合。
最少三样就能出初步方案：中压一次系统图、额定电压与各回路额定电流、短路容量与短路持续时间。要报到可签合同的程度，再补柜型清单与每台柜的功能（进线、母联、馈线、计量、PT），保护配置与通信规约，电缆规格与进出线方向，控制电源电压，安装海拔与环境条件，以及目标市场的标准和文件清单。
防止误分误合断路器、防止带负荷分合隔离开关、防止带电挂接地线或合接地开关、防止带接地线或接地开关合闸送电、防止误入带电间隔。XGN 系列用强制性机械闭锁实现：隔离开关、真空断路器、接地开关三个独立单元之间由机构本身互锁，操作顺序错了机构就动不了，不依赖操作票或电气闭锁回路。需要再加电气闭锁或电磁锁配合变电站自动化系统的，在技术协议阶段一并确定。
可以。主开关为真空断路器，元件平台在项目确认阶段按技术协议约定，最终型号、参数、交期和文件范围以确认后的元件清单为准。需要一并核对的是柜内安装接口——同一柜型换不同品牌的断路器，安装尺寸、操作机构行程和二次接线定义未必通用，这在固定式上比在移开式上更要紧，因为固定式没有手车这层标准化中介。
可以，而且固定式在舱内往往比移开式更合适——柜体浅、不需要手车检修通道，同样长度的舱能多排几台柜。开关柜按设备供货，中压开关舱或电力预制舱按舱体供货：前者是柜子本身，后者管舱体、设备布置、辅助系统和接口集成。柜列作为舱内中压主设备整舱交付时，柜列布置、母线连接和舱内接口由伊田机电一并深化，交付边界在合同阶段一次划清。
随柜交付的常规资料包括项目确认图、一次系统图、元件清单、接线资料和装箱清单。检验记录按订单技术协议约定的范围出具；需要见证试验或特定格式报告的，在报价与技术澄清阶段提出，以便安排试验和见证时间。
